#05 Toplam akımdan vektörel akım yoğunluğu J'ye geçiş; noktasal kaynak, delta yerelleştirmesi ve ince dipol kaynak modeli

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

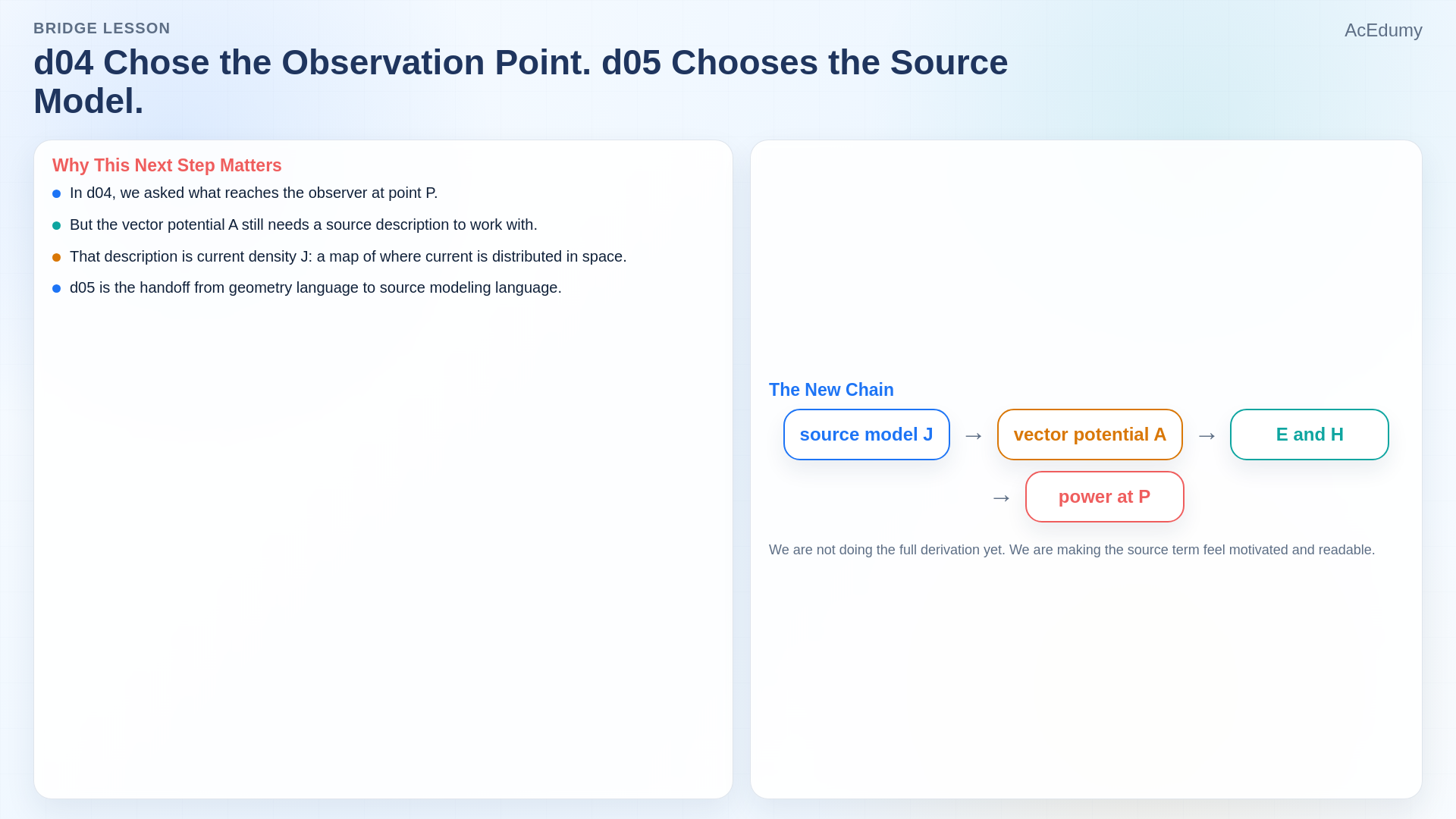

1. 1. Gözlem noktasından kaynak modeline geç



   Bir önceki derste gözlem noktasını seçmiş ve anten teorisinde vektör potansiyeli A'nın neden ortaya çıktığını konuşmuştuk.

   Ama A'nın hâlâ çalışacağı bir kaynak tanımına ihtiyacı var.

   İşte bu kaynak tanımı akım yoğunluğu J'dir.

   Bu yüzden bu derste yeni bir soru soruyoruz.

   Gözlemci zaten seçildiyse, kaynağı temiz bir matematiksel biçimde nasıl yazarız?

   Sesli anlatım metni

   Bir önceki derste gözlem noktasını seçmiş ve anten teorisinde vektör potansiyeli A'nın neden ortaya çıktığını konuşmuştuk. Ama A'nın hâlâ çalışacağı bir kaynak tanımına ihtiyacı var. İşte bu kaynak tanımı akım yoğunluğu J'dir. Bu yüzden bu derste yeni bir soru soruyoruz. Gözlemci zaten seçildiyse, kaynağı temiz bir matematiksel biçimde nasıl yazarız?

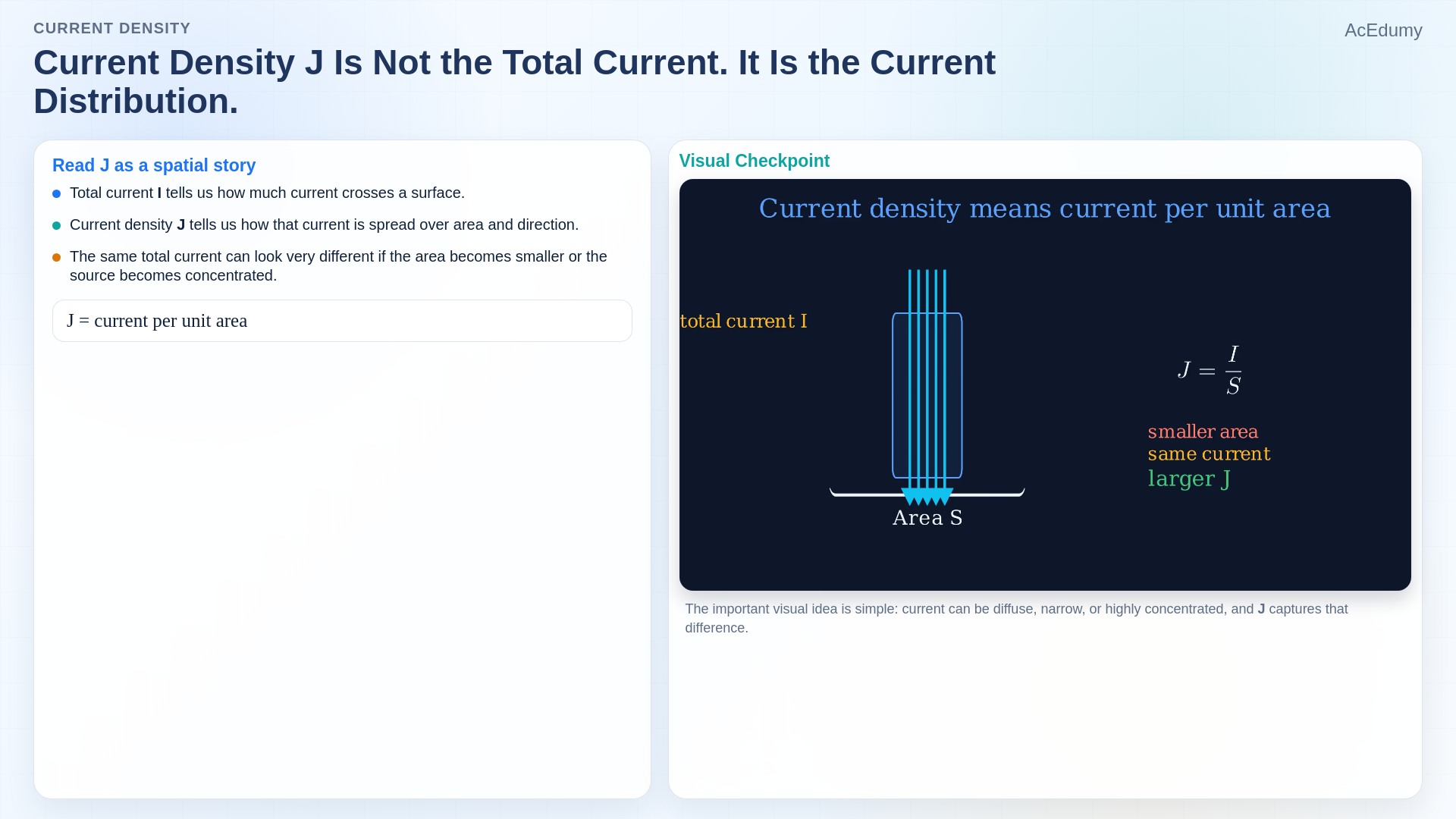

2. 2. Akım yoğunluğu J'yi toplam akımdan ayır



   Akım yoğunluğu, toplam akımla aynı şey değildir.

   Toplam akım bize bir yüzeyden ne kadar akım geçtiğini söyler.

   Akım yoğunluğu ise bu akımın alana ve yöne nasıl dağıldığını söyler.

   İlk önemli kayma budur.

   Artık yalnızca akım var demekle yetinmiyoruz.

   Nerede var, ne kadar yoğun ve hangi yöne bakıyor, bunu da söylemek istiyoruz.

   Sesli anlatım metni

   Akım yoğunluğu, toplam akımla aynı şey değildir. Toplam akım bize bir yüzeyden ne kadar akım geçtiğini söyler. Akım yoğunluğu ise bu akımın alana ve yöne nasıl dağıldığını söyler. İlk önemli kayma budur. Artık yalnızca akım var demekle yetinmiyoruz. Nerede var, ne kadar yoğun ve hangi yöne bakıyor, bunu da söylemek istiyoruz.

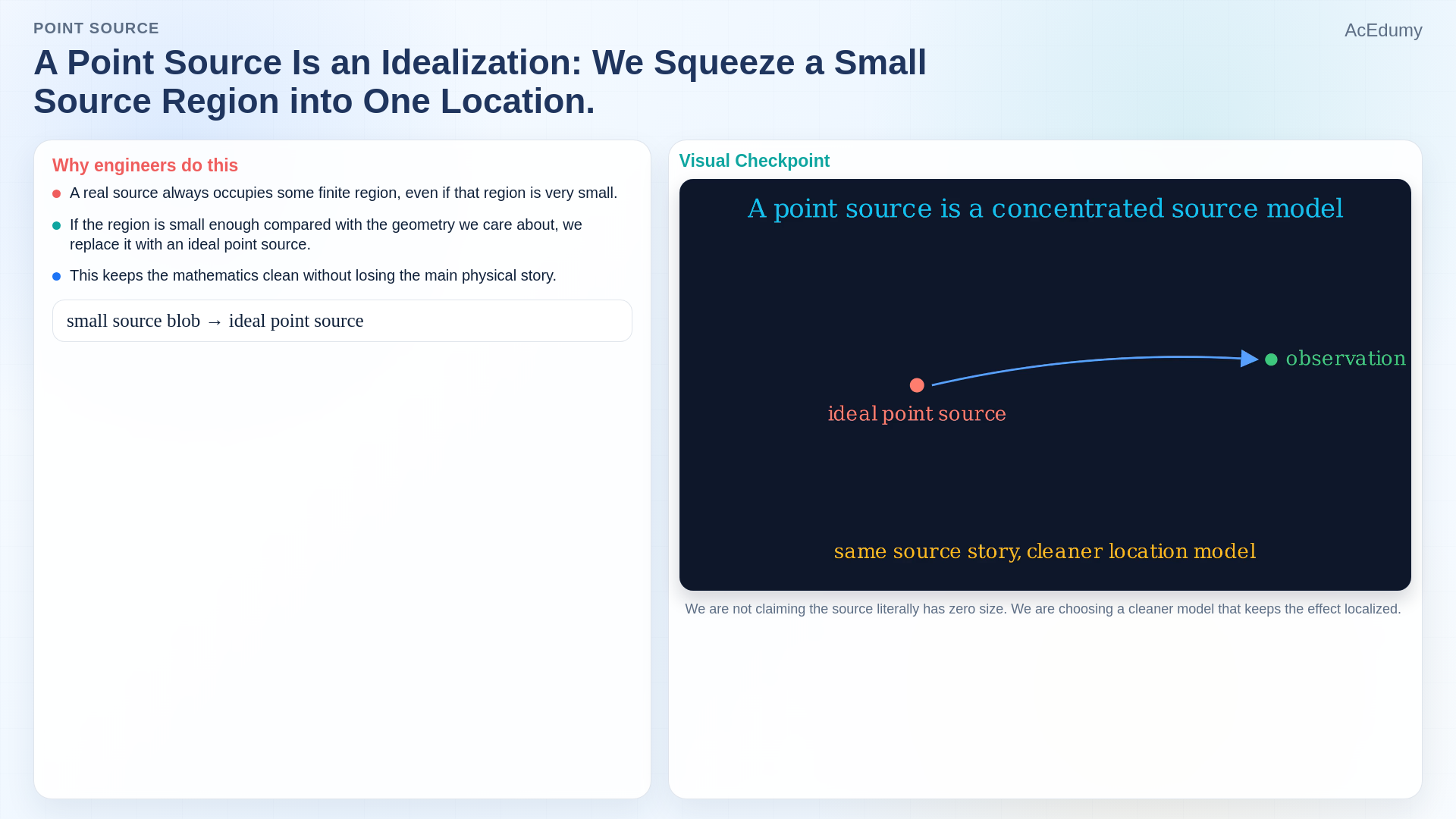

3. 3. Küçük kaynak bölgesini noktasal modelle idealleştir



   Gerçek kaynağın uzayda çok küçük bir bölge kapladığını düşün.

   Eğer bu bölge ilgilendiğimiz geometriye göre yeterince küçükse, onu çoğu zaman ideal bir noktasal kaynakla değiştiririz.

   Bu, kaynağın kelimenin tam anlamıyla sıfır boyutlu olduğu anlamına gelmez.

   Asıl anlamı şudur: temel fiziksel etkiyi koruyup kaynağı tek bir yerde toplu tutan daha temiz bir model seçiyoruz.

   Sesli anlatım metni

   Gerçek kaynağın uzayda çok küçük bir bölge kapladığını düşün. Eğer bu bölge ilgilendiğimiz geometriye göre yeterince küçükse, onu çoğu zaman ideal bir noktasal kaynakla değiştiririz. Bu, kaynağın kelimenin tam anlamıyla sıfır boyutlu olduğu anlamına gelmez. Asıl anlamı şudur: temel fiziksel etkiyi koruyup kaynağı tek bir yerde toplu tutan daha temiz bir model seçiyoruz.

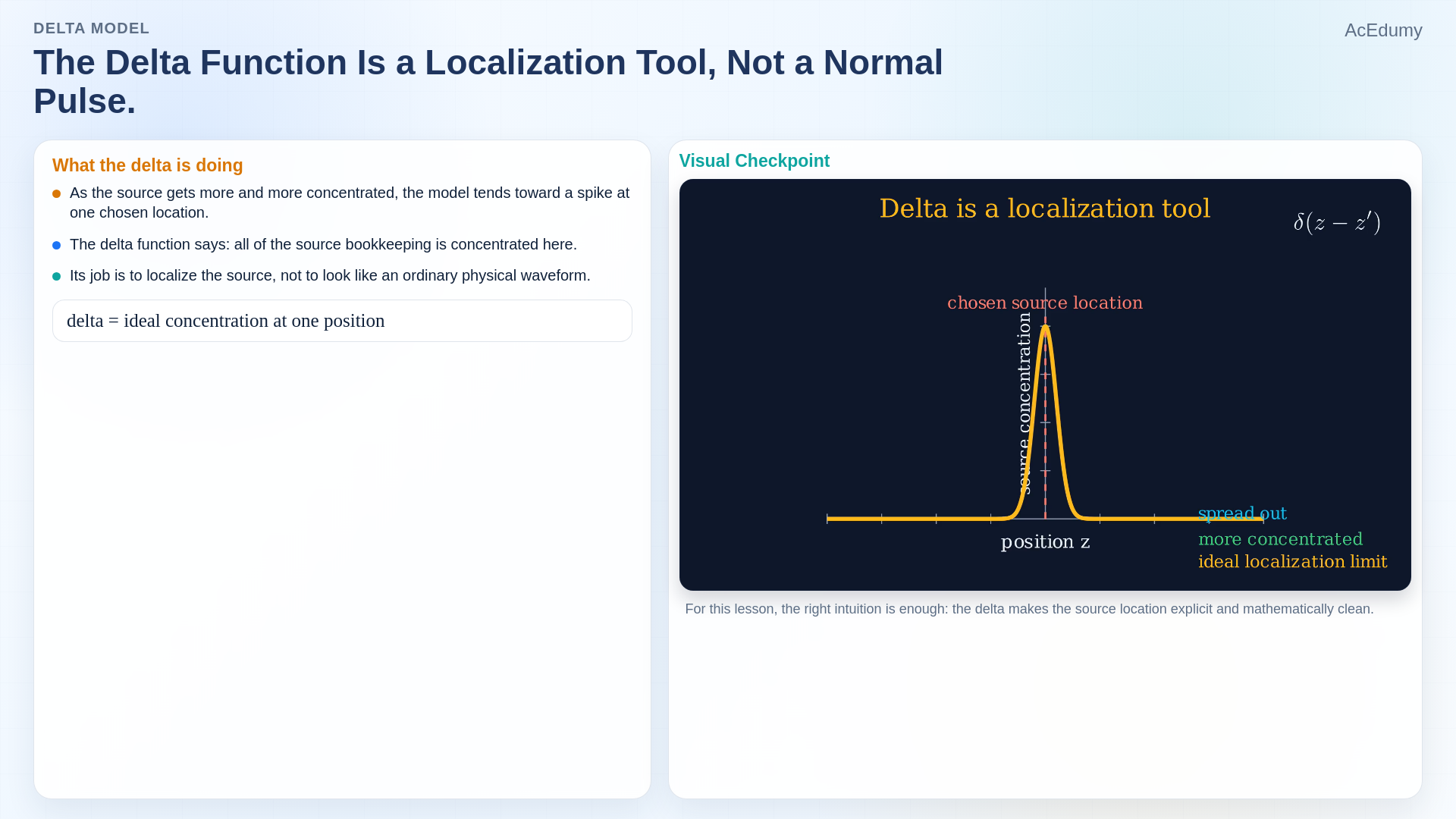

4. 4. Delta fonksiyonunu yerelleştirme aracı olarak oku



   İşte delta fonksiyonu bu noktada devreye girer.

   Onu sıradan bir darbe gibi okumamalısın.

   Onu bir yerelleştirme aracı gibi okumalısın.

   Kaynak muhasebesinin seçilmiş tek bir konumda toplandığını söyler.

   Yani delta görsel bir süs değildir.

   Kaynağın burada yaşadığını söylemenin matematiksel yoludur.

   Sesli anlatım metni

   İşte delta fonksiyonu bu noktada devreye girer. Onu sıradan bir darbe gibi okumamalısın. Onu bir yerelleştirme aracı gibi okumalısın. Kaynak muhasebesinin seçilmiş tek bir konumda toplandığını söyler. Yani delta görsel bir süs değildir. Kaynağın burada yaşadığını söylemenin matematiksel yoludur.

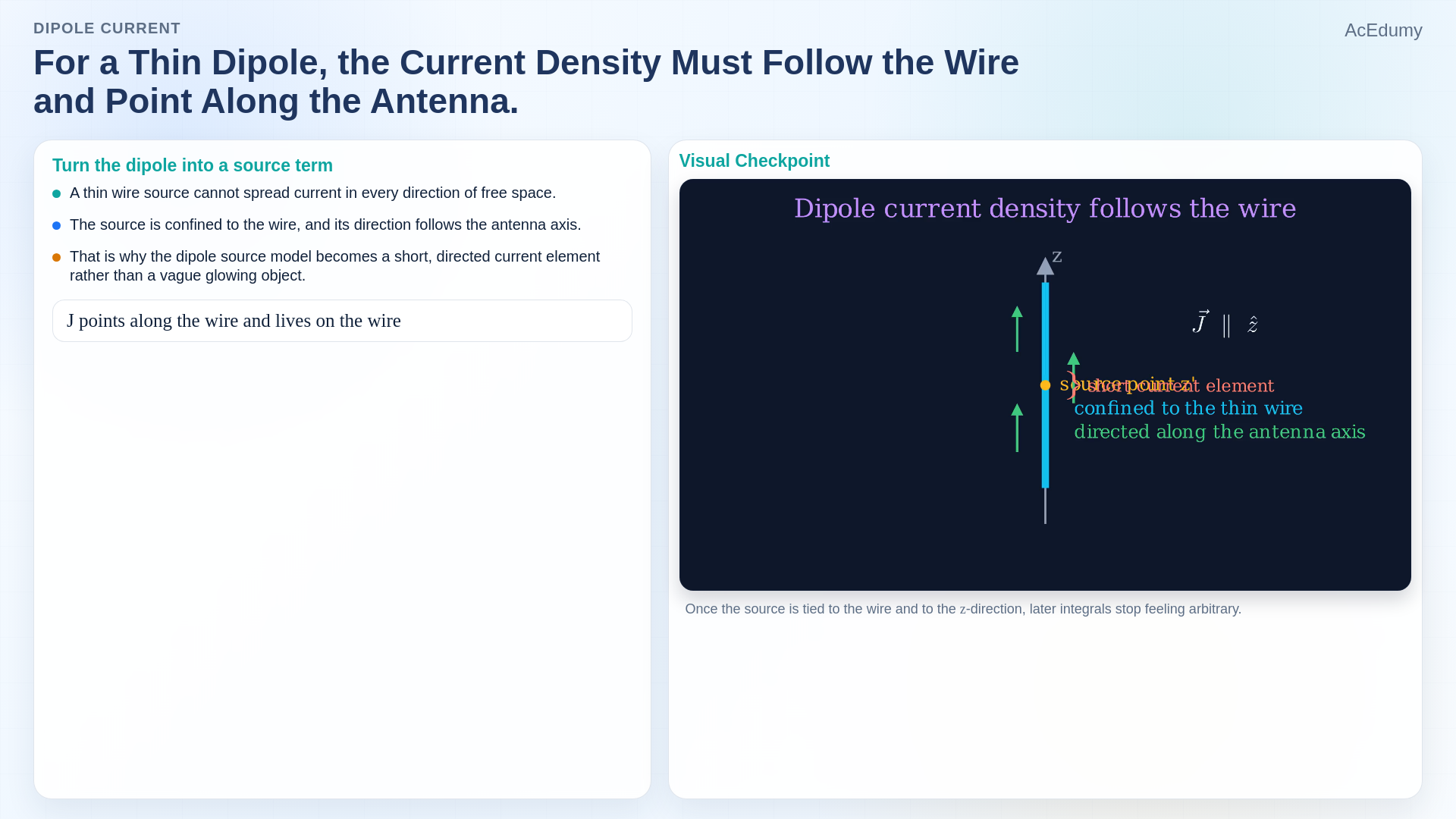

5. 5. Dipol akım yoğunluğunu tele ve anten eksenine bağla



   Şimdi ince bir dipol düşün.

   Onun akım yoğunluğu serbest uzayın her tarafına yayılamaz.

   Tel üzerinde kalmalı ve yönü anten eksenini izlemelidir.

   Bu yüzden dipol kaynak modeli, belirsiz bir parlak kütle değil; kısa ve yönlü bir akım elemanı hâline gelir.

   Artık telin geometrisi kaynak terimini doğrudan kontrol etmeye başlar.

   Sesli anlatım metni

   Şimdi ince bir dipol düşün. Onun akım yoğunluğu serbest uzayın her tarafına yayılamaz. Tel üzerinde kalmalı ve yönü anten eksenini izlemelidir. Bu yüzden dipol kaynak modeli, belirsiz bir parlak kütle değil; kısa ve yönlü bir akım elemanı hâline gelir. Artık telin geometrisi kaynak terimini doğrudan kontrol etmeye başlar.

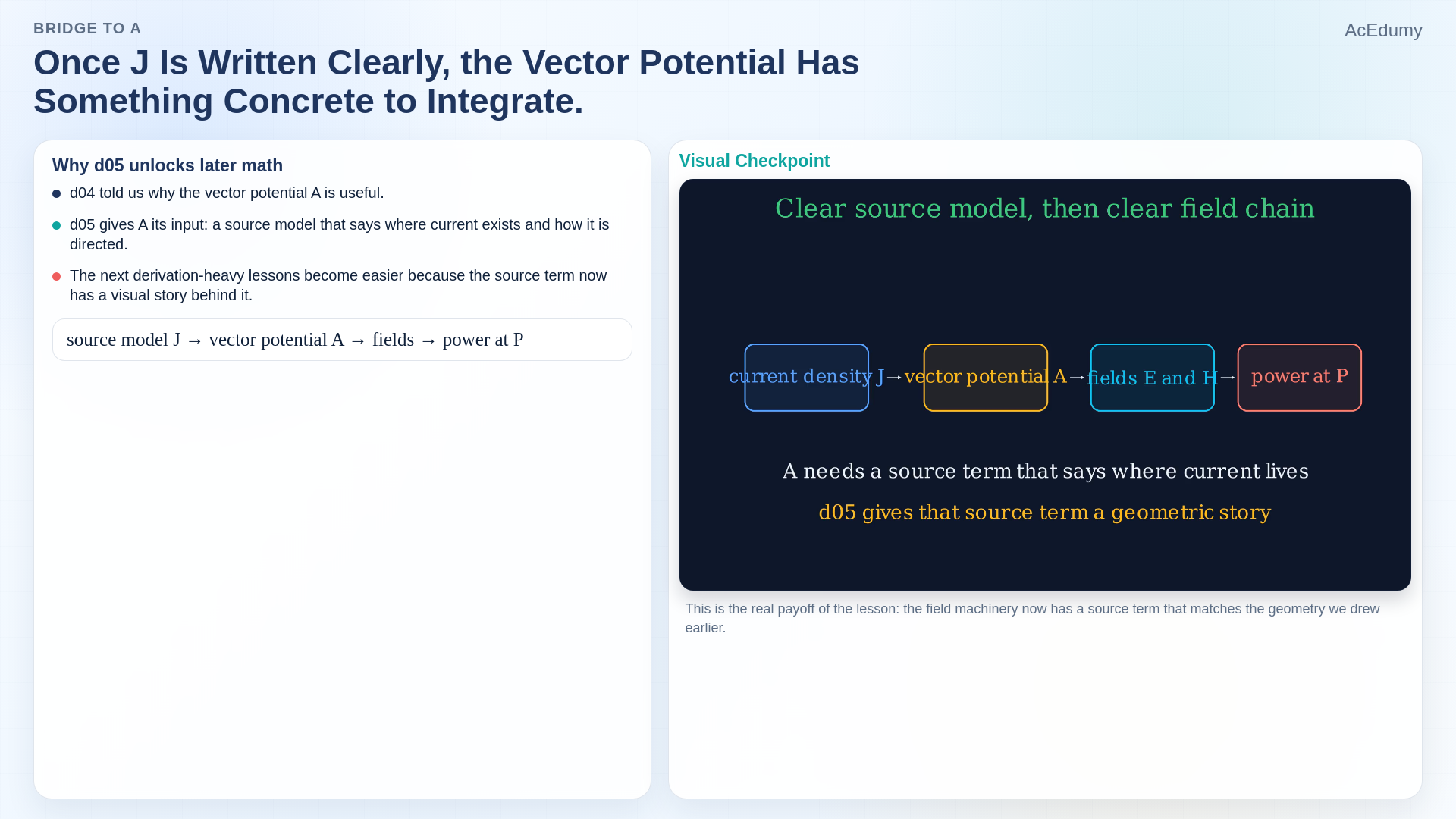

6. 6. J'den vektör potansiyeli A'ya geç



   J açık biçimde yazıldığında, vektör potansiyeli A sonunda gerçekten integre edebileceği somut bir şeye sahip olur.

   Dersin asıl kazancı budur.

   Kaynak terimi artık gizemli değildir.

   Uzaysal bir hikâye, bir yön hikâyesi ve bir yerelleşme hikâyesi taşır.

   Bu sayede sonraki türetimler keyfi görünmek yerine motive edilmiş hissettirmeye başlar.

   Sesli anlatım metni

   J açık biçimde yazıldığında, vektör potansiyeli A sonunda gerçekten integre edebileceği somut bir şeye sahip olur. Dersin asıl kazancı budur. Kaynak terimi artık gizemli değildir. Uzaysal bir hikâye, bir yön hikâyesi ve bir yerelleşme hikâyesi taşır. Bu sayede sonraki türetimler keyfi görünmek yerine motive edilmiş hissettirmeye başlar.

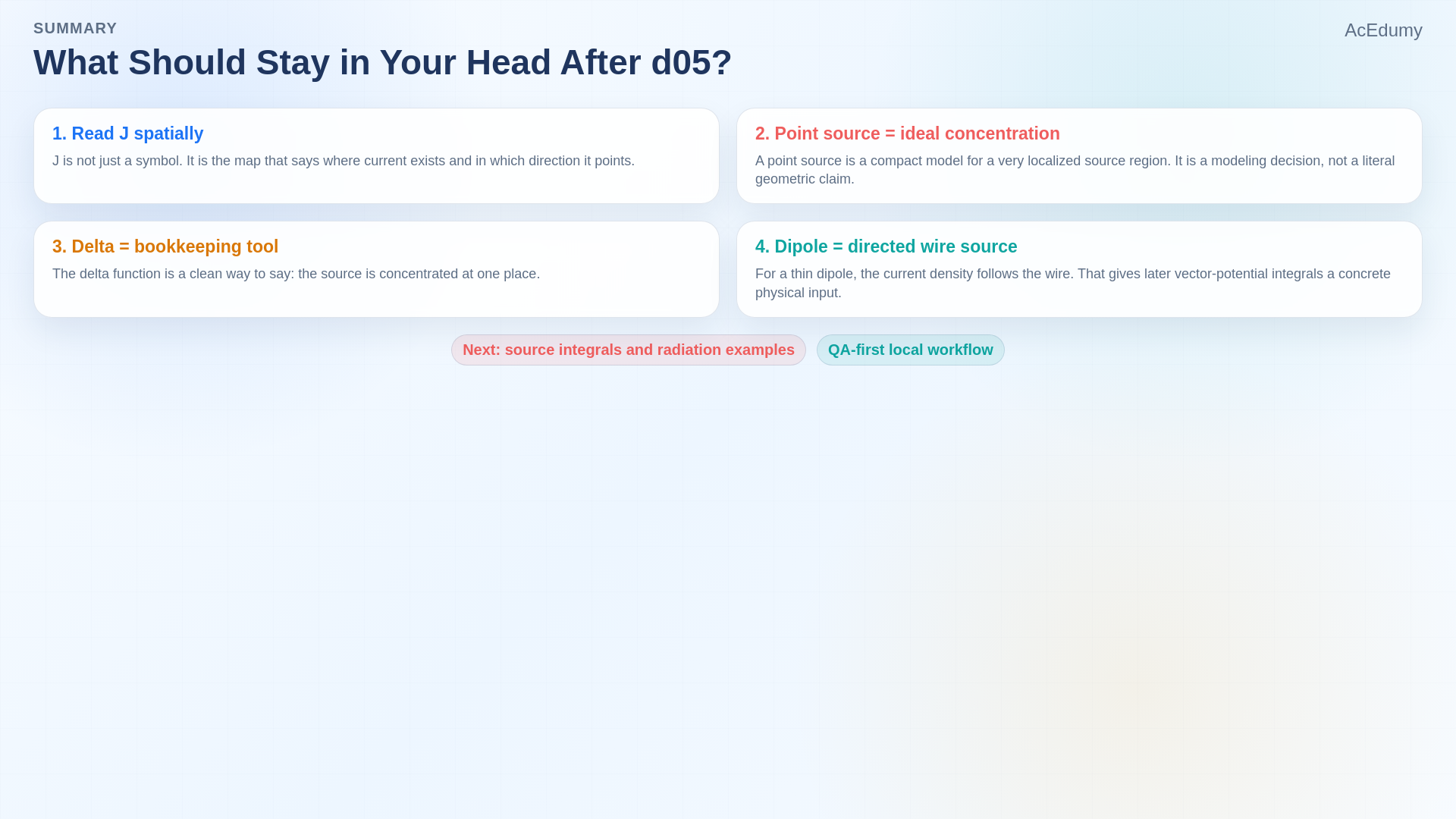

7. 7. Dört kaynak-modeli fikrini özetle



   Bu yüzden aklında dört fikir kalsın.

   J, yalnızca toplam akım değil; bir kaynak dağılımıdır.

   Noktasal kaynak, küçük bir kaynak bölgesinin ideal yoğunlaşmasıdır.

   Delta fonksiyonu bir yerelleştirme aracıdır.

   Ve dipolde akım yoğunluğu teli izler, anten doğrultusunda yönelir.

   İşte bu kaynak modeli, anten matematiğinin bir sonraki katmanını hazırlar.

   Sesli anlatım metni

   Bu yüzden aklında dört fikir kalsın. J, yalnızca toplam akım değil; bir kaynak dağılımıdır. Noktasal kaynak, küçük bir kaynak bölgesinin ideal yoğunlaşmasıdır. Delta fonksiyonu bir yerelleştirme aracıdır. Ve dipolde akım yoğunluğu teli izler, anten doğrultusunda yönelir. İşte bu kaynak modeli, anten matematiğinin bir sonraki katmanını hazırlar.

Kaynak video: Anten Teorisi #05 | Akım Yoğunluğu | Nokta Kaynak ve Dipol (2:41)
