Anten Teorisi · Antenler Neden Işıma Yapar?

#01 Zamana bağlı elektrik ve manyetik alanlardan dipol ışımasına, üç boyutlu ışıma desenine ve monopol görüntü sezgisine giriş

Devredeki enerjinin anten üzerinden uzaya nasıl çıktığını, dipol ve monopol üzerinden üç boyutlu alan sezgisiyle kavra.

Soru

Dipol, torus biçimli üç boyutlu ışıma bölgesi, toprak düzlemi üzerindeki monopol ve devreden alıcıya enerji akışını gösteren anten dersi karesi. — Zamana bağlı alanlar anten çevresinden ayrılarak enerji taşır; dipol ve monopol bu mekanizmanın temel geometrileridir.

Bir dipolün neden ışıma yaptığını zamana bağlı E ve H alanlarıyla sezgisel olarak açıklayın; iki boyutlu desen kesitini üç boyutlu torus deseniyle ilişkilendirin ve toprak düzlemi üzerindeki monopolü görüntü fikriyle yorumlayın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

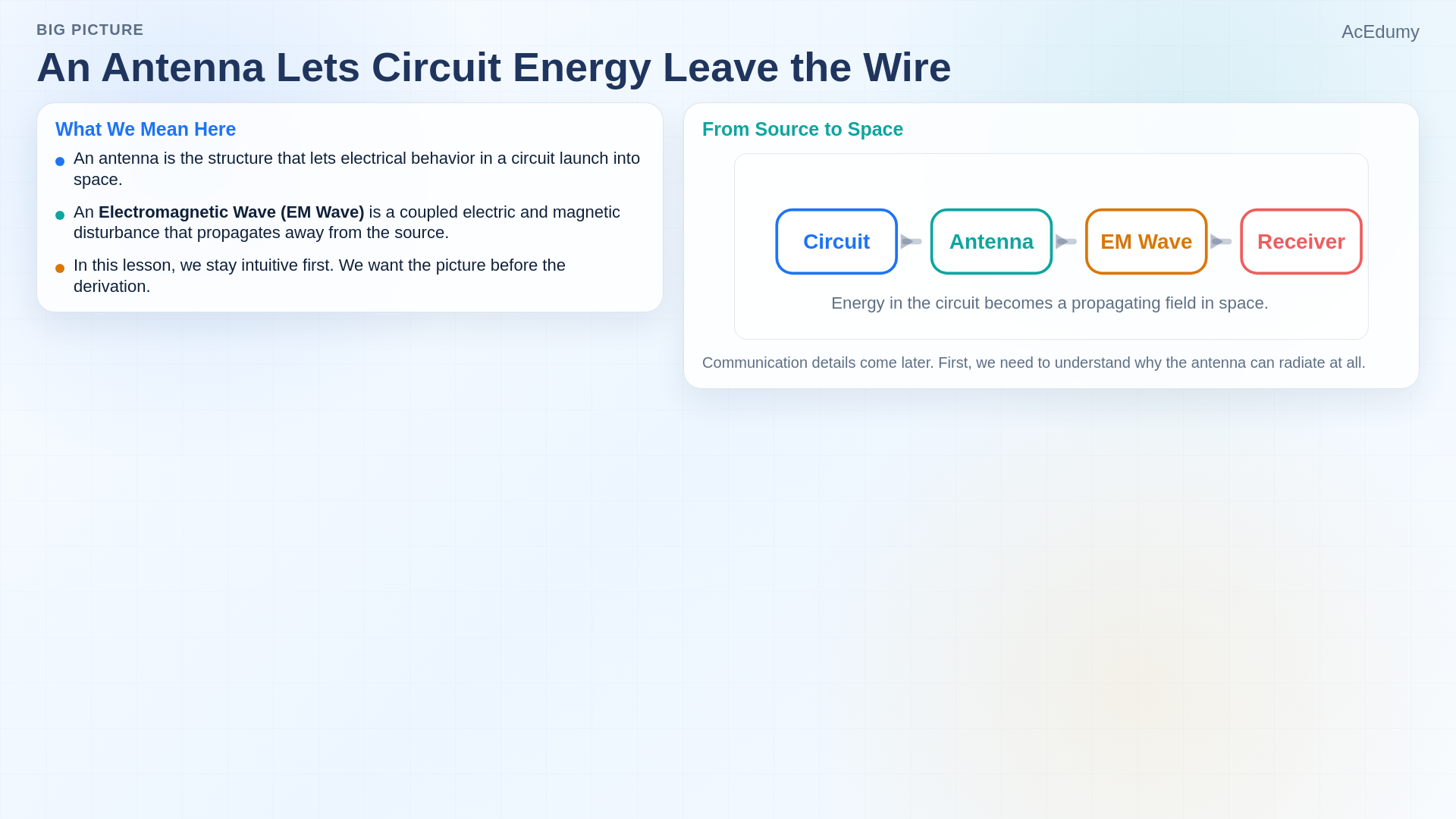

1. Devreden uzaya enerji aktarımının büyük resmini kur
Zamana bağlı alanlar anten çevresinden ayrılarak enerji taşır; dipol ve monopol bu mekanizmanın temel geometrileridir.
Bir anten, devredeki elektriksel enerjinin telin üzerinde kalmayıp uzaya çıkmasını sağlayan yapıdır.
Bu derste elektromanyetik dalga dediğimiz şey, kaynaktan uzaklaşan bağlı bir elektrik ve manyetik alan bozulmasıdır.
Bu ilk videoda türetime ağır girmeyeceğiz.
Önce resmi oturtmak istiyoruz.
Çünkü bu temel sezgi yerine oturduğunda ileride göreceğimiz anten formülleri çok daha anlamlı hale gelir.
Sesli anlatım metni
Bir anten, devredeki elektriksel enerjinin telin üzerinde kalmayıp uzaya çıkmasını sağlayan yapıdır. Bu derste elektromanyetik dalga dediğimiz şey, kaynaktan uzaklaşan bağlı bir elektrik ve manyetik alan bozulmasıdır. Bu ilk videoda türetime ağır girmeyeceğiz. Önce resmi oturtmak istiyoruz. Çünkü bu temel sezgi yerine oturduğunda ileride göreceğimiz anten formülleri çok daha anlamlı hale gelir.

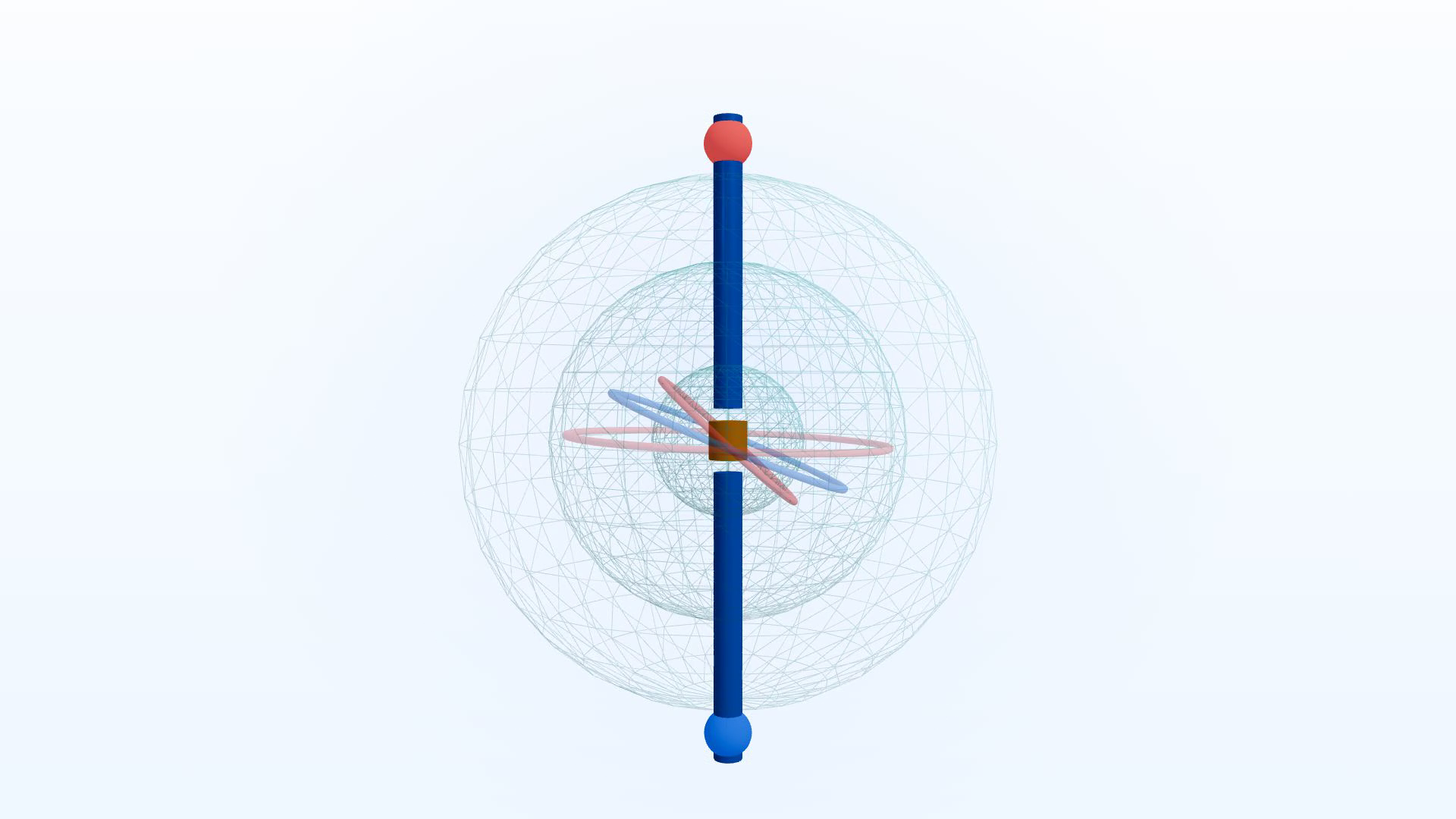

2. Dipolde değişen E ve H alanlarını izle
Zamana bağlı alanlar anten çevresinden ayrılarak enerji taşır; dipol ve monopol bu mekanizmanın temel geometrileridir.
Bir dipolün alternatif akım, yani AC, kaynakla beslendiğini düşünün.
Yükler iki kol boyunca ileri geri salınırken yük ayrımı oluşur.
Bu da değişen bir elektrik alan, yani E alanı, oluşturur.
Elektrik alan zamana bağlı olarak değiştiği için akım yolunun etrafında bir manyetik alan, yani H alanı, ortaya çıkar.
Sonra değişen manyetik alan da tekrar değişen elektrik alanı destekler.
Işımanın temel sezgisi tam burada yatar.
Alanlar uygun şekilde zamana bağlı olarak değişmeye devam ederse enerji artık sadece telin yakınında kalmaz, uzaya yayılmaya başlar.
Sesli anlatım metni
Bir dipolün alternatif akım, yani A C, kaynakla beslendiğini düşünün. Yükler iki kol boyunca ileri geri salınırken yük ayrımı oluşur. Bu da değişen bir elektrik alan, yani E alanı, oluşturur. Elektrik alan zamana bağlı olarak değiştiği için akım yolunun etrafında bir manyetik alan, yani H alanı, ortaya çıkar. Sonra değişen manyetik alan da tekrar değişen elektrik alanı destekler. Işımanın temel sezgisi tam burada yatar. Alanlar uygun şekilde zamana bağlı olarak değişmeye devam ederse enerji artık sadece telin yakınında kalmaz, uzaya yayılmaya başlar.

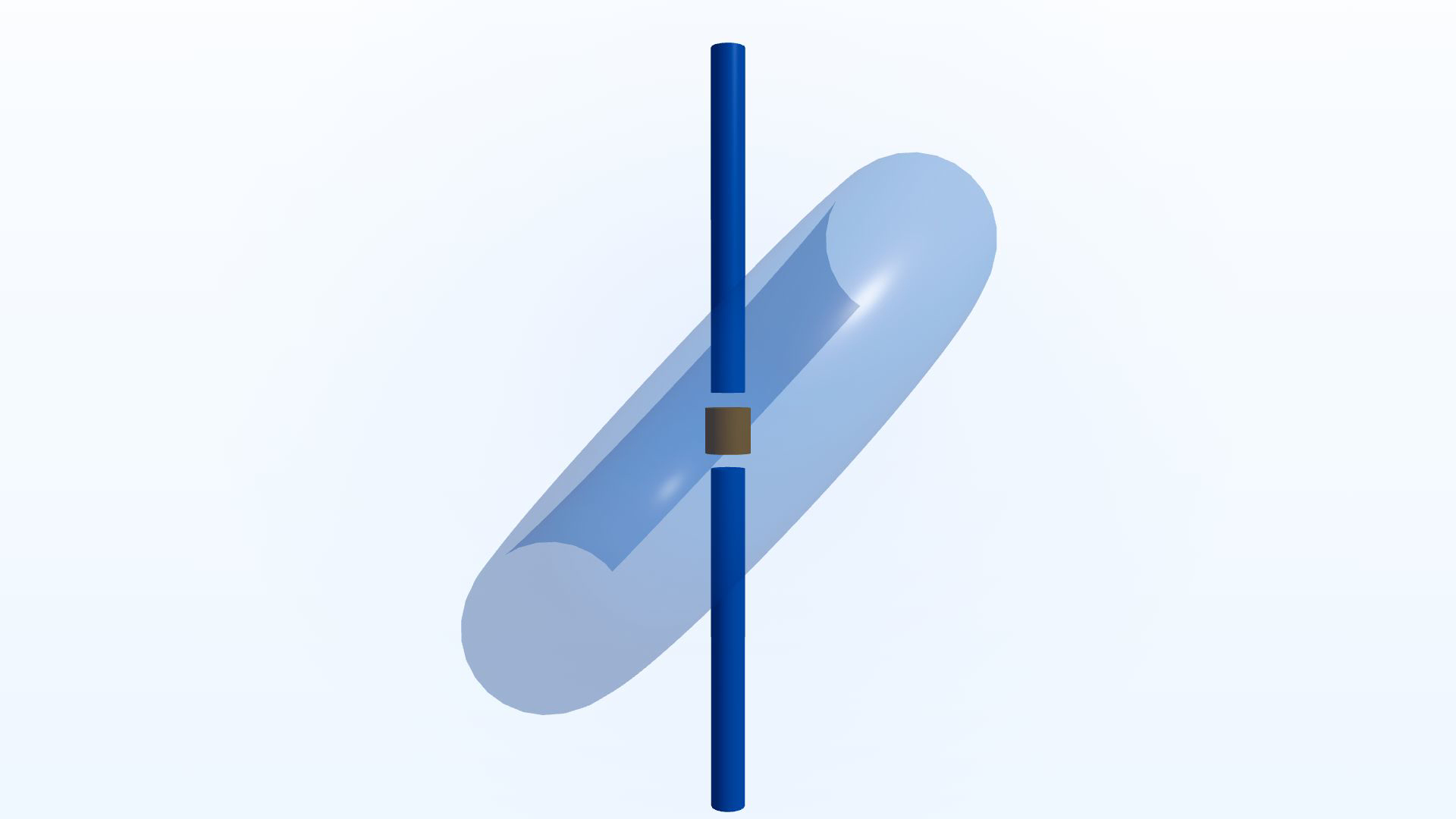

3. İki boyutlu kesitten torus desenine geç
Zamana bağlı alanlar anten çevresinden ayrılarak enerji taşır; dipol ve monopol bu mekanizmanın temel geometrileridir.
Birçok kitap dipol deseni için elma benzeri ya da loblu bir çizim verir.
Bu çizim faydalıdır ama tam üç boyutlu resmi vermez.
Aslında bu görüntü, tam üç boyutlu ışıma bölgesinin iki boyutlu bir kesitidir.
Uzayın tamamında bakıldığında en güçlü ışıma dipolün etrafında torus benzeri, yani simit benzeri bir bölge oluşturur.
Dipol ekseni boyunca ise ışıma daha zayıftır.
Dolayısıyla kitap çizimi yanlış değildir fakat eksiktir.
Bu dersin üç boyutlu tarafının değeri tam olarak burada ortaya çıkıyor.
Sesli anlatım metni
Birçok kitap dipol deseni için elma benzeri ya da loblu bir çizim verir. Bu çizim faydalıdır ama tam üç boyutlu resmi vermez. Aslında bu görüntü, tam üç boyutlu ışıma bölgesinin iki boyutlu bir kesitidir. Uzayın tamamında bakıldığında en güçlü ışıma dipolün etrafında torus benzeri, yani simit benzeri bir bölge oluşturur. Dipol ekseni boyunca ise ışıma daha zayıftır. Dolayısıyla kitap çizimi yanlış değildir fakat eksiktir. Bu dersin üç boyutlu tarafının değeri tam olarak burada ortaya çıkıyor.

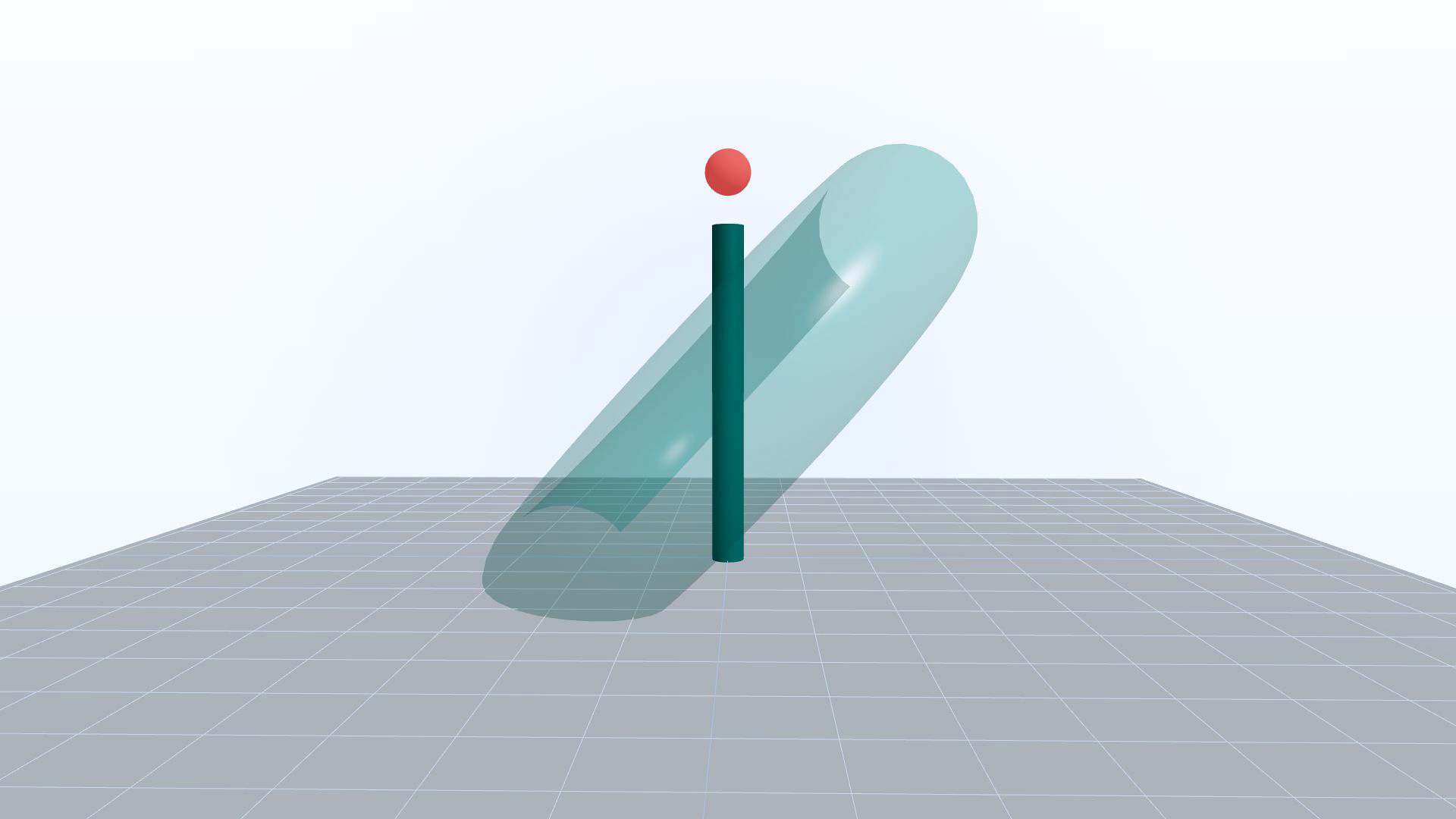

4. Toprak düzlemi ve görüntüyle monopolü yorumla
Zamana bağlı alanlar anten çevresinden ayrılarak enerji taşır; dipol ve monopol bu mekanizmanın temel geometrileridir.
Şimdi dipolün yarısının altına iletken bir toprak düzlemi yerleştirdiğimizi düşünün.
Bu bize monopol anten sezgisini verir.
Görünmeyen alt yarı, toprağın altında bir görüntü olarak düşünülebilir.
Bunun sonucunda yukarıdaki tek dikey kol, aynadaki görüntüsüyle birlikte dipol gibi davranır.
Bu yüzden bir monopol, fiziksel olarak tek kol görünmesine rağmen uzaya verimli şekilde ışıma yapabilir.
Bu videoda görüntü teoreminin sezgisi yeterli.
Matematiksel detayı daha sonra gerekirse ele alırız.
Sesli anlatım metni
Şimdi dipolün yarısının altına iletken bir toprak düzlemi yerleştirdiğimizi düşünün. Bu bize monopol anten sezgisini verir. Görünmeyen alt yarı, toprağın altında bir görüntü olarak düşünülebilir. Bunun sonucunda yukarıdaki tek dikey kol, aynadaki görüntüsüyle birlikte dipol gibi davranır. Bu yüzden bir monopol, fiziksel olarak tek kol görünmesine rağmen uzaya verimli şekilde ışıma yapabilir. Bu videoda görüntü teoreminin sezgisi yeterli. Matematiksel detayı daha sonra gerekirse ele alırız.
5. Işımayı kablosuz haberleşmeye bağla
Zamana bağlı alanlar anten çevresinden ayrılarak enerji taşır; dipol ve monopol bu mekanizmanın temel geometrileridir.
İşte antenlerin haberleşme sistemlerinde çok önemli olmasının sebebi de budur.
Bir devre bilgiyi üretebilir, fakat bu zamanla değişen elektriksel davranışın uzaya fırlatılmasını sağlayan şey antendir.
Daha sonra modülasyon derslerinde bilginin daha yüksek frekanslı bir taşıyıcıya nasıl bindirildiğini göreceğiz.
Fakat oraya gitmeden önce bu anten resmine ihtiyacımız var.
Değişen alan yoksa ışıma yoktur.
Işıma yoksa da kablosuz bağlantı yoktur.
Yani bu video, alan sezgisini pratik haberleşme fikrine bağlayan temel derstir.
Sesli anlatım metni
İşte antenlerin haberleşme sistemlerinde çok önemli olmasının sebebi de budur. Bir devre bilgiyi üretebilir, fakat bu zamanla değişen elektriksel davranışın uzaya fırlatılmasını sağlayan şey antendir. Daha sonra modülasyon derslerinde bilginin daha yüksek frekanslı bir taşıyıcıya nasıl bindirildiğini göreceğiz. Fakat oraya gitmeden önce bu anten resmine ihtiyacımız var. Değişen alan yoksa ışıma yoktur. Işıma yoksa da kablosuz bağlantı yoktur. Yani bu video, alan sezgisini pratik haberleşme fikrine bağlayan temel derstir.
6. Desen, düzlem, kazanç ve yönlülüğe hazırlan
Zamana bağlı alanlar anten çevresinden ayrılarak enerji taşır; dipol ve monopol bu mekanizmanın temel geometrileridir.
Bir sonraki derste bu sezgiyi ışıma deseni, E-düzlemi, H-düzlemi, kazanç ve yönlülük gibi kavramlarla biraz daha düzenli hale getireceğiz.
Şimdilik aklınızda üç resim kalsın: dipol, tam üç boyutlu torus benzeri ışıma bölgesi ve toprak üstündeki monopol.
Sesli anlatım metni
Bir sonraki derste bu sezgiyi radiation pattern, E plane, H plane, gain ve directivity gibi kavramlarla biraz daha düzenli hale getireceğiz. Şimdilik aklınızda üç resim kalsın: dipol, tam üç boyutlu torus benzeri ışıma bölgesi ve toprak üstündeki monopol.
