Elektromanyetik Teori · Biot-Savart Yasası

#18 Biot-Savart yasası, sağ el kuralı, çizgisel/yüzeysel/hacimsel akım dağılımları ve düz iletkenin manyetik alanı

Akım elemanından manyetik alanı kur, yönünü belirle ve düz iletkenin temel özel durumlarına indirgeme yap.

Soru

Biot-Savart geometrisini, sağ el kuralını, akım dağılımlarını ve düz iletken özel durumlarını gösteren ders karesi. — Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

Biot-Savart yasasını açıklayın; alan yönünü sağ el kuralıyla belirleyin, farklı akım dağılımlarına genelleyin ve düz iletkenin sonlu, yarı sonsuz ve sonsuz durumlarını çözümleyin.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

1. Elektrostatikten manyetostatiğe geç
Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

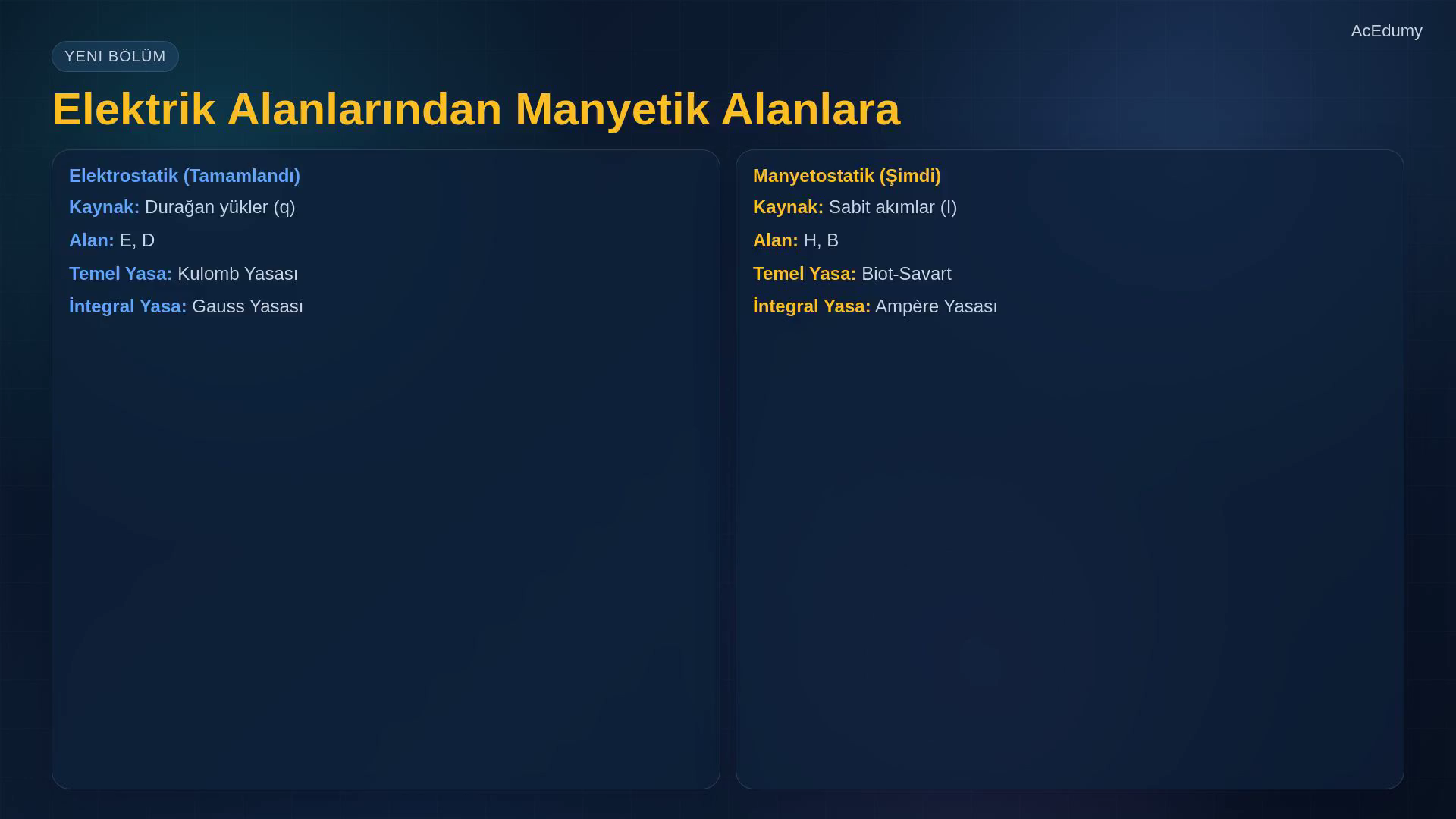

Şimdiye kadar çalıştığımız her şey, durağan yüklerin oluşturduğu elektrik alanlarıyla ilgiliydi.
Kulomb yasası, Gauss yasası, elektrik potansiyeli, bunların hepsi elektrostatiğin konusuydu.
Şimdi yepyeni bir bölüme geçiyoruz: manyetostatik.
Burada kaynak durağan bir yük değil, sabit bir akımdır.
Ve ilk soru şu: bir akım nasıl bir manyetik alan oluşturur?
Cevap: Biot-Savart yasası.
Sesli anlatım metni
Şimdiye kadar çalıştığımız her şey, durağan yüklerin oluşturduğu elektrik alanlarıyla ilgiliydi. Kulomb yasası, Gauss yasası, elektrik potansiyeli, bunların hepsi elektrostatiğin konusuydu. Şimdi yepyeni bir bölüme geçiyoruz: manyetostatik. Burada kaynak durağan bir yük değil, sabit bir akımdır. Ve ilk soru şu: bir akım nasıl bir manyetik alan oluşturur? Cevap: Biot-Savart yasası.
2. Biot-Savart bağıntısını kur
Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

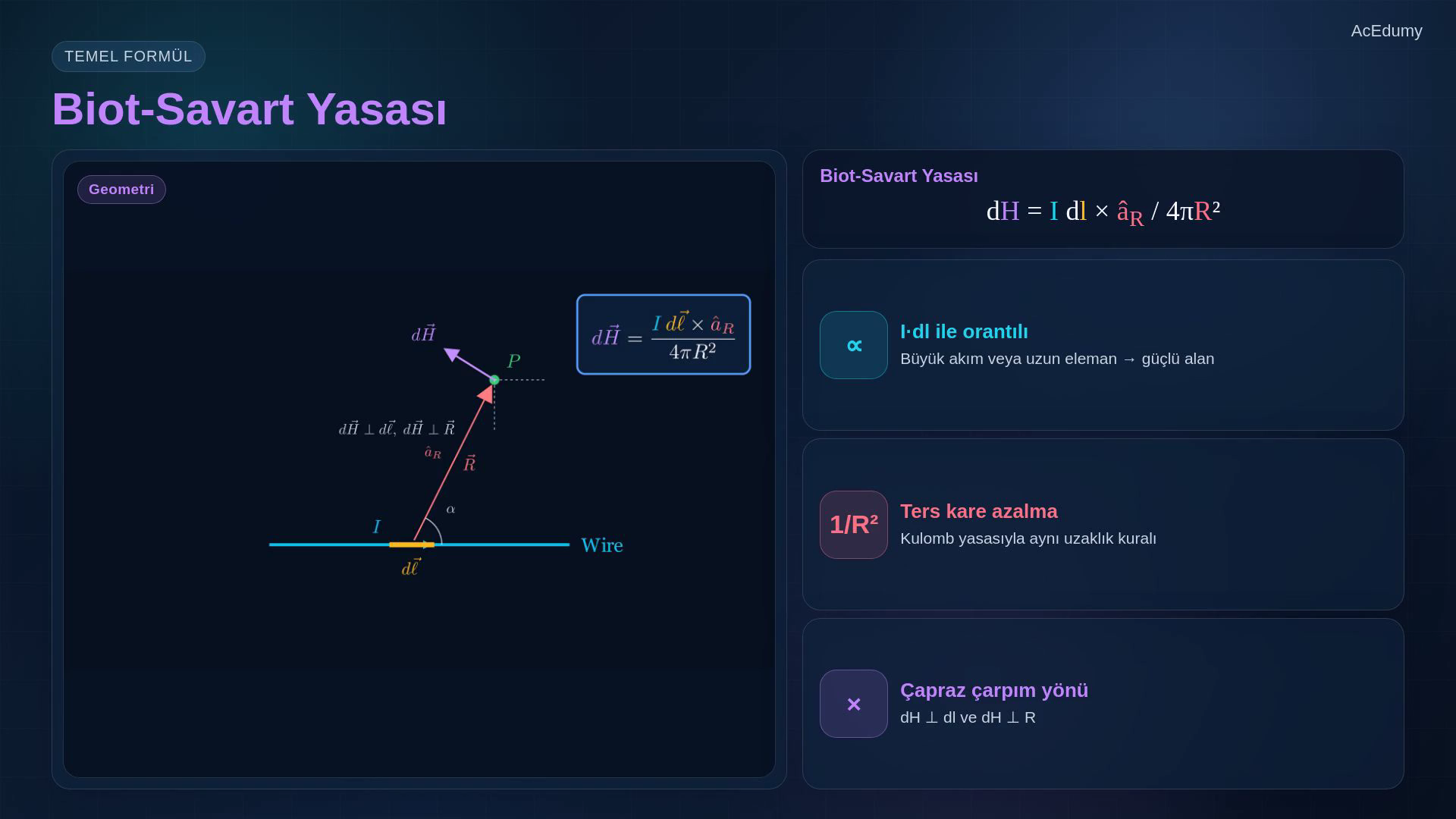

İnce bir tel düşünün, bu telden sabit bir I akımı geçsin.
Telin çok küçük bir parçasını alalım, buna dl diyelim.
Bu küçük eleman, R uzaklıktaki bir P noktasında dH manyetik alanı oluşturur.
dH = I dl × â_R/(4πR²).
Bunu açalım.
Büyüklük, akım I ve eleman uzunluğu dl ile doğru orantılıdır.
R karenin tersiyle azalır, tıpkı Kulomb yasası gibi.
Yön ise çapraz çarpımdan gelir: dH, hem akım elemanına hem de elemandan P noktasına uzanan doğruya diktir.
Sesli anlatım metni
İnce bir tel düşünün, bu telden sabit bir I akımı geçsin. Telin çok küçük bir parçasını alalım, buna d l diyelim. Bu küçük eleman, R uzaklıktaki bir P noktasında d H manyetik alanı oluşturur. Biot ve Savart'ın keşfettiği formül şudur: d H eşittir I d l çarpı a-şapka-R, bölü 4 pi R kare. Bunu açalım. Büyüklük, akım I ve eleman uzunluğu d l ile doğru orantılıdır. R karenin tersiyle azalır, tıpkı Kulomb yasası gibi. Yön ise çapraz çarpımdan gelir: d H, hem akım elemanına hem de elemandan P noktasına uzanan doğruya diktir.
3. Alan yönünü sağ el kuralıyla belirle
Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

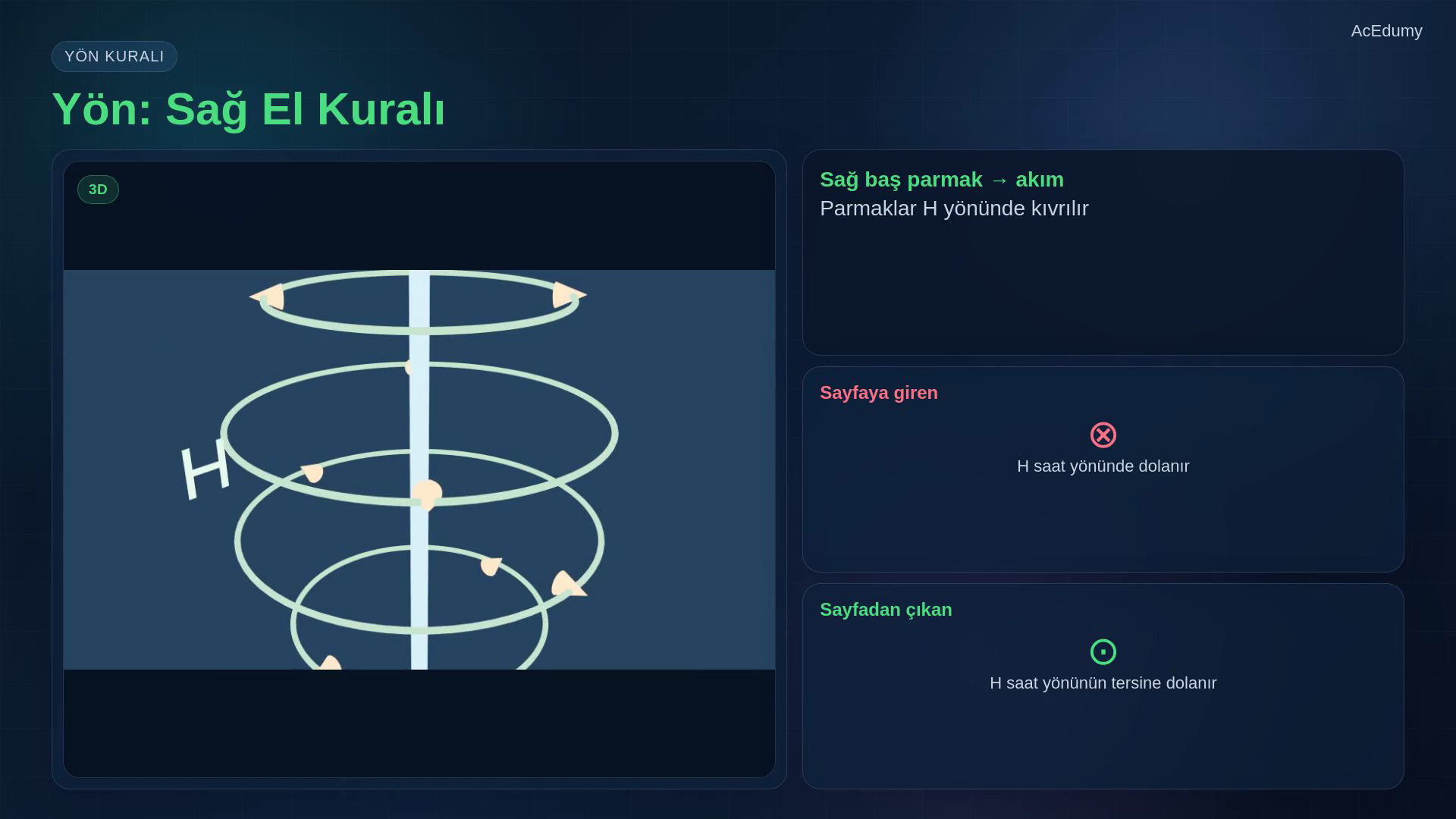

H alanının yönü sağ el kuralıyla belirlenir.
Sağ elinizin baş parmağını akım yönüne doğrultun.
Parmaklarınız telin etrafında kıvrılır, işte bu kıvrılma yönü H'nin yönüdür.
Eğer akım sayfaya doğru giriyorsa, H saat yönünde dolanır.
Akım sayfadan size doğru çıkıyorsa, H saat yönünün tersine dolanır.
Sayfaya giren akımı çarpı, çıkan akımı nokta ile gösteririz.
Sesli anlatım metni
H alanının yönü sağ el kuralıyla belirlenir. Sağ elinizin baş parmağını akım yönüne doğrultun. Parmaklarınız telin etrafında kıvrılır, işte bu kıvrılma yönü H'nin yönüdür. Eğer akım sayfaya doğru giriyorsa, H saat yönünde dolanır. Akım sayfadan size doğru çıkıyorsa, H saat yönünün tersine dolanır. Sayfaya giren akımı çarpı, çıkan akımı nokta ile gösteririz.
4. Üç akım dağılımını karşılaştır
Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

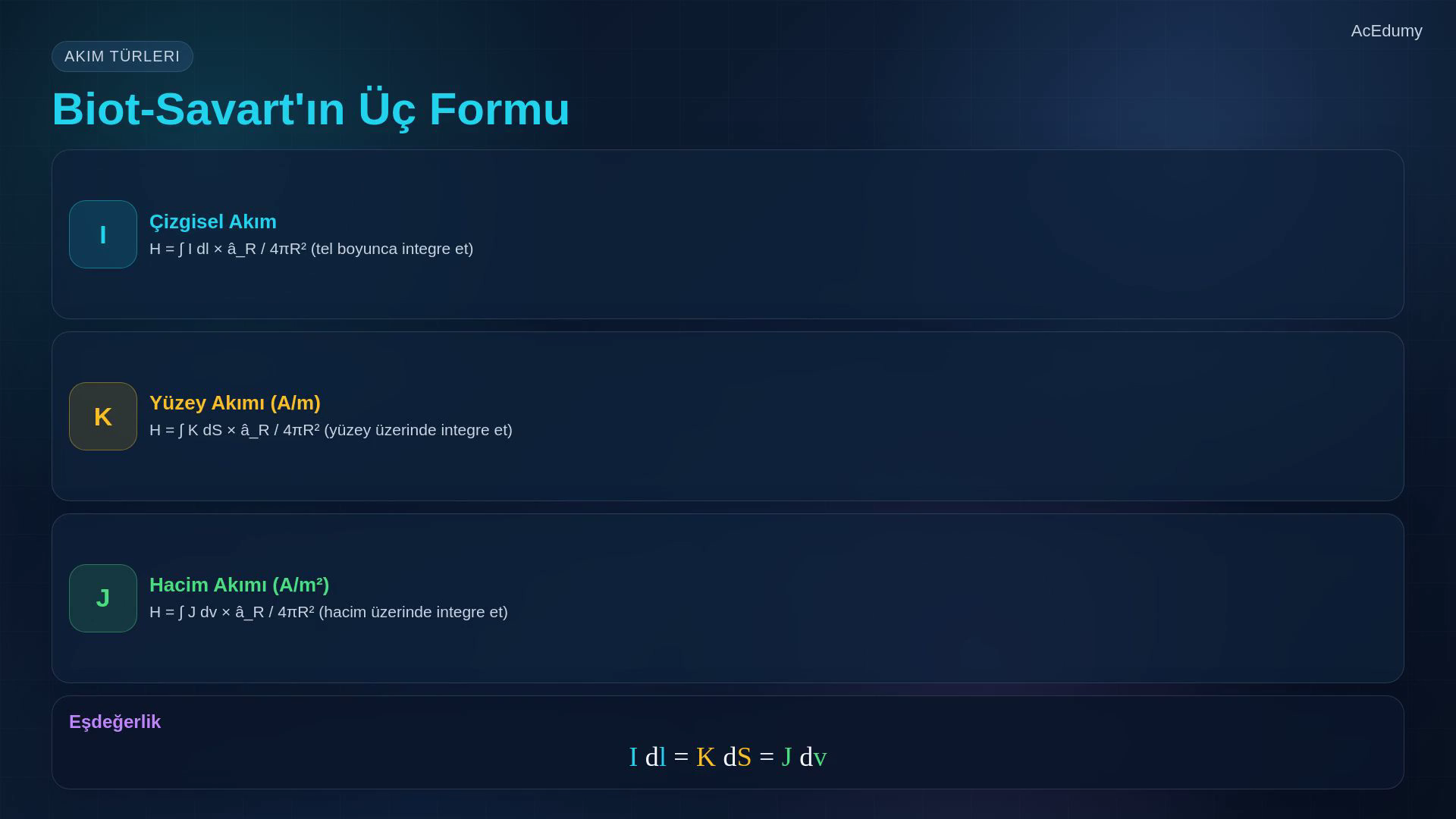

Biot-Savart yalnızca ince teller için değil, her tür akım dağılımı için geçerlidir.
Çizgisel akım: H = ∫ I dl × â_R/(4πR²).
Yüzey akımı: H = ∫ K dS × â_R/(4πR²), K birimi A/m.
Hacim akımı: H = ∫ J dv × â_R/(4πR²), J birimi A/m².
Eşdeğer akım elemanları: I dl = K dS = J dv.
Sesli anlatım metni
Biot-Savart yalnızca ince teller için değil, her tür akım dağılımı için geçerlidir. Çizgisel akım için, I d l'yi tel boyunca integre ederiz. Yoğunluğu K amper bölü metre olan yüzey akımı için, K d S'yi yüzey üzerinde integre ederiz. Yoğunluğu J amper bölü metrekare olan hacim akımı için ise, J d v'yi hacim üzerinde integre ederiz. Aralarındaki ilişki basittir: I d l eşittir K d S eşittir J d v.
5. Düz iletken integralini değerlendir
Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

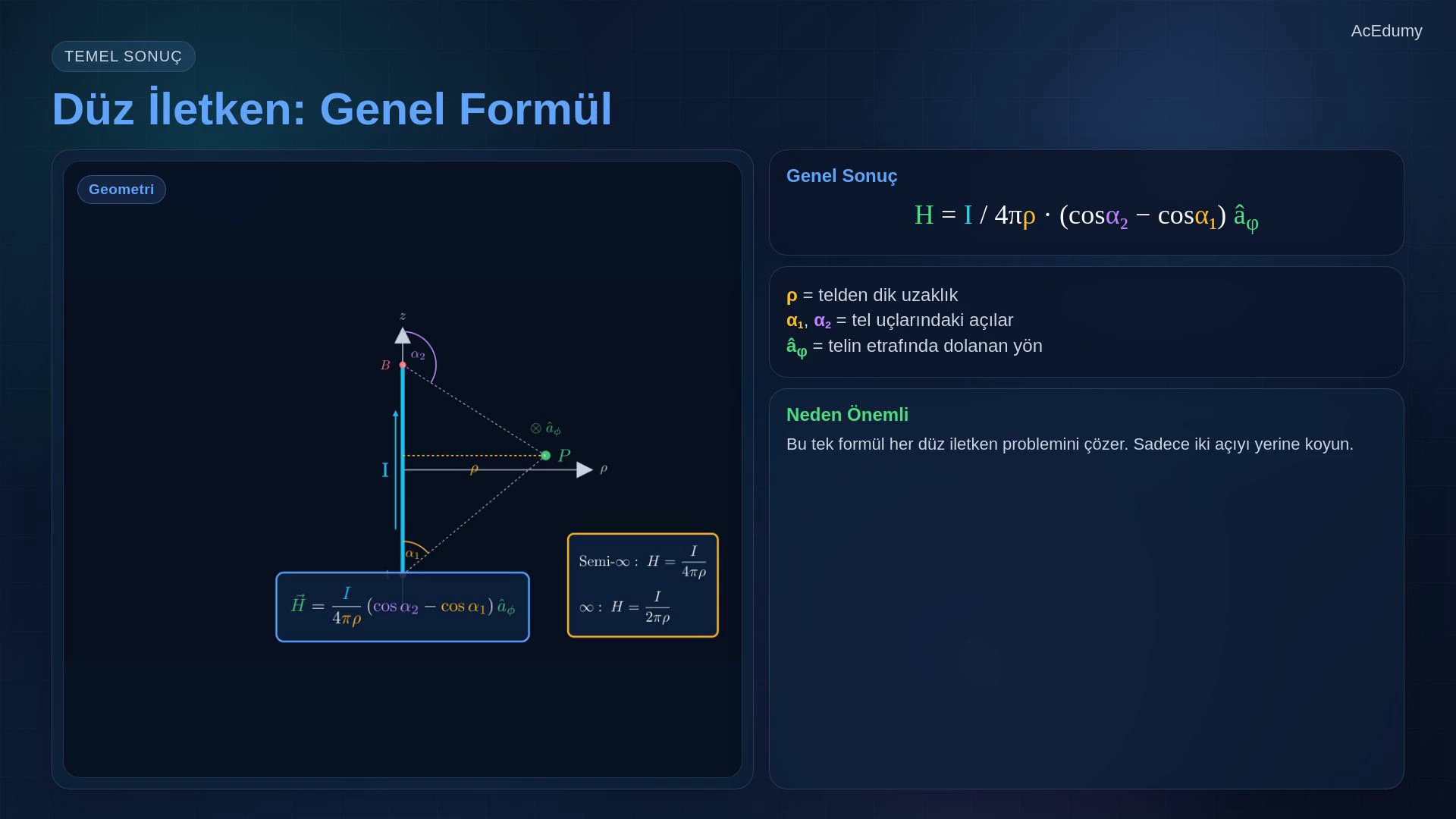

Şimdi Biot-Savart yasasını en sık karşılaşılan duruma uygulayalım: I akımı taşıyan düz bir tel.
İletkenimizi z ekseni boyunca yerleştirelim ve telden ρ kadar dik uzaklıkta bir P noktası seçelim.
Telin iki ucu var.
Alt uçtaki açıya α₁, üst uçtaki açıya α₂ diyelim, her ikisi de tel ekseninden ölçülür.
Kaynak ses/çizim H = I/(4πρ)(cos α₂ − cos α₁) veriyor; çizimde gösterilen uç-açı tanımlarıyla türetim H = I/(4πρ)(cos α₁ − cos α₂) â_φ gerektirir.
Yönü â_φ, yani telin etrafında dolanır.
Bu tek formül, her düz iletken problemini çözer.
Sesli anlatım metni
Şimdi Biot-Savart yasasını en sık karşılaşılan duruma uygulayalım: I akımı taşıyan düz bir tel. İletkenimizi z ekseni boyunca yerleştirelim ve telden ro kadar dik uzaklıkta bir P noktası seçelim. Telin iki ucu var. Alt uçtaki açıya alfa 1, üst uçtaki açıya alfa 2 diyelim, her ikisi de tel ekseninden ölçülür. Biot-Savart yasasını tel boyunca integre ettiğimizde şu sonucu elde ederiz: H eşittir I bölü 4 pi ro, çarpı kosinüs alfa 2 eksi kosinüs alfa 1. Yönü a-şapka-fi, yani telin etrafında dolanır. Bu tek formül, her düz iletken problemini çözer.
6. Yarı sonsuz ve sonsuz teli incele
Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

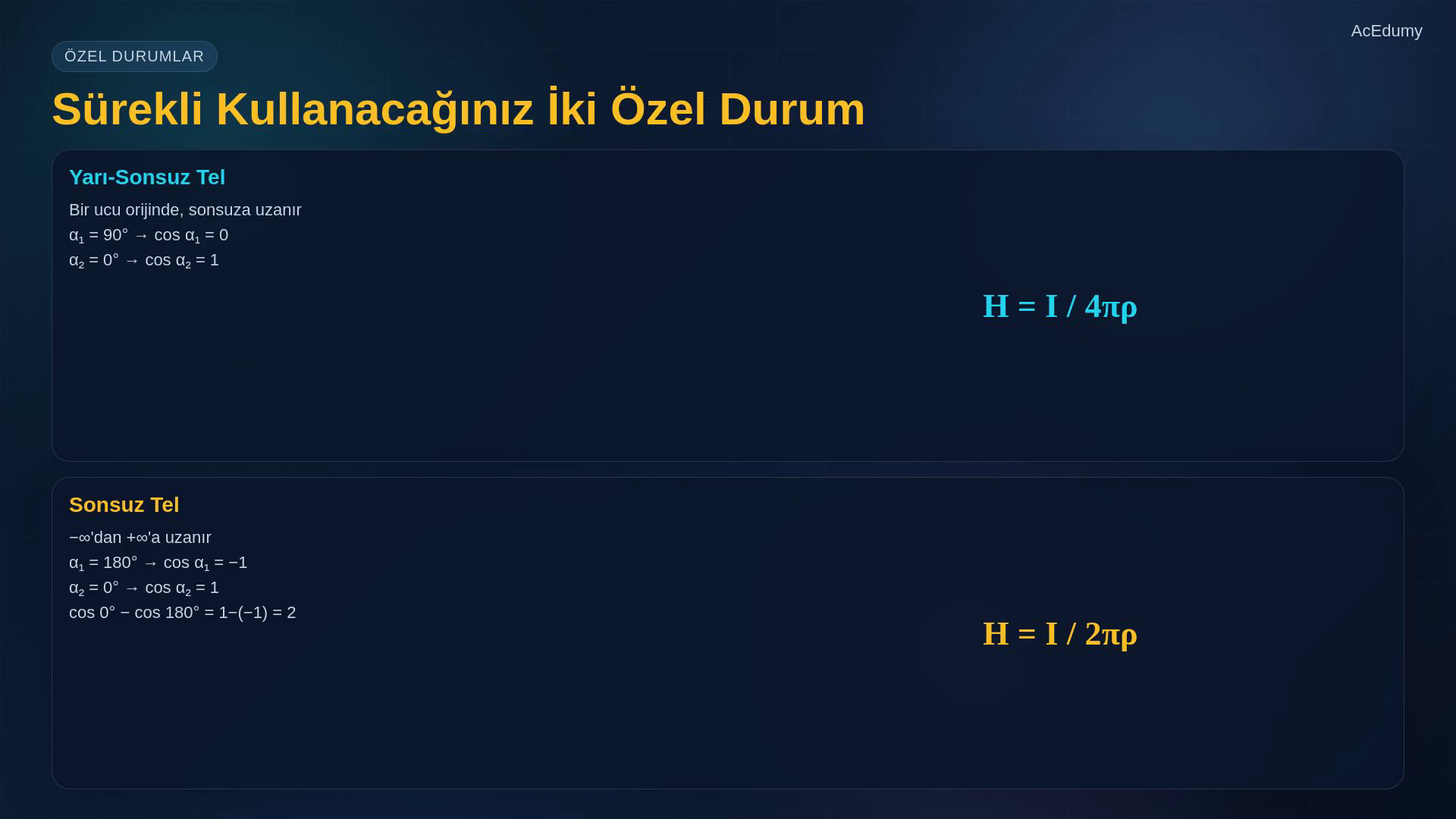

İki özel durum sürekli karşımıza çıkar.
Birincisi, yarı-sonsuz tel: bir ucu orijinde, z yönünde sonsuza uzanır.
Çizimdeki uç-açı tanımıyla yarı sonsuz tel için α₁ = 90°, α₂ = 180° ve H = I/(4πρ).
İkincisi ve en önemlisi, her iki yönde sonsuza uzanan sonsuz bir tel.
Çizimdeki uç-açı tanımıyla sonsuz tel için α₁ = 0°, α₂ = 180°.
Kosinüsler bize 1 eksi eksi 1 yani 2 verir.
Sonuç:
$\displaystyle H = I/\left(2\pi \rho \right).$
Bu, manyetostatiğin muhtemelen en önemli sonucudur.
Sesli anlatım metni
İki özel durum sürekli karşımıza çıkar. Birincisi, yarı-sonsuz tel: bir ucu orijinde, z yönünde sonsuza uzanır. Burada alfa 1 doksan derece, alfa 2 sıfırdır, dolayısıyla H eşittir I bölü 4 pi ro. İkincisi ve en önemlisi, her iki yönde sonsuza uzanan sonsuz bir tel. Şimdi alfa 1 yüz seksen derece, alfa 2 sıfır. Kosinüsler bize 1 eksi eksi 1 yani 2 verir. Sonuç: H eşittir I bölü 2 pi ro. Bu, manyetostatiğin muhtemelen en önemli sonucudur.
7. Biot-Savart sonuçlarını özetle
Biot-Savart integrali akım dağılımını manyetik alan şiddetine ve sağ el kuralıyla belirlenen yöne bağlar.

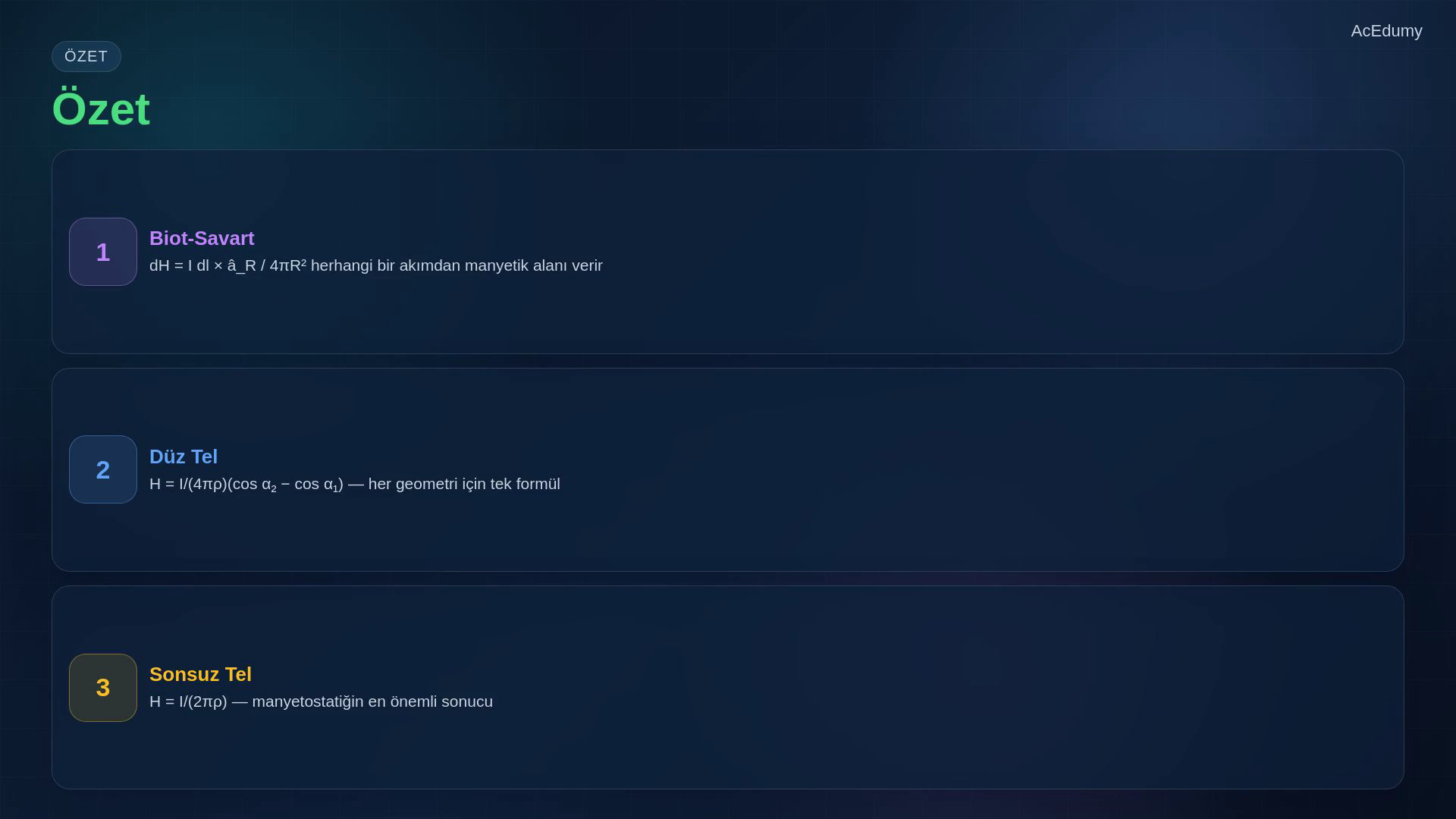

Özetleyelim: Biot-Savart yasası, herhangi bir akım dağılımından kaynaklanan manyetik alanı verir.
Düz iletkenler için, iki açılı bir formüle indirgenir.
Sonsuz tel için H = I/(2πρ).
Bir sonraki videoda bu formülleri adım adım örneklerle uygulayacağız.
Sesli anlatım metni
Özetleyelim: Biot-Savart yasası, herhangi bir akım dağılımından kaynaklanan manyetik alanı verir. Düz iletkenler için, iki açılı bir formüle indirgenir. Ve sonsuz tel için, sonuç I bölü 2 pi ro'ya sadeleşir. Bir sonraki videoda bu formülleri adım adım örneklerle uygulayacağız.
