Elektrik Enerjisi Dağıtımı · Dağıtım Otomasyonu ve SCADA

#04 EMS, SCADA ve DAC katmanları; saha cihazları, veri-komut yolu ve arıza restorasyonu

Bir loop feeder arızasında SCADA veri-komut yolunu kur; otomatik restorasyon süresini ve kesinti enerjisindeki azalmayı hesapla.

Soru

Saha cihazından uzak terminal ve iletişim ağı üzerinden kontrol merkezi ile operatöre giden ölçüm; ters yönde dönen güvenli kumanda yolu. — Dağıtım otomasyonu yalnız veri toplamaz; doğrulanmış komutu kayıtlı ve izlenebilir biçimde sahaya geri gönderir.

Bir loop feeder arızasında sağlıklı fakat enerjisiz kalan C ve D yüklerinin toplamı 1,5 MW'tır. Manuel izolasyon ve geri besleme 45 dakika sürüyor. Otomasyonlu durumda alarm 5 saniyede gelir, operatör ve topoloji doğrulaması 20 saniye sürer, iki uzaktan anahtar sırayla 4'er saniyede açılır ve tie anahtarı 5 saniyede kapanır. İşlemlerin ardışık olduğunu varsayarak otomasyonlu restorasyon süresini hesaplayın. Manuel ve otomasyonlu durumda sağlanamayan enerjiyi bulun; otomasyonun enerji kesintisini yüzde kaç azalttığını hesaplayın. Olaydaki saha cihazı–iletişim–SCADA–operatör–komut zincirini ve güvenli kumanda kapılarını açıklayın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

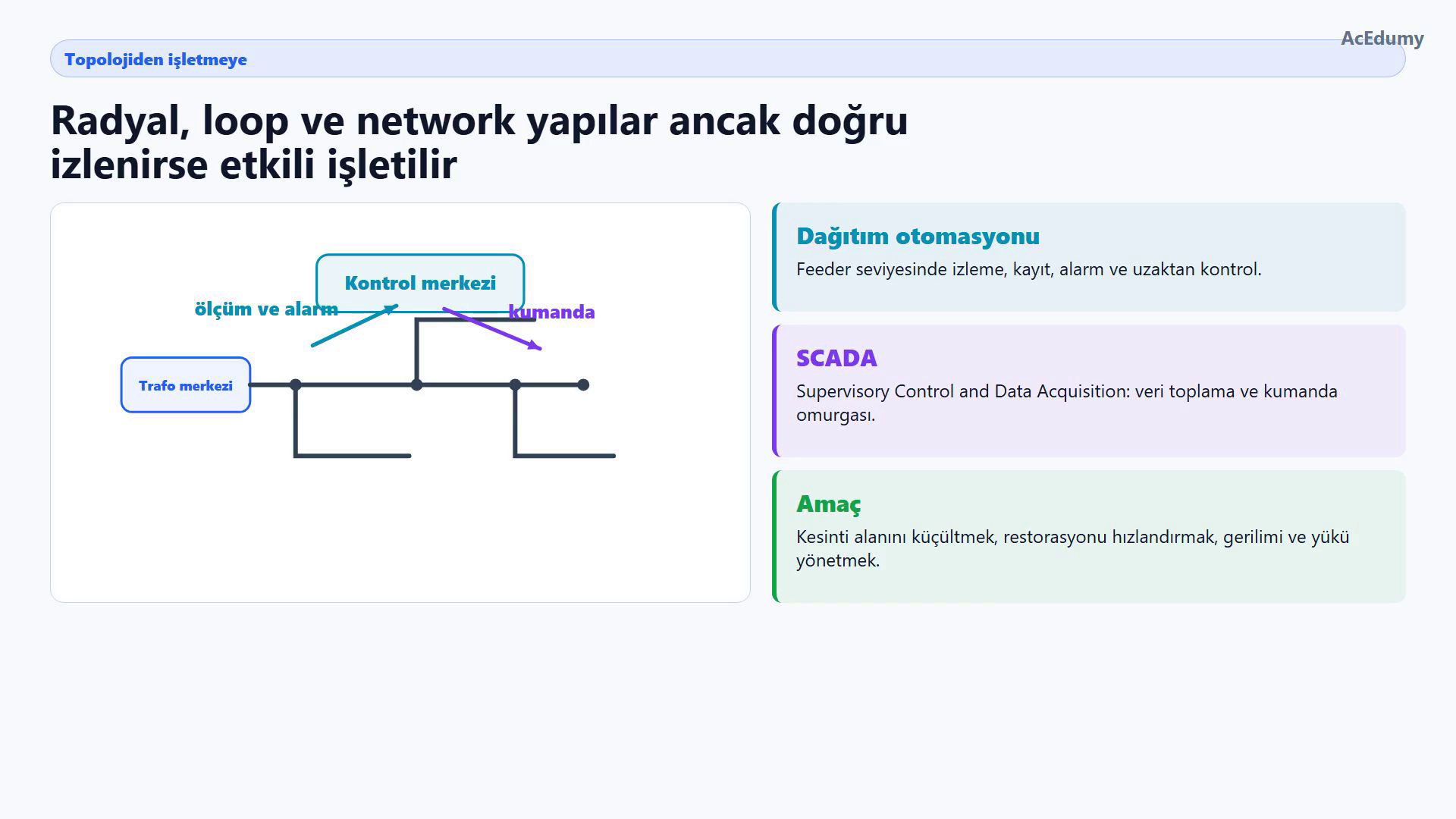

1. Topolojiden işletmeye geçişi ve amacı kur
Topoloji alternatif yol sağlar; otomasyon bu yolu görmeyi, doğrulamayı ve daha hızlı kullanmayı sağlar.
Önceki sonuç: loop, arıza sonrası alternatif yol sağlar
Yeni soru: arızayı kim görür, anahtarı kim ve nasıl açar?
Dağıtım otomasyonu = ölçüm + izleme + alarm + kontrol
SCADA = Supervisory Control and Data Acquisition
Veri sahadan merkeze; güvenli komut merkezden sahaya gider
Amaç: arızayı hızlı gör, küçük bölgeyi ayır, sağlam yükü besle
Problem yükü: C+D = 1,5 MW
Hedef: süreyi ve sağlanamayan enerjiyi karşılaştır
Sesli anlatım metni
Bir önceki derste radyal, loop ve network dağıtım yapılarının servis sürekliliğini nasıl etkilediğini gördük. Bugün aynı ağın işletme tarafına geçiyoruz. Dağıtım sistemi artık sadece iletken, trafo ve anahtardan oluşan pasif bir yapı değildir. Sahadaki ölçümler merkeze taşınır, alarm durumları izlenir, bazı anahtarlar uzaktan açılıp kapatılır ve arıza sonrası besleme daha hızlı geri getirilmeye çalışılır. Bu işlerin genel adı dağıtım otomasyonudur. Bu dersin ana sorusu şu: Supervisory Control and Data Acquisition, yani Skada, dağıtım otomasyonu içinde ne işe yarar?

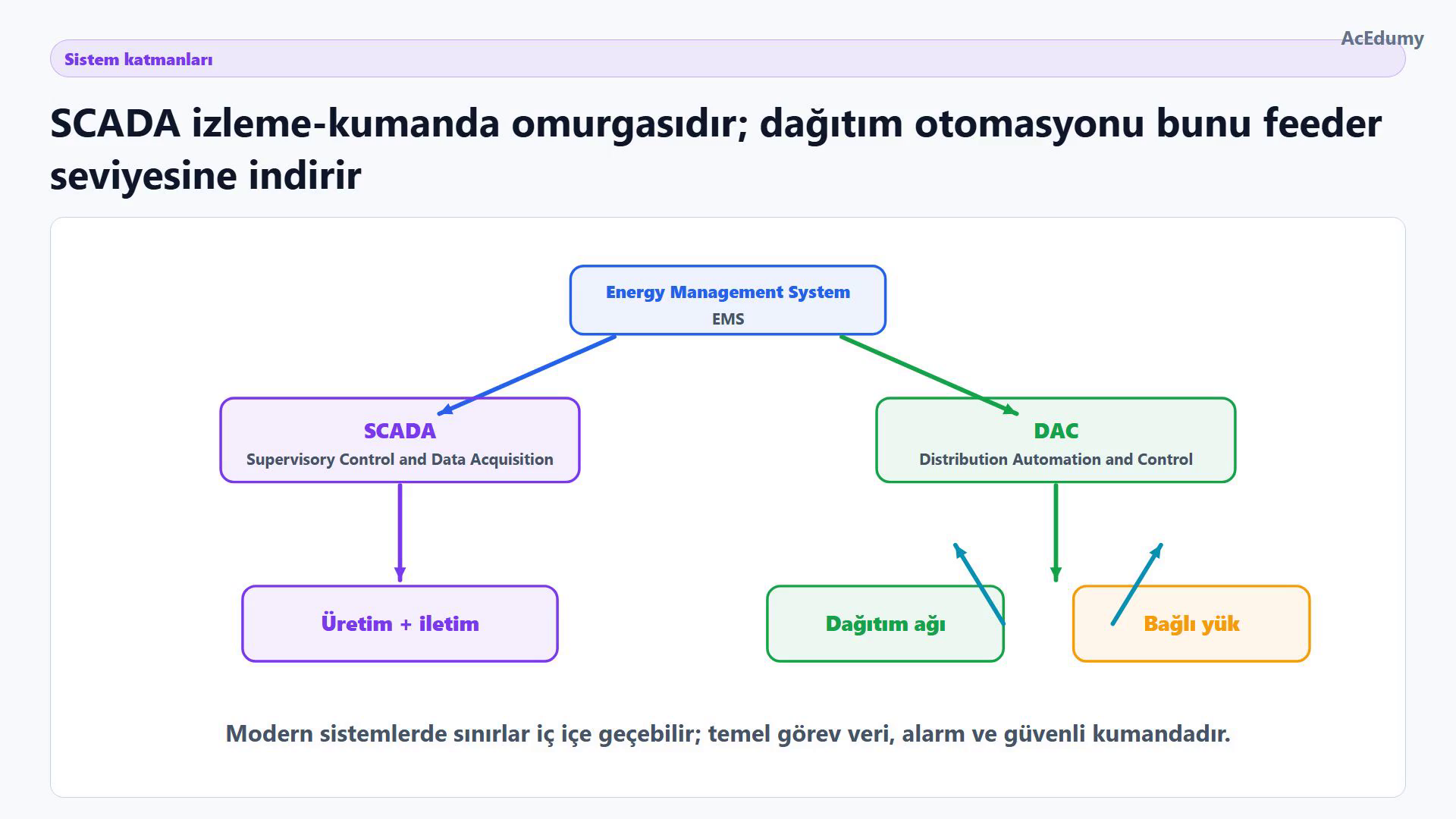

2. EMS, SCADA ve dağıtım otomasyonu rollerini ayır
Sınırlar modern sistemlerde örtüşebilir; önemli olan hangi katmanın hangi veriyi ve kumandayı yönettiğidir.
EMS: güç sistemine üst seviyeden bakar
SCADA: veri toplama, durum gösterme, alarm ve uzaktan kumanda
DAC: Distribution Automation and Control
DAC feeder, trafo, yük ve saha anahtarlarına iner
Olay ölçümü saha cihazında doğar
SCADA merkezde görünürlük ve kumanda omurgası olur
Dağıtım yönetimi feeder topolojisini ve yükleri yorumlar
Yaygın hata: SCADA ile bütün otomasyonu eş anlamlı sanmak
Doğru ayrım: üst yönetim → izleme/kumanda → saha uygulaması
Sesli anlatım metni
Kitaptaki ayrım önemlidir. Enerji yönetim sistemi, yani Energy Management System, tüm güç sistemine üst seviyeden bakar. Supervisory Control and Data Acquisition, yani Skada sistemi, klasik olarak üretim ve iletim tarafındaki izleme ve uzaktan kontrol işlerini kapsar. Dağıtım tarafında ise Distribution Automation and Control, yani dağıtım otomasyonu ve kontrol sistemi, feeder'ları, dağıtım trafolarını, bağlı yükleri ve saha anahtarlarını izler. Pratikte bu sınırlar modern sistemlerde iç içe geçebilir. Ama öğrenci için temel fikir şudur: Skada veri toplar, durumu gösterir ve uzaktan kumanda imkanı verir; dağıtım otomasyonu ise bu yeteneği feeder seviyesine, hatta bazı durumlarda tüketiciye kadar taşır.

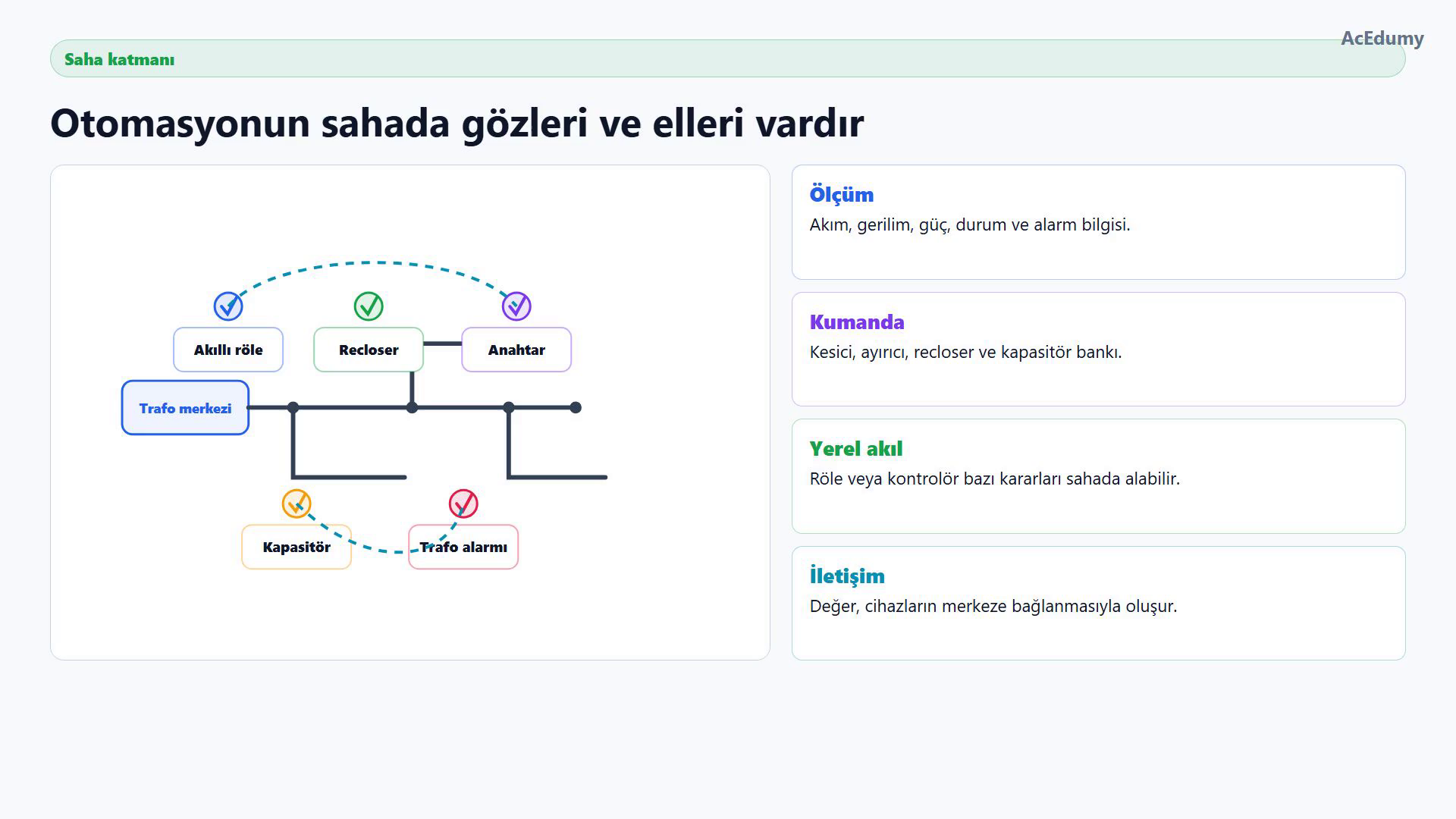

3. Otomasyonun gözlerini ve ellerini eşleştir
Sensör ve röleler durumu algılar; kumandalı anahtarlar ve düzenleyici cihazlar sahada eylem üretir.
Gözler: akım, gerilim, güç ve güç faktörü ölçümü
Durumlar: kesici açık/kapalı, trafo sıcaklığı, alarm
Yerel akıl: akıllı röle ve kontrolör
Eller: kesici, ayırıcı, recloser ve sectionalizer
Düzenleme: kapasitör bankı ve kademe değiştirici
İletişim ağı cihazı kontrol merkezine bağlar
Ölçüm yoksa operatör gerçek durumu göremez
Güvenilir komut yoksa uzaktan kontrol risk üretir
Cihaz + iletişim + merkez birlikte otomasyon sistemidir
Sesli anlatım metni
Sahada otomasyonun gözleri ve elleri vardır. Gözler; akım, gerilim, güç, güç faktörü, kesici durumu, trafo sıcaklığı ve alarm bilgisi gibi ölçümleri toplayan sensörler ve akıllı elektronik cihazlardır. Eller ise uzaktan kumanda edilebilen kesiciler, ayırıcılar, recloser'lar, sectionalizer'lar, kapasitör bankları ve yük altında kademe değiştiricileridir. Bu cihazların her biri tek başına mucize yaratmaz. Değer, bu cihazların iletişim ağı ve kontrol merkeziyle birlikte çalışmasından gelir. Ölçüm gelmezse operatör durumu göremez; komut güvenilir gitmezse uzaktan kontrol işletme riski doğurur.

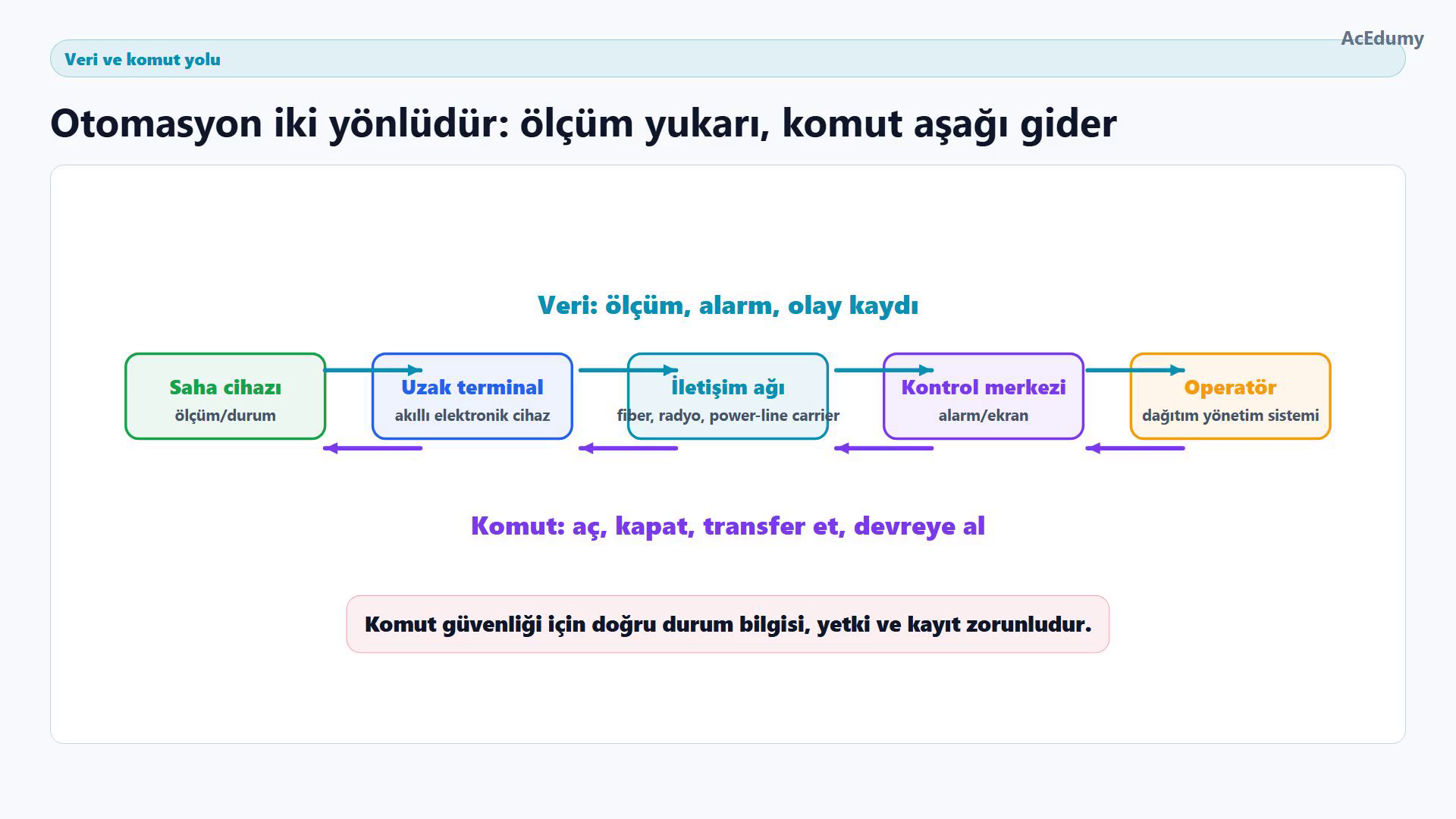

4. Ölçüm ve komutun iki yönlü yolunu izle
Her kumanda doğru durum bilgisi, yetki, koruma uyumu ve olay kaydıyla desteklenmelidir.
1) Saha cihazı ölçüm veya durum üretir
2) Uzak terminal ya da akıllı röle veriyi paketler
3) İletişim ağı veriyi kontrol merkezine taşır
4) SCADA alarmı, zamanı ve cihaz durumunu gösterir
5) Operatör topoloji ve güvenlik koşullarını doğrular
6) Aç/kapat komutu ters yönde sahaya gider
7) Son durum geri bildirimle yeniden doğrulanır
Yalnız veri toplamak otomasyon döngüsünü tamamlamaz
Ölç → doğrula → komut ver → sonucu izle
Sesli anlatım metni
Bir otomasyon olayını veri yolu olarak düşünelim. Önce sahadaki cihaz ölçüm veya durum bilgisini üretir. Bu veri uzak terminal birimi, haberleşme cihazı veya akıllı röle üzerinden kontrol merkezine taşınır. Merkezde operatör ekranı, alarm listesi ve dağıtım yönetim yazılımı bu veriyi anlamlı hale getirir. Sonra gerekiyorsa ters yönde bir komut gönderilir: bir anahtar açılır, bir recloser tekrar kapatılır, bir kapasitör bankı devreye alınır veya bir yük transferi yapılır. Yani otomasyon iki yönlüdür: sadece veri toplamak değil, güvenli ve izlenebilir komut göndermek de gerekir.
5. Ardışık otomasyon olayının restorasyon süresini hesapla
Hızlı restorasyon, alarmdan izolasyona ve geri beslemeye kadar bütün işlevlerin doğru sırada çalışmasına bağlıdır.
Verilen: işlemler ardışık; süreler toplanır
Alarmın merkeze gelişi: 5 s
Operatör + topoloji doğrulaması: 20 s
İki izolasyon anahtarı:
$\displaystyle 2\cdot 4 = 8 s$
Tie anahtarının kapanması: 5 s
t_otomasyon = 5 + 20 + 8 + 5
t_otomasyon = 38 s
Dakika karşılığı: 38/60 = 0,633 dk
Manuel süre 45 dk olduğundan otomasyon çok daha hızlıdır
Sanity check: bütün pozitif süreler toplamda yer aldı
Sesli anlatım metni

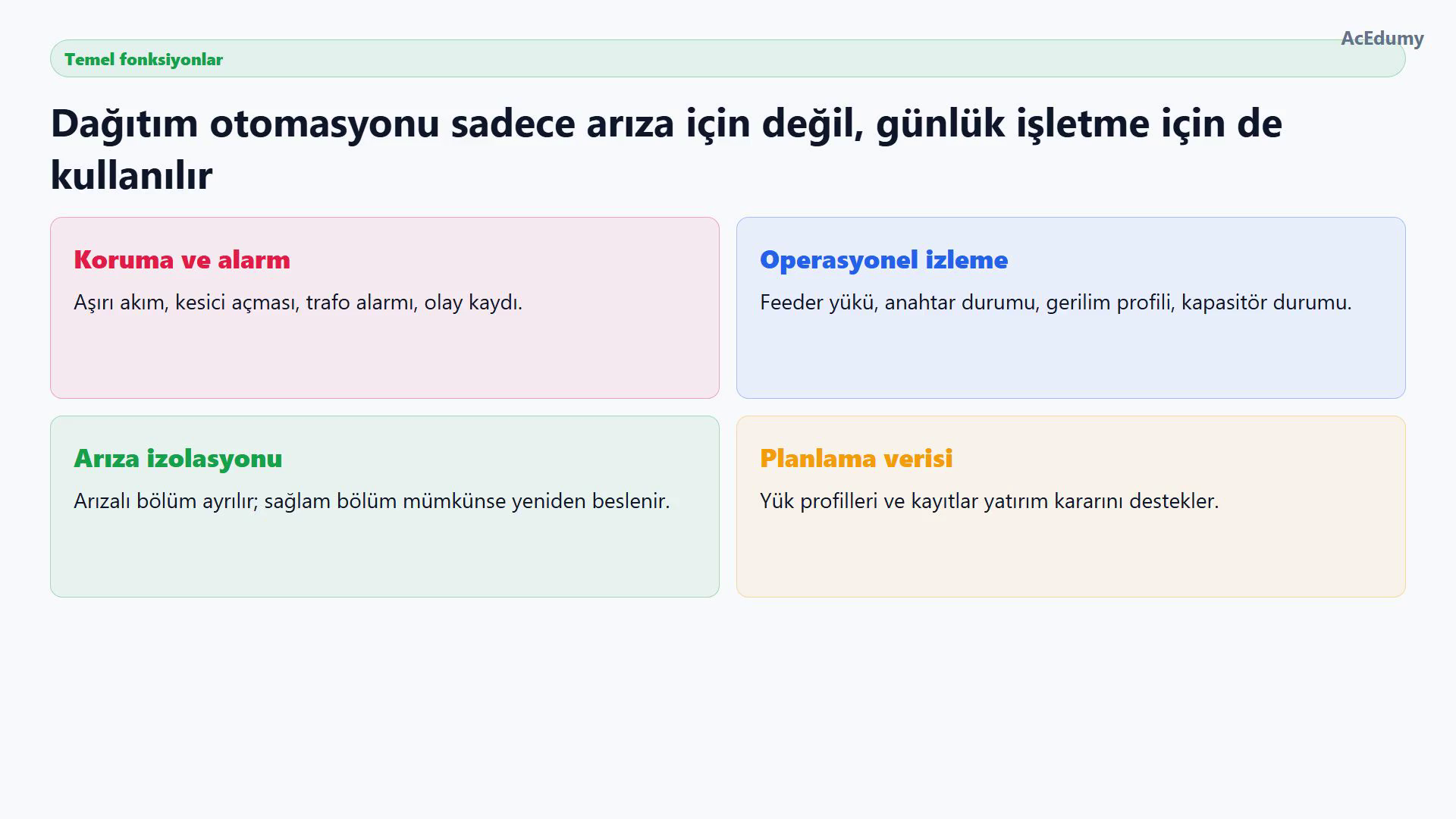

Dağıtım otomasyonunun fonksiyonları birkaç grupta toplanabilir. Birincisi koruma ve alarmdır: aşırı akım, kesici açması, trafo alarmı ve arıza bilgisi hızlı görülür. İkincisi operasyonel kontrol ve izleme fonksiyonudur: feeder yükleri, anahtar durumları, gerilimler ve kapasitör bankları takip edilir. Üçüncüsü arıza izolasyonu ve servis restorasyonudur. Bir arıza olduğunda, arızalı bölüm ayrılır ve sağlam kısımlar mümkünse başka yoldan beslenir. Dördüncüsü planlama ve kayıt tarafıdır: olay kayıtları, yük profilleri ve ölçümler gelecekteki yatırım kararlarını destekler.
6. Sağlanamayan enerjiyi ve güvenlik kapılarını hesapla
Hız kazancı, koruma koordinasyonu ve saha güvenliğini atlama yetkisi vermez.
Sağlanamayan enerji: E_kesinti = P_kesilen·t
Manuel:
$\displaystyle t =\frac{ 45}{60 }= 0,75 h$
E_manuel = 1,5 MW·0,75 h = 1,125 MWh
Otomasyonlu:
$\displaystyle t =\frac{ 38}{3600 }= 0,01056 h$
E_otomasyon = 1,5·0,01056 = 0,01583 MWh
0,01583 MWh = 15,83 kWh
Azalma = (1,125−0,01583)/1,125·100
Kesinti enerjisi azalması ≈ %98,59
Birim kontrolü: MW·h = MWh

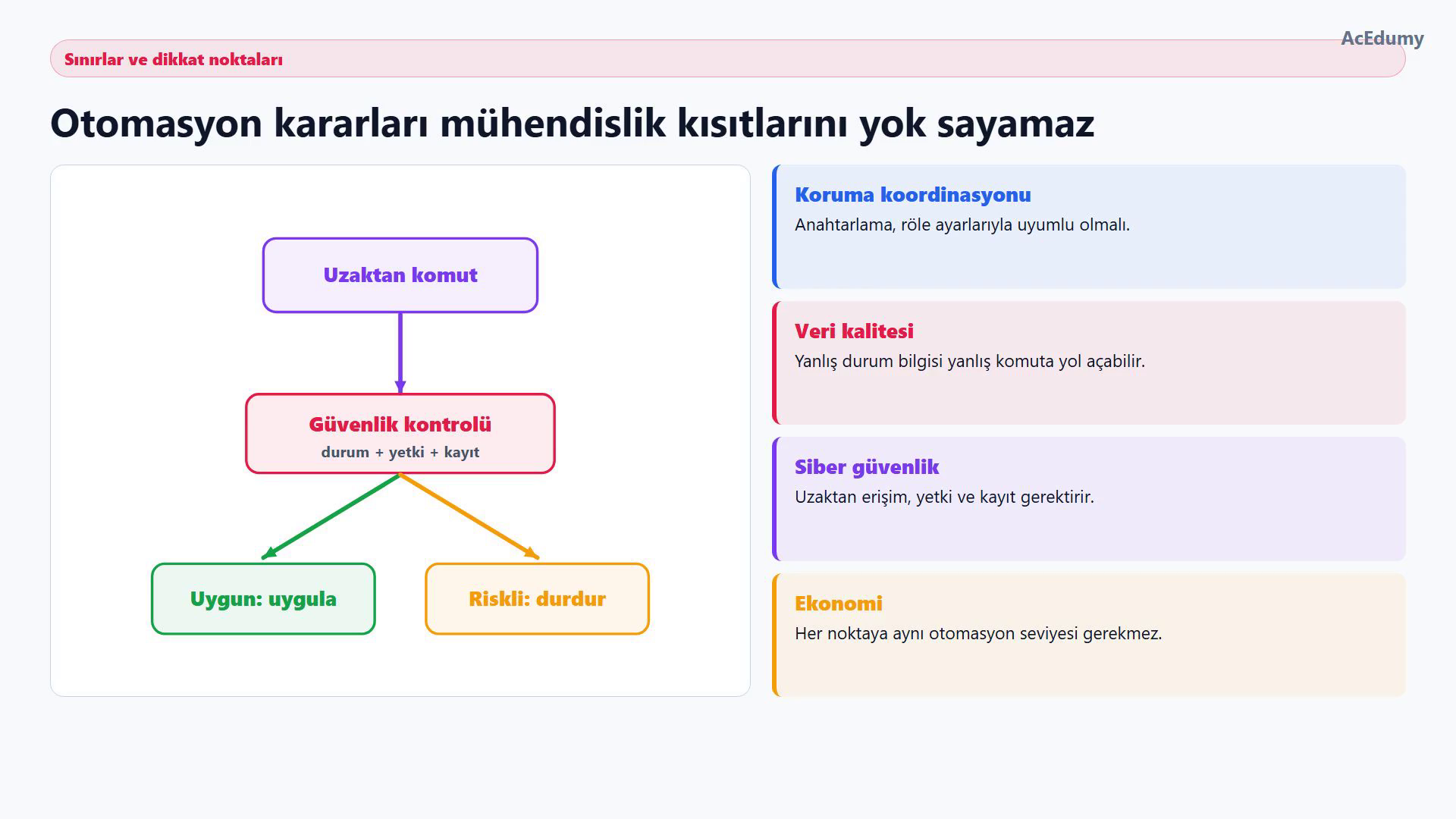

Komut kapıları: koruma uyumu + saha güvenliği + yetki + kayıt
Yaygın hata: hızlı restorasyonu koşulsuz otomatik kapama sanmak
Sesli anlatım metni
Fakat otomasyon her problemi otomatik olarak çözmez. Bir uzaktan kumanda kararı, koruma koordinasyonuna, saha güvenliğine, ekipman sınırlarına ve gerçek topolojiye uygun olmalıdır. Haberleşme gecikmesi, veri kalitesi, siber güvenlik, yanlış durum bilgisi ve bakım prosedürleri ciddi mühendislik konularıdır. Ayrıca otomasyon yatırımı maliyetlidir; her lateral veya her küçük yük noktası aynı seviyede otomasyon gerektirmez. Bu yüzden iyi tasarım, en kritik noktalara ölçüm ve kontrol koyar; operatöre doğru bilgiyi verir; ama sahadaki güvenlik kurallarını ve manuel doğrulamayı yok saymaz.

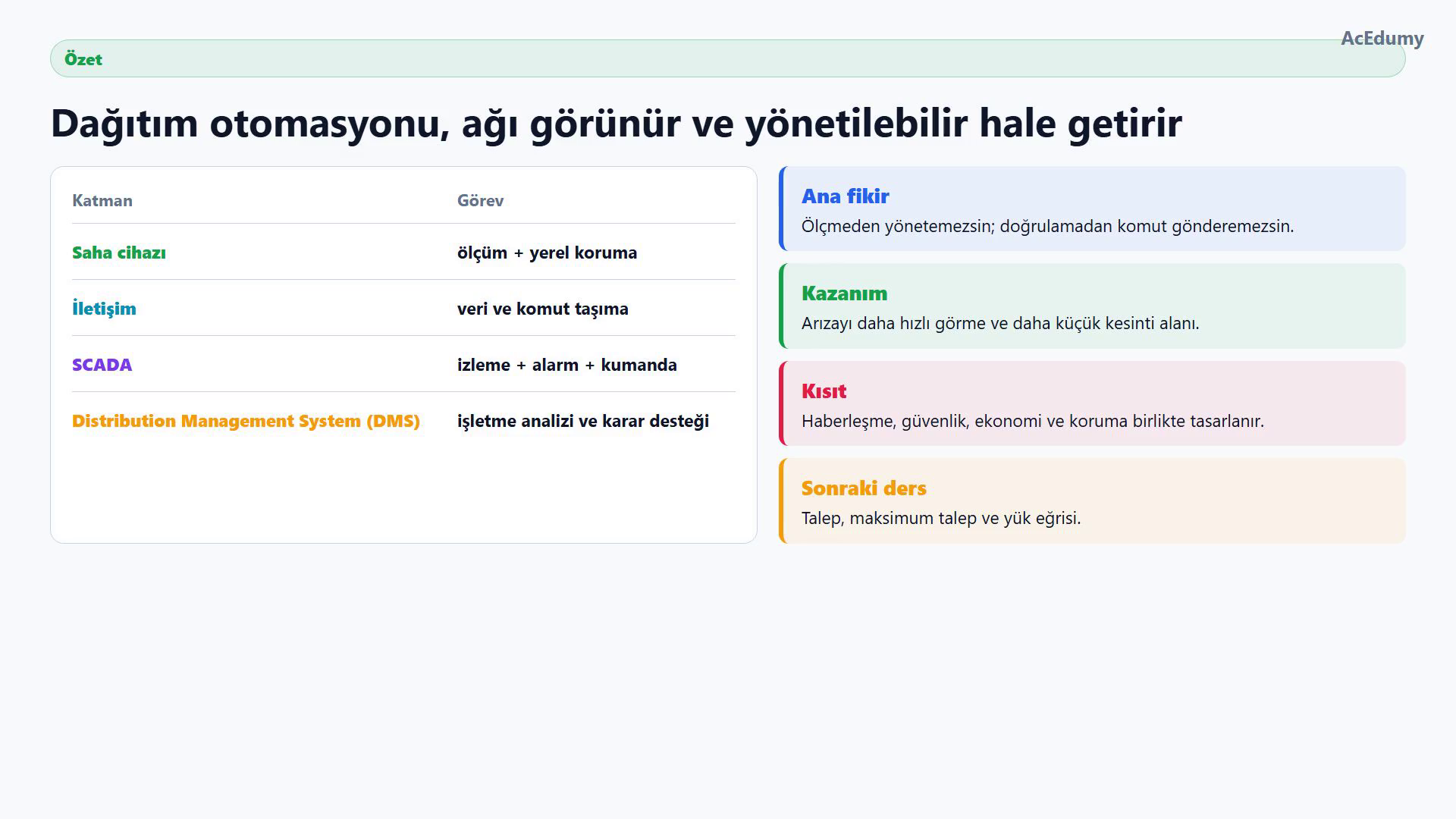

7. Ölçümden güvenli restorasyona bütün zinciri toparla
Ölçmeden yönetemezsin; doğru durumu ve yetkiyi doğrulamadan güvenli komut gönderemezsin.
Saha cihazı: ölçüm, durum ve yerel koruma
İletişim: veri ve komutu iki yönde taşır
SCADA: izleme, alarm, kayıt ve kumanda omurgası
DMS/DAC: feeder işletmesi ve karar desteği
Örnek restorasyon: 45 dk yerine 38 s
Örnek kesinti enerjisi: 1,125 MWh → 15,83 kWh
Kazanç: daha küçük ve kısa kesinti; daha iyi işletme verisi
Kısıt: haberleşme, siber güvenlik, koruma ve ekonomi
Sıradaki konu: talep, maksimum talep ve yük eğrisi
Sesli anlatım metni
Özetleyelim. Dağıtım otomasyonu, dağıtım ağının ölçülmesini, izlenmesini ve belirli cihazların uzaktan kontrol edilmesini sağlar. Skada bu yapının veri toplama, izleme, alarm ve uzaktan kumanda omurgasıdır. Sahada sensörler, akıllı röleler, recloser'lar, anahtarlar ve kapasitör bankları bulunur. Kontrol merkezinde operatör ekranı ve dağıtım yönetim yazılımı bulunur. Amaç; arızayı daha hızlı görmek, daha küçük bir alanı enerjisiz bırakmak, gerilim ve yük durumunu daha iyi yönetmek ve planlama için veri toplamaktır. Bir sonraki derste yük tarafına geçeceğiz: talep, maksimum talep ve yük eğrisi nedir?
