#01 Diyot modelleri — ideal, silisyum, germanyum ve I–V eğrisi

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

1. 1. Diyot ne yapar?

   Diyot: akımı yöne bağlı denetleyen iki uçlu eleman

   Uçlar: anot (A) ve katot (K)

   İleri kutuplama (forward bias) → iletime yaklaşır

   Ters kutuplama (reverse bias) → akımı büyük ölçüde keser

   Amaç: fiziksel diyot ile analiz modelini karıştırmamak

   Sesli anlatım metni

   Elektronik Temelleri'nin ilk dersine diyotla başlıyoruz. Diyot, davranışı uçlarına uygulanan gerilimin yönüne bağlı olan iki uçlu bir yarı iletken elemandır. Uçlarına anot ve katot deriz. Anot katoda göre daha pozitif olduğunda ileri kutuplama, ters durumda ters kutuplama oluşur. İlk yaklaşımda diyotu tek yönde akıma izin veren bir eleman gibi düşünebiliriz. Fakat gerçek diyot ile devre hesabında kullandığımız ideal ve sabit gerilimli modeller aynı şey değildir. Bu derste önce yönleri tanımlayacak, sonra üç analiz modelini ve gerçek akım-gerilim eğrisini birbirinden ayıracağız.

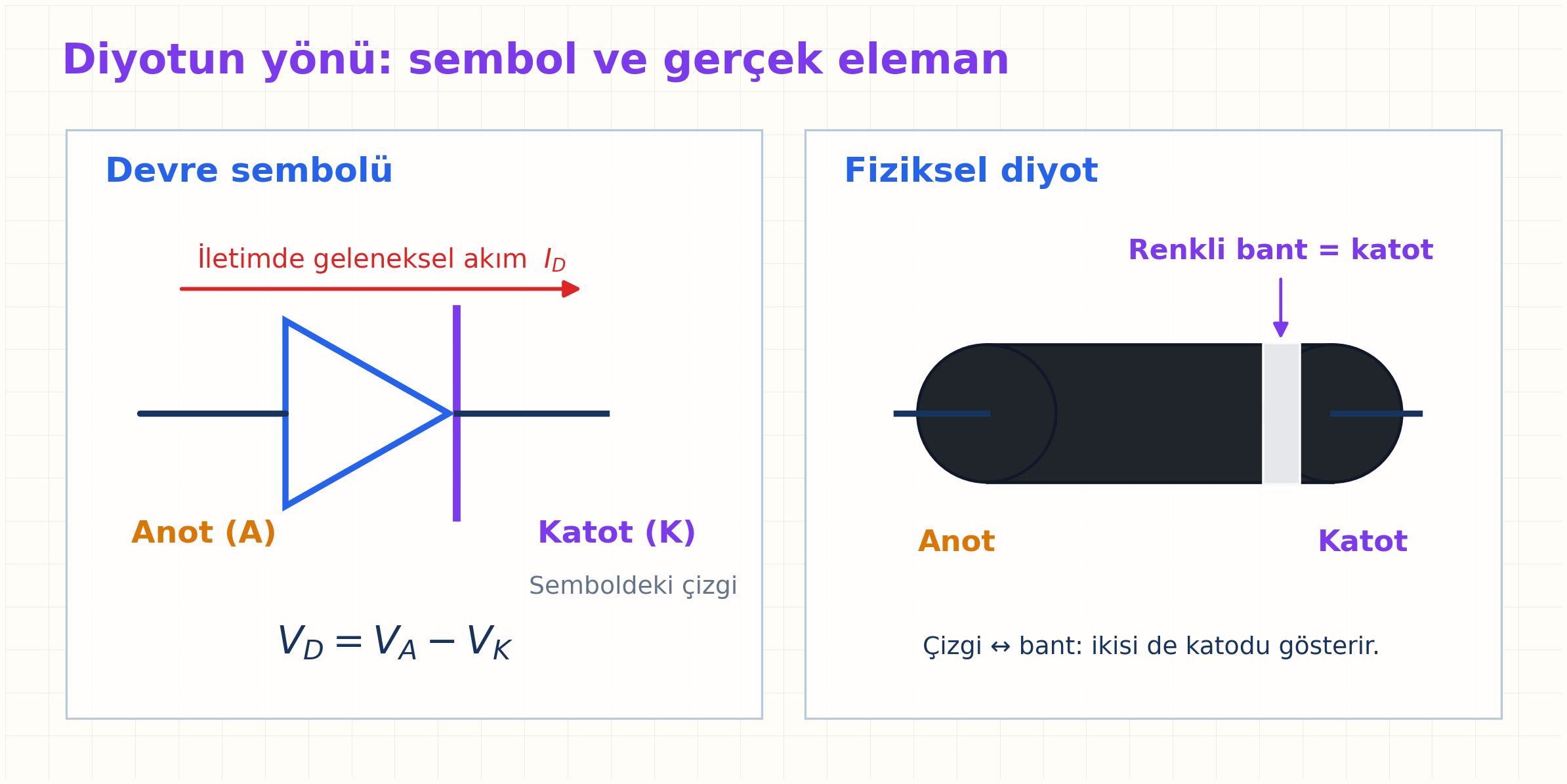

2. 2. Anot ve katot



   Sembol çizgisi = katot (K)

   Fiziksel gövdedeki bant = katot (K)

   V_D = V_A − V_K

   Pozitif I_D referansı: anot → katot

   V_D > 0 ise diyot ileri kutuplamaya yönelir.

   Sesli anlatım metni

   Önce yönleri kesinleştirelim. Diyot sembolündeki dik çizgi katodu gösterir. Fiziksel bir silindirik diyotta gövde üzerindeki renkli bant da katot tarafını işaretler. Diğer uç anottur. Diyot gerilimini V D eşittir V A eksi V K biçiminde tanımlıyoruz. Pozitif diyot akımı I D'nin referans yönü de anottan katoda doğrudur. Bu işaret seçimi önemlidir; çünkü iletim veya kesim varsayımını sonuçta bu gerilim ve akım işaretleriyle kontrol edeceğiz. Ezberlenecek kısa bağ şudur: semboldeki çizgi ile gövdedeki bant aynı ucu, yani katodu gösterir.

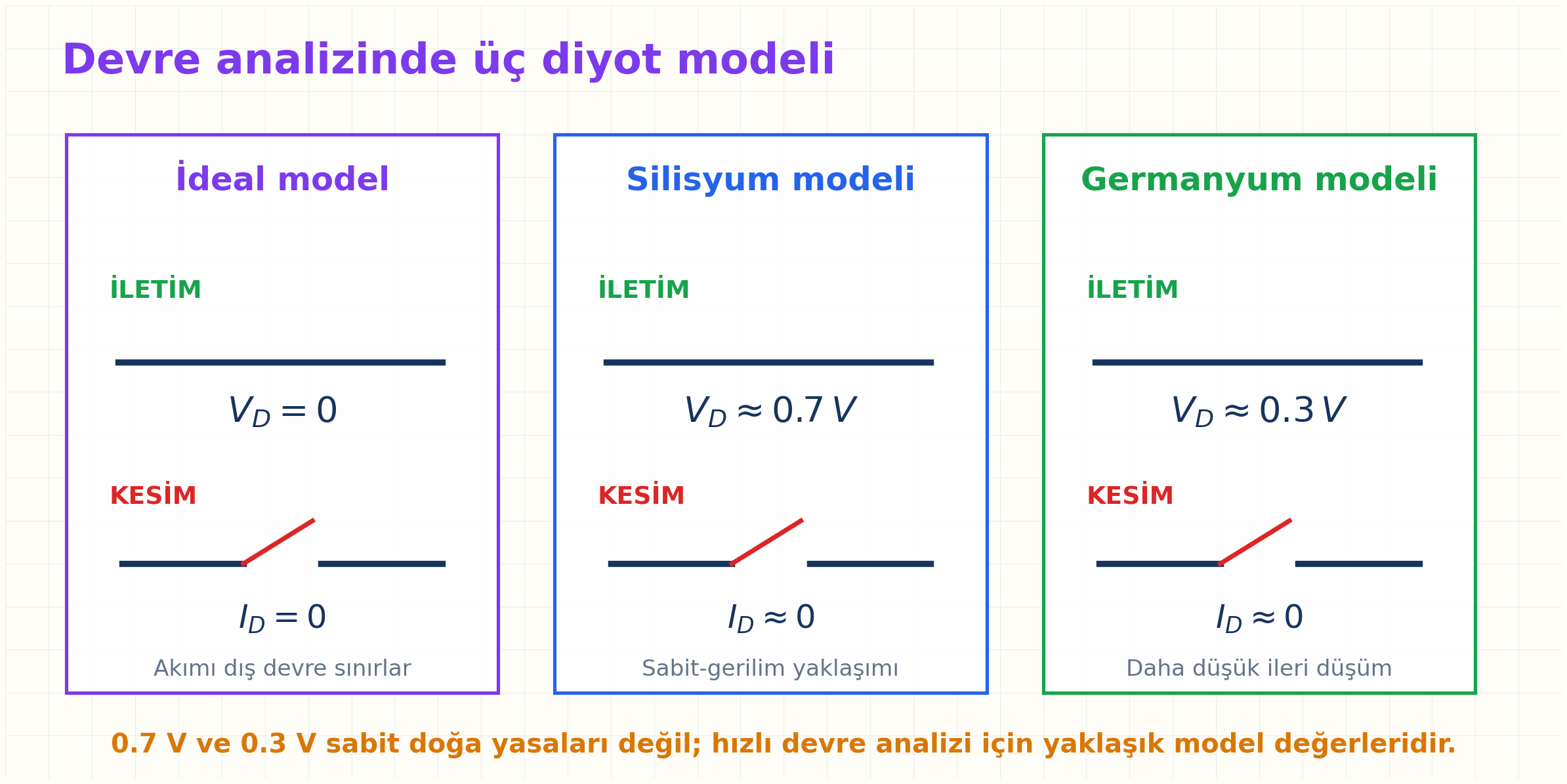

3. 3. İdeal model

   İdeal diyot iki durumlu bir anahtar modelidir:

   İLETİM (ON): V_D = 0, I_D ≥ 0 → kısa devre

   KESİM (OFF): I_D = 0, V_D ≤ 0 → açık devre

   Akımın değerini kaynak ve dış devre belirler.

   İdeal model, gerçek diyotun kayıpsız yaklaşık temsilidir.

   Sesli anlatım metni

   İlk model ideal diyottur. Bu, gerçek elemanın bütün ayrıntılarını değil, yön seçme davranışını temsil eden iki durumlu bir anahtar modelidir. İletimdeyken diyotu kısa devre kabul ederiz; üzerindeki gerilim sıfırdır ve seçtiğimiz yöndeki akım negatif çıkmamalıdır. Kesimdeyken diyotu açık devre kabul ederiz; akımı sıfırdır ve anot katoda göre pozitif olmamalıdır. Çok önemli bir düzeltme: ideal diyot sınırsız akım üreten bir kaynak değildir. İletimde oluşacak akımı gerilim kaynağı, dirençler ve devrenin geri kalanı belirler. İdeal model yalnız diyotun ileri gerilim düşümünü sıfır varsayar.

4. 4. Silisyum modeli

   Sabit-gerilimli silisyum yaklaşımı:

   İLETİM: V_D ≈ 0,7 V ve I_D ≥ 0

   KESİM: I_D ≈ 0

   0,7 V kesin eşik değil, pratik analiz değeridir.

   Gerçek V_D; akıma, sıcaklığa ve elemana bağlıdır.

   Sesli anlatım metni

   İkinci model, devre sorularında en sık kullanılan sabit gerilimli silisyum yaklaşımıdır. Diyot iletimdeyse üzerinde yaklaşık sıfır virgül yedi volt bırakır, kesimdeyse akımını yaklaşık sıfır alırız. Buradaki sıfır virgül yedi volt, açma kapama anında değişmeyen kesin bir doğa yasası değildir. Gerçek ileri gerilim; akıma, sıcaklığa ve kullanılan diyodun özelliklerine göre değişir. Sıfır virgül yedi volt, temel devre analizini hızlı ve tutarlı yapmak için seçilmiş pratik bir model değeridir. Soruda başka bir model söylenmiyorsa, silisyum diyot için çoğu kez bu yaklaşım kullanılır.

5. 5. Germanyum modeli



   Sabit-gerilimli germanyum yaklaşımı:

   İLETİM: V_D ≈ 0,3 V ve I_D ≥ 0

   KESİM: I_D ≈ 0

   Mantık silisyumla aynı; ileri düşüm daha küçüktür.

   Gerçek germanyum diyotta ters kaçak genellikle daha büyüktür.

   Sesli anlatım metni

   Germanyum diyot için aynı sabit gerilimli model mantığını kullanırız; yalnız iletim gerilimini yaklaşık sıfır virgül üç volt alırız. Böylece iletimde diyot yerine sıfır virgül üç voltluk sabit bir düşüm, kesimde ise açık devre koyarız. Bu değer de gerçek eğrinin yaklaşık temsilidir. Germanyumun ileri gerilim düşümü çoğu silisyum diyottan düşüktür; buna karşılık ters kaçak akımı genellikle daha büyüktür. Üç modeli yan yana okursak fark nettir: ideal model sıfır volt, silisyum yaklaşımı sıfır virgül yedi volt, germanyum yaklaşımı sıfır virgül üç volt kabul eder. Hangi modeli kullanacağımızı soru ve istenen doğruluk belirler.

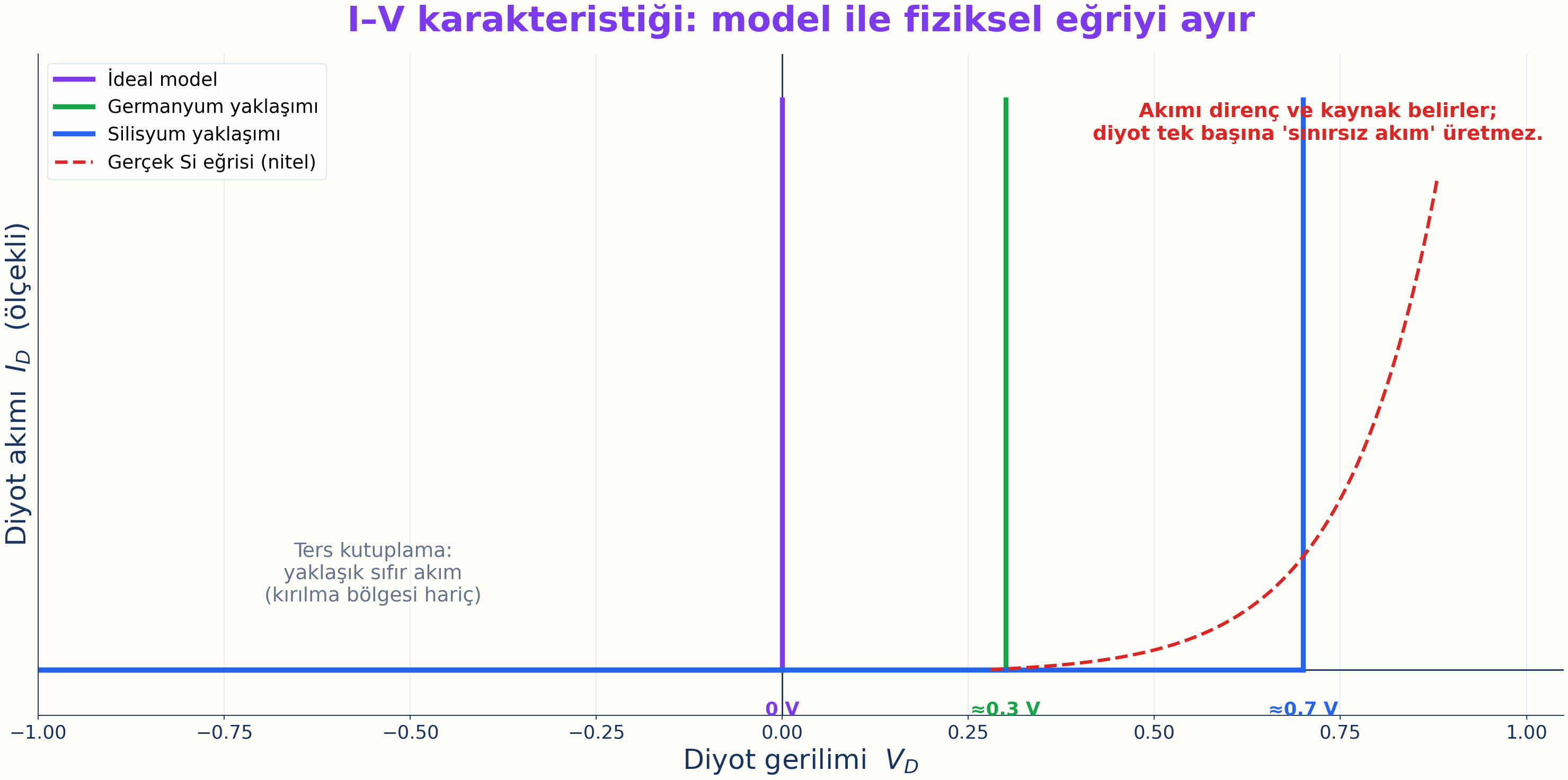

6. 6. I–V eğrisi



   Yatay eksen: V_D Düşey eksen: I_D

   Gerçek ileri bölgede akım doğrusal değil, hızla artar.

   I_D ≈ I_S(e^V_D/(nV_T) − 1)

   Ters bölgede küçük kaçak vardır; kırılma ayrıca incelenir.

   0 / 0,3 / 0,7 V çizgileri yaklaşık modellerdir.

   Sesli anlatım metni

   Şimdi modelleri gerçek akım gerilim karakteristiğiyle ilişkilendirelim. Yatay eksende diyot gerilimi V D, düşey eksende diyot akımı I D vardır. Gerçek bir diyotta ileri akım tek bir eşikte aniden başlamaz; gerilim arttıkça üstel biçimde ve giderek daha hızlı yükselir. Shockley bağıntısı bu davranışın temel ifadesidir, ancak başlangıç devrelerinde çoğu zaman parçalı modeller yeterlidir. Ters kutuplamada küçük bir kaçak akımı bulunur. Ters gerilim çok büyürse kırılma bölgesine girilebilir; bu ilk dersin yaklaşık kesim modelinden ayrı bir konudur. Grafikteki sıfır, sıfır virgül üç ve sıfır virgül yedi volt çizgileri fiziksel eğrinin hesap kolaylığı sağlayan temsilleridir.

7. 7. Çözüm yöntemi

   Her diyot sorusunda aynı sıra:

   1) Kullanılacak modeli seç.

   2) Diyotu ON veya OFF varsay.

   3) Eşdeğer devreyi çiz ve V_D, I_D'yi çöz.

   4) Varsayımı işaret koşullarıyla doğrula.

   Doğrulama yoksa çözüm tamamlanmış sayılmaz.

   Sesli anlatım metni

   Bundan sonraki bütün diyot sorularında kullanacağımız yöntem dört adımdır. Önce sorunun istediği modeli belirleriz: ideal mi, silisyum mu, germanyum mu? Sonra diyotu iletimde veya kesimde varsayarız. Seçtiğimiz duruma göre diyotu kısa devre, açık devre ya da sabit gerilim düşümüyle değiştirip eşdeğer devreyi çözeriz. Son olarak bulduğumuz V D ve I D işaretlerinin ilk varsayımla uyumlu olup olmadığını kontrol ederiz. Örneğin iletimde varsaydığımız ideal diyotta akım seçilen yönün tersine çıkarsa varsayımımız yanlıştır. Bu son kontrol yapılmadan diyot çözümü tamamlanmış sayılmaz.

8. 8. Özet ve sık hatalar

   EBD01 özeti:

   Çizgi/bant → katot; pozitif I_D: anot → katot

   İdeal ON: V_D=0 Si ON: V_D≈0,7 V Ge ON: V_D≈0,3 V

   OFF durumda temel model: I_D≈0

   Model değeri ≠ değişmez fiziksel eşik

   Sonraki ders: bu modellerle devre çözümü

   Sesli anlatım metni

   Özetleyelim. Diyot sembolündeki çizgi ve fiziksel elemandaki bant katodu gösterir. Pozitif akım yönünü anottan katoda, diyot gerilimini anot gerilimi eksi katot gerilimi olarak seçtik. İdeal iletim modelinde gerilim sıfırdır. Sabit gerilimli yaklaşımda silisyum için yaklaşık sıfır virgül yedi, germanyum için yaklaşık sıfır virgül üç volt kullanılır. Kesimde temel model akımı yaklaşık sıfır kabul eder. En sık iki hata, model değerini değişmez fiziksel eşik sanmak ve iletim varsayımını akım yönüyle kontrol etmemektir. EBD01 ile kavram ve modeller tamamlandı. EBD02'de bu kuralları gerçek devre sorularına uygulayacağız.

Kaynak video: Electronics Basics #01 | Introduction to Diodes: Si/Ge/Ideal + I-V Curve (7:09)
