#35 مساران لتيار الدخل: فرع الترانزستور والدخل الكلي

تجد أدناه جميع الأسطر المكتوبة في الدفتر مع النص الكامل للشرح الصوتي.

1. 1. ماذا يقود مصدر الإشارة فعليا؟



   لماذا يزيد تيار المصدر على تيار فرع الترانزستور؟

   مقاومة الانحياز مسار ثان؛ نميز كسب المرحلة والمصدر

   نص الشرح الصوتي

   يتصل مصدر الإشارة بدخل مضخم. تعرف المقاومة التي تراها عند النظر إلى داخل الترانزستور، ولذلك تتوقع تيار دخل معينا. لكن المصدر يعطي تيارا أكبر مما تتوقعه تلك العملية الحسابية. إلى أين يذهب التيار الإضافي؟ توفر مقاومة انحياز القاعدة مسارا ثانيا في هذه الدائرة. سنتتبع المسارين أولا، ثم نجد المقاومة التي يراها المصدر، ونميز كسب المضخم عن الكسب المقاس انطلاقا من المصدر نفسه.

2. 2. ماذا يقود مصدر الإشارة فعليا؟

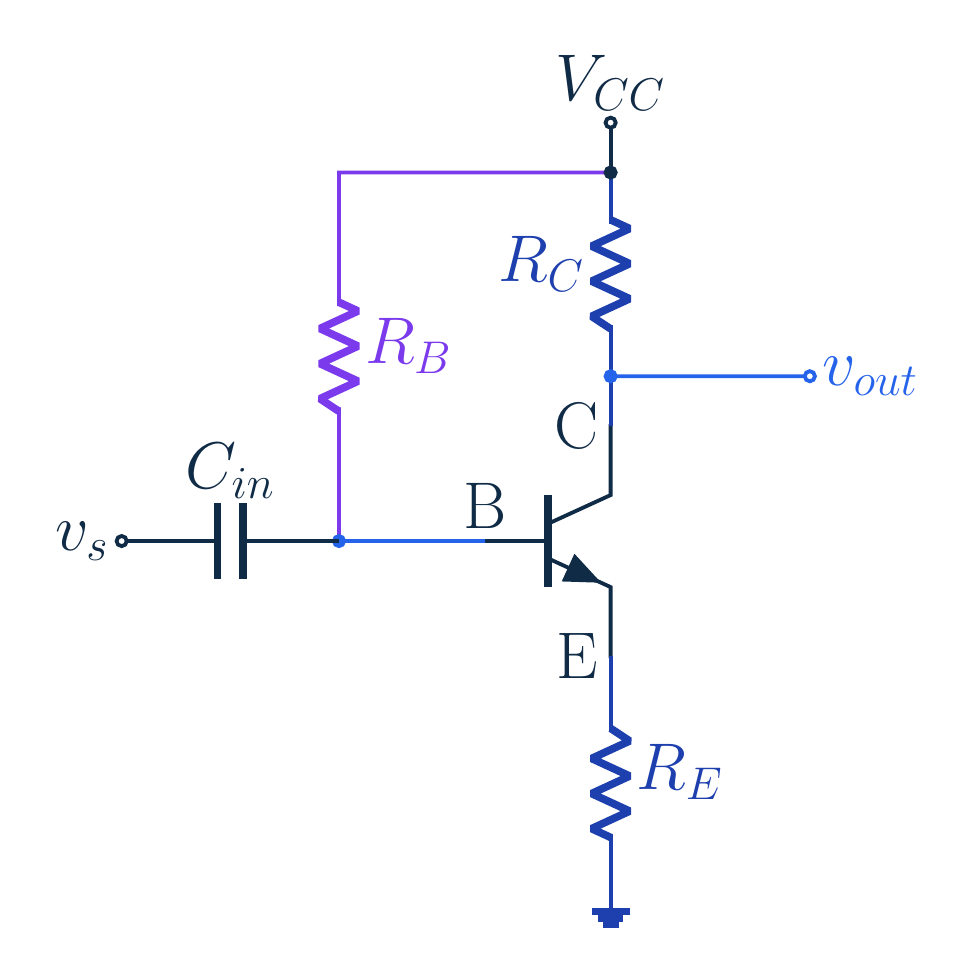

   خرج المجمع: باعث مشترك لا تابع؛ R_E غير متجاوزة

   R_B من التغذية للقاعدة تحدد الانحياز وتسحب تيار إشارة أيضا

   نص الشرح الصوتي

   ما زلنا نأخذ الخرج من المجمع، لذا فهذه دائرة باعث مشترك وليست تابعا للباعث. تتصل مقاومة المجمع بالتغذية الموجبة، ولا يوجد مكثف تجاوز على مقاومة الباعث الخارجية. العنصر الجديد الذي نتتبعه هو المقاومة من التغذية إلى القاعدة. تساعد هذه المقاومة في تحديد نقطة التشغيل المستمر، لكنها تسحب أيضا تيار إشارة. يمكن للعنصر أن يشارك في دائرة الانحياز ودائرة الإشارة الصغيرة بدور مختلف في كل منهما.

3. 3. نفصل دائرة الانحياز عن نموذج الإشارة



   للمستمر يعزل مكثف الربط المولد؛ نحل الانحياز

   للإشارة: المكثف يقارب القصر والتغذية الثابتة أرضي إشارة

   لا نقصر التغذية فعليا ولا نثبت جهد القاعدة المستمر بمولد الإشارة

   نص الشرح الصوتي

   نفصل التحليلين قبل كتابة المعادلات. في التيار المستمر يعزل مكثف ربط مولد الإشارة، ونحل شبكة الانحياز. أما للإشارة الصغيرة في النطاق المتوسط فنقرب المكثف بقصر وتصبح التغذية الثابتة أرضيا للإشارة. لذلك يكون الطرف العلوي لمقاومة القاعدة عند أرضي الإشارة. لا يعني ذلك قصر مصدر التغذية فعليا، ولا يعني أن مصدر جهد مثالي متوسطه صفر يجب أن يثبت جهد القاعدة المستمر عند الصفر.

4. 4. نفصل دائرة الانحياز عن نموذج الإشارة

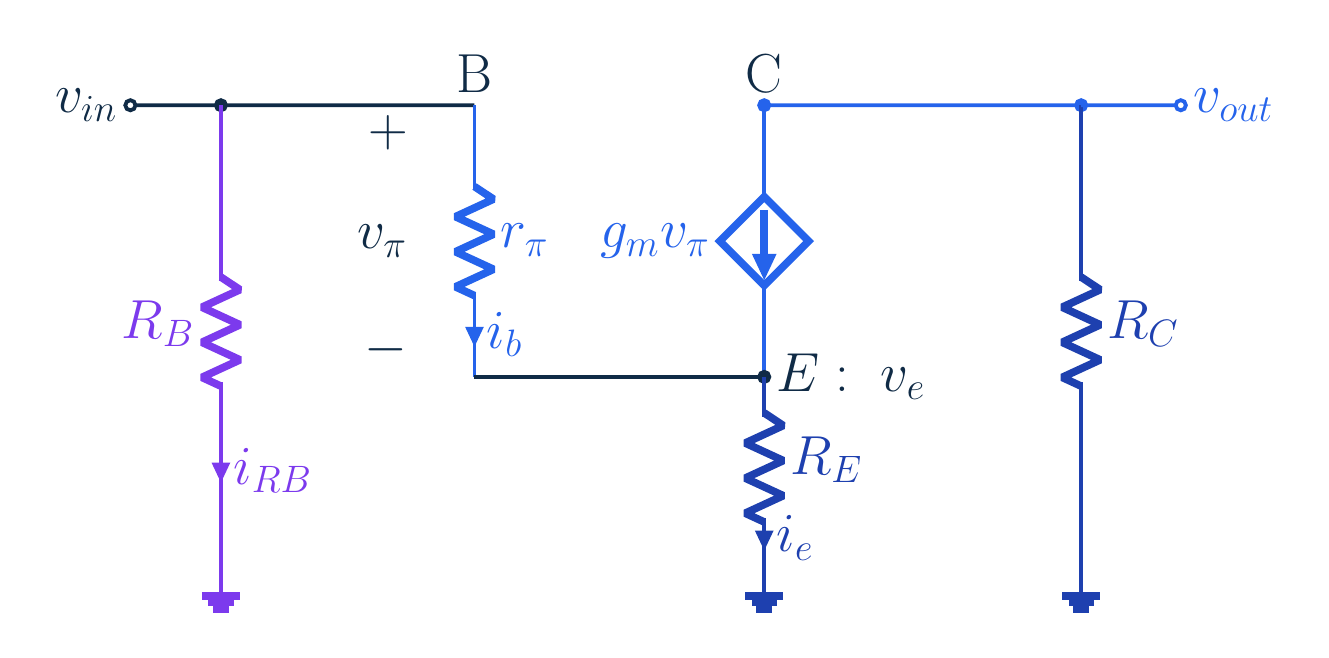

   هايبرد باي:

   $\displaystyle i_{e}=i_{b}+i_{c}; i_{c}=g_{m} v_{\pi }$

   r_o → ∞؛ نهمل السعات؛ ⁦v_in=v_π+v_e⁩

   نص الشرح الصوتي

   نستبدل الترانزستور بنموذج هايبرد باي. يمر تيار القاعدة عبر آر باي إلى الباعث، ويكون تيار المجمع المتحكم فيه جي إم مضروبة في في باي. يمر مجموعهما في مقاومة الباعث. نهمل سعات الترانزستور ونفترض صراحة أن مقاومة الخرج آر أو لا نهائية. يستطيع جهد الباعث التحرك لأن مقاومته تبقى في الدائرة. لذلك يساوي جهد الدخل عند القاعدة مجموع جهد القاعدة والباعث للإشارة وجهد الباعث، وليس في باي وحده.

5. 5. مساران وجهد دخل واحد



   $\displaystyle i_{e}=\left(\beta +1\right)i_{b}; v_{\mathrm{in}}=i_{b} r_{\pi }+i_{e} R_{E}$

   فرع الترانزستور: ⁦R_T=r_π+(β+1)R_E⁩؛ ليس الدخل الكلي

   نص الشرح الصوتي

   ننظر أولا إلى فرع الترانزستور وحده. يساوي تيار الباعث بيتا زائد واحد مضروبة في تيار القاعدة. جهد الدخل هو تيار القاعدة في آر باي، مضافا إليه تيار الباعث في مقاومة الباعث الخارجية. بإخراج تيار القاعدة عاملا مشتركا نحصل على آر باي زائد بيتا زائد واحد في مقاومة الباعث. نسمي مقاومة هذا الفرع آر تي. إنها مقاومة النظر إلى القاعدة مع أثر الباعث، وليست بعد مقاومة دخل المضخم الكلية لأن مقاومة انحياز القاعدة ما زالت متصلة.

6. 6. مساران وجهد دخل واحد

   $\displaystyle i_{\mathrm{RB}}=\frac{v_{\mathrm{in}}}{R_{B}}; i_{b}=\frac{v_{\mathrm{in}}}{R_{T}}$

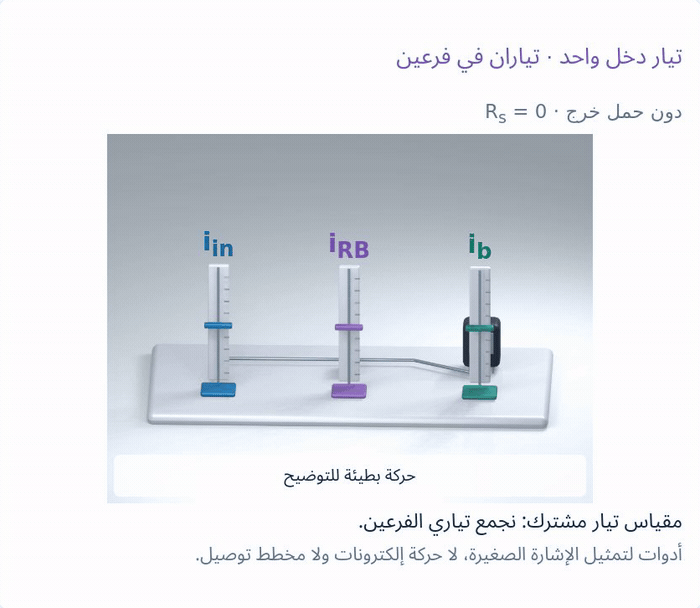

   ⁦i_in=i_RB+i_b⁩؛ لا نستخدم βi_in لتيار المجمع

   نص الشرح الصوتي

   نعيد الآن المسار الآخر. تتصل مقاومة القاعدة وفرع الترانزستور بين عقدة الدخل وأرضي الإشارة. التيار في مقاومة القاعدة هو جهد الدخل مقسوما على آر بي، والتيار الداخل إلى فرع الترانزستور هو جهد الدخل مقسوما على آر تي. يعطي المصدر مجموعهما. هنا التمييز المهم: تيار الدخل الكلي ليس تيار القاعدة. ضرب تيار الدخل الكلي في بيتا يعني خطأ تضخيم التيار الذي يتجاوز الترانزستور عبر مقاومة الانحياز.

7. 7. مساران وجهد دخل واحد



   ⁦R_in=R_B⁩ ∥ R_T؛ أصغر من كل فرع موجب محدود

   حد R_B → ∞ يثبت Q؛ إزالة مقاومة الانحياز فعليا تغيرها

   نص الشرح الصوتي

   نقسم جهد الدخل على التيار الكلي. تجمع موصليتا الفرعين، فتساوي مقاومة الدخل آر بي على التوازي مع آر تي. هذه المقاومة الكلية أصغر من مقاومة أي فرع موجب ومحدود. عندما تصبح آر بي كبيرة جدا في نموذج إشارة صغيرة بنقطة تشغيل ثابتة، يهمل تيارها وتقترب مقاومة الدخل من آر تي. لكن هذا الحد الرياضي يثبت نقطة التشغيل؛ إزالة المقاومة فعليا من دائرة الانحياز تزيل مسار انحياز القاعدة، وليست التجربة نفسها.

8. 8. نعرف الكسب قبل استخدام المعادلة

   كسب المرحلة من جهد القاعدة:

   $\displaystyle v_{o}=-\beta i_{b} R_{C}$

   ⁦A_v=−βR_C/R_T⁩؛ لا نستبدل المقام بمقاومة الدخل الكلية

   نص الشرح الصوتي

   نعرف كسب المرحلة باستخدام الجهد الفعلي عند دخل القاعدة. تزيد الزيادة الموجبة في تيار القاعدة تيار المجمع، فيزداد الهبوط على مقاومة المجمع وينخفض جهد المجمع. جهد الخرج هو سالب بيتا في تيار القاعدة في مقاومة المجمع. نقسمه على جهد الدخل، أي تيار القاعدة في آر تي، فيختصر تيار القاعدة. يصبح الكسب سالب بيتا آر سي مقسوما على آر تي. لا نستبدل آر تي بمقاومة الدخل الكلية هنا، لأن تيار المجمع يعتمد على تيار القاعدة لا تيار المصدر الكلي.

9. 9. نعرف الكسب قبل استخدام المعادلة



   ⁦A_v=−R_C/(1/g_m+(1+1/β)R_E)⁩؛ نهمل مقلوب بيتا فقط عند كبرها

   نصفر الدخل ونزيل الحمل وعند r_o → ∞:

   $\displaystyle R_{\mathrm{out}}=R_{C}$

   نص الشرح الصوتي

   تحتاج نتيجتان مختصرتان إلى ذكر افتراضاتهما. بما أن آر باي تساوي بيتا مقسومة على جي إم، يمكن كتابة المقام الدقيق على صورة مقلوب جي إم مضافا إليه واحد زائد مقلوب بيتا في مقاومة الباعث. نحذف مقلوب بيتا فقط عند بيتا الكبيرة. ولمقاومة الخرج نزيل الحمل الخارجي ونصفر إشارة الدخل المستقلة. مع آر أو اللانهائية لا يعود جهد الاختبار عند المجمع ليؤثر في دخل الترانزستور، فتكون مقاومة الخرج آر سي. ستغير آر أو المحدودة هذه النتيجة.

10. 10. مثال تعليمي إضافي متكامل

    مثال مضاف:

    $\displaystyle V_{\mathrm{CC}}=12 V;\; R_{B}=470 k\Omega ;\; R_{C}=2 k\Omega ;\; R_{E}=1 k\Omega ;\; \beta =100$

    ⁦V_BE=0.7 V⁩؛ ⁦V_T=26 [mV]⁩؛ نتحقق من الانحياز قبل g_m

    نص الشرح الصوتي

    يعرض الأصل اشتقاقا رمزيا لا مسألة مضخم عددية. نضيف الآن مثالا تعليميا منفصلا: تغذية اثني عشر فولت، ومقاومة قاعدة أربعمئة وسبعين كيلو أوم، ومقاومة مجمع اثنين كيلو أوم، ومقاومة باعث واحد كيلو أوم. نستخدم بيتا مئة، وجهد قاعدة وباعث صفر فاصلة سبعة فولت، وجهدا حراريا ستة وعشرين ملي فولت. يبقى مصدر الإشارة مربوطا عبر مكثف. قبل استخدام جي إم نجد نقطة تشغيل مستمر صالحة، لأن مقاومة الانحياز تحدد التيار وتحمل دخل الإشارة لاحقا.

11. 11. مثال تعليمي إضافي متكامل

    $\displaystyle \left(\beta +1\right)R_{E}=101 k\Omega$

    $\displaystyle R_{B}+\left(\beta +1\right)R_{E}=571 k\Omega$

    $\displaystyle V_{\mathrm{CC}}-V_{\mathrm{BE}}=11.3 V; I_{B}=11.3 V/571 k\Omega$

    ⁦I_B≈19.79 [μA]⁩؛ ليس تيار المجمع

    نص الشرح الصوتي

    نحسب تيار القاعدة مع إظهار المقام خطوة خطوة. تيار الباعث يساوي بيتا زائد واحد مضروبا في تيار القاعدة، ولذلك تظهر مقاومة الباعث في حلقة القاعدة بهذا العامل. مئة زائد واحد، مضروبا في واحد كيلو أوم، يعطي مئة وواحد كيلو أوم. نضيف مقاومة القاعدة، أربعمئة وسبعين كيلو أوم، فيصبح المقام خمسمئة وواحدا وسبعين كيلو أوم. الجهد المتبقي بعد الوصلة هو اثنا عشر ناقص صفر فاصلة سبعة، أي أحد عشر فاصلة ثلاثة فولت. نقسم هذا الجهد على المقام. الفولت مقسوما على الكيلو أوم يعطينا ملي أمبير، فتكون النتيجة صفر فاصلة صفر واحد تسعة سبعة تسعة ملي أمبير، أي تسعة عشر فاصلة سبعة تسعة ميكرو أمبير. هذا تيار القاعدة وليس تيار المجمع.

12. 12. مثال تعليمي إضافي متكامل

    $\displaystyle I_{C}=\beta I_{B}\approx 1.979 \left[\mathrm{mA}\right]$

    $\displaystyle I_{E}=\left(\beta +1\right)I_{B}\approx 1.999 \left[\mathrm{mA}\right]$

    ⁦V_E=I_E R_E≈1.999 V⁩؛ نحفظ الدقة

    نص الشرح الصوتي

    ننقل تيار القاعدة إلى علاقات الترانزستور. نحتفظ داخليا بقيمة الآلة الحاسبة قبل التقريب، ونعرض النتائج النهائية مقربة. تيار المجمع يساوي بيتا في تيار القاعدة: نضرب مئة في تسعة عشر فاصلة سبعة ثمانية تسعة ثمانية أربعة اثنين ميكرو أمبير. نحصل على نحو واحد فاصلة تسعة سبعة تسعة ملي أمبير. لتيار الباعث نستخدم بيتا زائد واحد، أي نضرب في مئة وواحد. نحصل على نحو واحد فاصلة تسعة تسعة تسعة ملي أمبير. تيار الباعث أكبر قليلا لأنه يشمل تيار القاعدة أيضا. وأخيرا نضرب تيار الباعث في مقاومة الباعث، واحد كيلو أوم. الملي أمبير في الكيلو أوم يعطي فولت، فيكون جهد الباعث نحو واحد فاصلة تسعة تسعة تسعة فولت فوق الأرضي.

13. 13. مثال تعليمي إضافي متكامل



    $\displaystyle V_{B}=V_{E}+0.7 V\approx 2.699 V$

    $\displaystyle V_{C}=12 V-I_{C} R_{C}\approx 8.042 V$

    ⁦V_CE≈6.043 V⁩؛ ⁦V_C>V_B⁩ يدعم المنطقة الفعالة

    نص الشرح الصوتي

    قبل استخدام نموذج الإشارة الصغيرة نفحص الجهود. جهد القاعدة يساوي جهد الباعث مضافا إليه هبوط الوصلة المفترض، صفر فاصلة سبعة فولت. يعطينا الجمع نحو اثنين فاصلة ستة تسعة تسعة فولت. جهد المجمع يساوي التغذية ناقص هبوط مقاومة المجمع. نضرب تيار المجمع غير المقرب بالملي أمبير في اثنين كيلو أوم، ثم نطرح الهبوط من اثني عشر فولت. نحصل عند المجمع على نحو ثمانية فاصلة صفر أربعة اثنين فولت. نطرح جهد الباعث من جهد المجمع، فنجد جهد المجمع والباعث نحو ستة فاصلة صفر أربعة ثلاثة فولت. المجمع أعلى من القاعدة، لذا تكون وصلة المجمع والقاعدة منحازة عكسيا. ومع انحياز وصلة القاعدة والباعث أماميا، يدعم ذلك فرض منطقة التشغيل الفعالة الأمامية.

14. 14. مثال تعليمي إضافي متكامل



    g_m=I_C/V_T≈0.076115 S=76.115 mS

    ⁦r_π=β/g_m≈1313.805 Ω⁩؛ معامل الترانزستور لا R_in

    نص الشرح الصوتي

    نستخدم تيار المجمع بعد التحقق منه لحساب معاملات الإشارة الصغيرة. الناقلية المتبادلة جي إم هي تيار المجمع مقسوما على الجهد الحراري. نعوض بصفر فاصلة صفر صفر واحد تسعة سبعة ثمانية تسعة ثمانية أربعة أمبير، وبصفر فاصلة صفر اثنين ستة فولت. الناتج نحو صفر فاصلة صفر سبعة ستة واحد واحد خمسة سيمنز، أي ستة وسبعين فاصلة واحد واحد خمسة ملي سيمنز. بعد ذلك تساوي آر باي بيتا مقسومة على جي إم. نقسم مئة على الناقلية المتبادلة غير المقربة بالسيمنز. نحصل على نحو ألف وثلاثمئة وثلاثة عشر فاصلة ثمانية صفر خمسة أوم، أي واحد فاصلة ثلاثة واحد أربعة كيلو أوم. هذه معاملات الترانزستور عند نقطة التشغيل، وليست مقاومة الدخل الكلية للمضخم.

15. 15. مثال تعليمي إضافي متكامل

    $\displaystyle R_{T}=r_{\pi }+101 k\Omega \approx 102.314 k\Omega$

    ⁦R_in=470R_T/(470+R_T)⁩؛ جميع القيم بالكيلو أوم

    ⁦R_in≈84.023 kΩ⁩؛ أصغر من الفرعين

    نص الشرح الصوتي

    نبني الآن مقاومتي الدخل كل واحدة على حدة. مقاومة فرع الترانزستور آر تي هي آر باي زائد بيتا زائد واحد في مقاومة الباعث. حسبنا حد الباعث سابقا فكان مئة وواحد كيلو أوم. نضيف واحد فاصلة ثلاثة واحد ثلاثة ثمانية صفر خمسة كيلو أوم، فتكون مقاومة الفرع نحو مئة واثنين فاصلة ثلاثة واحد أربعة كيلو أوم. يرى مصدر الإشارة أيضا مقاومة الانحياز، أربعمئة وسبعين كيلو أوم، على التوازي. لمقاومتين متوازيتين نضرب القيمتين ونقسم على مجموعهما. نوحد الوحدات بالكيلو أوم، فنضرب أربعمئة وسبعين في مئة واثنين فاصلة ثلاثة واحد ثلاثة ثمانية صفر خمسة، ثم نقسم على مجموع القيمتين. مقاومة الدخل الكلية نحو أربعة وثمانين فاصلة صفر اثنين ثلاثة كيلو أوم. وهي أصغر من مقاومة كل فرع، كما نتوقع من التوازي.

16. 16. مثال تعليمي إضافي متكامل



    المرحلة بلا حمل:

    $\displaystyle A_{v}=-100\times \frac{2}{102.314}\approx -1.955$

    R_T تحدد استجابة المجمع؛ لم نضم مقاومة المصدر والحمل بعد

    نص الشرح الصوتي

    للمجمع غير المحمل نقسم سالب مئة في اثنين كيلو أوم على آر تي. يكون كسب المرحلة نحو سالب واحد فاصلة تسعة خمسة خمسة. إذا استخدمت خطأ مقاومة الدخل الكلية، نحو أربعة وثمانين كيلو أوم، في المقام فستتوقع استجابة مجمع أكبر، لأن بعض تيار المصدر لا يدخل الترانزستور أصلا. تعرف معادلة كسب المرحلة بالنسبة إلى جهد الدخل عند القاعدة، ولم تشمل بعد مقاومة مصدر غير صفرية أو حمل خرج. نبقي التعريفات ظاهرة كي لا يتغير معنى الكسب ضمنيا في الامتداد التالي.

17. 17. نضيف المصدر والحمل ثم نفحص الحدود

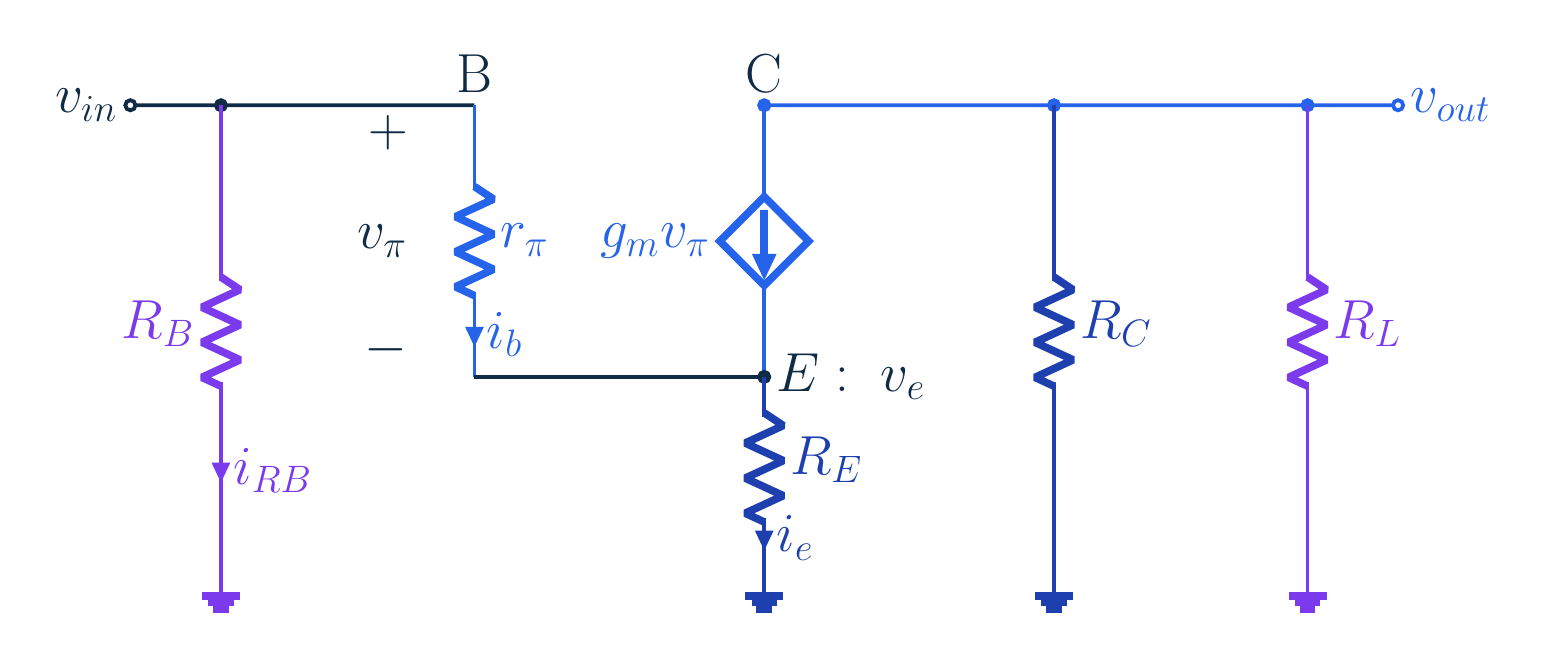

    حمل عبر مكثف ⁦R_L=10 kΩ⁩؛ R_C ∥ ⁦R_L≈1.667 kΩ⁩

    كسب المرحلة المحملة:

    $\displaystyle A_{v}\approx -1.629$

    المرجع جهد القاعدة؛ مكثف الحمل يمنع المستمر فلا يتغير الانحياز

    نص الشرح الصوتي

    نضيف الآن حملا عند المجمع قيمته عشرة كيلو أوم عبر مكثف ربط. في النطاق المتوسط يقارب المكثف القصر، فيرى المجمع آر سي وآر إل على التوازي. نضرب اثنين في عشرة ثم نقسم على مجموعهما، وهو اثنا عشر. حمل المجمع الفعال نحو واحد فاصلة ستة ستة سبعة كيلو أوم. نعوض هذا الحمل في سالب بيتا مضروبة في الحمل ومقسومة على آر تي. مع بيتا مئة وآر تي نحو مئة واثنين فاصلة ثلاثة واحد أربعة كيلو أوم، يكون كسب المرحلة المحملة نحو سالب واحد فاصلة ستة اثنين تسعة. نقيس هذا الكسب من دخل القاعدة، لا من مصدر الإشارة. يمنع مكثف الربط مرور التيار المستمر، لذلك لا يغير الحمل المضاف حساب الانحياز السابق.

18. 18. نضيف المصدر والحمل ثم نفحص الحدود

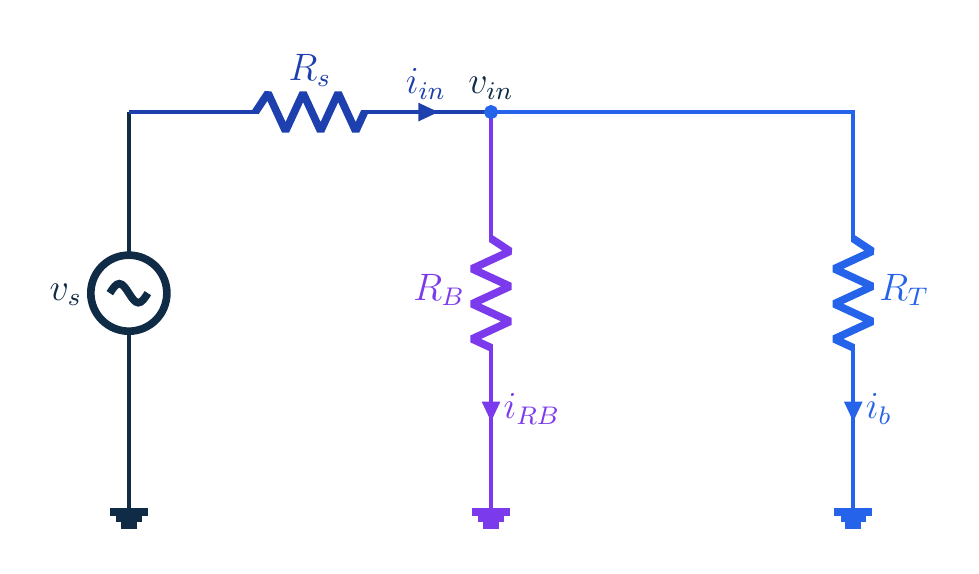

    ⁦R_s=10 kΩ⁩؛ مقسم الدخل ⁦R_in/(R_s+R_in)≈0.894⁩

    كسب المصدر نحو ⁦−1.456⁩؛ الحمل والمصدر يخفضان الكسب بطريقتين

    نص الشرح الصوتي

    نعطي المصدر الآن مقاومة عشرة كيلو أوم. تشكل مقسم جهد مع مقاومة الدخل الكلية، لا مع آر تي وحدها. نقسم أربعة وثمانين فاصلة صفر اثنين ثلاثة على عشرة زائد أربعة وثمانين فاصلة صفر اثنين ثلاثة، بوحدة الكيلو أوم في الجميع. النسبة التي تصل إلى القاعدة نحو صفر فاصلة ثمانية تسعة أربعة. الكسب من المصدر إلى الخرج يساوي كسب المرحلة المحملة مضروبا في نسبة الدخل هذه. سالب واحد فاصلة ستة اثنين تسعة مضروب في صفر فاصلة ثمانية تسعة أربعة يعطينا نحو سالب واحد فاصلة أربعة خمسة ستة. نحتفظ داخليا بالقيم غير المقربة. لدينا تخفيضان منفصلان: حمل المجمع يخفض كسب المرحلة، ومقاومة المصدر تخفض إشارة الدخل.

19. 19. نضيف المصدر والحمل ثم نفحص الحدود

    $\displaystyle v_{s}=1 \left[\mathrm{mV}\right] \to v_{\mathrm{in}}\approx 0.894 \left[\mathrm{mV}\right]$

    i_b=v_in/R_T≈8.734 nA

    ⁦i_RB=v_in/R_B≈1.901 nA⁩؛ لا يمثل أي فرع وحده i_in

    نص الشرح الصوتي

    نطبق تغيرا في المصدر قدره واحد ملي فولت على هذه الدائرة المحملة. نضربه في نسبة الدخل غير المقربة، فنحصل على نحو صفر فاصلة ثمانية تسعة أربعة ملي فولت عند القاعدة. نقسم جهد الدخل على آر تي للحصول على تيار فرع القاعدة، وبشكل منفصل على آر بي للحصول على تيار مقاومة الانحياز. واحد ملي فولت مقسوما على واحد كيلو أوم يساوي واحد ميكرو أمبير. باستخدام جهد الدخل وآر تي بدقتهما الكاملة، ثم التحويل من ميكرو أمبير إلى نانو أمبير، يكون تيار القاعدة نحو ثمانية فاصلة سبعة ثلاثة أربعة نانو أمبير. قسمة الجهد نفسه على أربعمئة وسبعين كيلو أوم تعطينا تيار مقاومة الانحياز نحو واحد فاصلة تسعة صفر واحد نانو أمبير. هذان فرعان مختلفان؛ ولا يمثل أي منهما بمفرده تيار المصدر الكلي.

20. 20. نضيف المصدر والحمل ثم نفحص الحدود

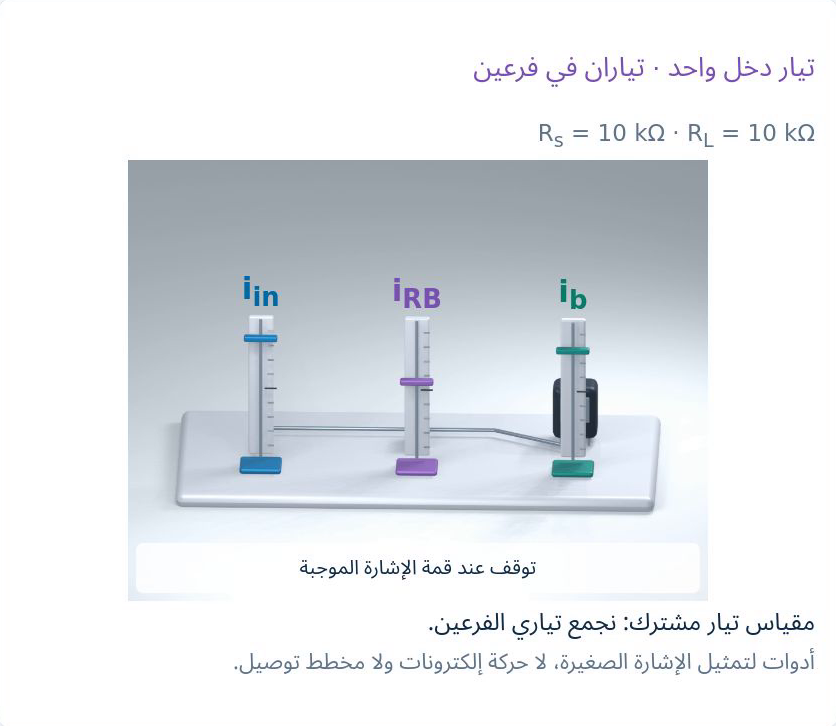

    i_in=i_b+i_RB≈10.636 nA

    $\displaystyle i_{c}=\beta i_{b}\approx 0.873433 \left[\mathrm{μA}\right]$

    $\displaystyle v_{o}=-i_{c}\left(R_{C} ∥ R_{L}\right)\approx -1.456 \left[\mathrm{mV}\right]$

    يطابق كسب المصدر؛ التغير السالب لا يعني جهدا كليا سالبا

    نص الشرح الصوتي

    نتحقق من التيارات قبل حساب الخرج. عند عقدة الدخل نجمع تيار القاعدة وتيار مقاومة الانحياز: المجموع نحو عشرة فاصلة ستة ثلاثة ستة نانو أمبير. عند المجمع نضرب تيار القاعدة فقط في بيتا، وهي مئة. تيار المجمع للإشارة الصغيرة نحو صفر فاصلة ثمانية سبعة ثلاثة أربعة ثلاثة ثلاثة ميكرو أمبير. زيادة تيار المجمع تخفض جهد المجمع عبر الحمل الفعال. نضرب سالب صفر فاصلة ثمانية سبعة ثلاثة أربعة ثلاثة ثلاثة ميكرو أمبير في واحد فاصلة ستة ستة ستة ستة ستة سبعة كيلو أوم. حاصل ضرب الميكرو أمبير في الكيلو أوم بوحدة الملي فولت، لذلك تغير الخرج نحو سالب واحد فاصلة أربعة خمسة ستة ملي فولت. يطابق هذا كسب المصدر مضروبا في جهد المصدر، وهو واحد ملي فولت. تعني الإشارة السالبة انقلاب الإشارة حول نقطة الانحياز، لا أن جهد المجمع الكامل سالب.

21. 21. نضيف المصدر والحمل ثم نفحص الحدود

    الجواب: المصدر يقود مسارين؛ ⁦R_in=R_B⁩ ∥ R_T

    كسب المرحلة من تيار القاعدة؛ كسب المولد يشمل التوهين والحمل

    نثبت الانحياز ونسمي التيارات؛ r_o المحدودة والسعات تحتاج نموذجا أكمل

    نص الشرح الصوتي

    نعود إلى سؤال المصدر. إنه يقود مسارين متوازيين، لذلك تساوي مقاومة دخل المضخم مقاومة انحياز القاعدة على التوازي مع مقاومة فرع الترانزستور. يستخدم كسب المرحلة تيار القاعدة وجهد القاعدة الفعلي، بينما يشمل الكسب من المولد توهين الدخل أيضا. ويغير حمل المجمع مقاومته الفعالة. نبدأ بنقطة انحياز صالحة ونوضح استبدالات المستمر بالإشارة، ونسمي كل جهد وتيار قبل التبسيط. تتطلب مقاومة الخرج المحدودة وسعات الترانزستور والإشارات الكبيرة وتغيرات الانحياز نموذجا أكمل؛ لا تلغيها معادلة كسب مختصرة.

الفيديو المصدر: أساسيات الإلكترونيات #35 | مساران للدخل: ماذا يقود مصدر الإشارة؟ (16:33)
