#01 Üretimden tüketiciye zincir, dağıtım elemanları ve temel mühendislik görevleri

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

1. 1. Dağıtım katmanının yerini belirle

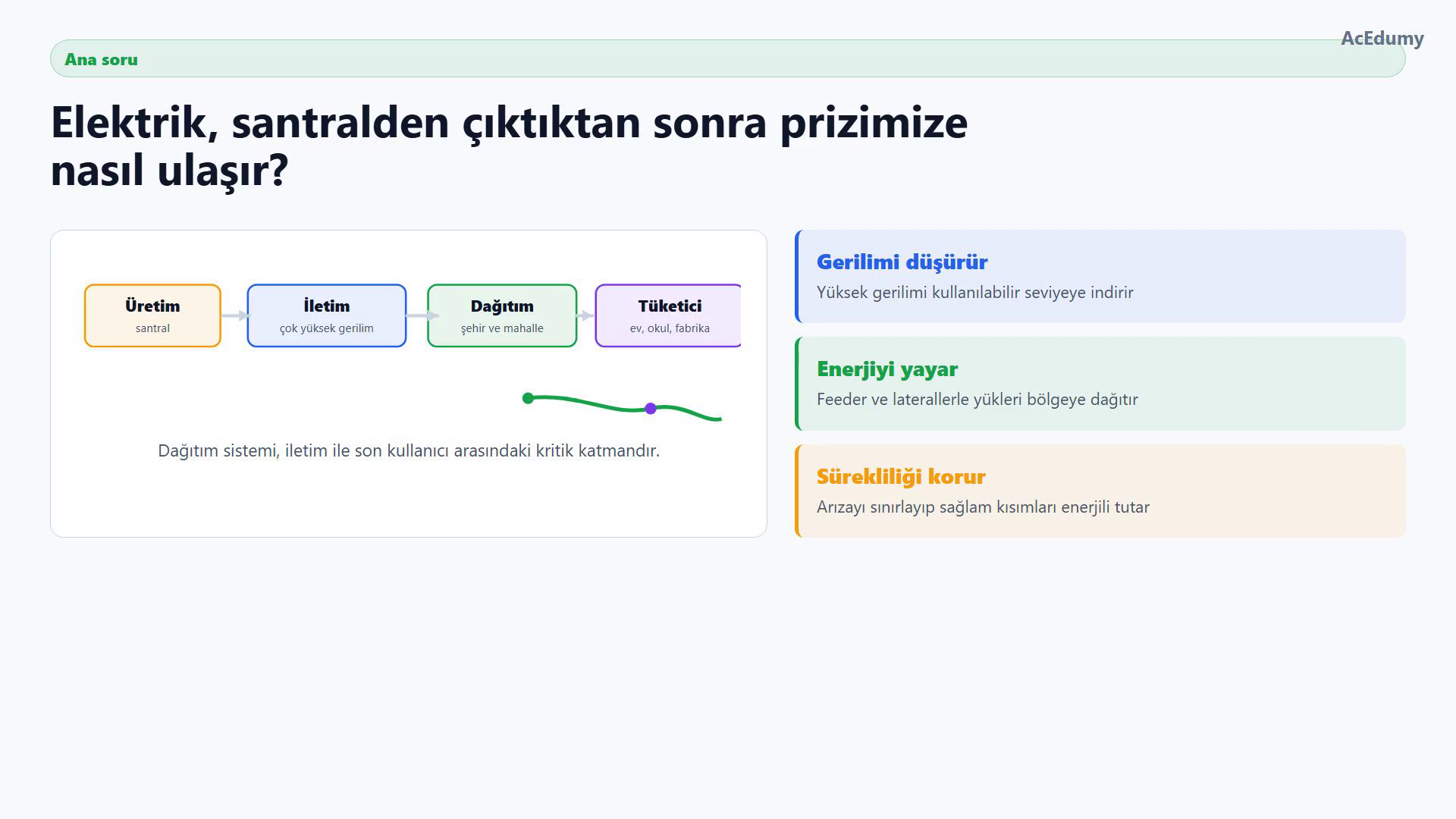

   Ana soru: enerji santralden tüketici panosuna nasıl ulaşır?

   Santral enerjiyi üretir

   İletim, enerjiyi yüksek gerilimle uzak mesafeye taşır

   Dağıtım, bölgesel enerjiyi şehir ve mahalle seviyesine yayar

   Gerilimi son kullanıcı için kullanılabilir düzeye indirir

   Enerjiyi uygun gerilim, süreklilik ve güvenilirlikle ulaştırır

   Dağıtım = iletim ile tüketici arasındaki mühendislik katmanı

   Sesli anlatım metni

   Bu derste elektrik enerjisi dağıtım sisteminin ne olduğunu en baştan kuracağız. Bir santral elektrik üretir; yüksek gerilim hatları bu enerjiyi uzak mesafelere taşır. Ama bizim evimiz, okulumuz, hastanemiz ya da fabrikamız bu enerjiyi doğrudan iletim hattından almaz. Arada çok büyük ve çok kritik bir katman vardır: dağıtım sistemi. Dağıtım sistemi, yüksek gerilimle gelen enerjiyi şehir, mahalle ve tesis seviyesine indirir; sonra güvenli, sürekli ve kullanılabilir bir gerilimle tüketiciye ulaştırır. Yani bu dersin ana sorusu şu: elektrik santralden çıktıktan sonra, prizimize kadar hangi mühendislik adımlarından geçer?

2. 2. Enerji zincirini ve yüksek gerilim gerekçesini kur

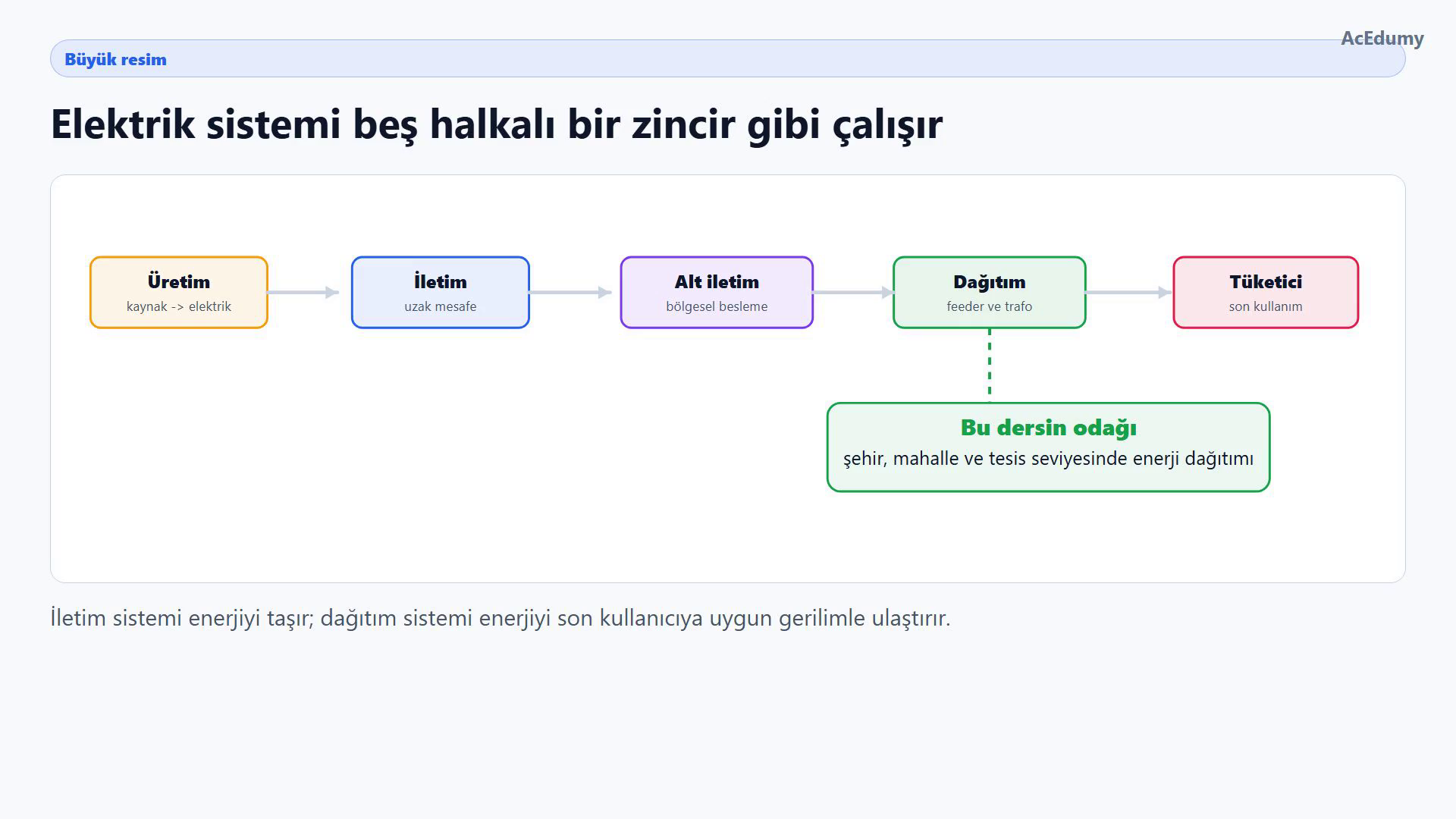

   Enerji yolu: üretim → iletim → alt iletim → dağıtım → tüketici

   Yaklaşık güç bağıntısı:

   $\displaystyle P \approx V\cdot I$

   Aynı P için gerilim V artarsa akım I = P/V azalır

   Hat kaybı: P_kayıp = I²R

   Birim kontrolü:

   $\displaystyle A²\cdot \Omega = W$

   I azalınca I²R kaybı karesel olarak azalır

   Alt iletim enerjiyi büyük şehir bölgelerine yaklaştırır

   Dağıtım feeder ve laterallerle enerjiyi bölgeye yayar

   Yaygın hata: iletim ve dağıtımı aynı katman saymak

   Sesli anlatım metni

   Büyük resmi tek bir zincir olarak düşün. İlk halka üretimdir: santral mekanik, güneş, rüzgar ya da başka bir enerji kaynağını elektrik enerjisine çevirir. İkinci halka iletimdir: enerji çok yüksek gerilimle uzun mesafeye taşınır, çünkü yüksek gerilim aynı gücü daha düşük akımla taşımaya izin verir ve hat kayıplarını azaltır. Üçüncü halka alt iletim veya bölgesel beslemedir: enerji büyük şehir bölgelerine yaklaşır. Dördüncü halka dağıtımdır: gerilim kademeli olarak düşürülür, feeder adı verilen ana hatlarla mahallelere yayılır, laterallerle sokaklara ve tesislere ayrılır. Son halka tüketicidir. Dağıtım sisteminin işi, bu son üç adımı düzenli ve güvenilir hale getirmektir.

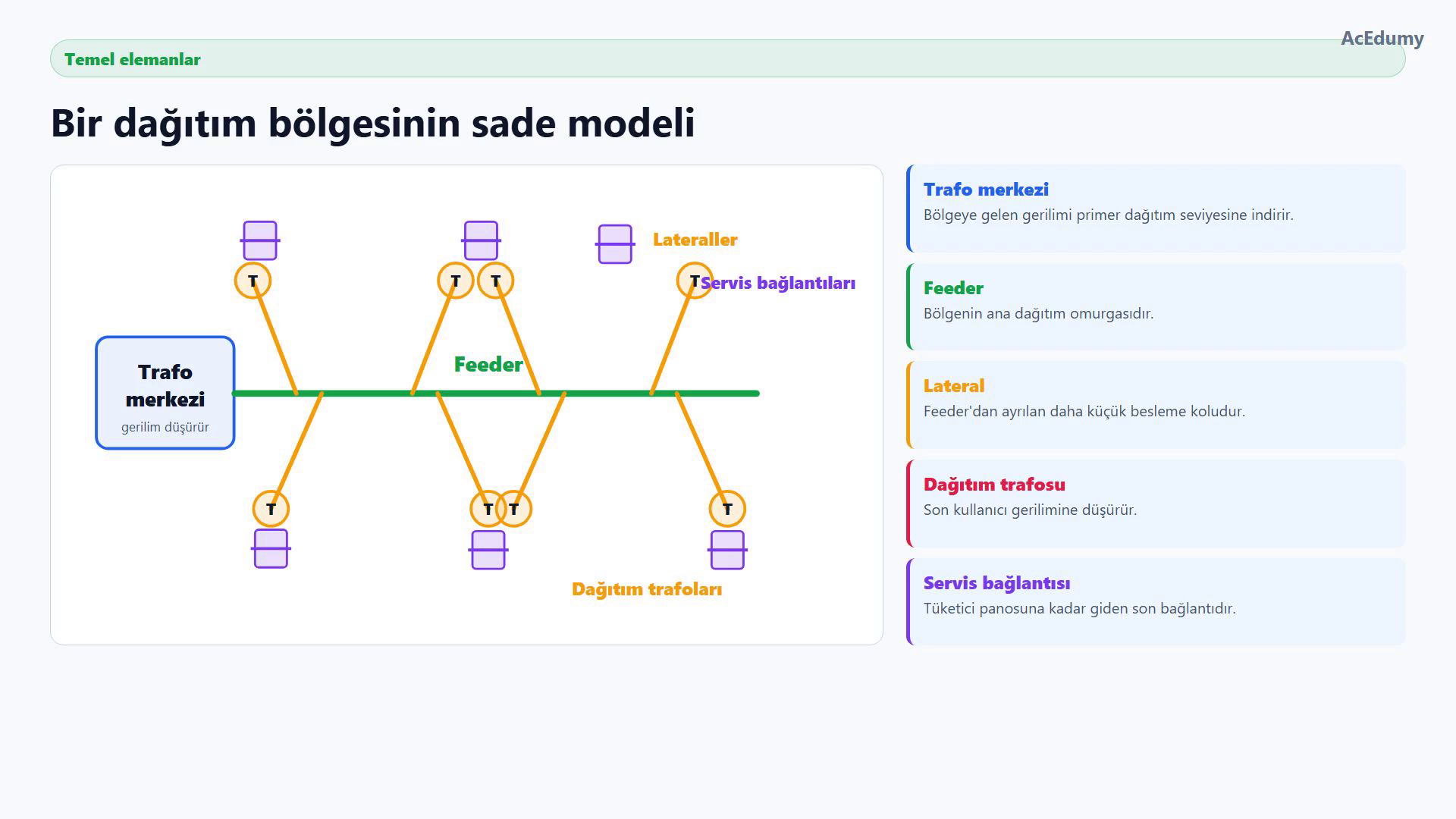

3. 3. Beş temel dağıtım elemanını görevleriyle eşleştir



   1. Dağıtım trafo merkezi: bölge gerilimini primer dağıtım düzeyine indirir

   2. Feeder: bölgenin ana enerji omurgasıdır

   3. Lateral: feeder'dan ayrılan küçük besleme koludur

   4. Dağıtım trafosu: primer dağıtım gerilimini kullanıcı düzeyine indirir

   5. Servis bağlantısı: enerjiyi tüketici panosuna taşır

   Sıra kontrolü: merkez → omurga → kol → son trafo → pano

   Yaygın hata: lateral ile servis bağlantısını aynı sanmak

   Lateral birden çok yükü; servis bağlantısı tek tüketici girişini besler

   Sesli anlatım metni

   Şimdi dağıtım sisteminin temel elemanlarını isimlendirelim. Bir dağıtım trafo merkezi, bölgeye gelen daha yüksek gerilimi primer dağıtım gerilimine indirir. Buradan çıkan ana hatlara feeder denir. Feeder, bir bölgenin omurgası gibidir; mahalle veya sanayi bölgesi boyunca yükleri besler. Feeder'dan ayrılan daha küçük kollara lateral diyebiliriz. Lateral, enerjiyi belirli sokaklara, bina gruplarına veya küçük tesislere taşır. Sonra dağıtım trafosu gelir. Dağıtım trafosu, primer dağıtım gerilimini son kullanıcı gerilimine indirir. En son servis bağlantısı vardır; bu bağlantı tüketicinin panosuna kadar gider. Bu beş kavramı unutma: trafo merkezi, feeder, lateral, dağıtım trafosu ve servis bağlantısı.

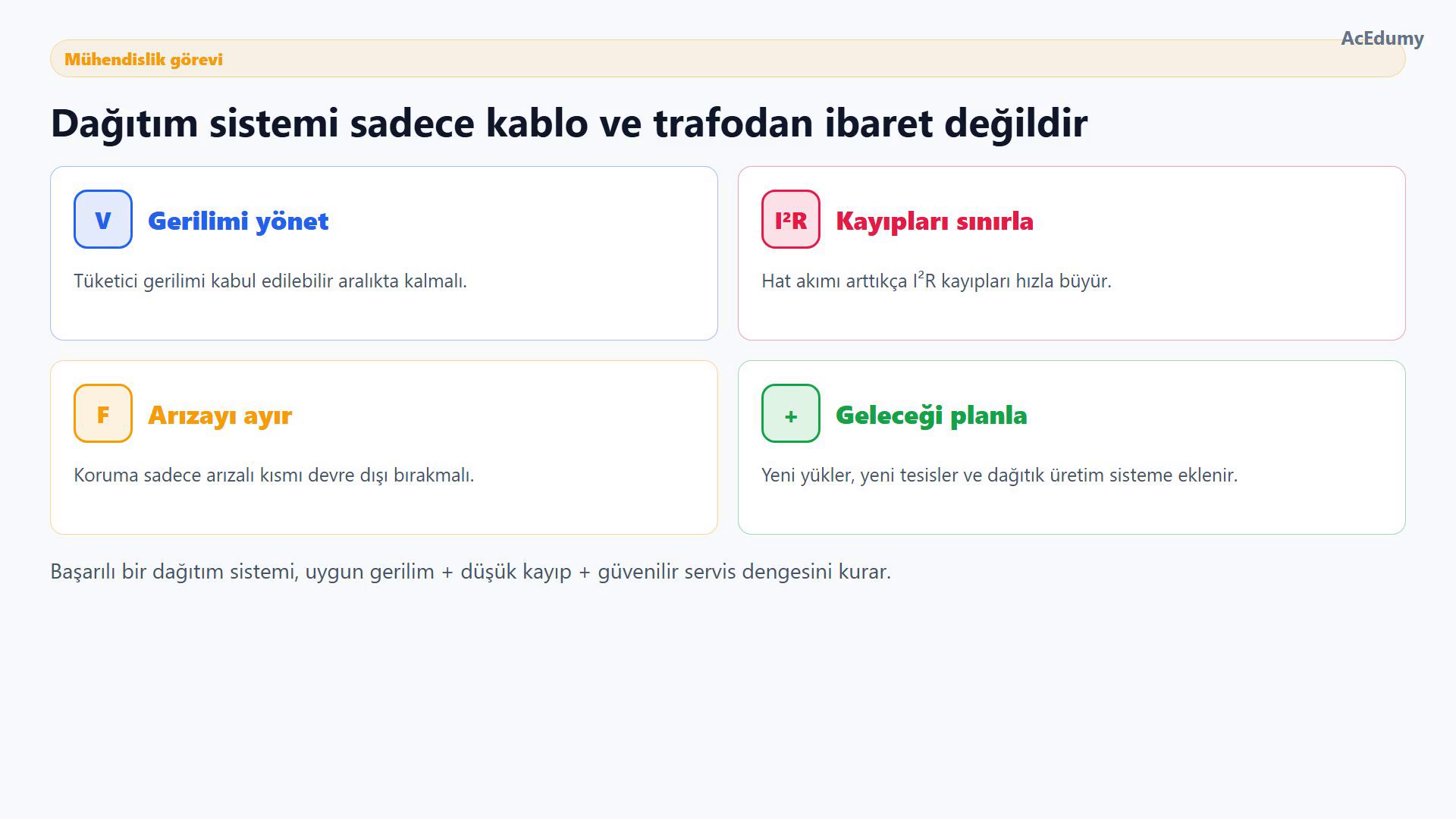

4. 4. Dağıtım mühendisliğinin dört görevini ayır



   Görev 1 — Gerilimi kabul edilebilir aralıkta tut

   Düşük gerilim çalışmayı; yüksek gerilim yalıtım ve cihaz güvenliğini etkiler

   Görev 2 — I²R kayıplarını ve ısınmayı sınırla

   Akım arttıkça kayıp karesel büyür; enerji ve maliyet artar

   Görev 3 — Arızalı bölümü seçici olarak ayır

   Sağlam bölgelerde mümkün olduğunca enerji sürekliliğini koru

   Görev 4 — Yeni yük, mahalle, fabrika ve dağıtık üretimi planla

   Dört hedef birlikte değerlendirilir; yalnız kablo seçmek yeterli değildir

   Sesli anlatım metni

   Peki dağıtım sistemi sadece kablo ve trafodan mı ibarettir? Hayır. Asıl mühendislik görevi, enerji akışını istenen gerilim aralığında, kabul edilebilir kayıpla ve yeterli güvenilirlikle sağlamaktır. Birinci görev gerilim seviyesini yönetmektir. Tüketiciye gelen gerilim çok düşük olursa cihazlar düzgün çalışmaz; çok yüksek olursa yalıtım ve cihaz güvenliği riske girer. İkinci görev kayıpları sınırlamaktır. Hat akımı arttıkça I kare R kaybı büyür; bu doğrudan ısı ve maliyet demektir. Üçüncü görev arızaları sınırlamaktır. Bir kısa devre olduğunda koruma elemanları sadece arızalı kısmı ayırmalı, mümkün olduğu kadar çok tüketici enerjili kalmalıdır. Dördüncü görev geleceği planlamaktır: yük artışı, yeni mahalleler, yeni fabrikalar ve dağıtık üretim sisteme eklenir.

5. 5. Dört işletme olayını doğru göreve eşleştir



   Olay A — Uzak sokakta düşük gerilim

   Eşleşme: gerilim yönetimi; feeder/lateral gerilim düşümünü incele

   Olay B — Feeder üzerinde kısa devre

   Eşleşme: koruma; yalnız arızalı kısmı seçici ayır

   Olay C — Yeni mahalle sisteme eklenecek

   Eşleşme: planlama; kapasite ve yeni besleme yollarını değerlendir

   Olay D — Akşam pikinde akım ve kayıp artıyor

   Eşleşme: yük takibi + kayıp sınırlama; I²R ve aşırı yükü kontrol et

   Sağlama: dört olay, dört temel mühendislik görevini kapsıyor

   Sesli anlatım metni

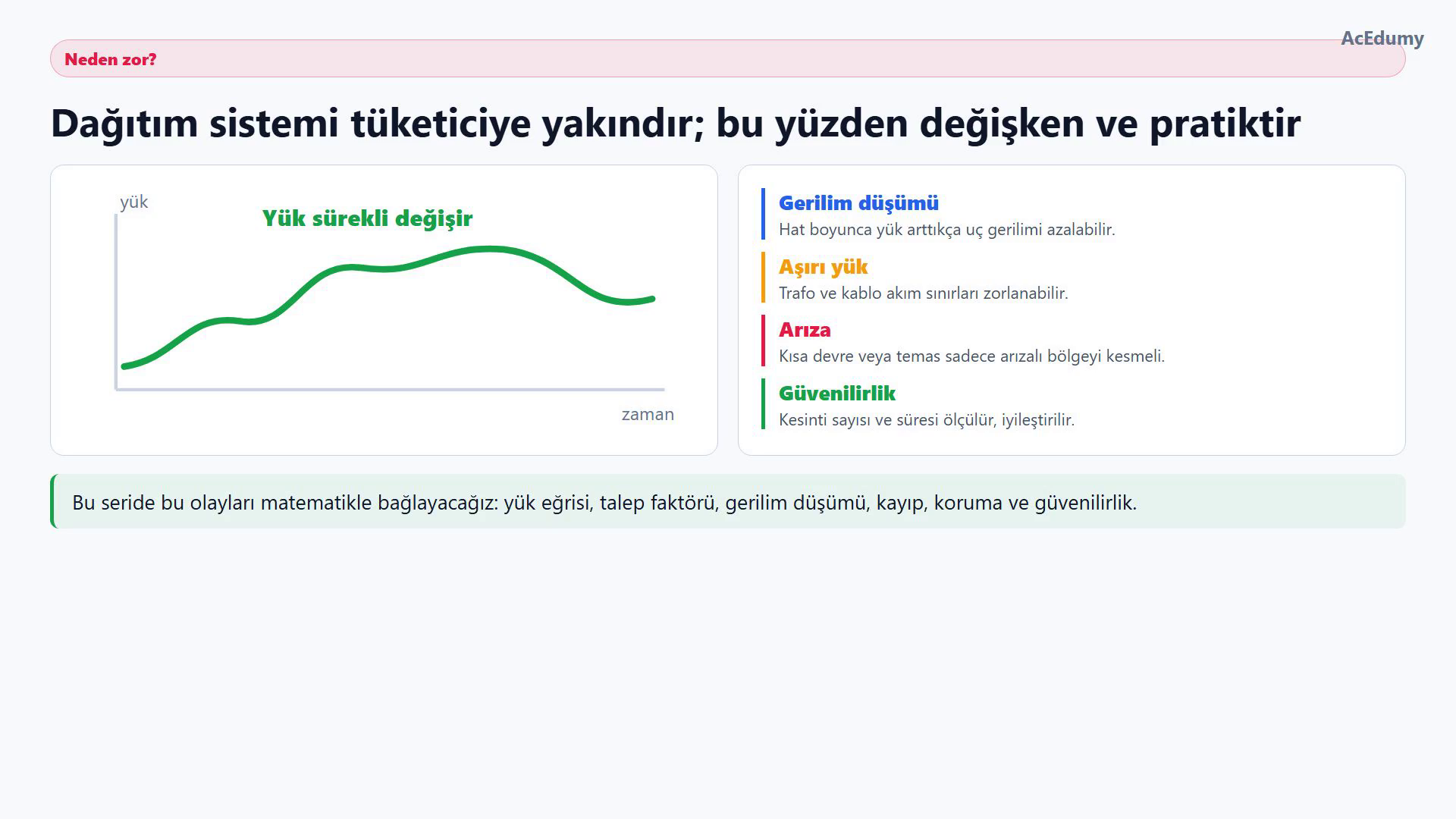

   Dağıtım sistemlerini zor yapan şey, yükün sürekli değişmesidir. Sabah, akşam, yaz, kış, hafta içi ve hafta sonu aynı güç çekilmez. Bir bölgede aynı anda binlerce küçük yük açılır ve kapanır. Bu değişim gerilim düşümünü, hat akımlarını ve kayıpları sürekli değiştirir. Ayrıca dağıtım ağı iletim ağına göre tüketiciye çok daha yakındır; bu yüzden ağaç teması, yeraltı kablosu arızası, sigorta atması, trafo aşırı yüklenmesi gibi pratik olaylar daha çok görülür. Bu derste ilerledikçe bu olayları matematikle bağlayacağız: yük eğrisi, talep faktörü, diversity factor, gerilim düşümü, güç kaybı, koruma koordinasyonu ve güvenilirlik indisleri. Hepsi aynı sorunun parçasıdır: enerjiyi güvenilir ve ekonomik şekilde son kullanıcıya ulaştırmak.

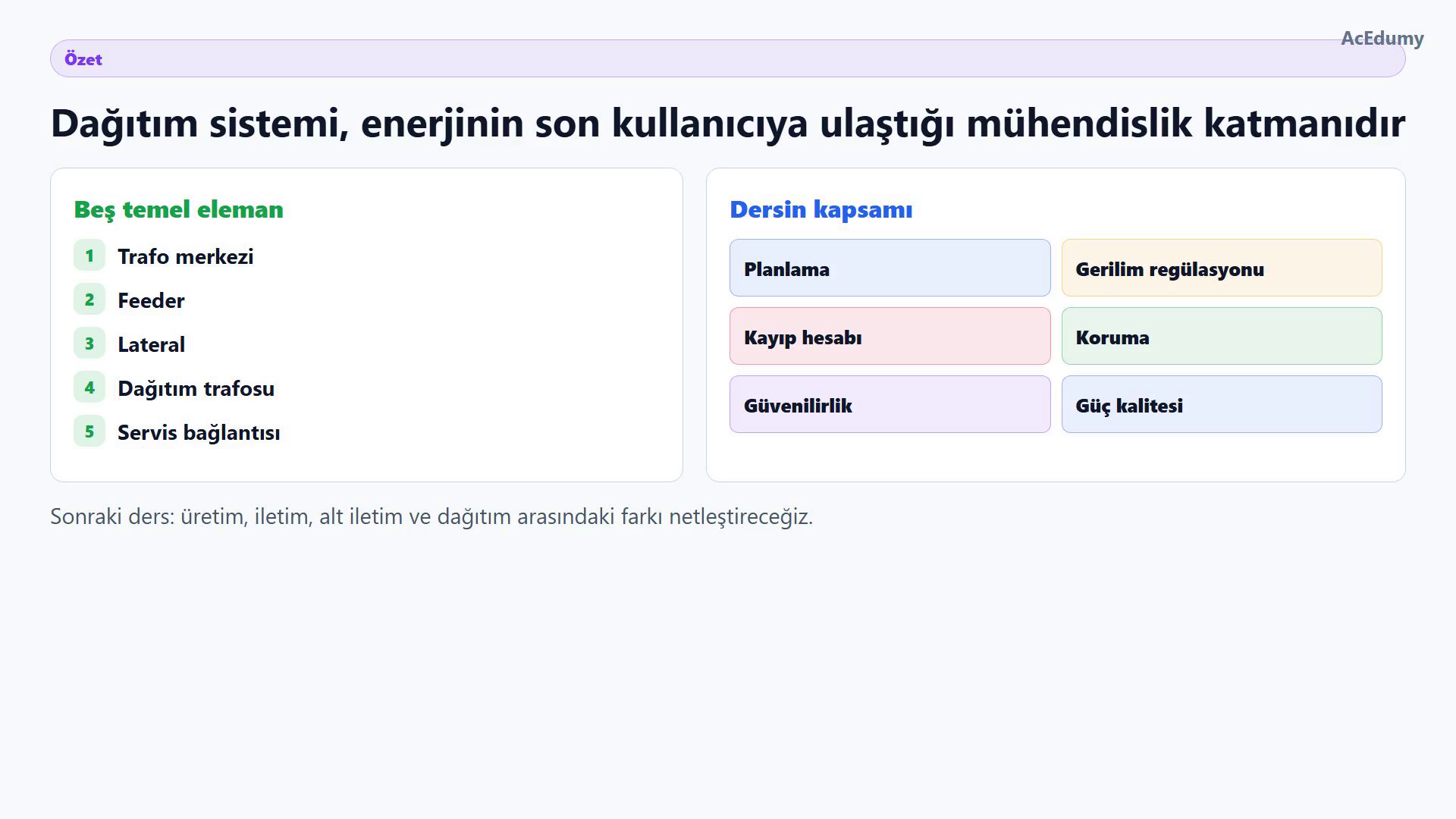

6. 6. Dağıtım sistemi çözüm haritasını toparla



   Dağıtım, iletim ile tüketici arasındaki mühendislik katmanıdır

   Eleman sırası: merkez → feeder → lateral → trafo → servis

   Enerjiyi uygun gerilimle ve kabul edilebilir kayıpla ulaştırır

   Arızayı ayırırken sağlam yüklerde sürekliliği korur

   Yük büyümesi ve yeni üretim için kapasiteyi planlar

   Sonuç: uygun gerilim + düşük kayıp + güvenilir servis

   Sonraki ders: üretim, iletim, alt iletim ve dağıtım farkları

   Sesli anlatım metni

   Özetleyelim. Elektrik enerjisi dağıtım sistemi, iletim sistemiyle tüketici arasındaki mühendislik katmanıdır. Ana elemanları dağıtım trafo merkezi, feeder, lateral, dağıtım trafosu ve servis bağlantısıdır. Temel amaç, enerjiyi uygun gerilimle, düşük kayıpla, güvenilir biçimde ve büyüyen yükleri karşılayacak şekilde ulaştırmaktır. Bu yüzden bu ders sadece kablo veya trafo dersi değildir; aynı anda planlama, gerilim regülasyonu, kayıp hesabı, koruma, güvenilirlik ve güç kalitesi dersidir. Bir sonraki derste bu zinciri biraz daha açacağız: üretim, iletim, alt iletim ve dağıtım arasındaki farkı netleştireceğiz.
