Elektromanyetik Teori · Elektromanyetik Teoriye Giriş

#01 Elektrik ve manyetik alanlar, skaler-vektör ayrımı ve koordinat sistemleri

Elektrik ve manyetik alanlardan koordinat sistemlerine uzanan temel kavramları görsel ve satır satır anlatımla kur.

Soru

Elektromanyetik teorinin elektrik ve manyetik alanları, yükleri, akımları ve dalga yayılımını nasıl bir araya getirdiğini gösteren ders karesi. — Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.

Elektromanyetik teorinin neyi incelediğini, modern teknolojideki başlıca uygulamalarını, skaler ve vektör alan farkını ve Kartezyen, silindirik, küresel koordinat sistemlerinin neden kullanıldığını açıklayın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

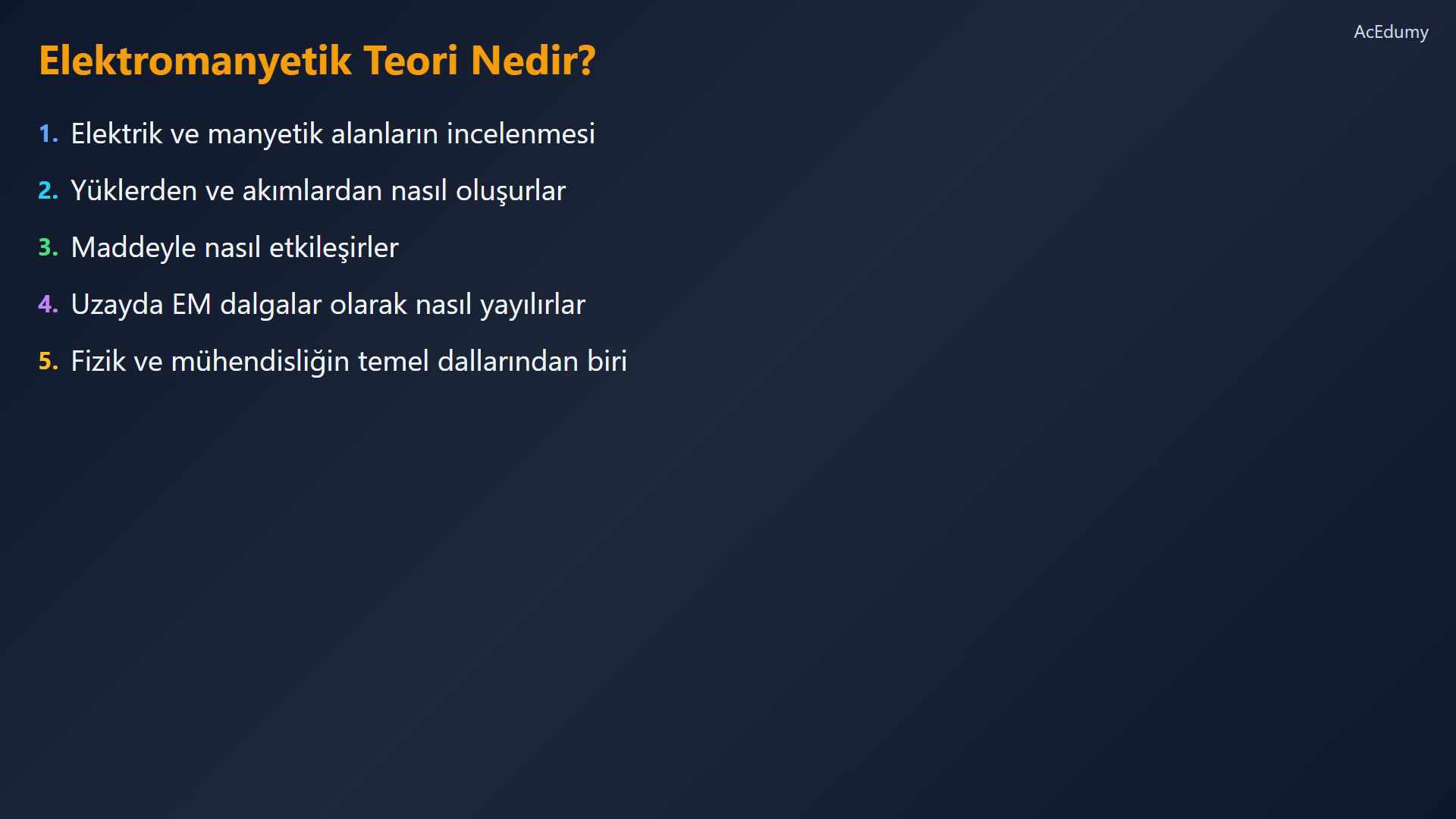

1. Elektromanyetik teoriyi tanımla
Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.
Elektromanyetik teori, elektrik ve manyetik alanların incelenmesidir.
Bu alanlar yüklerden ve akımlardan nasıl oluşur, maddeyle nasıl etkileşir ve uzayda elektromanyetik dalgalar olarak nasıl yayılır, bunları inceler.
Fizik ve mühendisliğin en temel dallarından biridir.
Bu seride teoriyi sıfırdan kuracağız.
İhtiyacımız olan matematiksel araçlarla başlayacağız.
Sesli anlatım metni
Elektromanyetik teori, elektrik ve manyetik alanların incelenmesidir. Bu alanlar yüklerden ve akımlardan nasıl oluşur, maddeyle nasıl etkileşir ve uzayda elektromanyetik dalgalar olarak nasıl yayılır, bunları inceler. Fizik ve mühendisliğin en temel dallarından biridir. Bu seride teoriyi sıfırdan kuracağız. İhtiyacımız olan matematiksel araçlarla başlayacağız.

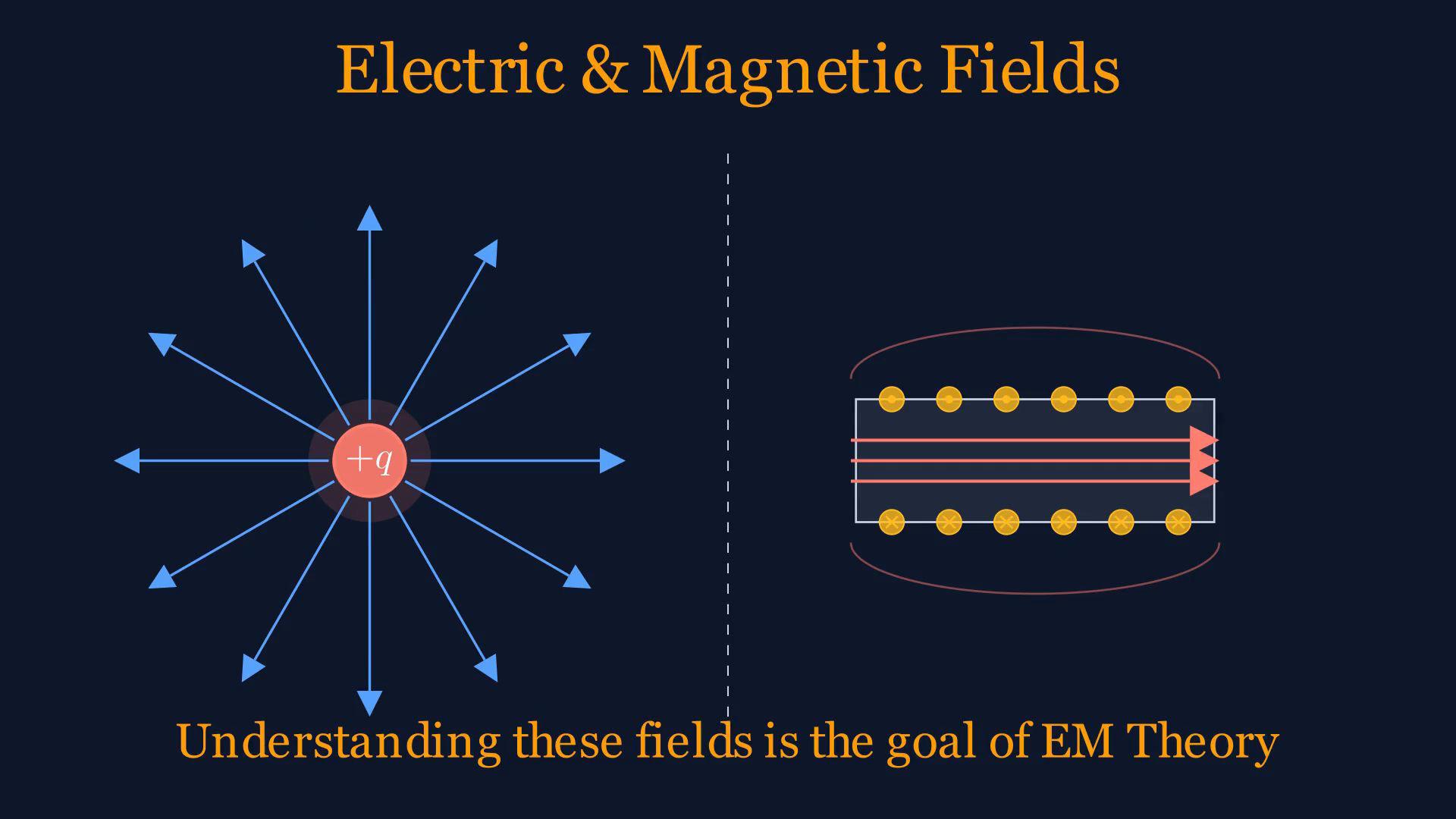

2. Elektrik ve manyetik alanları gör
Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.
Bir görsel ile başlayalım.
Burada tek bir pozitif yükün ürettiği elektrik alanı görüyorsunuz.
Alan çizgileri her yöne doğru yayılıyor.
Bu bir vektör alandır, yani uzaydaki her noktada alanın hem bir büyüklüğü hem de bir yönü vardır.
Şimdi de manyetik alana bakalım: bu alan çizgileri kapalı döngüler oluşturarak bu solenoidin içinden geçiyor.
Bu alanları anlamak, hesaplayabilmek ve davranışlarını bilmek, elektromanyetik teorinin amacıdır.
Sesli anlatım metni
Bir görsel ile başlayalım. Burada tek bir pozitif yükün ürettiği elektrik alanı görüyorsunuz. Alan çizgileri her yöne doğru yayılıyor. Bu bir vektör alandır, yani uzaydaki her noktada alanın hem bir büyüklüğü hem de bir yönü vardır. Şimdi de manyetik alana bakalım: bu alan çizgileri kapalı döngüler oluşturarak bu solenoidin içinden geçiyor. Bu alanları anlamak, hesaplayabilmek ve davranışlarını bilmek, elektromanyetik teorinin amacıdır.

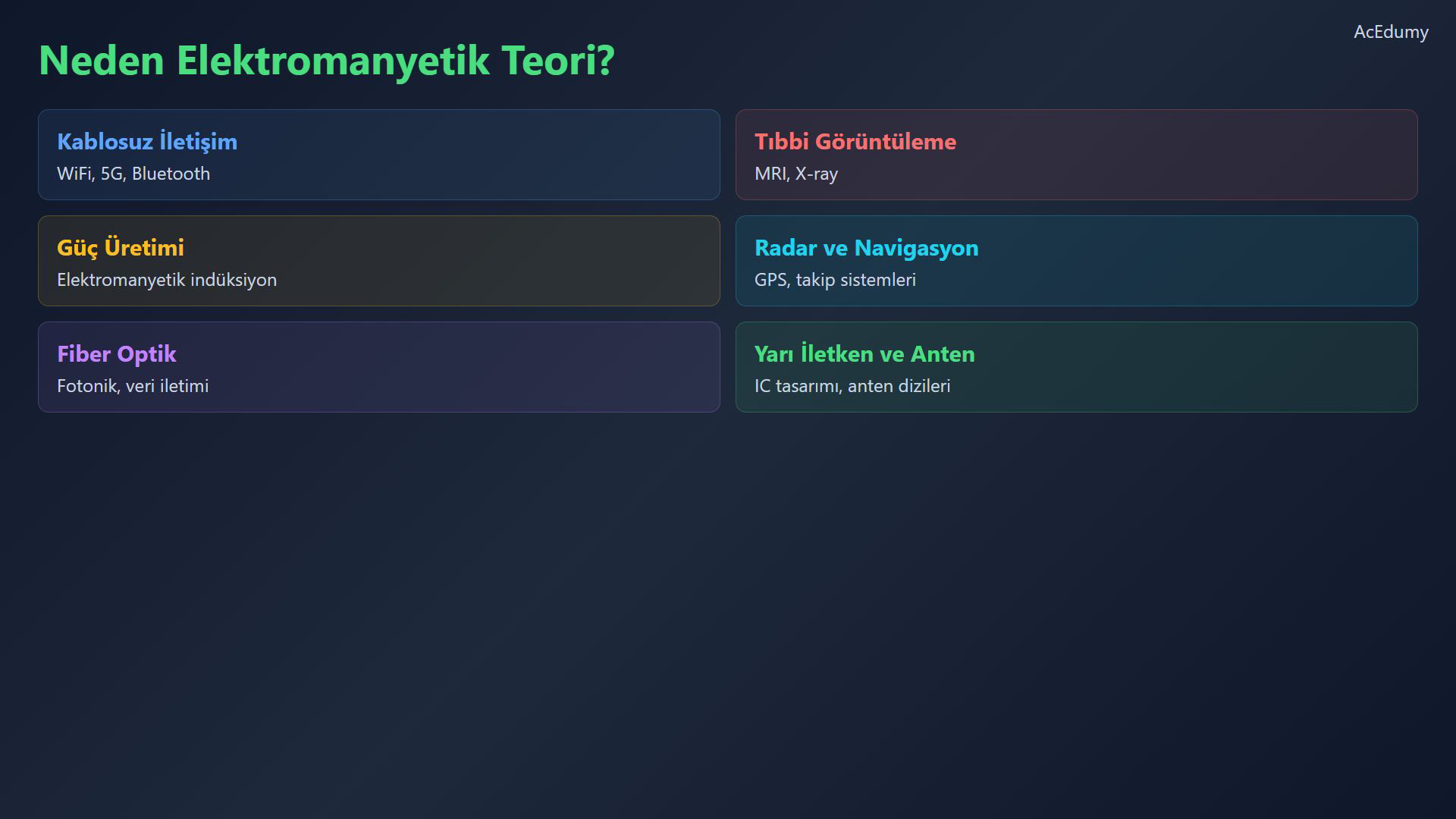

3. Başlıca uygulamaları bağla
Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.
Bunu neden öğrenmeliyiz?
Çünkü elektromanyetik teori neredeyse tüm modern teknolojinin temelidir.
Her kablosuz sinyal, WiFi, 5G, Bluetooth, bir elektromanyetik dalgadır.
MRI gibi tıbbi görüntüleme teknikleri manyetik alanlara dayanır.
Güç üretimi ve iletimi elektromanyetik indüksiyonu kullanır.
Radar, GPS navigasyonu, fiber optik, anten tasarımı, yarı iletken fiziği, bunların hepsi bu seride öğreneceğimiz teorinin doğrudan uygulamalarıdır.
Sesli anlatım metni
Bunu neden öğrenmeliyiz? Çünkü elektromanyetik teori neredeyse tüm modern teknolojinin temelidir. Her kablosuz sinyal, Vay Fay, Beş Ci, Bluetooth, bir elektromanyetik dalgadır. Em Ar Ay gibi tıbbi görüntüleme teknikleri manyetik alanlara dayanır. Güç üretimi ve iletimi elektromanyetik indüksiyonu kullanır. Radar, Ci Pi Es navigasyonu, fiber optik, anten tasarımı, yarı iletken fiziği, bunların hepsi bu seride öğreneceğimiz teorinin doğrudan uygulamalarıdır.

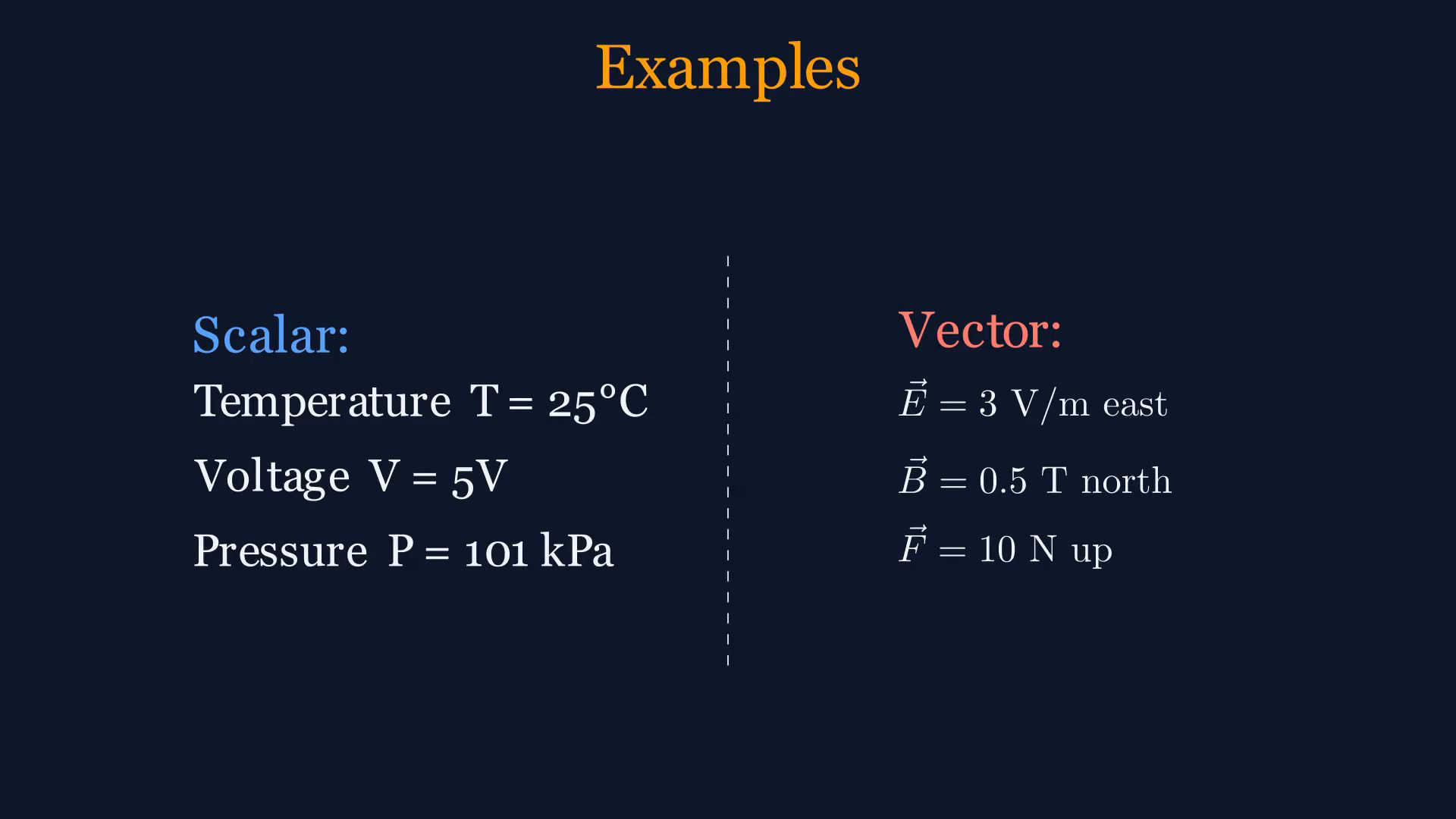

4. Skaler ve vektör alanı ayır
Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.
Alanlara girmeden önce iki temel kavramı netleştirelim: skaler ve vektör alanlar.
Bir skaler alan, uzaydaki her noktaya tek bir sayı atar.
Örneğin sıcaklık: her konumda bir değer vardır, yirmi beş derece, otuz derece.
Bir vektör alan ise her noktaya hem bir büyüklük hem de bir yön atar.
Elektrik alanı bunun mükemmel bir örneğidir: her noktada ne kadar güçlü ve hangi yöne işaret ediyor diye sorabiliriz.
Skaler ve vektör ayrımı çok önemlidir, elektromanyetik teorideki her şey bunun üzerine kurulur.
Sesli anlatım metni
Alanlara girmeden önce iki temel kavramı netleştirelim: skaler ve vektör alanlar. Bir skaler alan, uzaydaki her noktaya tek bir sayı atar. Örneğin sıcaklık: her konumda bir değer vardır, yirmi beş derece, otuz derece. Bir vektör alan ise her noktaya hem bir büyüklük hem de bir yön atar. Elektrik alanı bunun mükemmel bir örneğidir: her noktada ne kadar güçlü ve hangi yöne işaret ediyor diye sorabiliriz. Skaler ve vektör ayrımı çok önemlidir, elektromanyetik teorideki her şey bunun üzerine kurulur.

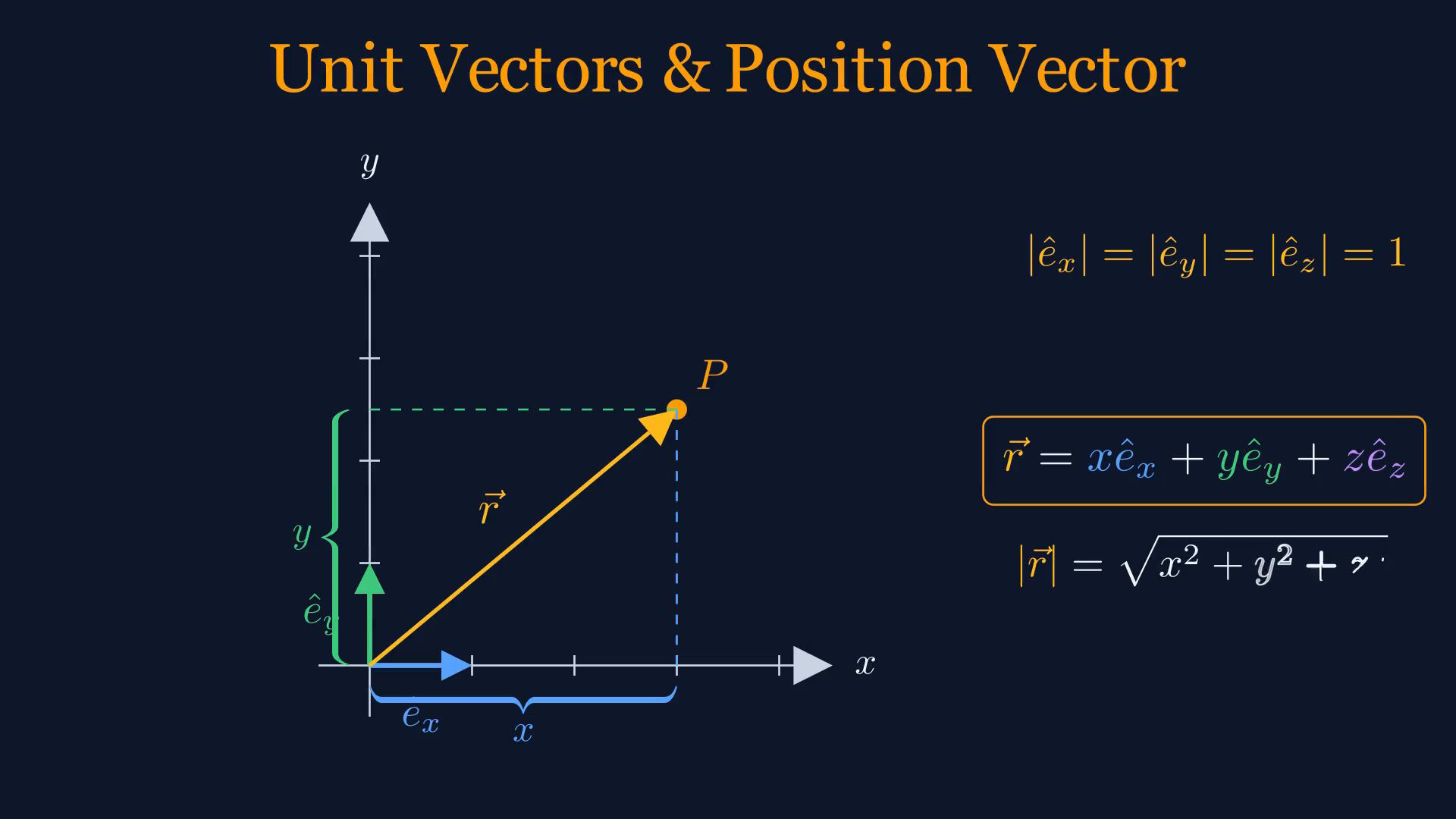

5. Birim ve konum vektörünü kur
Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.
Kartezyen koordinatlarda üç birim vektör tanımlarız: eₓ, eᵧ ve e_z.
Her birinin büyüklüğü tam olarak birdir ve kendi ekseni yönünü gösterir.
Uzaydaki herhangi bir P noktası, konum vektörü r ile tanımlanır.
r, bileşenlerin toplamıdır: x çarpı eₓ, artı y çarpı eᵧ, artı z çarpı e_z.
Bu konum vektörü r, orijinden P noktasına işaret eder ve büyüklüğü bize orijinden uzaklığı verir.
Sesli anlatım metni
Kartezyen koordinatlarda üç birim vektör tanımlarız: e iks, e ye ve e zet. Her birinin büyüklüğü tam olarak birdir ve kendi ekseni yönünü gösterir. Uzaydaki herhangi bir P noktası, konum vektörü r ile tanımlanır. r, bileşenlerin toplamıdır: iks çarpı e iks, artı ye çarpı e ye, artı zet çarpı e zet. Bu konum vektörü r, orijinden P noktasına işaret eder ve büyüklüğü bize orijinden uzaklığı verir.

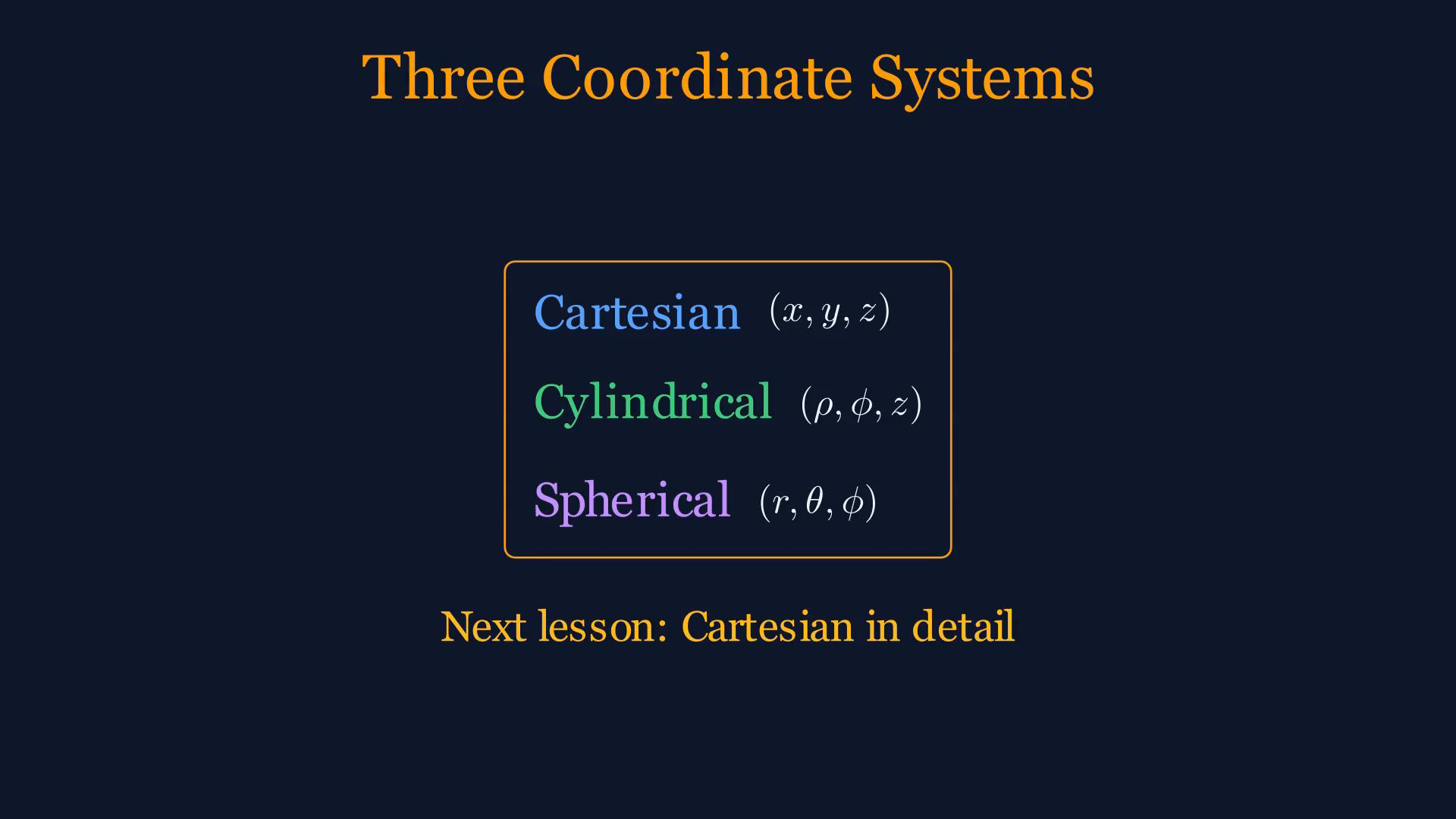

6. Uygun koordinat sistemini seç
Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.
Şimdi önemli bir nokta: her problem Kartezyen koordinatlarda en iyi şekilde çözülmez.
Silindirik simetriye sahip problemlerde, mesela bir tel veya solenoid, silindirik koordinatlar kullanırız: ro, fi ve z.
Küresel simetriye sahip problemlerde, mesela bir noktasal yük, küresel koordinatlar kullanırız: r, teta ve fi.
Önümüzdeki birkaç derste bu koordinat sistemlerinin her birinde ustalaşacağız ve uzunluk, yüzey ve hacim ifadelerini öğreneceğiz.
Sesli anlatım metni
Şimdi önemli bir nokta: her problem Kartezyen koordinatlarda en iyi şekilde çözülmez. Silindirik simetriye sahip problemlerde, mesela bir tel veya solenoid, silindirik koordinatlar kullanırız: ro, fi ve zet. Küresel simetriye sahip problemlerde, mesela bir noktasal yük, küresel koordinatlar kullanırız: r, teta ve fi. Önümüzdeki birkaç derste bu koordinat sistemlerinin her birinde ustalaşacağız ve uzunluk, yüzey ve hacim ifadelerini öğreneceğiz.

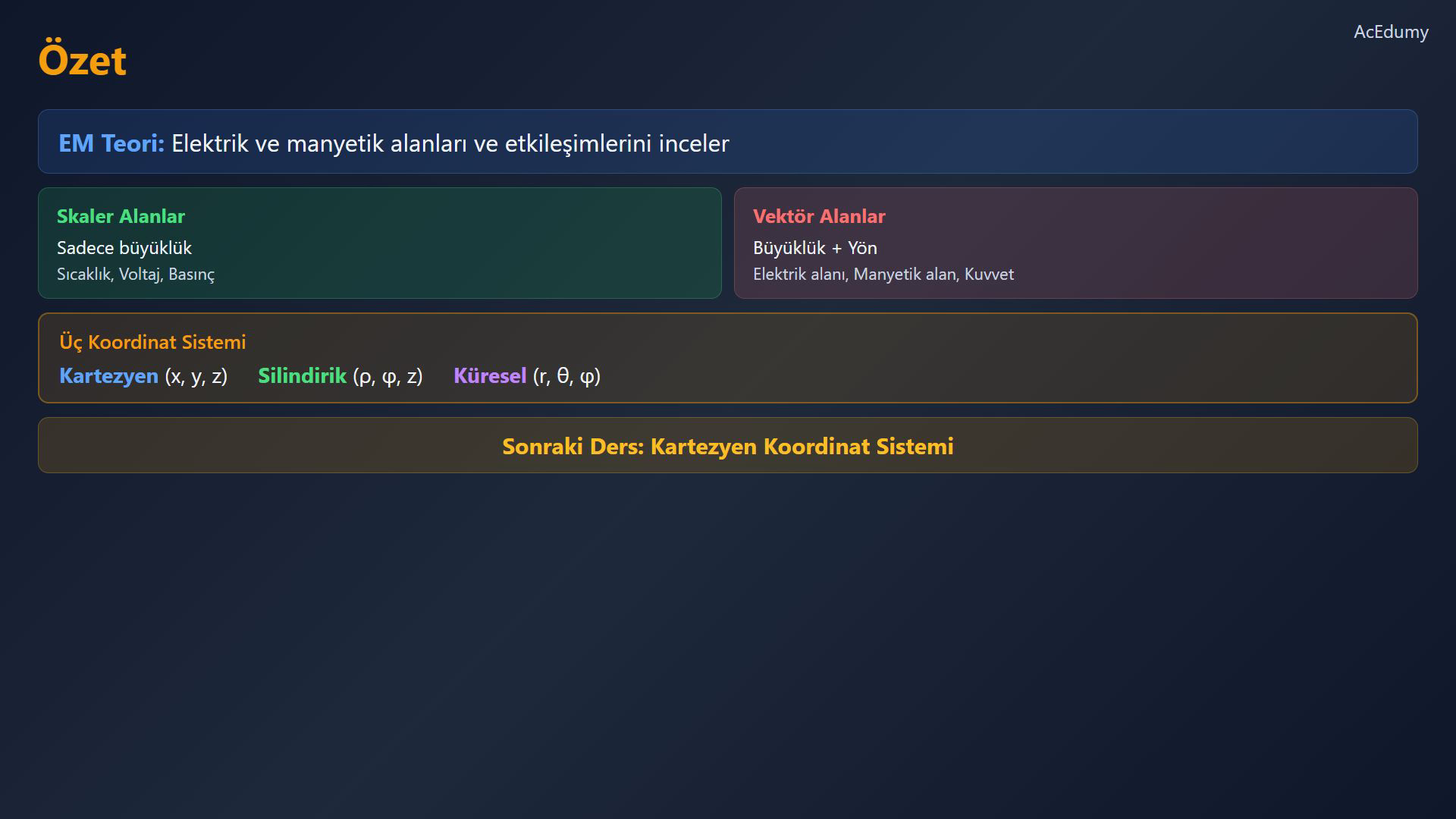

7. Temel kavramları özetle
Elektromanyetik teori; alanları, kaynaklarını, maddeyle etkileşimini ve uzaydaki yayılımını birlikte inceler.
Özetleyelim.
Elektromanyetik teori, elektrik ve manyetik alanları ve etkileşimlerini inceler.
Sadece büyüklüğü olan skaler alanlar ile hem büyüklüğü hem yönü olan vektör alanları ayırt ediyoruz.
Üç koordinat sisteminde çalışacağız: Kartezyen, silindirik ve küresel, her biri farklı simetrilere uygun.
Bir sonraki derste Kartezyen koordinat sistemine derinlemesine dalacağız.
Sesli anlatım metni
Özetleyelim. Elektromanyetik teori, elektrik ve manyetik alanları ve etkileşimlerini inceler. Sadece büyüklüğü olan skaler alanlar ile hem büyüklüğü hem yönü olan vektör alanları ayırt ediyoruz. Üç koordinat sisteminde çalışacağız: Kartezyen, silindirik ve küresel, her biri farklı simetrilere uygun. Bir sonraki derste Kartezyen koordinat sistemine derinlemesine dalacağız.
