Haberleşme Temelleri · Fiber Mesafesini İki Katına Çıkarma: Link Bütçesi ve EDFA Sınırları
#29 +1-dBm transmitter, iki 0,5-dB connector, installed link için 30-dB total fiber loss, −50-dBm receiver sensitivity ve 15-dB required margin ile −30-dBm received power ve 20-dB raw margin hesaplama; uniform distributed attenuation assumption altında fiber length doubling'i 60-dB fiber loss ve −60-dBm received power'a taşıma; 25-dB example EDFA ekleyince −35-dBm final power ve tam 15-dB raw margin bulup OSNR, ASE, saturation, dispersion, nonlinearities ve span acceptance gates ekleme
İlk linkte −30 dBm ve 20 dB ham marjı, iki kat uzunlukta −60 dBm ve 25-dB requirement shortfall'ı hesapla; 25-dB EDFA örneğini OSNR ve span-design kapılarıyla sınırla.
Soru
İlk linkte P_RX=+1−0,5−30−0,5=−30 dBm=1 µW ve M_raw=(−30)−(−50)=20 dB hesaplayın; stated 15-dB requirement'a göre yalnız 5-dB residual slack bulunduğunu ve pass kararının minimum-power gate ile sınırlı olduğunu belirtin; 30-dB installed fiber loss'ın length ile uniform proportional olduğunu ayrıca varsaymadan doubling sonucuna gitmeyin; bu assumption altında only distributed fiber loss 30→60 dB olur, connectors değişmez, extra 30 dB attenuation received power'ı 1000 kat düşürerek −60 dBm yapar; raw margin −10 dB, sensitivity shortfall 10 dB, required 15-dB margin'e shortfall 25 dB olarak ayırın; midspan ideal +25-dB amplifier ile exact running levels −29,5→−4,5 dBm ve final −35 dBm, raw margin 15 dB hesaplayın; bunun requirement'a zero residual slack verdiğini ve insertion loss/gain tilt, wavelength band, input/output limits, saturation, noise figure/ASE, OSNR, dispersion, nonlinearities, safety ve end-of-life margin yokken accepted EDFA design olmadığını gösterin; 25-dB gain ve 80–100-km spacing'i universal typical rule yapmayın; alternatives olarak Raman/other optical amplification, regeneration, lower-loss fiber/path, modulation/FEC/rate ve architecture seçeneklerini tutun.
Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)
Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

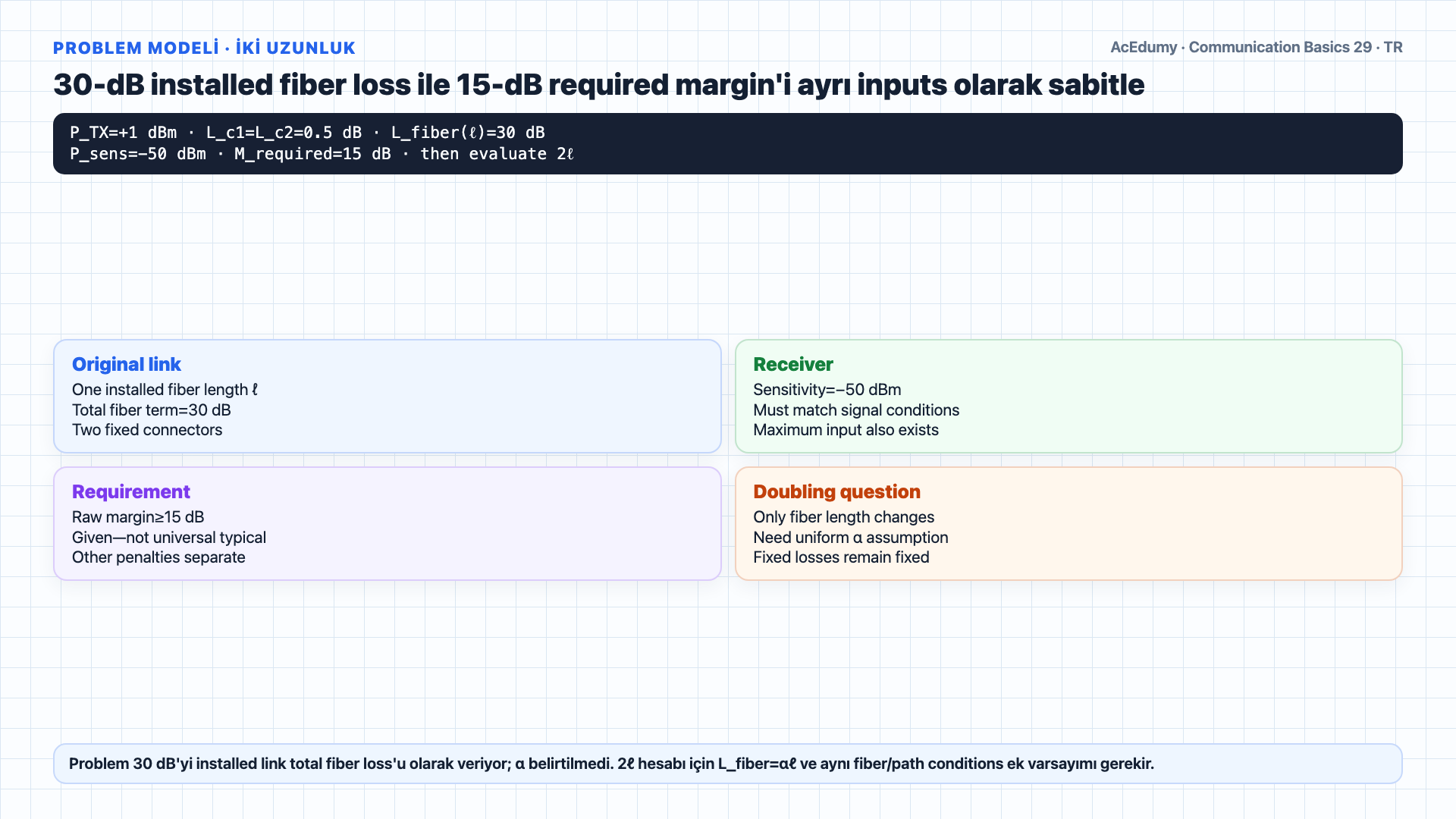

1. Problem modelini, 30-dB installed loss ve 15-dB gereksinimi sabitle
Yalnız distributed fiber loss'u iki katına çıkar; 25-dB EDFA'nın aritmetik olarak marjı tam 15 dB'ye getirmesini deployable optical-system acceptance sayma. Tekrar hoş geldiniz.Bugün fiber optik link bütçelerine geri dönüyoruz, ama bu sefer her gerçek mühendisin er ya da geç karşılaştığı bir soruyla: linki daha uzağa uzatmaya çalışırsak ne olur?İşte veriler.Bir lazer verici bir desibel milivat optik güç çıkışı veriyor.Çıkışı bir konnektörden geçerek fibere giriyor, sıfır nokta beş desibel kayıp.Fiberin kendisi toplamda otuz desibel kayba neden oluyor.Dikkat edin, bu sefer kilometre başına bir zayıflama verilmedi — sadece kurulu link için biriken toplam kayıp.Uzak uçta bir başka konnektör daha sıfır nokta beş desibel kaybederek ışığı alıcıya ulaştırıyor.Alıcının duyarlılık eşiği eksi elli desibel milivat.Dört sorumuz var.a şıkkı: alıcıya ulaşan optik gücü bul.b şıkkı: on beş desibel marjın güvenli çalışma için yeterli olduğunu varsayarak, bu link çalışır mı?c şıkkı: diğer her şey aynı kalmak şartıyla mesafeyi iki katına çıkarsak ne olur?d şıkkı: o iki katlık link hâlâ çalışır mı?Sesli anlatım metni
Tekrar hoş geldiniz. Bugün fiber optik link bütçelerine geri dönüyoruz, ama bu sefer her gerçek mühendisin er ya da geç karşılaştığı bir soruyla: linki daha uzağa uzatmaya çalışırsak ne olur? İşte veriler. Bir lazer verici bir desibel milivat optik güç çıkışı veriyor. Çıkışı bir konnektörden geçerek fibere giriyor, sıfır nokta beş desibel kayıp. Fiberin kendisi toplamda otuz desibel kayba neden oluyor. Dikkat edin, bu sefer kilometre başına bir zayıflama verilmedi — sadece kurulu link için biriken toplam kayıp. Uzak uçta bir başka konnektör daha sıfır nokta beş desibel kaybederek ışığı alıcıya ulaştırıyor. Alıcının duyarlılık eşiği eksi elli desibel milivat. Dört sorumuz var. a şıkkı: alıcıya ulaşan optik gücü bul. b şıkkı: on beş desibel marjın güvenli çalışma için yeterli olduğunu varsayarak, bu link çalışır mı? c şıkkı: diğer her şey aynı kalmak şartıyla mesafeyi iki katına çıkarsak ne olur? d şıkkı: o iki katlık link hâlâ çalışır mı?

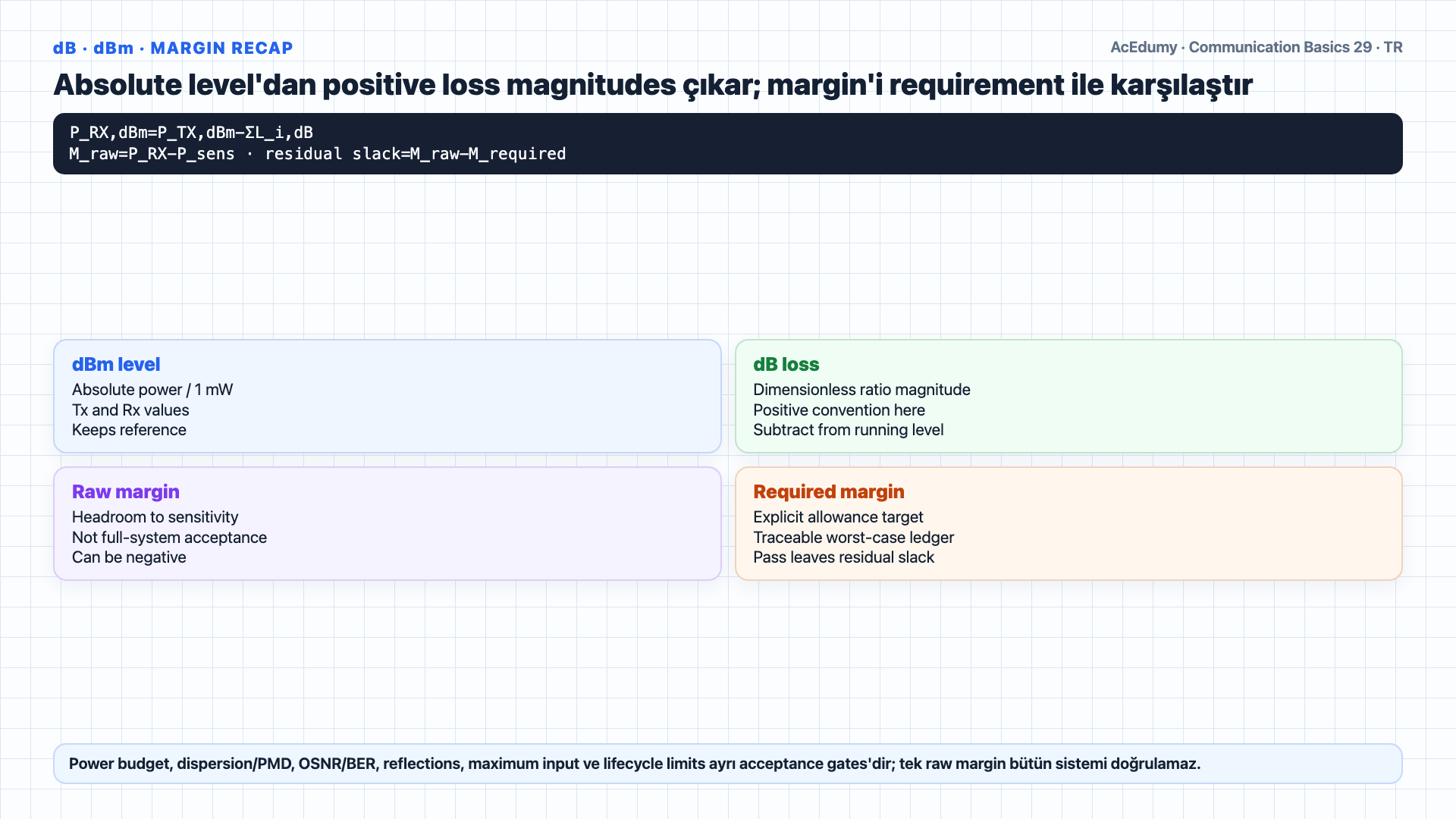

2. dB loss magnitude ile dBm level işaretlerini yeniden kur
Yalnız distributed fiber loss'u iki katına çıkar; 25-dB EDFA'nın aritmetik olarak marjı tam 15 dB'ye getirmesini deployable optical-system acceptance sayma. Başlamadan önce kısa bir hatırlatma.Zincirdeki her eleman desibel cinsinden ifade edilir — ya kaynaktaki mutlak güç olarak desibel milivatta, ya da kablo, konnektör ve fiber için göreli kayıp olarak desibelde.Desibelin püf noktası: doğrusal güçte çarpma, desibelde toplamaya dönüşür.Foton lazerden alıcıya yürürken biz sadece çıkış desibel milivatını ekler ve yol boyunca her desibel kaybı çıkarırız.Sonunda bulduğumuz sayı, alınan güçtür, desibel milivat olarak.Marj basit bir çıkarma: alınan güç eksi alıcının duyarlılık eşiği.Sesli anlatım metni
Başlamadan önce kısa bir hatırlatma. Zincirdeki her eleman desibel cinsinden ifade edilir — ya kaynaktaki mutlak güç olarak desibel milivatta, ya da kablo, konnektör ve fiber için göreli kayıp olarak desibelde. Desibelin püf noktası: doğrusal güçte çarpma, desibelde toplamaya dönüşür. Foton lazerden alıcıya yürürken biz sadece çıkış desibel milivatını ekler ve yol boyunca her desibel kaybı çıkarırız. Sonunda bulduğumuz sayı, alınan güçtür, desibel milivat olarak. Marj basit bir çıkarma: alınan güç eksi alıcının duyarlılık eşiği.

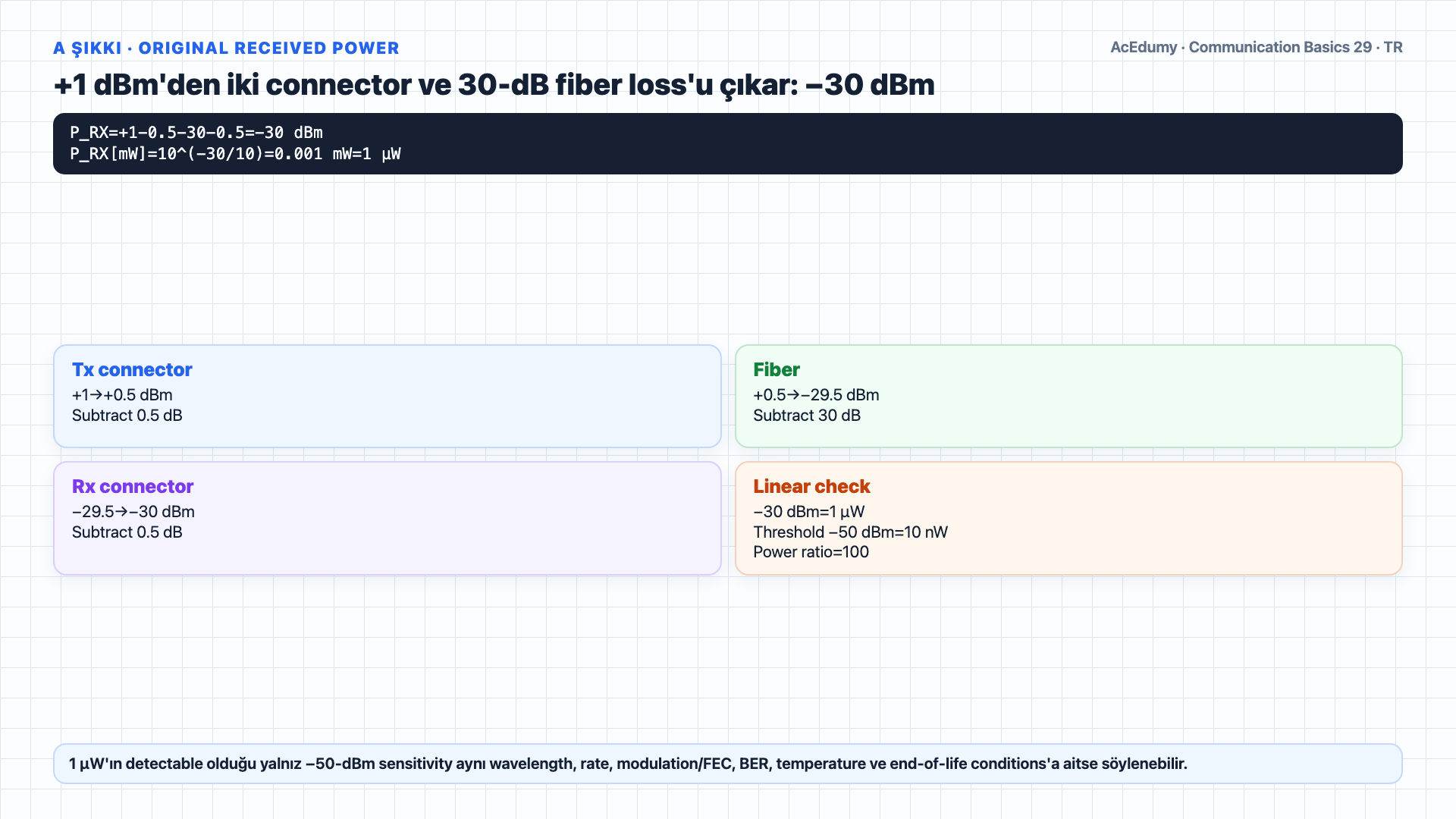

3. Alıcıda −30 dBm, yani 1 µW hesapla
Yalnız distributed fiber loss'u iki katına çıkar; 25-dB EDFA'nın aritmetik olarak marjı tam 15 dB'ye getirmesini deployable optical-system acceptance sayma. a şıkkı: alıcıdaki optik güç.Lazerde bir desibel milivatla başla.İlk konnektör için sıfır nokta beş çıkar.Sıfır nokta beş desibel milivat.Fiber için otuz çıkar.Eksi yirmi dokuz nokta beş desibel milivat.İkinci konnektör için sıfır nokta beş çıkar.Eksi otuz desibel milivat.Alınan güç eksi otuz desibel milivat.−30 dBm=1 µW'dır; detectability yalnız −50-dBm sensitivity aynı wavelength, rate, format, BER/FEC, temperature ve end-of-life conditions'a aitse çıkar.Sesli anlatım metni
a şıkkı: alıcıdaki optik güç. Lazerde bir desibel milivatla başla. İlk konnektör için sıfır nokta beş çıkar. Sıfır nokta beş desibel milivat. Fiber için otuz çıkar. Eksi yirmi dokuz nokta beş desibel milivat. İkinci konnektör için sıfır nokta beş çıkar. Eksi otuz desibel milivat. Alınan güç eksi otuz desibel milivat. Bu bir mikrovat demek — küçük, ama hassas bir optik alıcının algılama aralığında rahatlıkla yer alıyor.

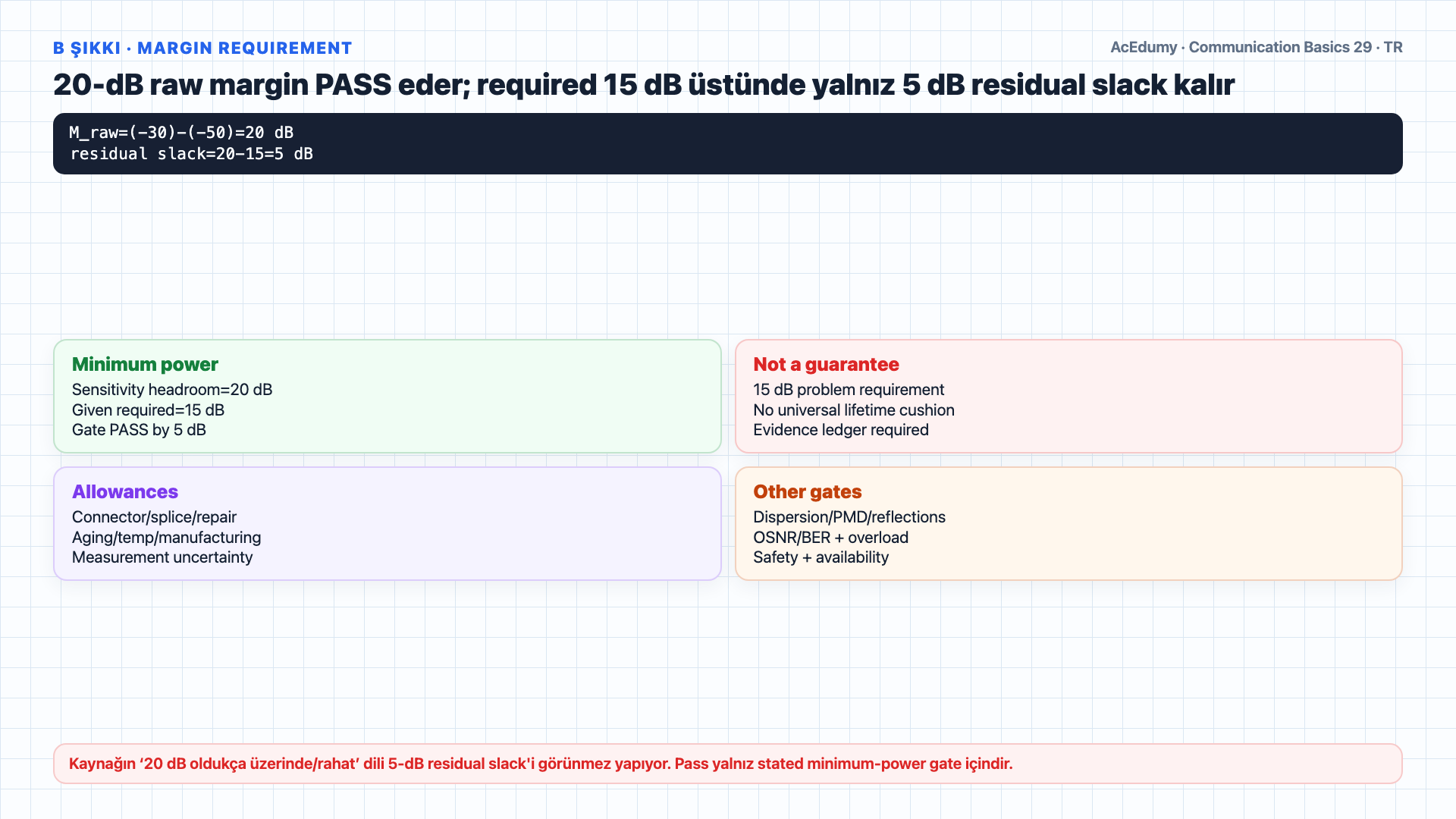

4. 20-dB ham marjı 15-dB gereksinim ve 5-dB slack ile karşılaştır
Yalnız distributed fiber loss'u iki katına çıkar; 25-dB EDFA'nın aritmetik olarak marjı tam 15 dB'ye getirmesini deployable optical-system acceptance sayma. b şıkkı: link çalışıyor mu?Marj eşittir alınan güç eksi duyarlılık eşiği.Eksi otuz desibel milivat eksi eksi elli desibel milivat eşittir yirmi desibel.20-dB raw margin, problemde verilen 15-dB minimum requirement'ın 5 dB üzerindedir.Bu nedenle stated minimum-power margin gate PASS eder; overload, dispersion/PMD, reflections, BER/OSNR ve lifecycle gates ayrıca geçmelidir.Peki neden on beş desibel?Çünkü gerçek fiber linkler zamanla ve koşullarla bozulur.Konnektörler kirlenir.Ekler yaşlanır.Sıcaklık değişimleri kabloyu genleştirip büzer.Üretim toleransları yüzünden her fiber bobini tam olarak kilometre başına sıfır nokta üç desibel sunmaz.15 dB bu problemde explicit required margin'dir; gerçek allowance vendor worst-case/EOL specifications, splice/repair/connector ledger, measurement uncertainty ve path penalties'den türetilir, lifetime guarantee veya universal typical cushion değildir.Sesli anlatım metni
b şıkkı: link çalışıyor mu? Marj eşittir alınan güç eksi duyarlılık eşiği. Eksi otuz desibel milivat eksi eksi elli desibel milivat eşittir yirmi desibel. Yirmi desibel, on beş desibel gereksiniminin oldukça üzerinde. Yani evet — link çalışıyor. Peki neden on beş desibel? Çünkü gerçek fiber linkler zamanla ve koşullarla bozulur. Konnektörler kirlenir. Ekler yaşlanır. Sıcaklık değişimleri kabloyu genleştirip büzer. Üretim toleransları yüzünden her fiber bobini tam olarak kilometre başına sıfır nokta üç desibel sunmaz. Mühendisler bu varyasyonları emmek için marjın bir kısmını rezerve eder — on beş desibel, devreye alındığı gün değil, kurulumun ömrü boyunca çalışan bir link veren tipik yastıktır.

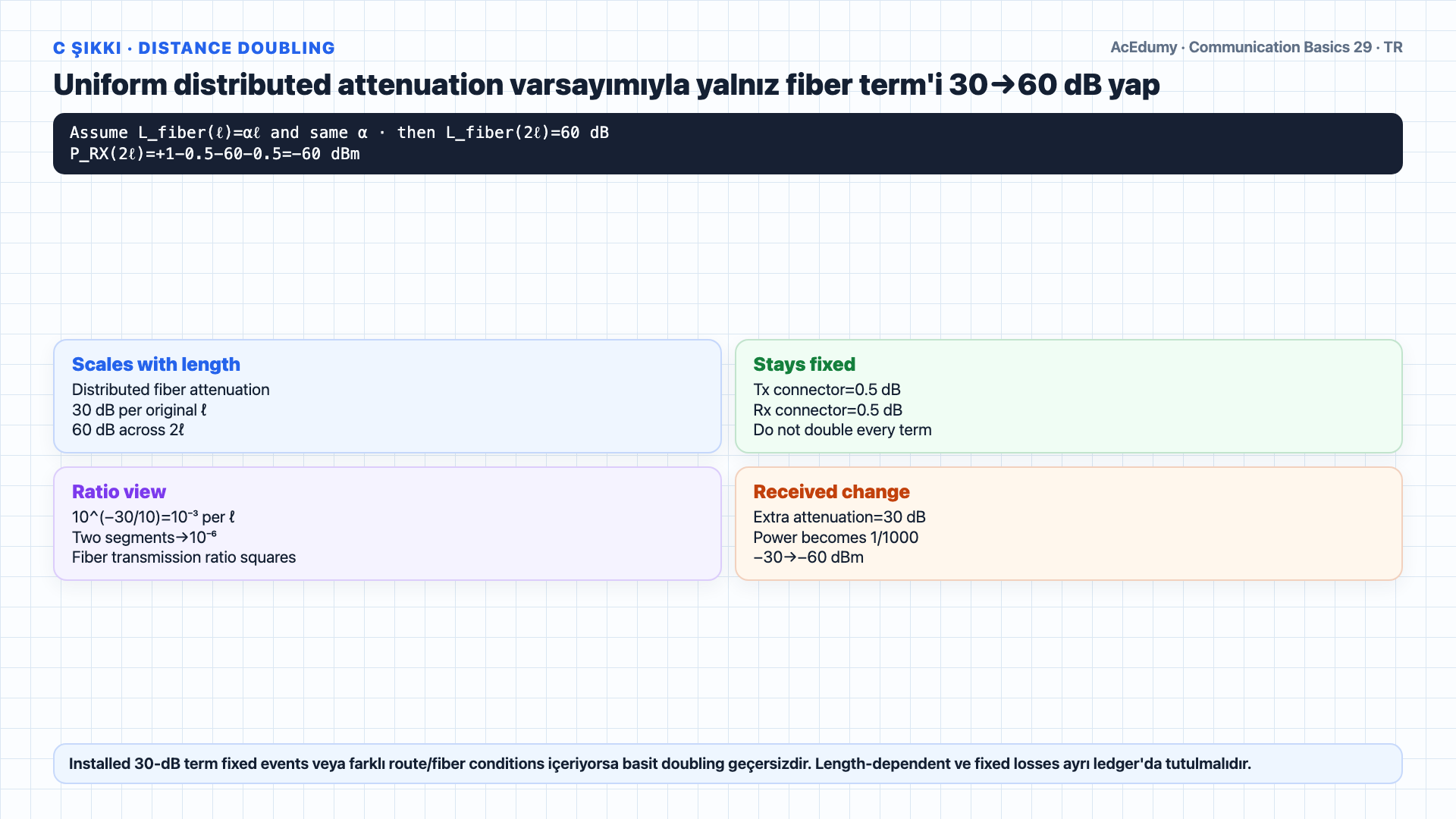

5. Length doubling'i uniform distributed attenuation varsayımıyla koşullandır
Yalnız distributed fiber loss'u iki katına çıkar; 25-dB EDFA'nın aritmetik olarak marjı tam 15 dB'ye getirmesini deployable optical-system acceptance sayma. c şıkkı — ve esas ders bu.Mesafeyi iki katına çıkarsak ne olur?Aynı lazer, aynı konnektörler, aynı alıcı — sadece fiber uzunluğu değişiyor.Anahtar conditional model: installed 30-dB fiber loss'ın same fiber/path conditions altında length ile uniform proportional olduğunu varsayıyoruz.Problem α vermese de distributed fiber attenuation için Lfiber=αℓ modelini ayrıca kabul ediyoruz; fixed/non-distributed loss 30-dB fiber term'in içinde olmamalıdır.Bu assumption altında yalnız distributed fiber loss length ile iki katına çıkar; connector ve diğer fixed loss terms değişmez.Otuz desibel altmış desibele dönüşür.Şuna dikkat edin.Mesafe doğrusal olarak iki kat arttı.Desibel cinsinden kayıp da doğrusal olarak iki kat arttı.Aynı attenuation coefficient ile iki eşit fiber segment cascade edilirse fiber transmission ratio karesine iner: 10(−30/10)→10(−60/10).Ek 30-dB fiber attenuation, received optical power'ı ilk linke göre 10(30/10)=1000 kat azaltır; bu uniform-loss modelin sonucudur.Şimdi bütçe.Bir desibel milivat, eksi sıfır nokta beş, eksi altmış, eksi sıfır nokta beş, eşittir eksi altmış desibel milivat.Alınan güç eksi otuzdan eksi altmışa çakılıyor.Sesli anlatım metni
c şıkkı — ve esas ders bu. Mesafeyi iki katına çıkarsak ne olur? Aynı lazer, aynı konnektörler, aynı alıcı — sadece fiber uzunluğu değişiyor. İşte anahtar fikir. Fiber kaybı kilometre başınadır. Kilometreyi iki katına çıkarırsan, toplam desibel kaybını da iki katına çıkarırsın. Otuz desibel altmış desibele dönüşür. Şuna dikkat edin. Mesafe doğrusal olarak iki kat arttı. Desibel cinsinden kayıp da doğrusal olarak iki kat arttı. Ama desibel logaritmik bir ölçek — yani doğrusal güç kaybı kareye çıkıyor. Mesafenin iki katına çıkması sadece iki kat daha fazla güç maliyeti değil — doğrusal birimlerde bin kat daha fazla. Şimdi bütçe. Bir desibel milivat, eksi sıfır nokta beş, eksi altmış, eksi sıfır nokta beş, eşittir eksi altmış desibel milivat. Alınan güç eksi otuzdan eksi altmışa çakılıyor.

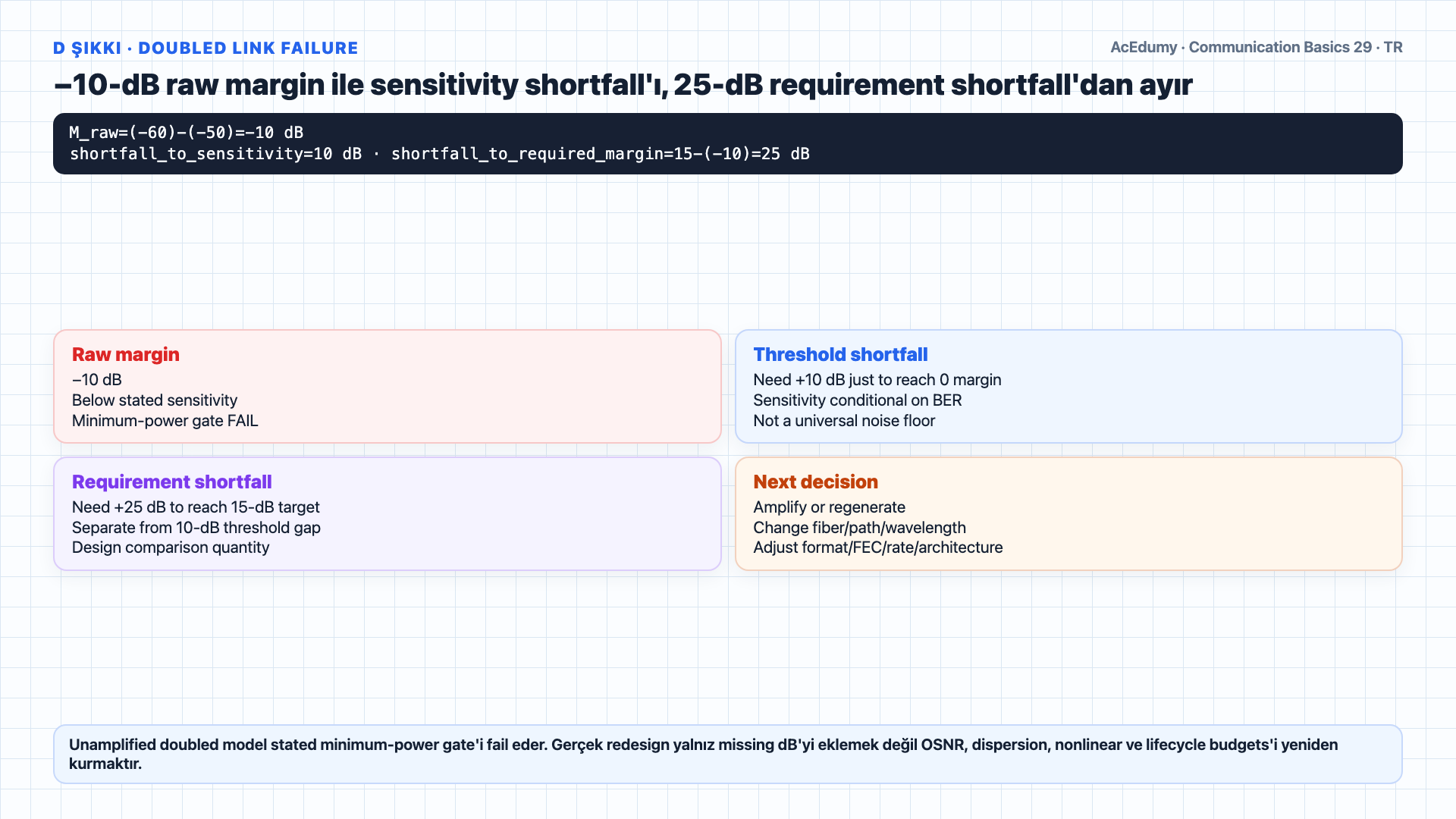

6. −10-dB ham marjı ve 25-dB requirement shortfall'ı ayır
Yalnız distributed fiber loss'u iki katına çıkar; 25-dB EDFA'nın aritmetik olarak marjı tam 15 dB'ye getirmesini deployable optical-system acceptance sayma. d şıkkı.Alıcıda eksi altmış desibel milivat varken, link hâlâ çalışabilir mi?Marj eşittir eksi altmış eksi eksi elli, yani eksi on desibel.Raw margin −10 dB, stated sensitivity'den 10 dB aşağıdadır; 15-dB required margin'e göre total shortfall 25 dB'dir ve sensitivity operating conditions yine eşleşmelidir.On beş desibel yastığı bir yana, sıfır marja bile ulaşamıyoruz.Doubled unamplified model stated minimum-power gate'i FAIL eder; bu conclusion specified threshold/conditions içindir.Sesli anlatım metni
d şıkkı. Alıcıda eksi altmış desibel milivat varken, link hâlâ çalışabilir mi? Marj eşittir eksi altmış eksi eksi elli, yani eksi on desibel. Negatif marj, duyarlılık eşiğinin altında olduğumuz anlamına gelir — fotodedektöre ulaşan ışık, alıcının gürültüden güvenle ayırt edebileceğinin altında. On beş desibel yastığı bir yana, sıfır marja bile ulaşamıyoruz. Link çalışmaz.

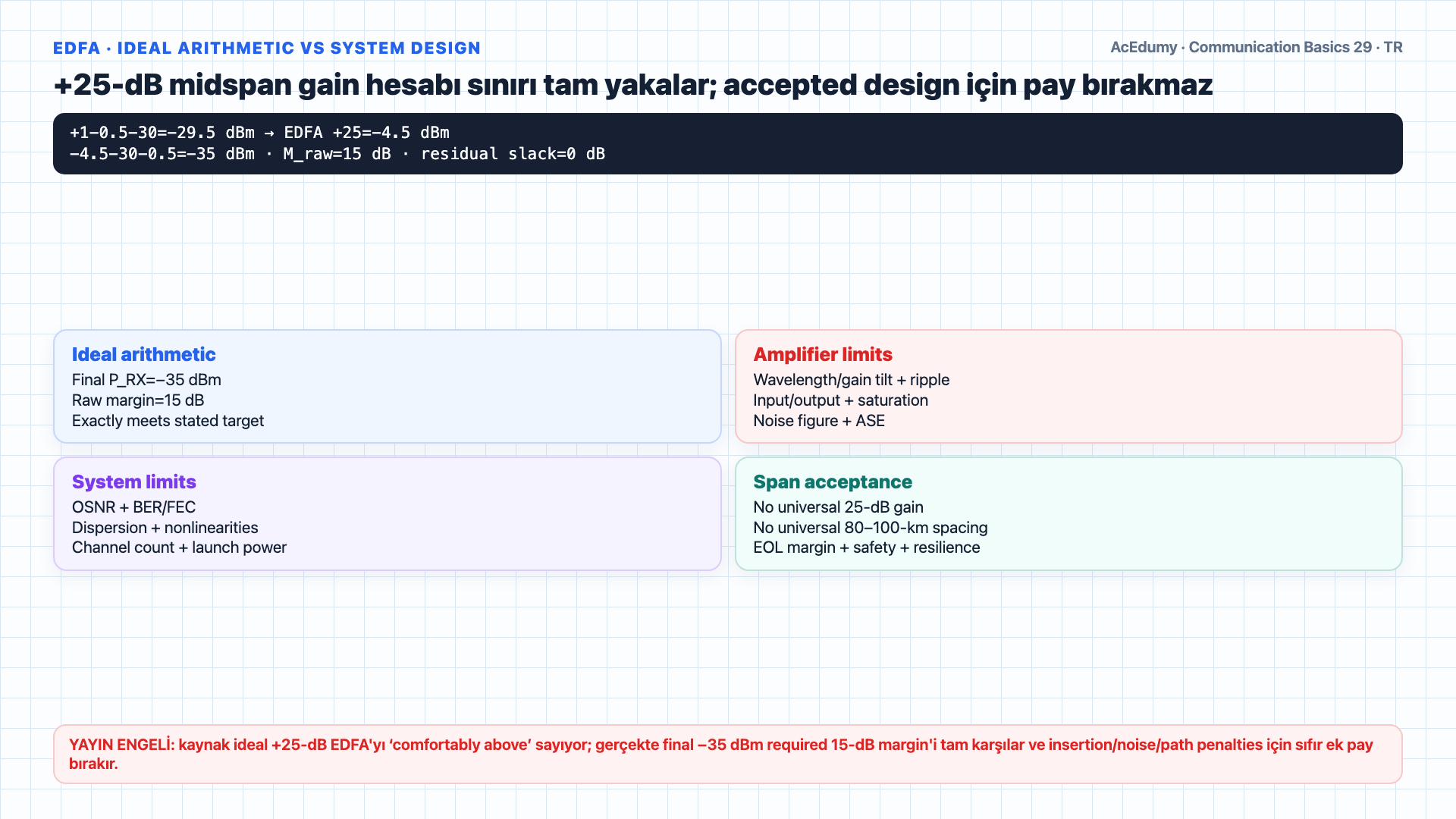

7. 25-dB EDFA örneğini −35 dBm, OSNR ve span kapılarıyla sınırla
Yalnız distributed fiber loss'u iki katına çıkar; 25-dB EDFA'nın aritmetik olarak marjı tam 15 dB'ye getirmesini deployable optical-system acceptance sayma. Peki gerçek bir fiber linki pasif sınırının ötesine nasıl uzatırız?Ortaya bir optik yükselteç koyarız.EDFA, erbium gain bandındaki optical links için yaygın bir amplifier class'ıdır; wavelength plan ve application'a göre Raman, SOA veya regeneration gibi seçenekler de vardır.Yükseltecin içinde kısa bir erbiyum katkılı fiber bölümü var, ayrı bir lazerle pompalanıyor, tipik olarak dokuz yüz seksen ya da bin dört yüz seksen nanometrede.EDFA stimulated emission ile optical-domain gain sağlar fakat amplified spontaneous emission de üretir; signal power artarken OSNR korunmuş sayılmaz.+25 dB bu worked example için assumed amplifier gain'dir; real gain wavelength/channel, input level, pump, saturation, gain flatness ve operating point'e bağlıdır.Exact ideal chain: first half sonrası −29,5 dBm, +25-dB EDFA sonrası −4,5 dBm, second half ve final connector sonrası −35 dBm; raw margin tam 15 dB, required margin'e residual slack 0 dB'dir.80–100 km yalnız representative span range olabilir; spacing fiber/span loss, amplifier gain/input/output/noise figure, OSNR, channel count, dispersion, nonlinearities, safety, availability ve end-of-life design ile belirlenir.Bu videodan üç alım.Bir: uniform distributed fiber loss length ile linearly scales; distance doubling yalnız length-dependent terms'i iki katına çıkarır, fixed connector/component losses'u değil.Passive reach extension için lower-loss route/fiber, wavelength, launch power within safety/nonlinear limits, modulation/FEC/rate ve architecture trade-offs değerlendirilir; cost requirements'a bağlıdır.İki: 15 dB burada problem requirement'ıdır; gerçek margin quantified uncertainty, degradation, repair ve path-penalty ledger'dan gelir.Aging, contamination, temperature ve installation variation budget'a measured/qualified worst-case values ile eklenir; tek sayı otomatik lifetime guarantee vermez.Üç: passive budget aşılırsa optical amplification, regeneration veya link/format redesign değerlendir; EDFA long-haul/submarine systems için önemli bir enabling component'tir fakat tek başına transoceanic system değildir.Sesli anlatım metni
Peki gerçek bir fiber linki pasif sınırının ötesine nasıl uzatırız? Ortaya bir optik yükselteç koyarız. En yaygın olanı erbiyum katkılı fiber yükselteç, kısaca E D F A. Yükseltecin içinde kısa bir erbiyum katkılı fiber bölümü var, ayrı bir lazerle pompalanıyor, tipik olarak dokuz yüz seksen ya da bin dört yüz seksen nanometrede. Sinyal fotonları uyarılmış erbiyum atomlarını tetikleyerek aynı türden daha fazla foton yayılmasını sağlar — sinyal geçerken güçlenir, elektriğe dönüştürmeye gerek kalmadan. Tipik bir E D F A yaklaşık yirmi beş desibel kazanç sağlar. İki katlanmış linkin ortasına bir tane düşürürsek, fiberin ikinci yarısı eksi otuz desibel milivattan değil, eksi beşten başlar — uzak uçtaki alıcı eşiğinin rahatça üstünde. Uzun mesafe omurgalarda yükselteçler her seksen ile yüz kilometre arasında yerleştirilir. Bu videodan üç alım. Bir: mesafe doğrusaldır, ama biriken desibel kaybı da doğrusaldır — yani linki iki katına çıkarmak bütçedeki her kayıp terimini de iki katına çıkarır. Pasif fiberi uzatmanın ucuz bir yolu yoktur. İki: on beş desibel marj paranoya değil, mühendisliktir. Yaşlanma, kir, sıcaklık ve kurulumun günden güne değişkenliğine karşılık verir. Üç: mesafe pasif bütçeyi aştığında cevap yükseltmedir — ve E D F A, okyanus aşırı fiberi mümkün kılan teknolojidir.
Kaynak video: Haberleşme Temelleri #29 Örnek Soru Çözümü: Mesafeyi İki Katına — Fiber Sınırı ve EDFA (6:10)
