Anten Teorisi · Gözlem Noktası, Vektör Potansiyel ve Uzak Alan Yolu

#04 Gözlem noktasındaki güçten Poynting vektörü ve E/H alanlarına giden zincir; vektör potansiyeli A ile r, r′ ve R geometrisi

Kaynak, orijin ve gözlemci geometrisini ayırarak vektör potansiyelinden uzak alan yöntemlerine giden yolu hazırlayın.

Soru

Orijin, anten üzerindeki kaynak noktası ve P gözlem noktası arasındaki r, r′ ve R vektörlerini ve güç-alan zincirini gösteren ders karesi. — Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.

Bir antenin gözlem noktasındaki alan ve güç problemini kurun; Poynting vektörü, E/H alanları ve vektör potansiyeli A arasındaki rol zincirini açıklayın, r, r′ ve R konum vektörlerini ayırın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

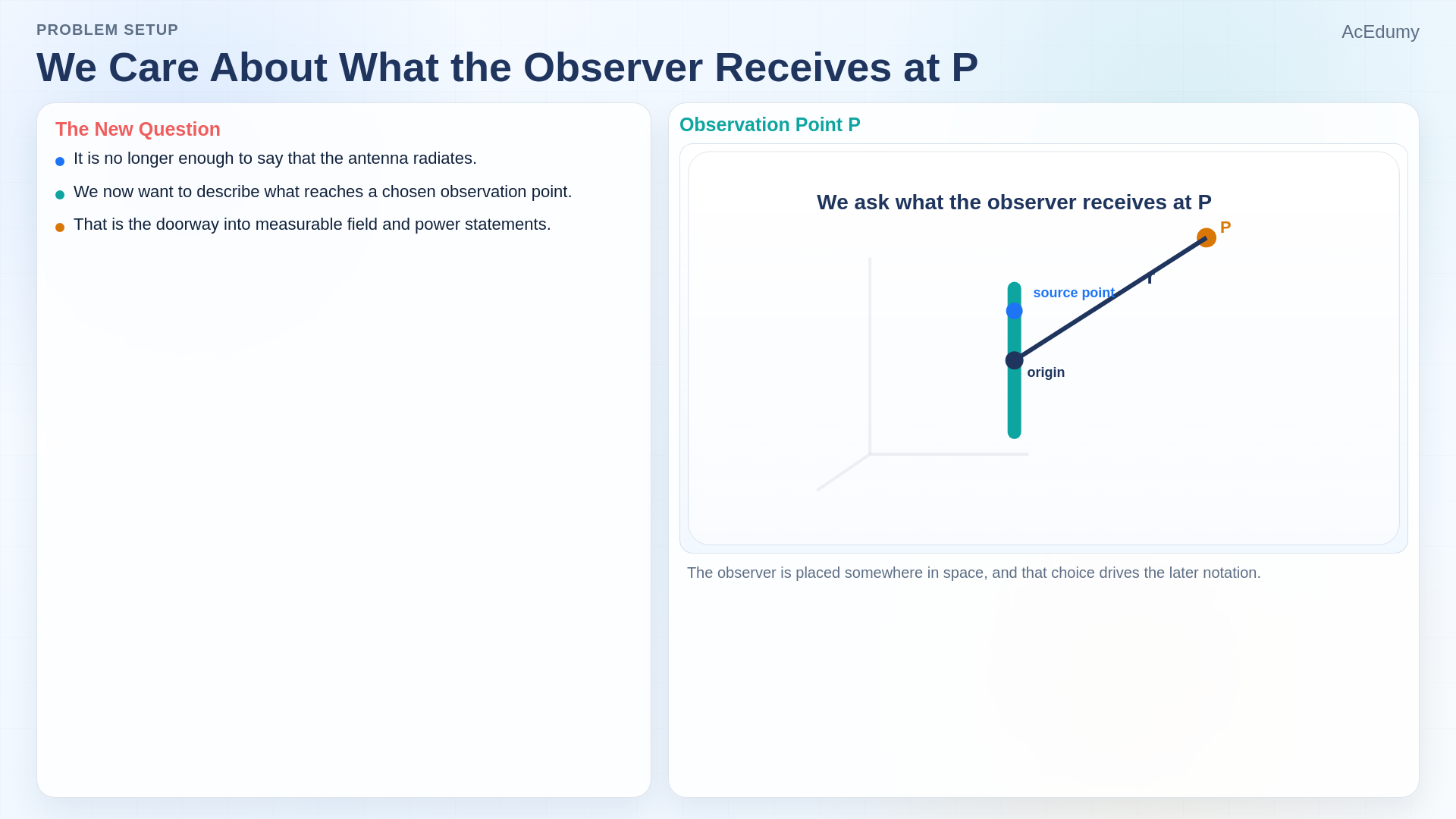

1. P gözlem noktasındaki alan ve güç sorusunu kur
Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.
Bu derste artık yalnızca antenin ışınım yaptığını söylemekle yetinmiyoruz.
Daha ciddi bir mühendislik sorusu soruyoruz.
Genelde P gözlem noktası diye yazılan seçili bir gözlem noktasında, gözlemci gerçekte hangi alanı ve hangi gücü görür?
İşte bu soru, anten analizinin ilk gerçek teori diline açılan kapıdır.
Sesli anlatım metni
Bu derste artık yalnızca antenin ışınım yaptığını söylemekle yetinmiyoruz. Daha ciddi bir mühendislik sorusu soruyoruz. Genelde P noktası diye yazılan seçili bir gözlem noktasında, gözlemci gerçekte hangi alanı ve hangi gücü görür? İşte bu soru, anten analizinin ilk gerçek teori diline açılan kapıdır.

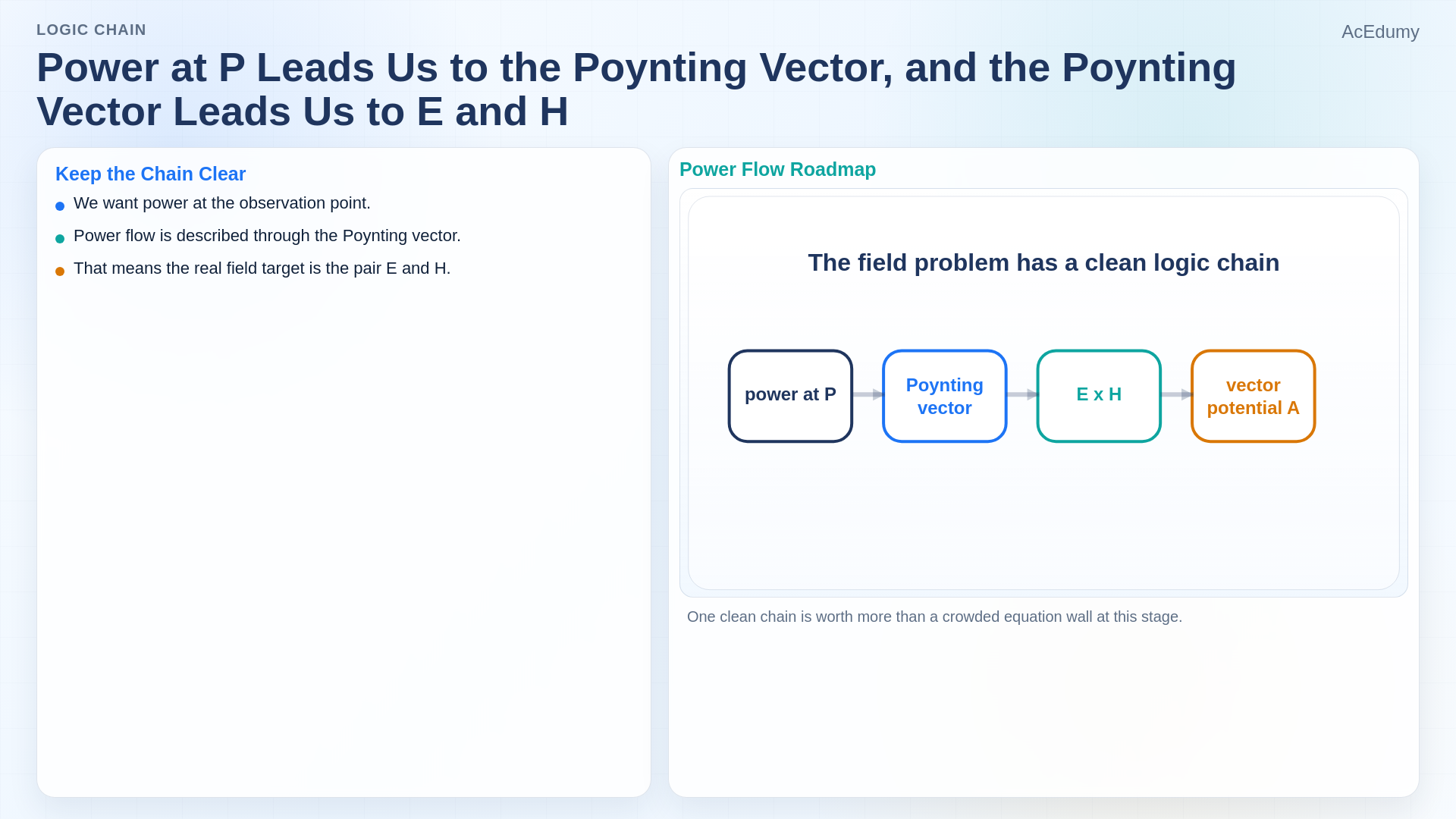

2. Güç, Poynting vektörü ve E/H zincirini kur
Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.
Eğer gözlem noktasındaki güçle ilgileniyorsak, Poynting vektörü hemen sahneye gelir.
Poynting vektörü gelince de elektrik alan ile manyetik alana aynı anda ihtiyacımız olduğunu görürüz.
Böylece dersin mantık zinciri temizleşir.
P noktasındaki güç bizi Poynting vektörüne, Poynting vektörü de bizi E ve H çiftine götürür.
Sesli anlatım metni
Eğer gözlem noktasındaki güçle ilgileniyorsak, Poynting vektörü hemen sahneye gelir. Poynting vektörü gelince de elektrik alan ile manyetik alana aynı anda ihtiyacımız olduğunu görürüz. Böylece dersin mantık zinciri temizleşir. P noktasındaki güç bizi Poynting vektörüne, Poynting vektörü de bizi E ve H çiftine götürür.

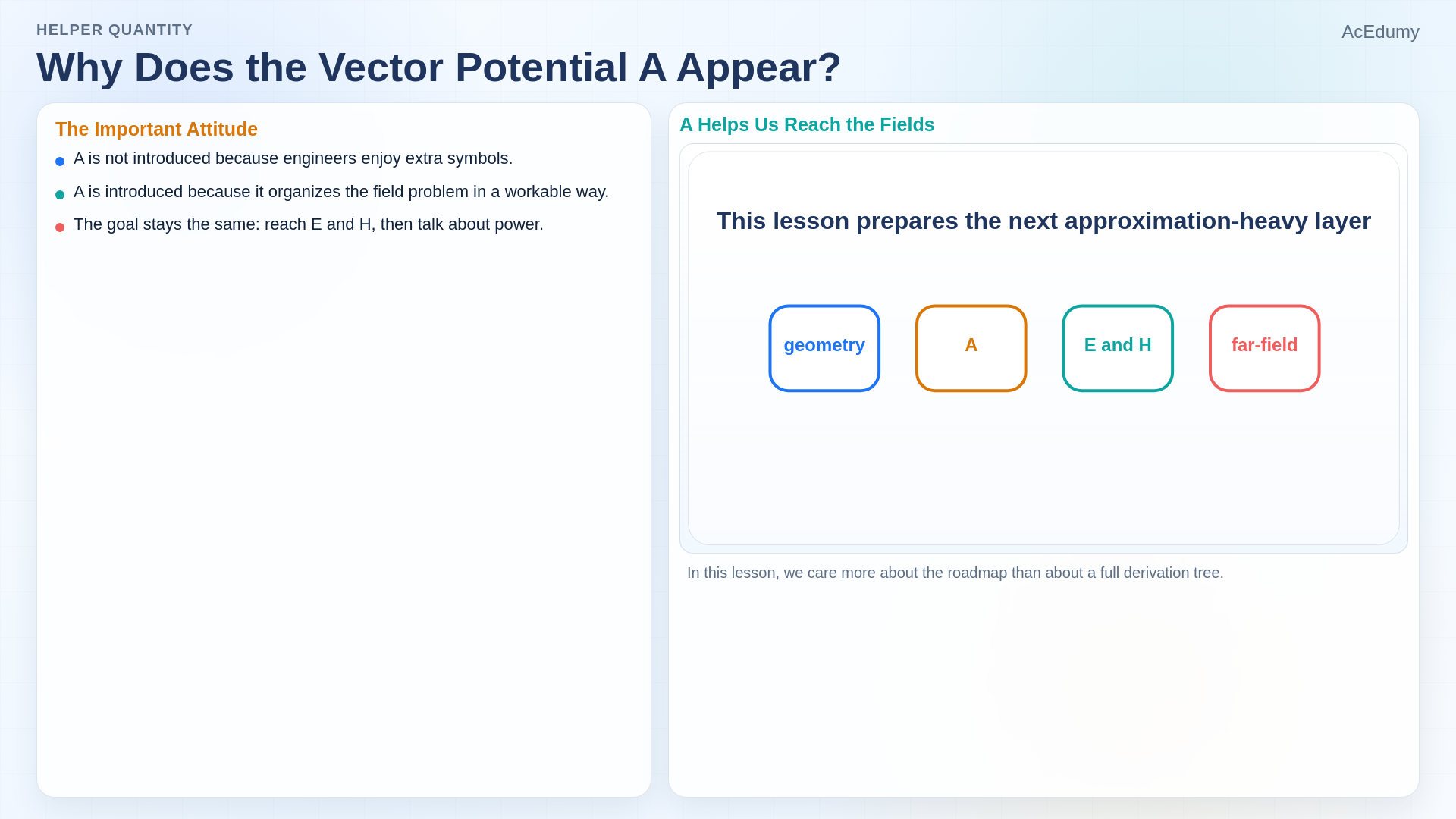

3. Vektör potansiyeli A'nın yardımcı rolünü gör
Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.
Ama anten teorisi genelde doğrudan E ve H ile başlamaz.
Onun yerine vektör potansiyeli A tanıtılır.
Bu, nihai hedefin A olduğu anlamına gelmez.
A, alan problemini mühendislerin çalışabileceği bir biçimde düzenleyen yardımcı bir niceliktir.
Asıl hedef yine alanlardır ve alanlardan tekrar güce geri döneriz.
Sesli anlatım metni
Ama anten teorisi genelde doğrudan E ve H ile başlamaz. Onun yerine vektör potansiyeli A tanıtılır. Bu, nihai hedefin A olduğu anlamına gelmez. A, alan problemini mühendislerin çalışabileceği bir biçimde düzenleyen yardımcı bir niceliktir. Asıl hedef yine alanlardır ve alanlardan tekrar güce geri döneriz.

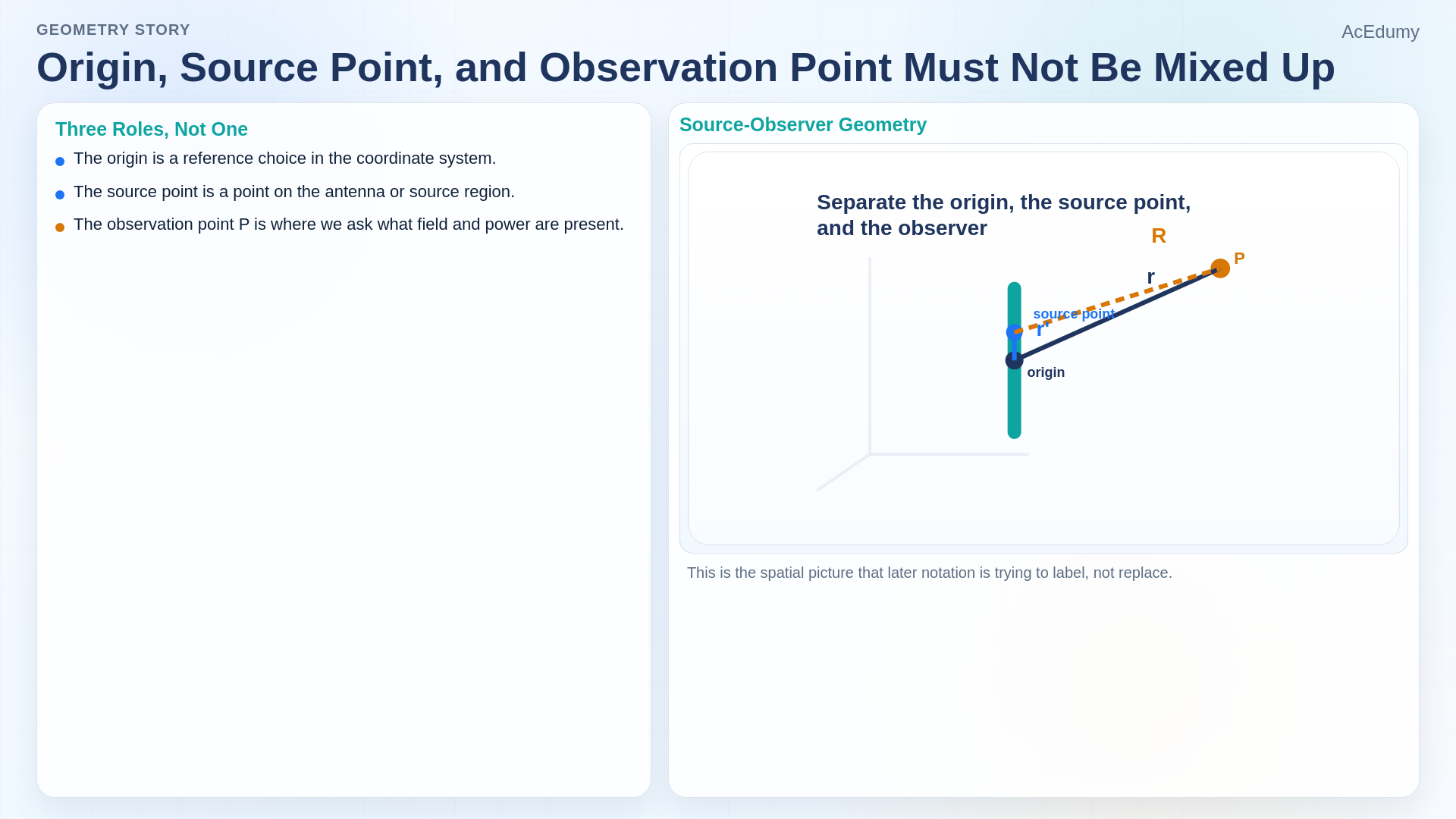

4. Orijin, kaynak noktası ve gözlemciyi ayır
Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.
Artık geometrinin netleşmesi gerekir.
Yeni başlayanların sık sık birbirine karıştırdığı üç ayrı rolü ayırmalıyız.
Bir koordinat sisteminin orijini vardır, anten ya da kaynak bölgesi üzerindeki kaynak noktası vardır ve uzaydaki gözlem noktası P vardır.
Bu roller karışırsa, denklemler doğru olsa bile gösterim rastgeleymiş gibi hissedilir.
Sesli anlatım metni
Artık geometrinin netleşmesi gerekir. Yeni başlayanların sık sık birbirine karıştırdığı üç ayrı rolü ayırmalıyız. Bir koordinat sisteminin orijini vardır, anten ya da kaynak bölgesi üzerindeki kaynak noktası vardır ve uzaydaki gözlem noktası P vardır. Bu roller karışırsa, denklemler doğru olsa bile gösterim rastgeleymiş gibi hissedilir.

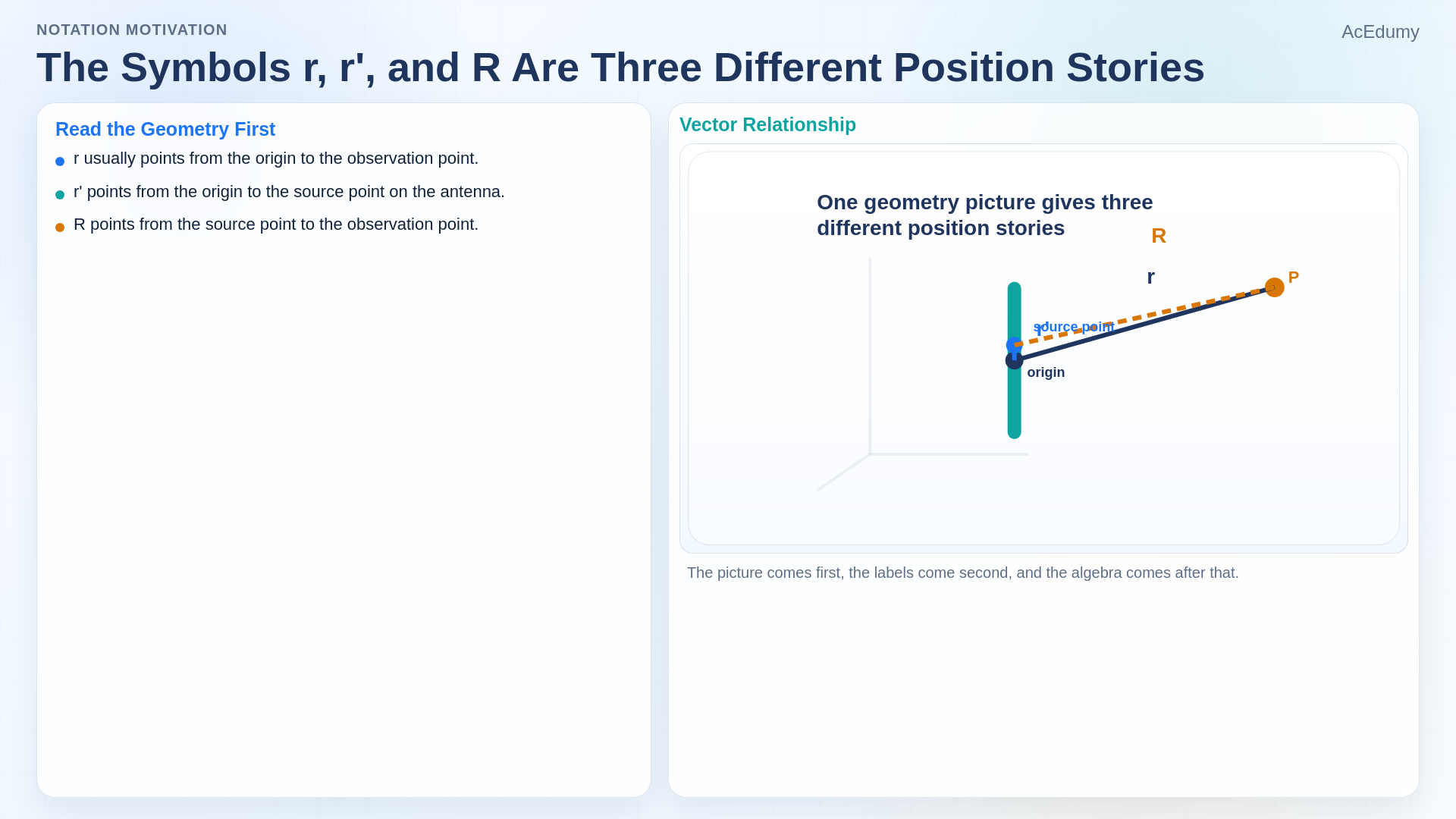

5. r, r′ ve R konum vektörlerini oku
Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.
Bu yüzden r, r′ ve R gibi semboller ortaya çıkar.
Bunlar süs olsun diye yoktur.
Aynı resimdeki farklı konum hikayelerini etiketlerler.
Genelde R kaynak noktasından gözlemciye gider, r orijinden gözlemciye gider, r′ ise orijinden kaynak noktasına gider.
Önce resmi görmek, sonra sembolleri o resme düzen vermek gerekir.
Sesli anlatım metni
Bu yüzden r, r üssü ve büyük R gibi semboller ortaya çıkar. Bunlar süs olsun diye yoktur. Aynı resimdeki farklı konum hikayelerini etiketlerler. Genelde büyük R kaynak noktasından gözlemciye gider, r orijinden gözlemciye gider, r üssü ise orijinden kaynak noktasına gider. Önce resmi görmek, sonra sembolleri o resme düzen vermek gerekir.

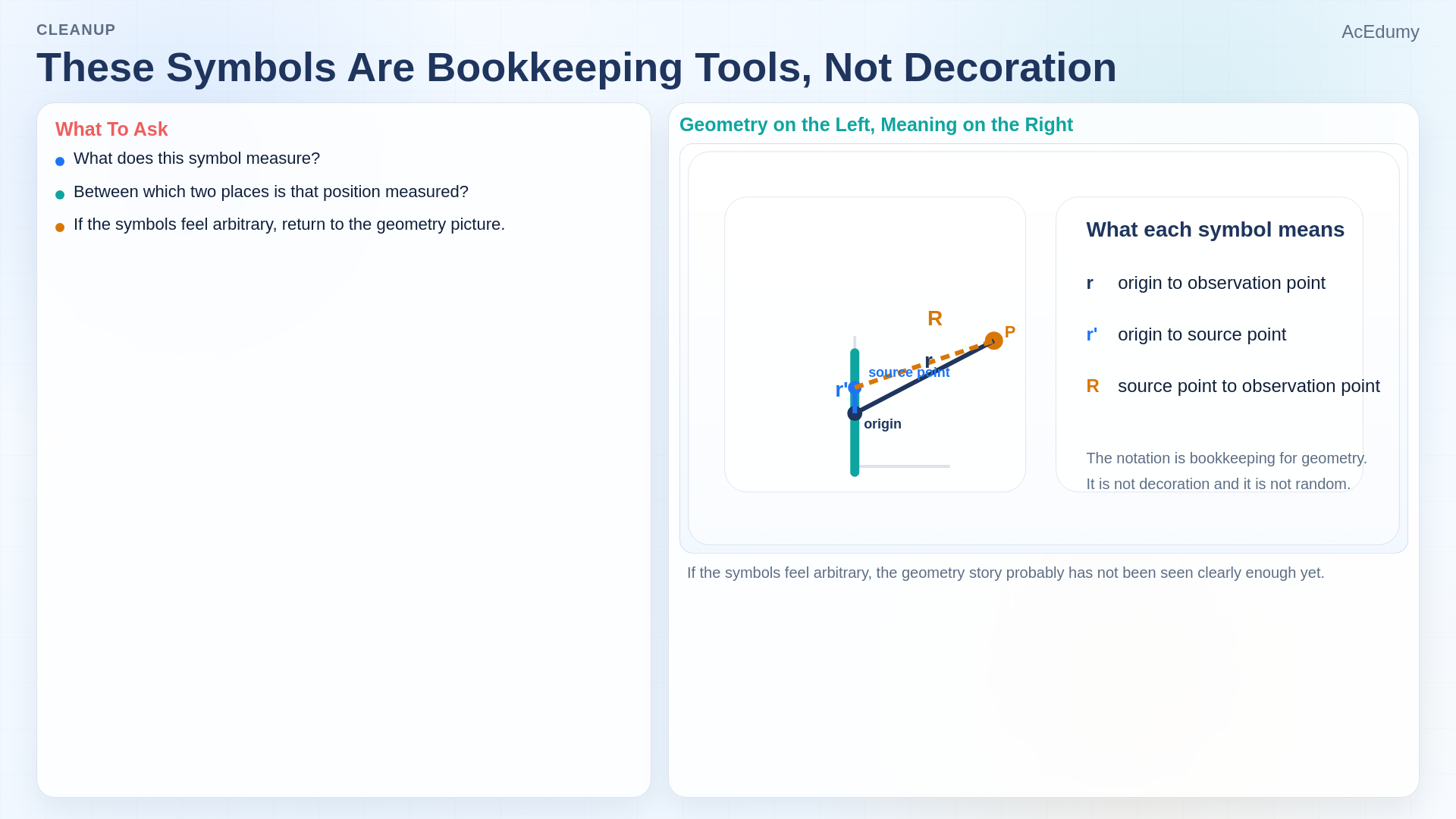

6. Her sembolü ölçtüğü iki yerle bağla
Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.
Bu aşamada asıl kazanım sembolleri mekanik olarak ezberlemek değil.
Asıl kazanım, her sembolün neyi ölçtüğünü ve hangi iki yer arasını anlattığını sormayı alışkanlık haline getirmektir.
Bu alışkanlık yerleştiğinde, sonraki denklemler açıklamasız harf yığını gibi görünmez.
Daha çok, bir geometri problemini dikkatli şekilde takip eden bir muhasebe dili gibi görünür.
Sesli anlatım metni
Bu aşamada asıl kazanım sembolleri mekanik olarak ezberlemek değil. Asıl kazanım, her sembolün neyi ölçtüğünü ve hangi iki yer arasını anlattığını sormayı alışkanlık haline getirmektir. Bu alışkanlık yerleştiğinde, sonraki denklemler açıklamasız harf yığını gibi görünmez. Daha çok, bir geometri problemini dikkatli şekilde takip eden bir muhasebe dili gibi görünür.

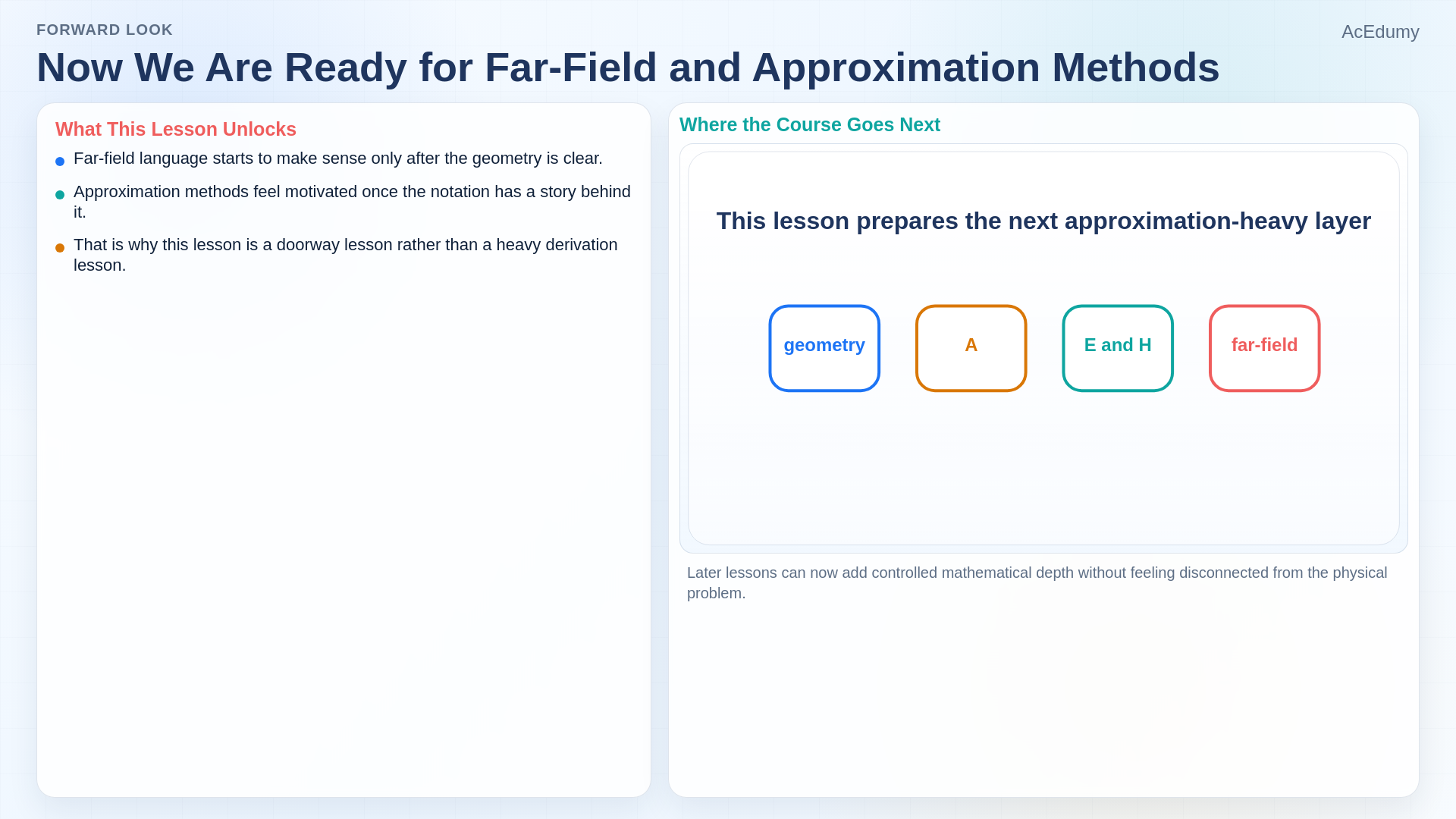

7. Uzak alan ve yaklaşım yöntemlerine geçişi gör
Geometri doğru ayrıldığında r, r′ ve R sembolleri uzak alan hesabının anlamlı konum kayıtlarına dönüşür.
Bu yüzden bu ders, uzak alan ve yaklaşım tekniklerinden önce önemlidir.
Gözlem noktası hikayesi, alan zinciri ve geometri etiketleri netleştiğinde, uzak alan sonuçları, durağan faz ya da uç nokta yöntemleri gizemli olmak yerine motive edilmiş başlar.
Bu ders matematiğin sonu değil.
Matematiğe neden ihtiyacımız olduğunu nihayet gösteren andır.
Sesli anlatım metni
Bu yüzden bu ders, uzak alan ve yaklaşım tekniklerinden önce önemlidir. Gözlem noktası hikayesi, alan zinciri ve geometri etiketleri netleştiğinde, uzak alan sonuçları, durağan faz ya da uç nokta yöntemleri gizemli olmak yerine motive edilmiş başlar. Bu ders matematiğin sonu değil. Matematiğe neden ihtiyacımız olduğunu nihayet gösteren andır.
