Elektromanyetik Teori · Gradyan, Diverjans ve Rotasyonel

#05 Vektör kalkülüsün temel diferansiyel operatörleri ve özdeşlikleri

Alanların en hızlı artışını, kaynak gücünü ve yerel dönmesini gradyan, diverjans ve rotasyonel üzerinden karşılaştır.

Soru

Gradyan, diverjans ve rotasyonel işlemlerini, alan çizgilerini ve temel vektör kalkülüs özdeşliklerini gösteren ders karesi. — Gradyan skalerden vektöre, diverjans vektörden skalere, rotasyonel ise vektörden vektöre dönüşüm yapar.

Gradyan, diverjans ve rotasyonelin girdi/çıktı türlerini, fiziksel anlamlarını, Kartezyen ifadelerini ve ∇×∇f=0 ile ∇·(∇×A)=0 özdeşliklerini açıklayın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

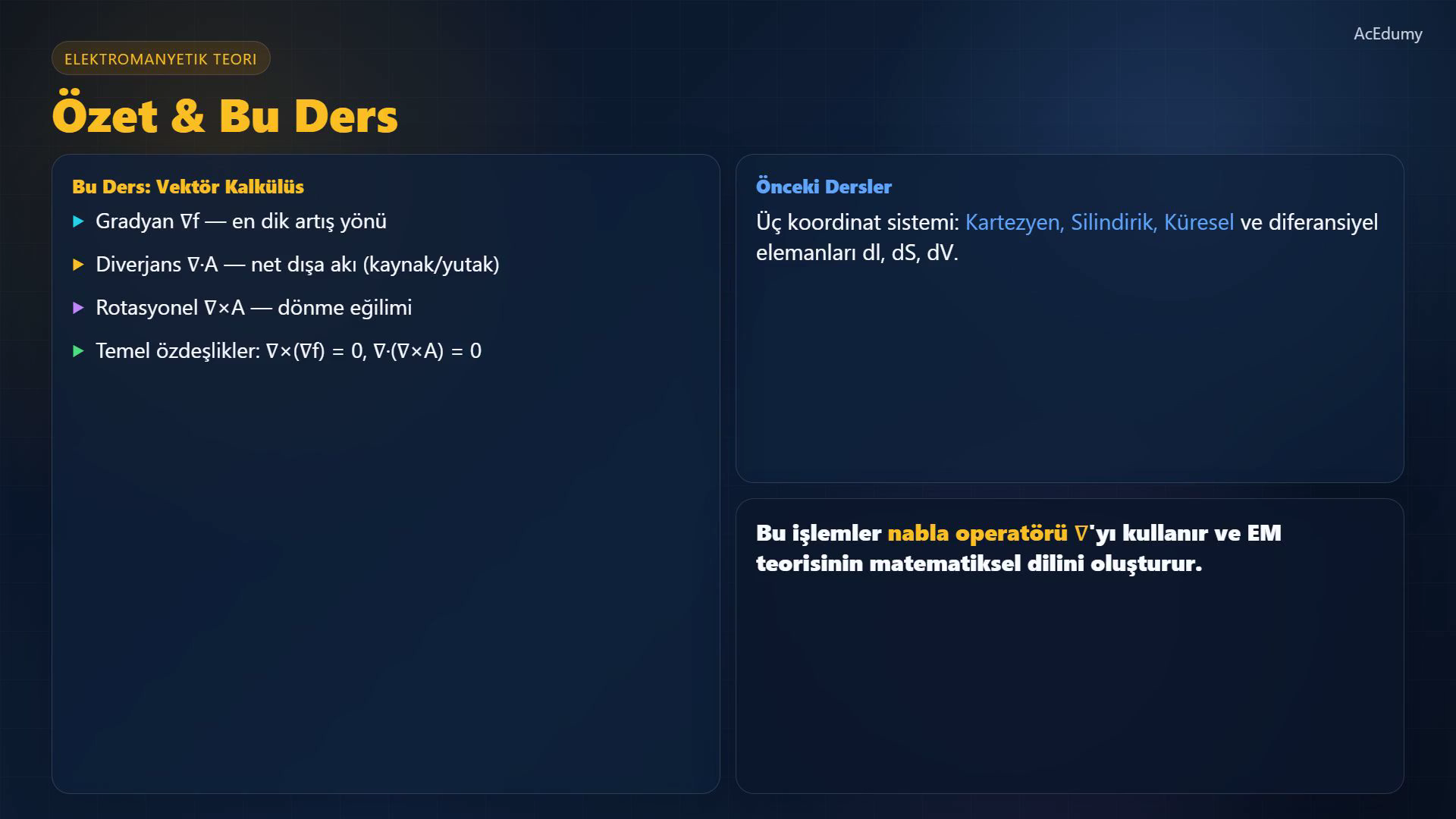

1. Vektör kalkülüse geçişi kur
Gradyan skalerden vektöre, diverjans vektörden skalere, rotasyonel ise vektörden vektöre dönüşüm yapar.
Önceki derslerde üç koordinat sistemini tanımladık: Kartezyen, silindirik ve küresel, ve bunların diferansiyel elemanlarını bulduk.
Şimdi alanların uzayda nasıl değiştiğini tanımlayacak araçlara ihtiyacımız var.
Bu derste vektör kalkülüsün üç temel işlemini tanıtıyoruz: gradyan, diverjans ve rotasyonel.
Bu işlemler ters üçgen olarak yazılan ∇ operatörünü kullanır.
Gradyan, bir skaler alanın en dik artış yönünü verir.
Diverjans, bir vektör alanının bir noktadan ne kadar yayıldığını ölçer.
Rotasyonel ise bir vektör alanının dönme eğilimini ölçer.
Sesli anlatım metni
Önceki derslerde üç koordinat sistemini tanımladık: Kartezyen, silindirik ve küresel, ve bunların diferansiyel elemanlarını bulduk. Şimdi alanların uzayda nasıl değiştiğini tanımlayacak araçlara ihtiyacımız var. Bu derste vektör kalkülüsün üç temel işlemini tanıtıyoruz: gradyan, diverjans ve rotasyonel. Bu işlemler ters üçgen olarak yazılan nabla operatörünü kullanır. Gradyan, bir skaler alanın en dik artış yönünü verir. Diverjans, bir vektör alanının bir noktadan ne kadar yayıldığını ölçer. Rotasyonel ise bir vektör alanının dönme eğilimini ölçer.

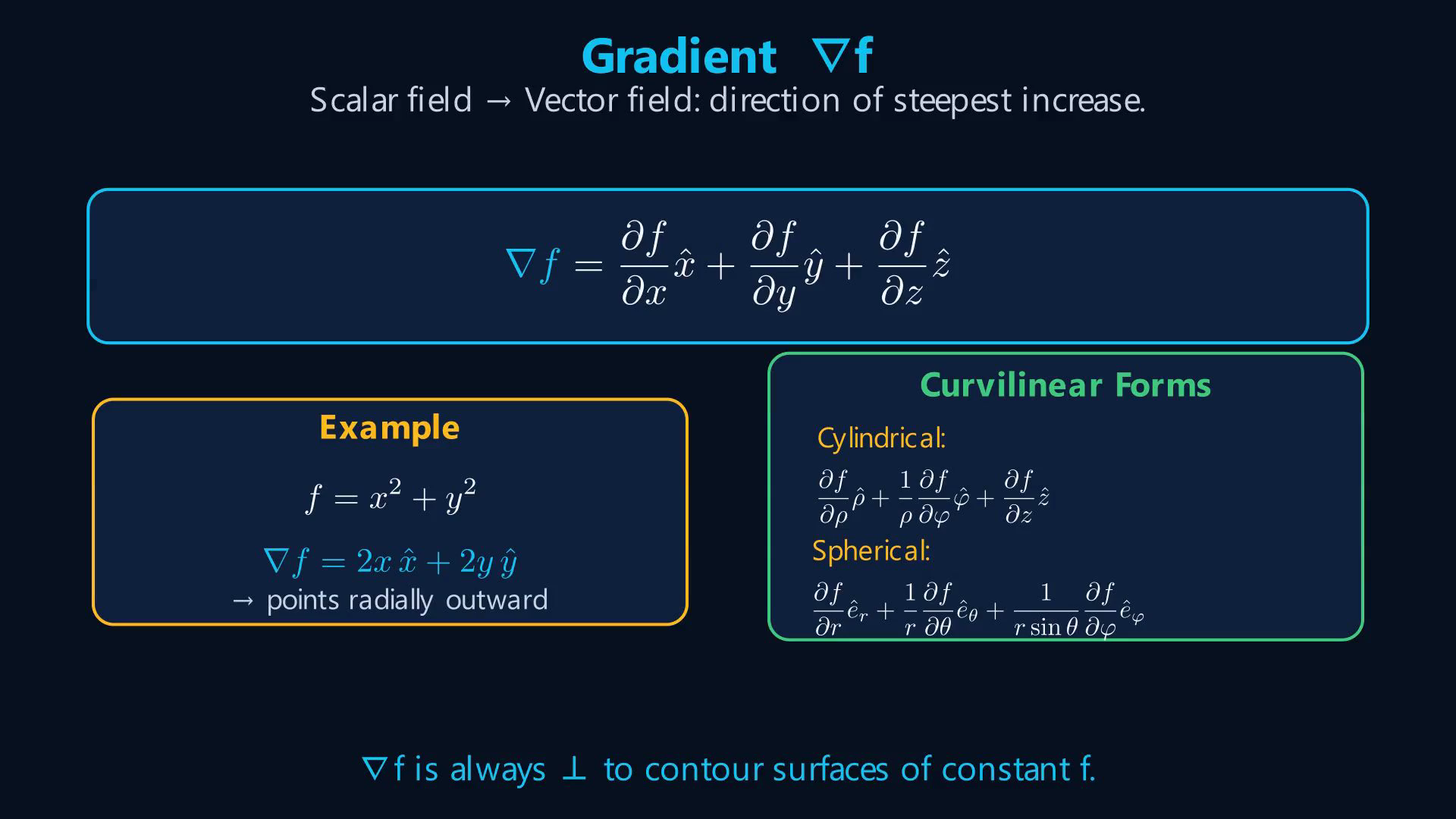

2. Gradyanı tanımla ve yorumla
Gradyan skalerden vektöre, diverjans vektörden skalere, rotasyonel ise vektörden vektöre dönüşüm yapar.
Gradyan, bir skaler alana uygulanır ve bir vektör alanı üretir.
f(x,y,z) skaler fonksiyonu için gradyan:
$\displaystyle ∇f = \left(\frac{\partial f}{\partial x}\right)e_{x} + \left(\frac{\partial f}{\partial y}\right)e_{y} + \left(\frac{\partial f}{\partial z}\right)e_{z}.$
Gradyan vektörü, f'nin en hızlı arttığı yönü gösterir ve büyüklüğü o artış hızına eşittir.
Geometrik olarak, gradyan her zaman sabit f yüzeyine diktir.
Örnek: f = x² + y² ise ∇f = 2x e_x + 2y e_y.
Bu, orijinden dışarı doğru işaret eder, çünkü f orijinden uzaklaştıkça artar.
Silindirik:
$\displaystyle ∇f = \left(\frac{\partial f}{\partial \rho }\right)e_{\rho } + \left(\frac{1}{\rho }\right)\left(\frac{\partial f}{\partial \varphi }\right)e_{\varphi } + \left(\frac{\partial f}{\partial z}\right)e_{z}.$
Küresel:
$\displaystyle ∇f = \left(\frac{\partial f}{\partial r}\right)e_{r} + \left(\frac{1}{r}\right)\left(\frac{\partial f}{\partial \theta }\right)e_{\theta } + \left[\frac{1}{r \sin \theta }\right]\left(\frac{\partial f}{\partial \varphi }\right)e_{\varphi }.$
Metrik katsayıların paydada nasıl göründüğüne dikkat edin.
Sesli anlatım metni
Gradyan, bir skaler alana uygulanır ve bir vektör alanı üretir. iks, ye, zet'in bir fonksiyonu olan ef skaler fonksiyonu verildiğinde, gradyan şöyle tanımlanır: nabla ef eşittir kısmi ef bölü kısmi iks çarpı iks şapka, artı kısmi ef bölü kısmi ye çarpı ye şapka, artı kısmi ef bölü kısmi zet çarpı zet şapka. Gradyan vektörü, ef'nin en hızlı arttığı yönü gösterir ve büyüklüğü o artış hızına eşittir. Geometrik olarak, gradyan her zaman sabit ef yüzeyine diktir. Basit bir örnek: ef eşittir iks kare artı ye kare ise, nabla ef eşittir iki iks çarpı iks şapka artı iki ye çarpı ye şapka. Bu, orijinden dışarı doğru işaret eder, çünkü ef orijinden uzaklaştıkça artar. Silindirik koordinatlarda gradyan şu formdadır: kısmi ef bölü kısmi ro çarpı ro şapka, artı bir bölü ro çarpı kısmi ef bölü kısmi fi çarpı fi şapka, artı kısmi ef bölü kısmi zet çarpı zet şapka. Küresel koordinatlarda ise: kısmi ef bölü kısmi re çarpı e re, artı bir bölü re çarpı kısmi ef bölü kısmi teta çarpı e teta, artı bir bölü re sinüs teta çarpı kısmi ef bölü kısmi fi çarpı e fi. Metrik katsayıların paydada nasıl göründüğüne dikkat edin.

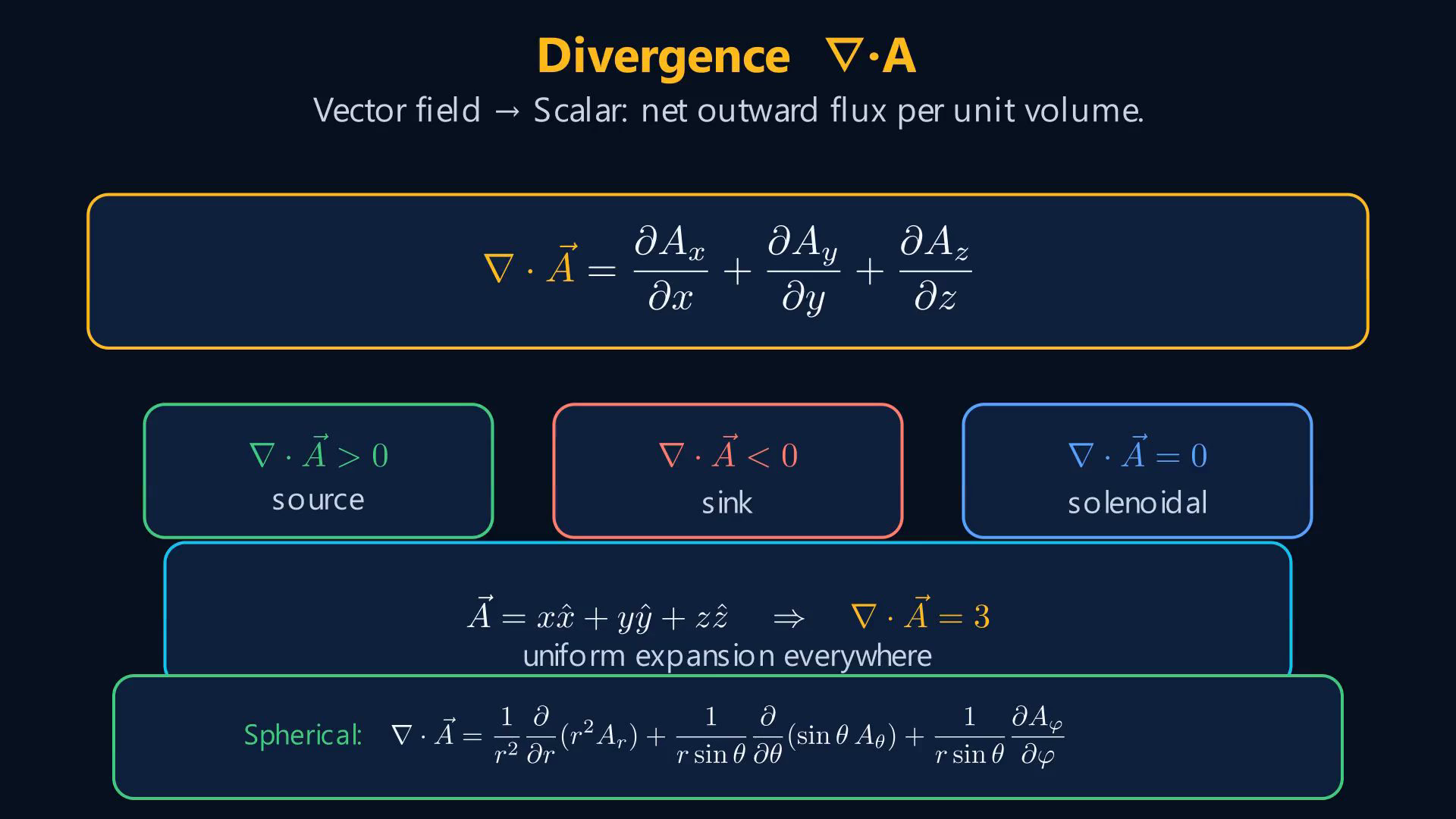

3. Diverjansı tanımla ve yorumla
Gradyan skalerden vektöre, diverjans vektörden skalere, rotasyonel ise vektörden vektöre dönüşüm yapar.
Diverjans, bir vektör alanına uygulanır ve bir skaler üretir.
A = (A_x,A_y,A_z) için diverjans:
$\displaystyle ∇\cdot A =\frac{ \partial A_{x}}{\partial x }+\frac{ \partial A_{y}}{\partial y }+ \partial A_{z}/\partial z.$
Fiziksel olarak diverjans, sonsuz küçük bir bölgeden dışarıya net akıyı ölçer.
Pozitif diverjans, alanın o noktada bir kaynak olduğu anlamına gelir.
Negatif diverjans, bir yutaktır.
Sıfır diverjans, alanın net dışa doğru akışı olmadığı, solenoid olduğu anlamına gelir.
Örneğin A = x e_x + y e_y + z e_z alanı için ∇·A = 3; alan her yerde düzgün biçimde genişler.
Küresel:
$\displaystyle ∇\cdot A =\frac{ \left(1/r²\right)\partial \left(r²A_{r}\right)}{\partial r }+\frac{ \left[\frac{1}{r \sin \theta }\right]\partial \left(\sin \theta A_{\theta }\right)}{\partial \theta }+ \left[\frac{1}{r \sin \theta }\right]\partial A_{\varphi }/\partial \varphi .$
Diverjans, elektrostatikte Gauss yasası için temel olacaktır.
Sesli anlatım metni
Diverjans, bir vektör alanına uygulanır ve bir skaler üretir. A iks, A ye, A zet bileşenlerine sahip bir A vektör alanı için diverjans şöyle tanımlanır: nabla nokta A eşittir kısmi A iks bölü kısmi iks, artı kısmi A ye bölü kısmi ye, artı kısmi A zet bölü kısmi zet. Fiziksel olarak diverjans, sonsuz küçük bir bölgeden dışarıya net akıyı ölçer. Pozitif diverjans, alanın o noktada bir kaynak olduğu anlamına gelir. Negatif diverjans, bir yutaktır. Sıfır diverjans, alanın net dışa doğru akışı olmadığı, solenoid olduğu anlamına gelir. Örneğin, A eşittir iks çarpı iks şapka, artı ye çarpı ye şapka, artı zet çarpı zet şapka alanının diverjansı üçe eşittir, yani her yerde düzgün biçimde genişler. Küresel koordinatlarda diverjans formülü şöyle olur: bir bölü re kare çarpı kısmi bölü kısmi re parantez re kare A re, artı bir bölü re sinüs teta çarpı kısmi bölü kısmi teta parantez sinüs teta A teta, artı bir bölü re sinüs teta çarpı kısmi A fi bölü kısmi fi. Diverjans, elektrostatikte Gauss yasası için temel olacaktır.

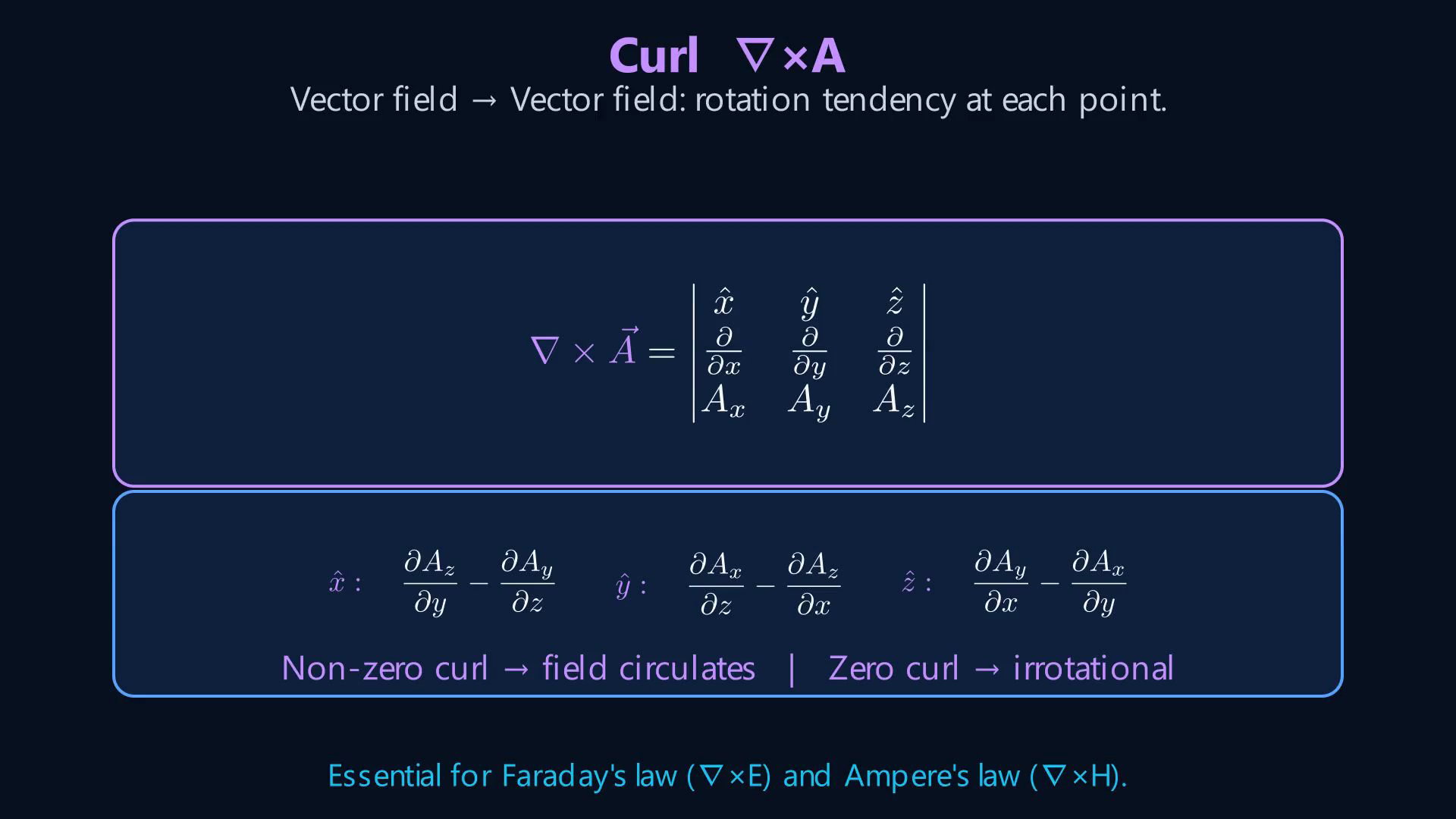

4. Rotasyoneli tanımla ve yorumla
Gradyan skalerden vektöre, diverjans vektörden skalere, rotasyonel ise vektörden vektöre dönüşüm yapar.
Rotasyonel, bir vektör alanına uygulanır ve başka bir vektör alanı üretir.
Alanın bir nokta etrafında dönme eğilimini ölçer.
Kartezyen koordinatlarda A'nın rotasyoneli, üç × üç bir matrisin determinantı olarak hesaplanır: birinci satırda e_x, e_y, e_z, ikinci satırda ∂ / ∂ x, ∂ / ∂ y, ∂ / ∂ z, üçüncü satırda A_x, A_y, A_z.
Bu açılırsa üç bileşen verir.
x bileşeni:
$\displaystyle \left(∇\times A\right)_{x} =\frac{ \partial A_{z}}{\partial y }- \partial A_{y}/\partial z.$
y bileşeni:
$\displaystyle \left(∇\times A\right)_{y} =\frac{ \partial A_{x}}{\partial z }- \partial A_{z}/\partial x.$
z bileşeni:
$\displaystyle \left(∇\times A\right)_{z} =\frac{ \partial A_{y}}{\partial x }- \partial A_{x}/\partial y.$
Fiziksel olarak, sıfır olmayan rotasyonel, alanın dönme davranışına sahip olduğu anlamına gelir.
Alana küçük bir çark koyarsanız, döner.
Her yerde sıfır rotasyonele sahip bir alan, irrotasyonel olarak adlandırılır.
Rotasyonel, Faraday yasası ve Amper yasası için temel olacaktır.
Sesli anlatım metni
Rotasyonel, bir vektör alanına uygulanır ve başka bir vektör alanı üretir. Alanın bir nokta etrafında dönme eğilimini ölçer. Kartezyen koordinatlarda A'nın rotasyoneli, üç çarpı üç bir matrisin determinantı olarak hesaplanır: birinci satırda iks şapka, ye şapka, zet şapka, ikinci satırda kısmi bölü kısmi iks, kısmi bölü kısmi ye, kısmi bölü kısmi zet, üçüncü satırda A iks, A ye, A zet. Bu açılırsa üç bileşen verir. İks bileşeni: kısmi A zet bölü kısmi ye eksi kısmi A ye bölü kısmi zet. Ye bileşeni: kısmi A iks bölü kısmi zet eksi kısmi A zet bölü kısmi iks. Zet bileşeni: kısmi A ye bölü kısmi iks eksi kısmi A iks bölü kısmi ye. Fiziksel olarak, sıfır olmayan rotasyonel, alanın dönme davranışına sahip olduğu anlamına gelir. Alana küçük bir çark koyarsanız, döner. Her yerde sıfır rotasyonele sahip bir alan, irrotasyonel olarak adlandırılır. Rotasyonel, Faraday yasası ve Amper yasası için temel olacaktır.

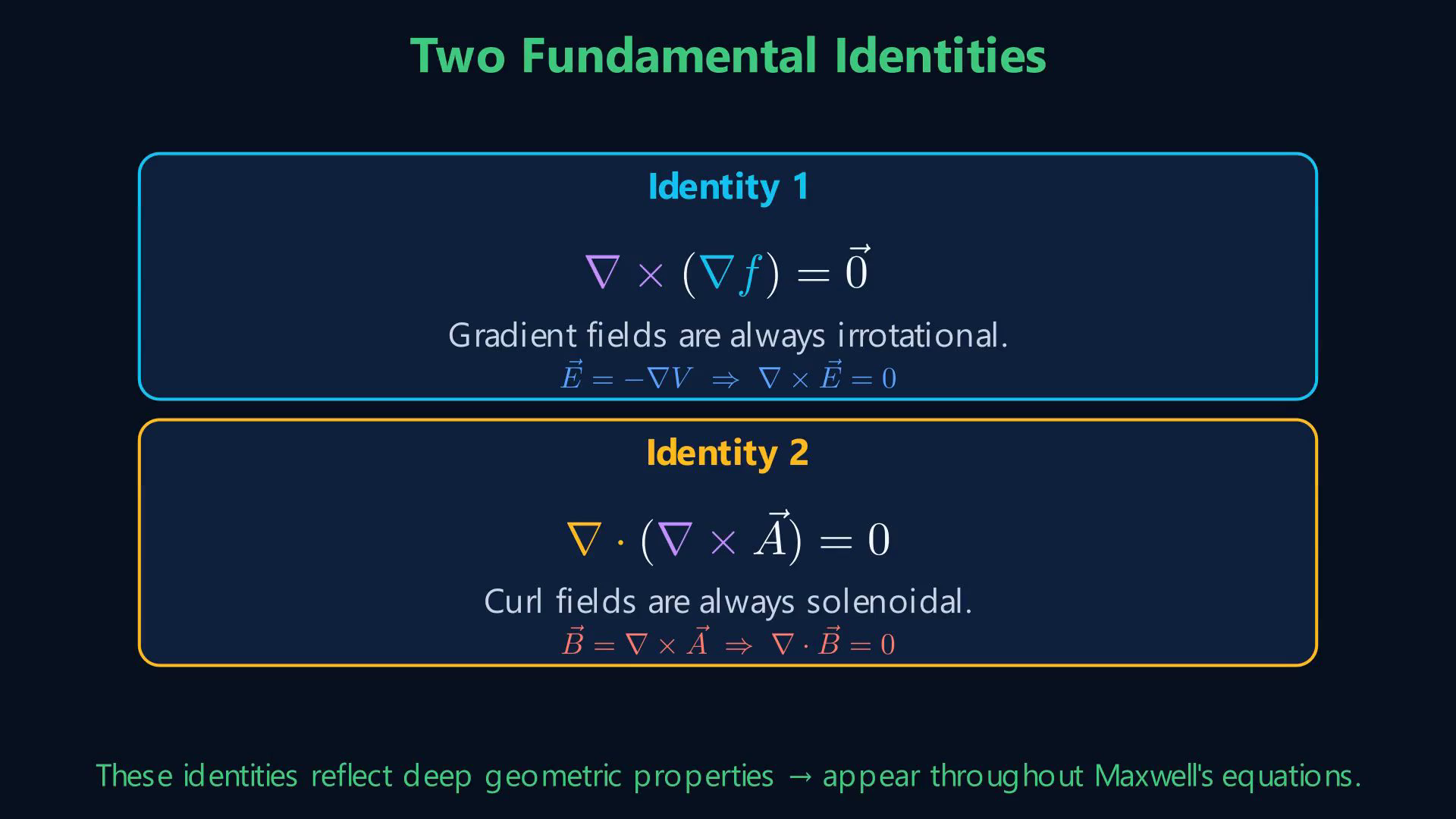

5. İki temel özdeşliği bağla
Gradyan skalerden vektöre, diverjans vektörden skalere, rotasyonel ise vektörden vektöre dönüşüm yapar.
İki önemli özdeşlik bu işlemleri birbirine bağlar.
Birincisi: bir gradyanın rotasyoneli her zaman sıfırdır.
Her skaler f için ∇×(∇f) = 0⃗.
Bu, gradyan alanlarının her zaman irrotasyonel olduğu anlamına gelir.
Elektrostatikte E = −∇V olduğundan ∇×E = 0⃗.
İkincisi: bir rotasyonelin diverjansı her zaman sıfırdır.
Her vektör A için ∇·(∇×A) = 0.
Bu, rotasyonel alanlarının her zaman solenoid olduğu anlamına gelir.
Magnetostatikte B = ∇×A olduğundan ∇·B = 0.
Bu iki özdeşlik tesadüf değildir.
Uzayın derin geometrik özelliklerini yansıtırlar ve Maxwell denklemlerinde tekrar tekrar karşımıza çıkacaklardır.
Sesli anlatım metni
İki önemli özdeşlik bu işlemleri birbirine bağlar. Birincisi: bir gradyanın rotasyoneli her zaman sıfırdır. Yani nabla çarpraz nabla ef, herhangi bir ef skaleri için sıfır vektörüne eşittir. Bu, gradyan alanlarının her zaman irrotasyonel olduğu anlamına gelir. Elektrostatikte bu bize şunu söyler: E eşittir eksi nabla V elektrik alanının rotasyoneli sıfırdır. İkincisi: bir rotasyonelin diverjansı her zaman sıfırdır. Yani nabla nokta nabla çarpraz A, herhangi bir A vektörü için sıfıra eşittir. Bu, rotasyonel alanlarının her zaman solenoid olduğu anlamına gelir. Magnetostatikte bu bize şunu söyler: B eşittir nabla çarpraz A manyetik alanının diverjansı sıfırdır. Bu iki özdeşlik tesadüf değildir. Uzayın derin geometrik özelliklerini yansıtırlar ve Maxwell denklemlerinde tekrar tekrar karşımıza çıkacaklardır.

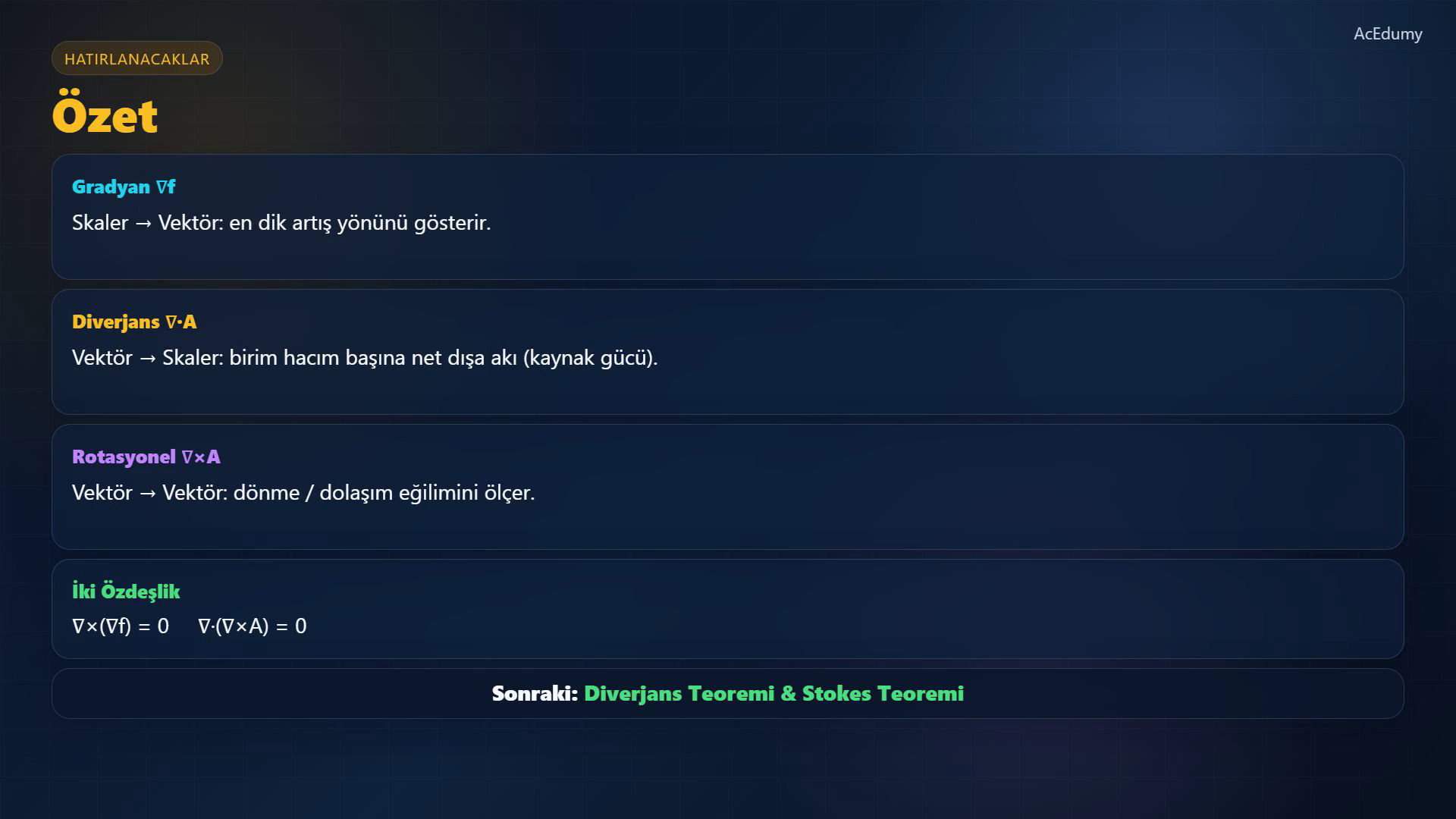

6. Üç operatörü karşılaştır
Gradyan skalerden vektöre, diverjans vektörden skalere, rotasyonel ise vektörden vektöre dönüşüm yapar.
Özetleyelim.
Gradyan, bir skaler alanı vektör alanına dönüştürür ve en dik artış yönünü gösterir.
Diverjans, bir vektör alanını skalere dönüştürür ve her noktadaki net dışa akışı veya kaynak gücünü ölçer.
Rotasyonel, bir vektör alanını başka bir vektör alanına dönüştürür ve dönme eğilimini ölçer.
İki temel özdeşlik: gradyanın rotasyoneli sıfırdır ve rotasyonelin diverjansı sıfırdır.
Bu üç işlem ve iki özdeşlik, elektromanyetik teorinin matematiksel dilini oluşturur.
Sesli anlatım metni
Özetleyelim. Gradyan, bir skaler alanı vektör alanına dönüştürür ve en dik artış yönünü gösterir. Diverjans, bir vektör alanını skalere dönüştürür ve her noktadaki net dışa akışı veya kaynak gücünü ölçer. Rotasyonel, bir vektör alanını başka bir vektör alanına dönüştürür ve dönme eğilimini ölçer. İki temel özdeşlik: gradyanın rotasyoneli sıfırdır ve rotasyonelin diverjansı sıfırdır. Bu üç işlem ve iki özdeşlik, elektromanyetik teorinin matematiksel dilini oluşturur.
