#03 İki/dört telli devre eşdeğerleri, kanal-hat-trunk hiyerarşisi, PVC/SVC sanal devreleri ve anahtarlamalı-kiralık-adanmış hizmetler

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

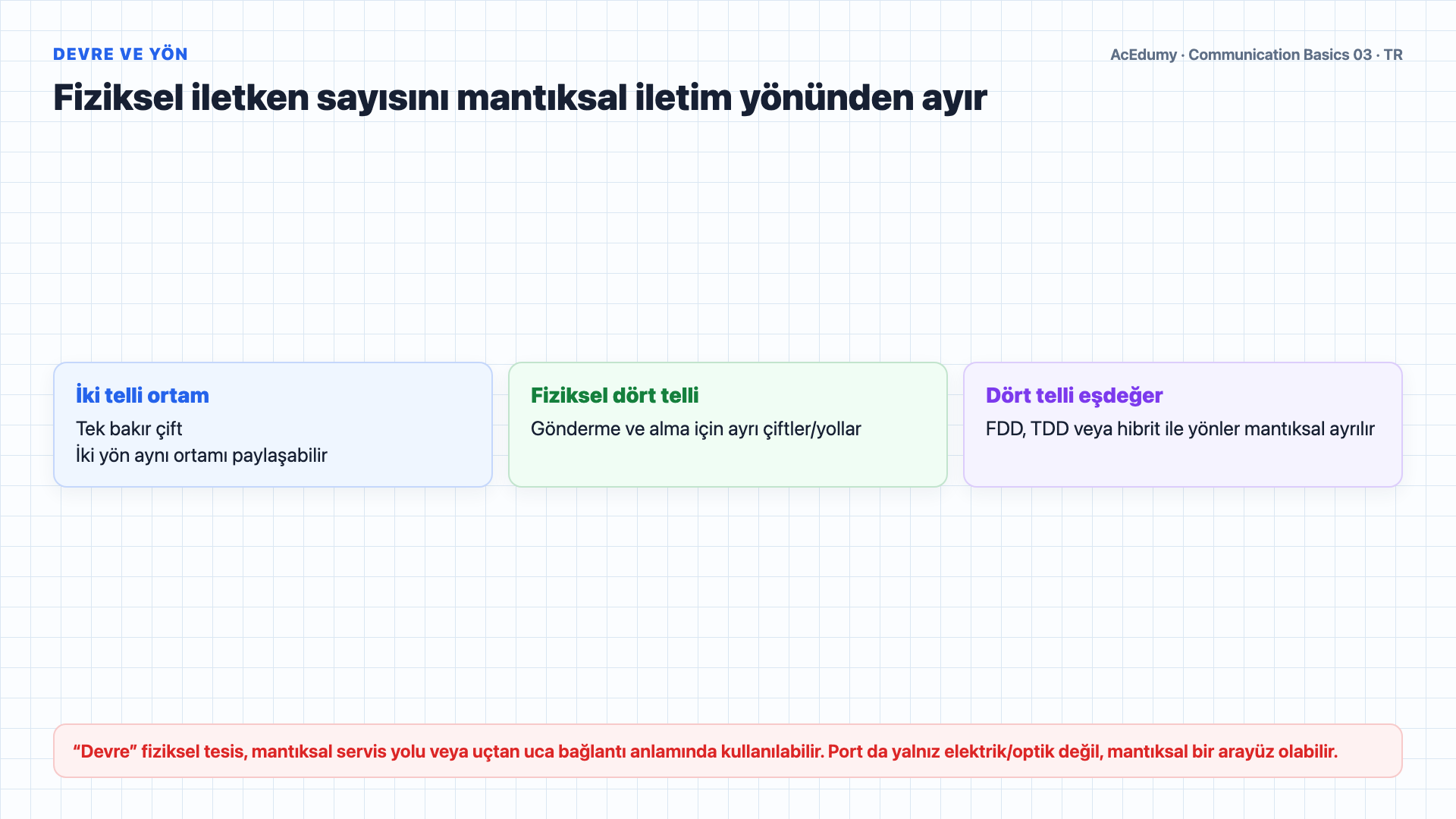

1. 1. Fiziksel devre ile mantıksal iletim yönünü ayır



   Devre terimi bağlama göre fiziksel tesis, mantıksal servis yolu veya uçtan uca bağlantı anlamına gelebilir; port da fiziksel ya da mantıksal arayüz olabilir.

   İki telli, fiziksel dört telli ve dört telli eşdeğer yapılar öğretici sınıflardır; bütün telekomünikasyon devrelerini tüketen evrensel üçlü değildir.

   İki telli devreler iki elektrik iletkeninden oluşur.

   Tek bakır çift tarihsel analog yerel döngüde yaygındır; güncel erişim fiber, kablo, bakır ve radyo gibi farklı ortamları kullanır.

   Fiziksel dört telli devreler iki çift elektrik iletkeni kullanır; bir çift iletim, diğeri alım içindir.

   Ayrı gönderme/alma yolları tarihsel PSTN trunk'larında ve çeşitli kiralık ya da dijital bağlantılarda kullanılabilir; uygulama teknolojiye bağlıdır.

   İki telli bir ortam, FDD ile farklı frekanslar veya TDD/hibrit yöntemlerle iki yönü mantıksal olarak ayırıp dört telli eşdeğer davranış sağlayabilir.

   Bu, iki telli bir ortam üzerinde tam çift yönlü iletişim sağlamanın akıllıca bir yoludur.

   Sesli anlatım metni

   Devre, iki veya daha fazla nokta arasındaki fiziksel bir yoldur; her uç bir porta, yani bir elektrik veya optik arayüze bağlanır. Telekomünikasyonda kullanılan üç ana devre türü vardır. İki telli devreler iki elektrik iletkeninden oluşur. En yaygın tür olan bu devreler analog yerel döngüde kullanılır; yani telefonunuz ile ağa ilk erişim noktası arasındaki bağlantıda. Fiziksel dört telli devreler iki çift elektrik iletkeni kullanır; bir çift iletim, diğeri alım içindir. Bu devreler Pi Es Ti En anahtarları arasındaki bağlantılarda, kiralık hatlarda ve tam çift yönlü iletişimin gerekli olduğu dijital devrelerde kullanılır. Mantıksal dört telli devreler fiziksel olarak yalnızca iki iletkene sahiptir, ancak iki farklı frekans kullanarak ayrı iletim ve alım yolları oluşturur. Bu, iki telli bir ortam üzerinde tam çift yönlü iletişim sağlamanın akıllıca bir yoludur.

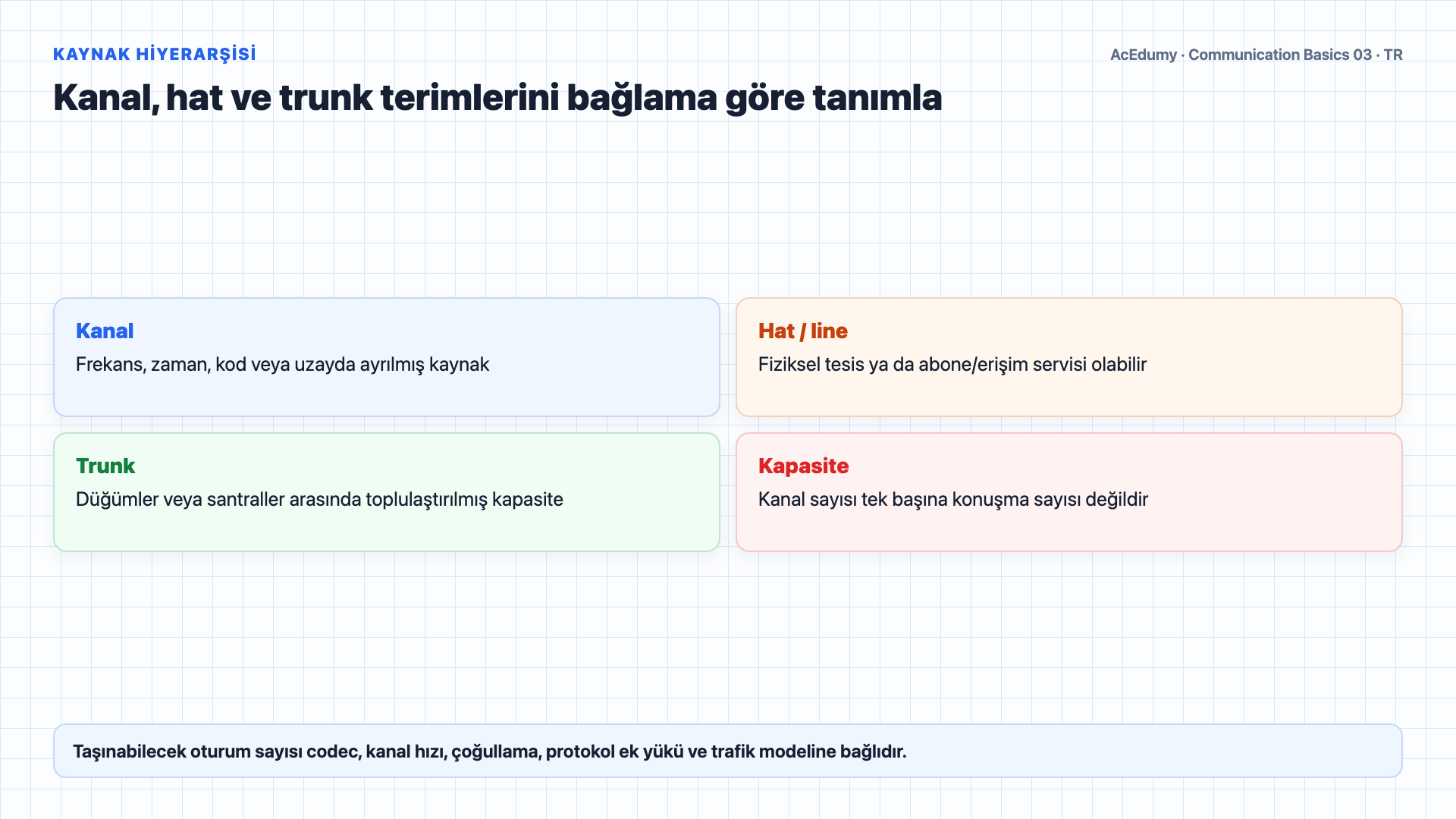

2. 2. Kanal, hat ve trunk hiyerarşisini kur



   Şimdi ağdaki bağlantıların nasıl organize edildiğini tanımlayan üç temel terimi açıklayalım.

   Kanal; frekans, zaman, kod veya uzayda ayrılmış bir iletişim kaynağıdır ve yalnız konuşma taşımak zorunda değildir.

   Kanal frekans bandı, zaman dilimi, kod veya uzamsal akışla tanımlanabilir; bir ya da birden çok trafik akışına atanması sisteme bağlıdır.

   Eşzamanlı oturum kapasitesi kanal sayısının yanında codec, kanal hızı, çoğullama, protokol ek yükü ve trafik modeline bağlıdır.

   Hat terimi fiziksel tesis, erişim bağlantısı veya abone hizmeti anlamında kullanılabilir; her teknolojide tek kullanıcıya eşit değildir.

   Evinize gelen telefon hattını düşünün; bireysel abone olarak size hizmet eder.

   Trunk, düğümler veya santraller arasında çoklu trafik akışını toplulaştıran kapasitedir; devre ya da paket tabanlı olabilir.

   Trunk'lar tipik olarak ağ düğümleri veya santraller arasında toplulaştırılmış taşıma sağlar; yalnız iki telefon anahtarına özgü değildir.

   Bir hat tek bir kullanıcıya hizmet ederken, trunk, anahtarlar arasındaki paylaşımlı bir karayoludur ve birçok kullanıcının trafiğini aynı anda taşır.

   Sesli anlatım metni

   Şimdi ağdaki bağlantıların nasıl organize edildiğini tanımlayan üç temel terimi açıklayalım. Kanal, mantıksal bir konuşma yolunu tanımlar. Tek bir trafik akışının üzerinden geçtiği frekans bandı, zaman dilimi veya koddur. Bir iletim hattındaki kanal sayısı, o hattın aynı anda kaç konuşmayı taşıyabileceğini belirler. Hat, tek bir kullanıcının çağrılarını desteklemek için yapılandırılmış bir bağlantıdır. Evinize gelen telefon hattını düşünün; bireysel abone olarak size hizmet eder. Trunk ise bir grup kullanıcının çağrılarını taşımak için yapılandırılmış bir devredir. Trunk'lar ağdaki iki anahtarı birbirine bağlar. Bir hat tek bir kullanıcıya hizmet ederken, trunk, anahtarlar arasındaki paylaşımlı bir karayoludur ve birçok kullanıcının trafiğini aynı anda taşır.

3. 3. PVC ve SVC yaşam döngüsünü karşılaştır

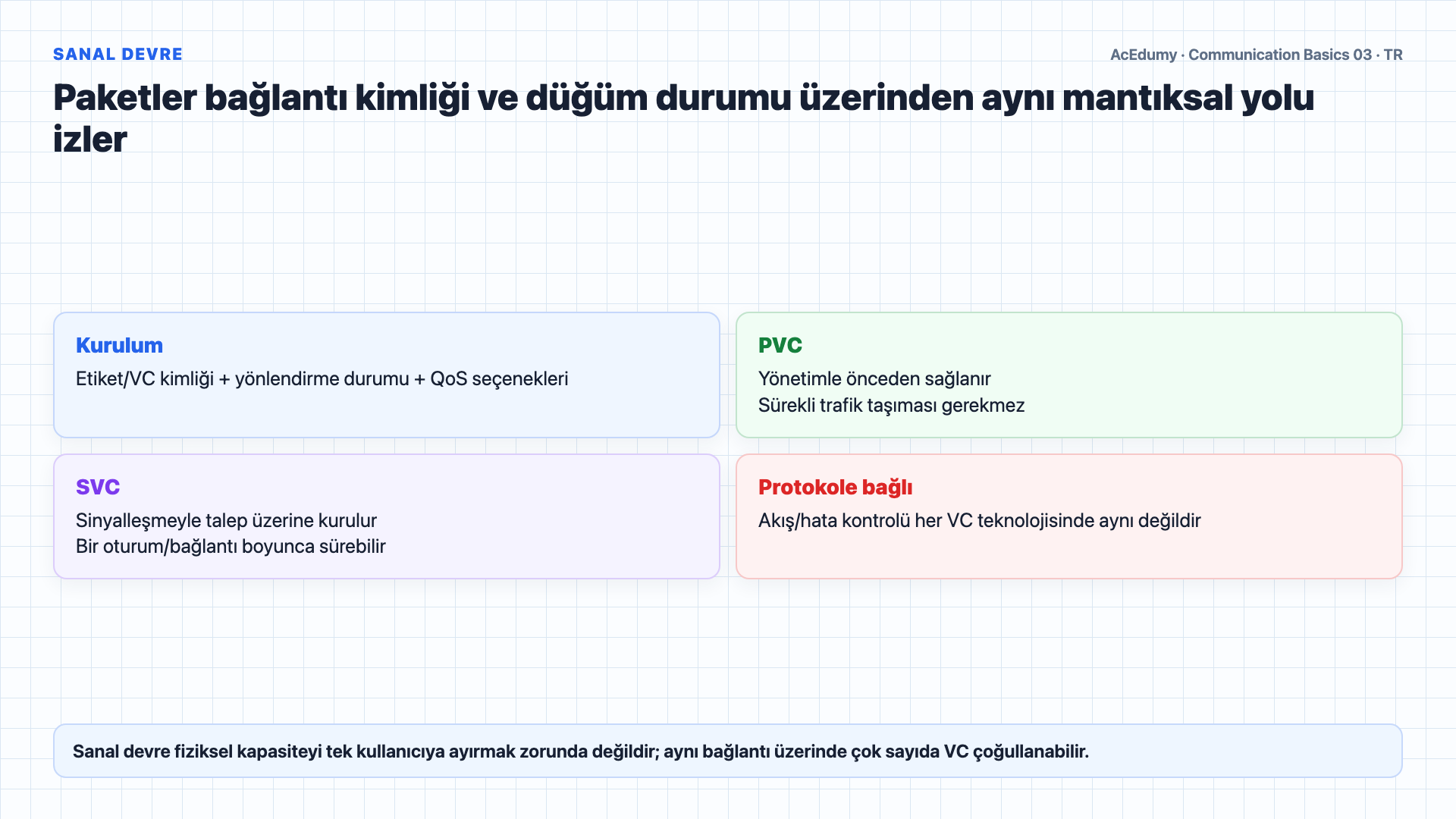

   Sanal devreler, paket anahtarlamalı bir ağda gönderen ve alan cihazlar arasındaki bir dizi mantıksal bağlantıdır.

   Sanal devre düğüm durumları ve bağlantı/etiket kimlikleriyle mantıksal yol kurar; fiziksel kapasitenin tek kullanıcıya ayrılması protokole ve QoS politikasına bağlıdır.

   Sanal devre kurulumu bağlantı kimliği, yönlendirme durumu ve isteğe bağlı QoS parametrelerini içerebilir; mesaj boyutu ile akış/hata kontrolü her VC protokolünde zorunlu değildir.

   İki tür sanal devre vardır.

   Kalıcı Sanal Devre, yani Pi Vi Si, sürekli olarak kullanılabilir durumdadır.

   PVC yönetimle önceden sağlanır ve kurulum durumu kalıcıdır; sürekli trafik taşıması gerekmez ve kiralık devreyle yalnız kavramsal benzerlik taşır.

   Anahtarlamalı Sanal Devre, yani Es Vi Si, talep üzerine kurulur.

   SVC sinyalleşmeyle talep üzerine kurulur ve bir oturum/bağlantı boyunca sürebilir; her veri birimi için yeniden kurulması gerekmez.

   Bu, Pi Es Ti En'deki çevirmeli bağlantıya benzer.

   Sesli anlatım metni

   Sanal devreler, paket anahtarlamalı bir ağda gönderen ve alan cihazlar arasındaki bir dizi mantıksal bağlantıdır. Özel bir yol ayıran fiziksel devreden farklı olarak, sanal devre, her anahtarın içindeki tablo kayıtlarını kullanarak veriyi önceden tanımlanmış bir yol üzerinden yönlendirir. Bağlantı, gönderen ve alan cihazlar iletişim parametreleri üzerinde anlaştıktan sonra kurulur; mesaj boyutu, izlenecek yol, hata onayları, akış kontrolü ve hata kontrol prosedürleri dahil. İki tür sanal devre vardır. Kalıcı Sanal Devre, yani Pi Vi Si, sürekli olarak kullanılabilir durumdadır. Ağ yönetim sistemi tarafından elle yapılandırılır ve her zaman aktif kalır; kiralık hatta benzer. Anahtarlamalı Sanal Devre, yani Es Vi Si, talep üzerine kurulur. Sinyalleşme protokolleri kullanılarak dinamik olarak sağlanır, her veri gönderiminde yeniden kurulması gerekir ve veri aktarımı tamamlandıktan sonra ortadan kalkar. Bu, Pi Es Ti En'deki çevirmeli bağlantıya benzer.

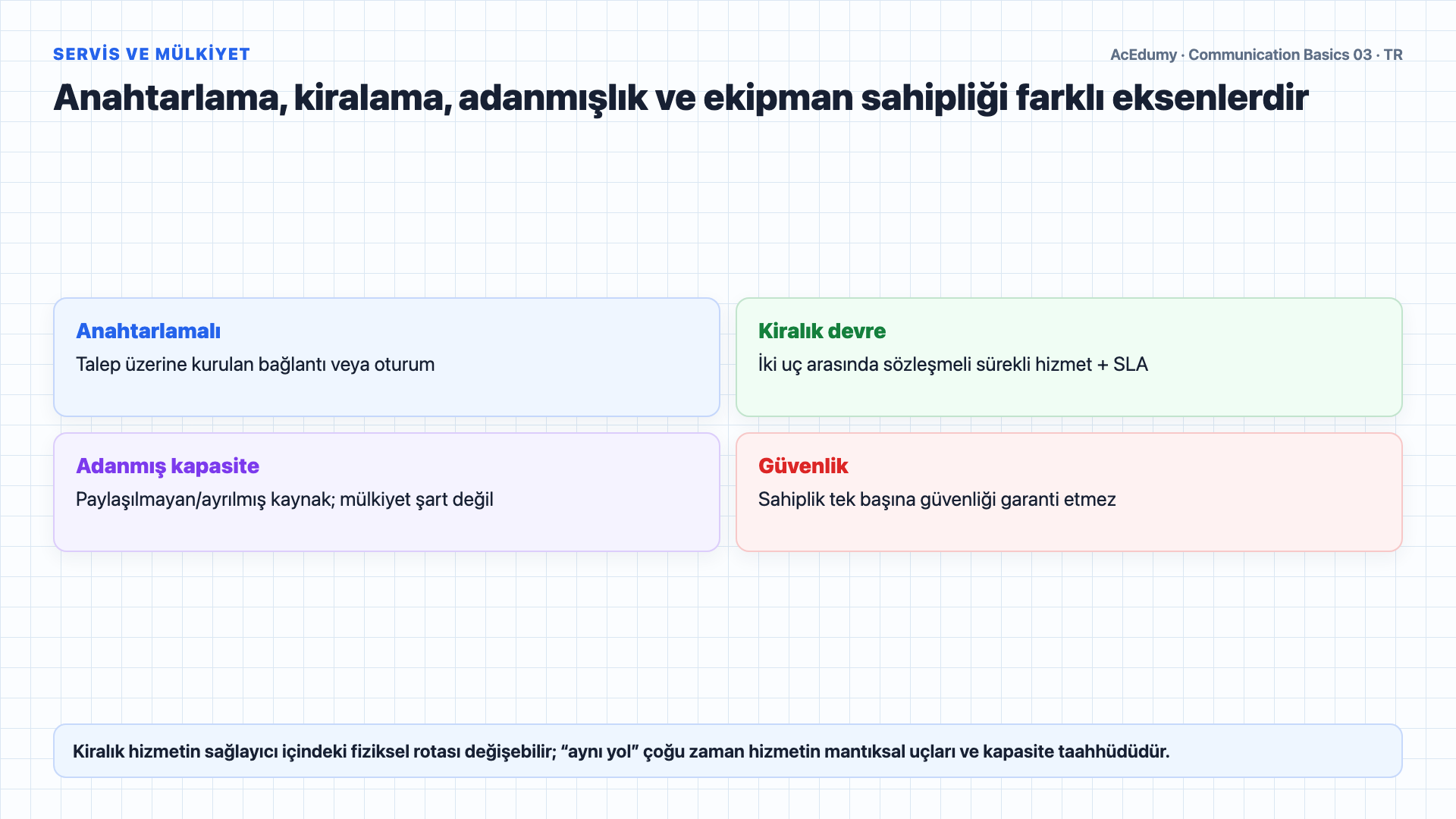

4. 4. Servis, adanmışlık ve mülkiyet eksenlerini ayır



   Son olarak, üç ana ağ bağlantı türüne bakalım.

   Anahtarlamalı ağ bağlantıları, geleneksel bir çevirmeli arama gibi çalışır.

   Bağlantı bir dizi ağ anahtarı üzerinden kurulur ve yalnızca iletişim süresince var olur.

   Her bağlandığınızda, ağ üzerindeki yol farklı olabilir.

   Kiralık hat ağ bağlantıları, iki sabit nokta arasında kalıcı bir bağlantı sağlar.

   Kiralık hizmet sabit mantıksal uçlar ve sözleşmeli kapasite sunar; sağlayıcı içindeki fiziksel rota değişebilir ve kullanılabilirlik SLA ile tanımlanır.

   Kuruluşlar, konumlar arasında sürekli ve güvenilir bağlantıya ihtiyaç duyduklarında kiralık hatları kullanır.

   Adanmış bağlantı veya kapasite tek müşteriye ayrılmış kaynağı ifade eder; kiralık olabilir ve ekipman sahipliği zorunlu değildir.

   Adanmış kaynak kontrol ve yalıtımı artırabilir; ancak ekipman sahipliği veya tek kullanım maksimum güvenliği tek başına garanti etmez.

   Sesli anlatım metni

   Son olarak, üç ana ağ bağlantı türüne bakalım. Anahtarlamalı ağ bağlantıları, geleneksel bir çevirmeli arama gibi çalışır. Bağlantı bir dizi ağ anahtarı üzerinden kurulur ve yalnızca iletişim süresince var olur. Her bağlandığınızda, ağ üzerindeki yol farklı olabilir. Kiralık hat ağ bağlantıları, iki sabit nokta arasında kalıcı bir bağlantı sağlar. İletim her zaman aynı yolu izler ve bağlantı her zaman kullanılabilir durumdadır. Kuruluşlar, konumlar arasında sürekli ve güvenilir bağlantıya ihtiyaç duyduklarında kiralık hatları kullanır. Adanmış ağ bağlantıları, kiralık hatların özel bir durumudur; burada son kullanıcı iletim ekipmanlarının sahibidir. Bu, bağlantıyı o kullanıcıya özel kılar ve maksimum kontrol ile güvenlik sağlar.

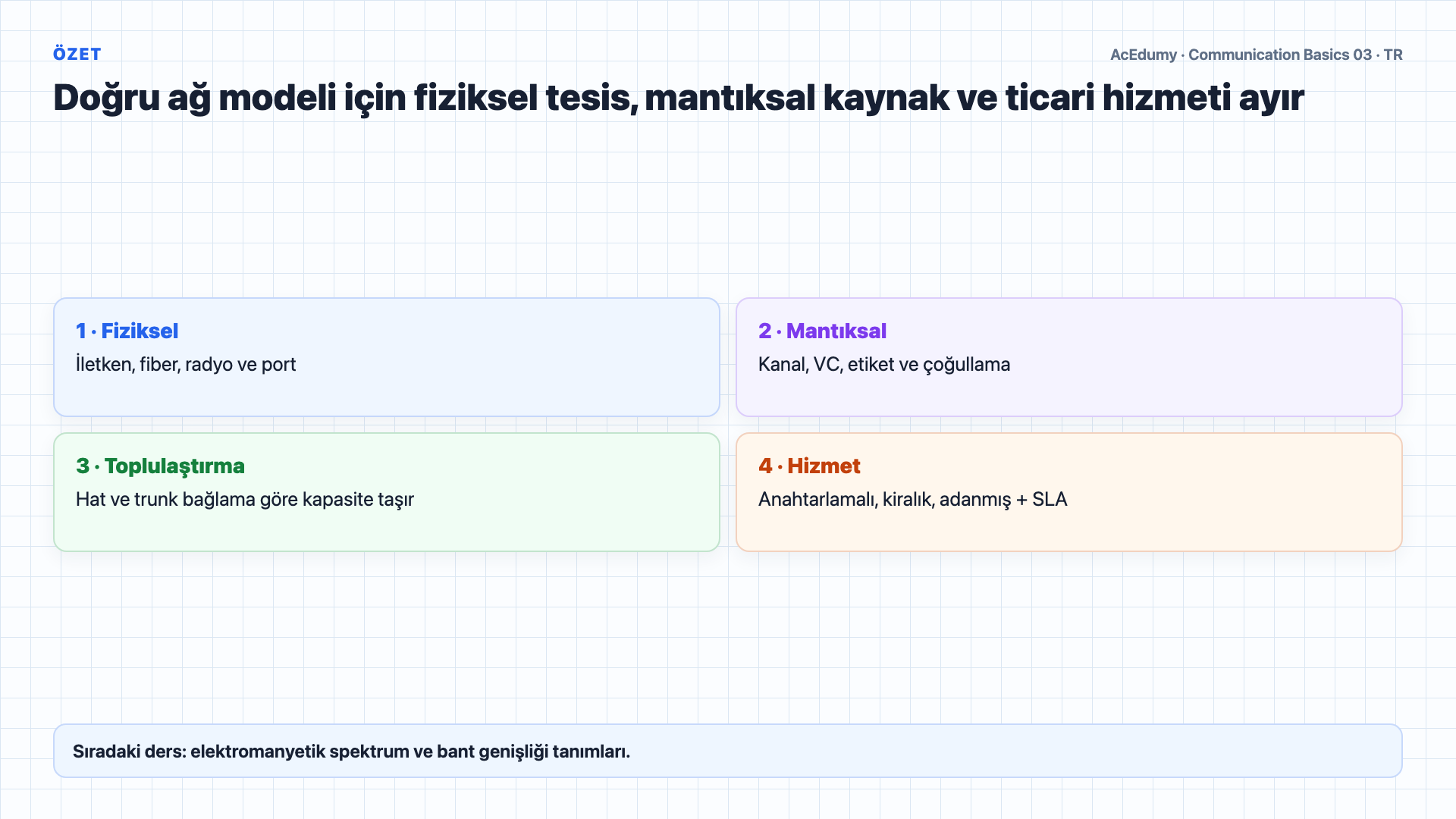

5. 5. Fiziksel, mantıksal ve ticari katmanları toparla



   Özetleyelim.

   Devre fiziksel veya mantıksal bağlamda kullanılabilir; iki telli ortam ile fiziksel/dört telli eşdeğer yön ayrımını birbirinden ayırmak gerekir.

   Kanallar, hatlar ve trunk'lar ağ bağlantılarını organize eder.

   Kanallar genel iletişim kaynaklarıdır; hat ve trunk anlamları teknolojiye göre değişir, trunk tipik olarak düğümler arasında toplulaştırılmış kapasite taşır.

   Sanal devreler paket ağlarında mantıksal yol/durum sağlar; PVC önceden sağlanır, SVC ise sinyalleşmeyle talep üzerine kurulur.

   Anahtarlama, kiralık hizmet ve adanmış kapasite farklı servis eksenleridir; ödünleşimler kapasite, SLA, maliyet, esneklik ve güvenlik tasarımına bağlıdır.

   Bir sonraki derste elektromanyetik spektrumu ve bant genişliğinin nasıl tanımlandığını keşfedeceğiz.

   Sesli anlatım metni

   Özetleyelim. Devre, üç biçimde gelen fiziksel bir yoldur: yerel döngü için iki telli, ayrı iletken çiftleriyle fiziksel dört telli ve frekans ayrımı kullanan mantıksal dört telli. Kanallar, hatlar ve trunk'lar ağ bağlantılarını organize eder. Kanallar bireysel konuşmaları taşır, hatlar tek kullanıcılara hizmet eder ve trunk'lar anahtarları birbirine bağlar. Sanal devreler, paket ağlarında mantıksal yollar sağlar; kalıcı Pi Vi Si'ler veya talep üzerine Es Vi Si'ler olarak. Ve ağ bağlantıları anahtarlamalı, kiralık veya adanmış olabilir; her biri esneklik ile güvenilirlik arasında farklı ödünleşimler sunar. Bir sonraki derste elektromanyetik spektrumu ve bant genişliğinin nasıl tanımlandığını keşfedeceğiz.

Kaynak video: Haberleşme Temelleri #03 İletim Hatları ve Ağ Bağlantıları (4:50)
