Haberleşme Temelleri · İletim Ortamı Seçimi: Altı Senaryoda Koşullu Mühendislik Kararı

#28 fiber, twisted-pair ADSL, satellite broadcast, terrestrial microwave, free-space optics ve coax/HFC adaylarını altı senaryoda karşılaştırma; distance/bandwidth/cost/mobility/coverage başlangıç çerçevesini availability, latency, LOS/terrain, regulation/spectrum, right-of-way, security, lifecycle ve hybrid architecture acceptance gates ile tamamlama

Altı iletim ortamını altı senaryoda koşullu olarak eşleştir; kısa ‘tatlı nokta’ cevaplarını availability, LOS, regulation, lifecycle ve hibrit mimari kapılarıyla gerçek mühendislik kararına dönüştür.

Soru

Fiber, ADSL twisted pair, satellite, terrestrial microwave, FSO ve coax/HFC adaylarını altı senaryoda; capacity, availability, latency, LOS/weather, regulation, existing assets ve lifecycle TCO kapılarıyla karşılaştıran Türkçe çözüm karesi. — Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.

Her ortamı evrensel tek doğru cevap değil stated scenario için candidate olarak değerlendirin; requirements baseline'a capacity/rate distribution, latency/jitter, availability, resilience, topology, existing assets, terrain/LOS/Fresnel clearance, weather, regulation/spectrum/laser safety, right-of-way, security, energy/operations, upgrade path ve lifecycle TCO ekleyin; İstanbul–İzmir backbone için fiber'ı high-capacity fixed candidate seçip route diversity/right-of-way ve regeneration design isteyin; ADSL'yi yalnız qualified existing copper loop ve service target uygunsa seçin; continental TV için satellite'ı wide-area broadcast candidate sayın fakat tek medium/tek transmitter/one-third Earth ve delay-does-not-matter iddialarını reddedin; Mersin–Konya microwave için path profile, hop count, Fresnel clearance, spectrum ve rain-fade availability hesabı isteyin; urban 1-Gbit/s FSO için fog/rain/scintillation, alignment/building sway, eye safety, local regulation ve backup path doğrulayın; CATV'de coax/HFC'yi installed-plant candidate olarak tutup FTTH/RFoG/IP alternatives ve upgrade planıyla karşılaştırın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

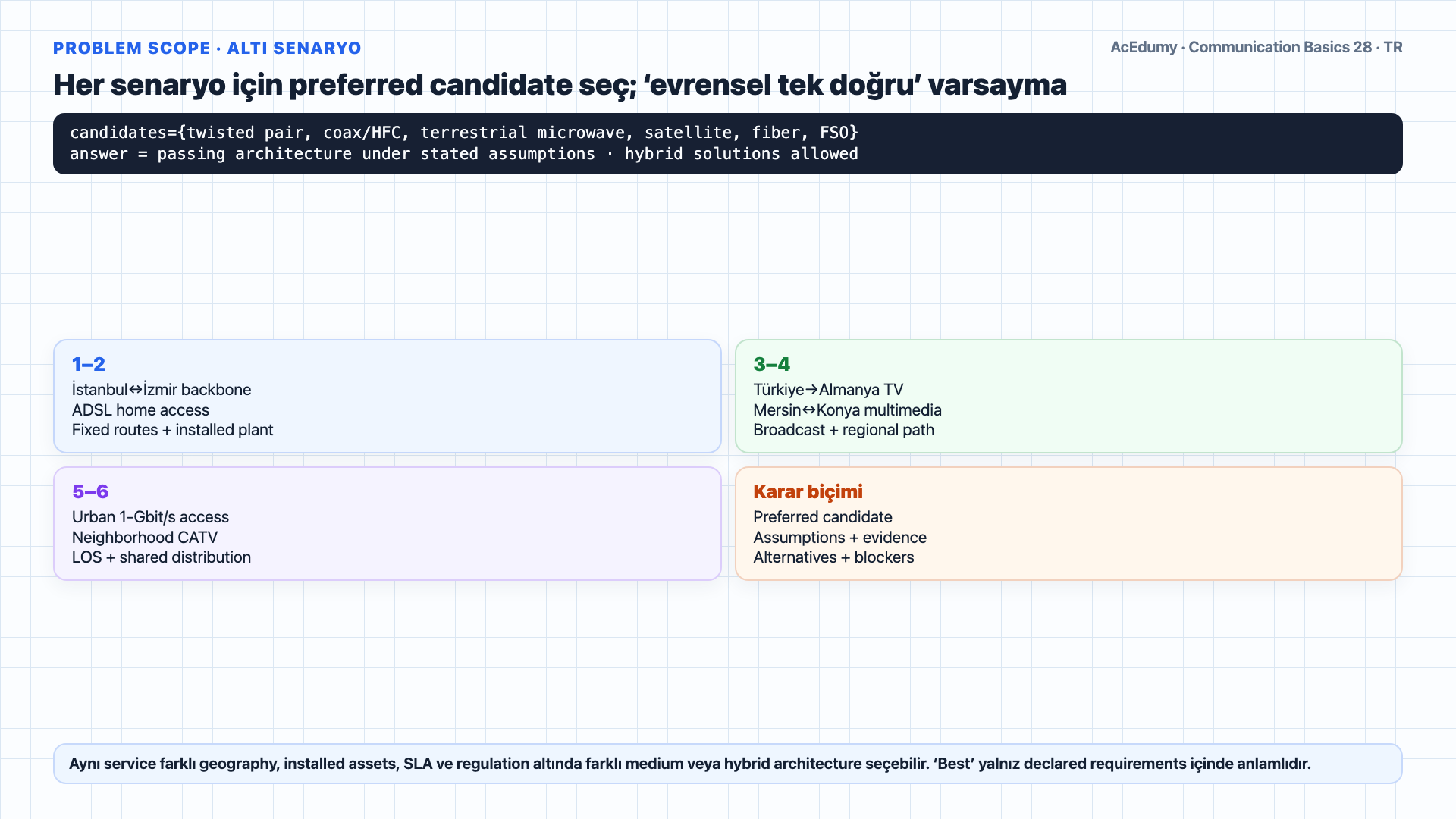

1. Altı senaryoyu ve aday teknoloji setini sabitle
Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.
Tekrar hoş geldiniz.
İki ağır desibel videosundan sonra bugünün sorusu farklı — formül yok, sadece mühendislik kararı.
İşte veriler.
Altı telekomünikasyon senaryomuz var.
Her scenario için bu altı aday arasından assumptions'a göre preferred medium seç; production network'ün hybrid olabileceğini ve çözümün requirements değişince değişeceğini açık tut.
Senaryolar.
Bir: iki büyük Türk şehri arasında yoğun telefon omurga trafiği.
İki: bir ADSL ev internet bağlantısı.
Üç: Türk TV kanallarını Almanya'daki izleyicilere yayınlamak.
Dört: iki bölgesel şehir arasında multimedya mikrodalga bağlantısı.
Beş: yoğun bir şehir merkezinde saniyede bir gigabit erişim hattı.
Altı: bir şehir mahallesinde kablo TV dağıtımı.
Her birini tek tek çözecek ve sadece cevabı değil, mantığını da açıklayacağız.
Sesli anlatım metni
Tekrar hoş geldiniz. İki ağır desibel videosundan sonra bugünün sorusu farklı — formül yok, sadece mühendislik kararı. İşte veriler. Altı telekomünikasyon senaryomuz var. Her biri için en uygun iletim ortamını seçmen gerekiyor — bükümlü çift, koaksiyel, mikrodalga, uydu, fiber optik ve serbest uzay optiği arasından. Senaryolar. Bir: iki büyük Türk şehri arasında yoğun telefon omurga trafiği. İki: bir A Di Es El ev internet bağlantısı. Üç: Türk T V kanallarını Almanya'daki izleyicilere yayınlamak. Dört: iki bölgesel şehir arasında multimedya mikrodalga bağlantısı. Beş: yoğun bir şehir merkezinde saniyede bir gigabit erişim hattı. Altı: bir şehir mahallesinde kablo T V dağıtımı. Her birini tek tek çözecek ve sadece cevabı değil, mantığını da açıklayacağız.

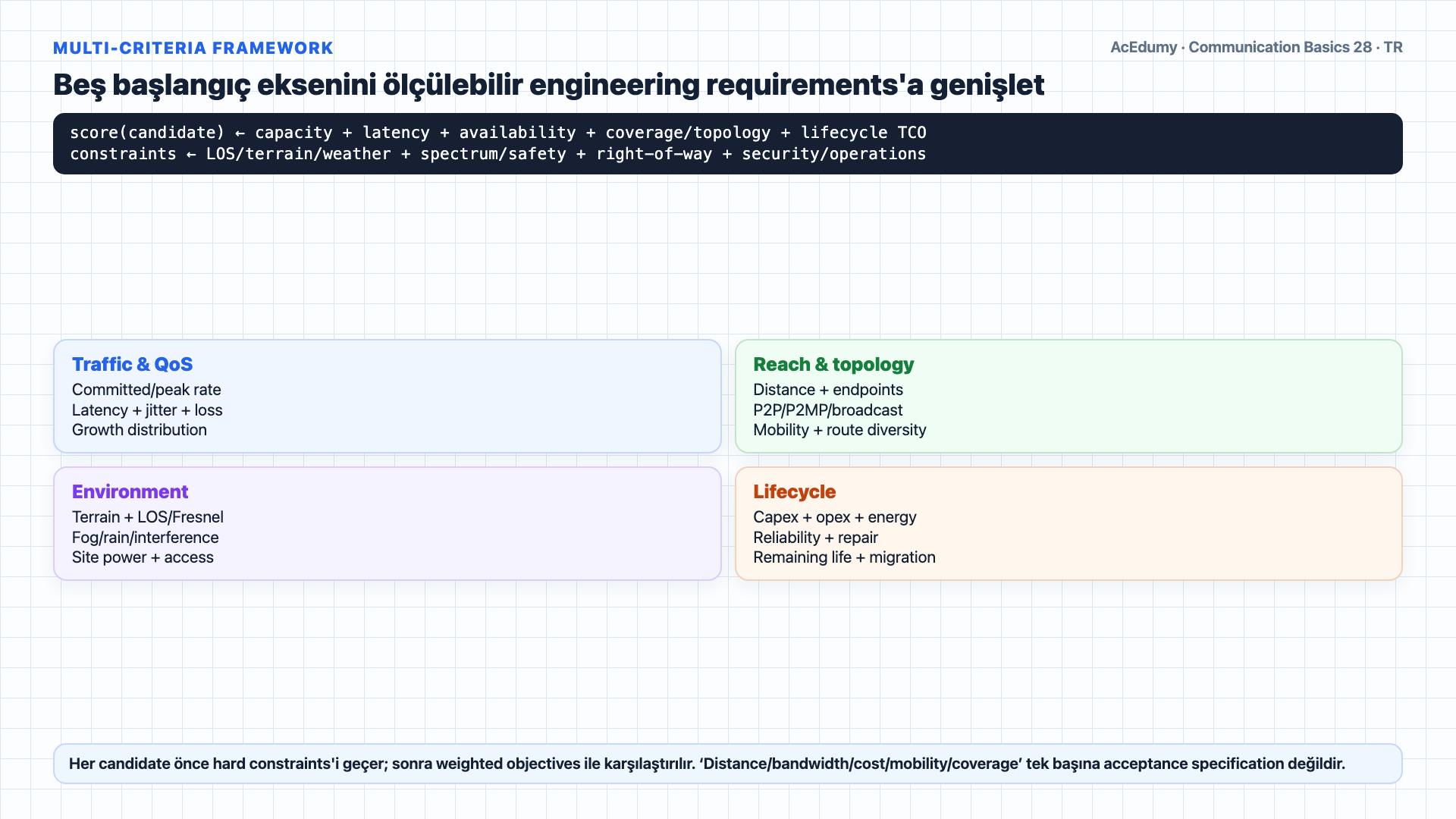

2. Beş ekseni tam requirements ve lifecycle çerçevesine genişlet
Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.
Cevaplardan önce çerçeve.
Beş eksen iyi bir başlangıçtır; karar ayrıca availability/resilience, latency/jitter, terrain/LOS, regulation/spectrum, right-of-way, security, operations, upgrade path ve lifecycle TCO ister.
Mesafe: sinyalin ne kadar uzağa gitmesi gerekiyor?
Bant genişliği: saniyede ne kadar veri?
Maliyet: sermaye gideri artı işletme.
Hareketlilik: sabit düğümler mi, hareket eden kullanıcılar mı?
Kapsama: noktadan noktaya, noktadan çok noktaya, ya da çoklu yayın?
Bu beşi her ortamın en iyi yaptığı şeyle eşleştir.
Bükümlü çift: kısa mesafe, düşük maliyet, mevcut altyapı.
Koaksiyel: kısa ile orta arası, yayın dağıtımı, kablo TV için kurulu.
Mikrodalga: orta mesafe görüş hattı, karasal omurga, kazı yok.
Satellite: wide-area/broadcast ve remote reach candidate'ıdır; footprint, capacity, terminals, spectrum, weather, regulation, latency, availability ve cost'e bağlıdır, ‘her yer’ garantisi yoktur.
Fiber optic: high-capacity fixed backbone için güçlü candidate'dır; route/right-of-way, span equipment, protection, latency, repairability ve lifecycle economics yine tasarlanır.
FSO: short LOS'da high-rate candidate'dır; local spectrum/regulatory and laser-safety status, fog/rain/scintillation, sunlight, alignment/building sway ve availability doğrulanır.
Şimdi bu çerçeveyi her senaryoya uygula.
Sesli anlatım metni
Cevaplardan önce çerçeve. Bir iletim ortamı seçmek beş soruya iniyor. Mesafe: sinyalin ne kadar uzağa gitmesi gerekiyor? Bant genişliği: saniyede ne kadar veri? Maliyet: sermaye gideri artı işletme. Hareketlilik: sabit düğümler mi, hareket eden kullanıcılar mı? Kapsama: noktadan noktaya, noktadan çok noktaya, ya da çoklu yayın? Bu beşi her ortamın en iyi yaptığı şeyle eşleştir. Bükümlü çift: kısa mesafe, düşük maliyet, mevcut altyapı. Koaksiyel: kısa ile orta arası, yayın dağıtımı, kablo T V için kurulu. Mikrodalga: orta mesafe görüş hattı, karasal omurga, kazı yok. Uydu: çok uzun mesafe, geniş kapsama, pahalı ama her yere ulaşır. Fiber optik: uzun mesafe, çok yüksek bant genişliği, omurgalar için altın standart. Serbest uzay optiği: kısa mesafe, çok yüksek bant genişliği, lisans gerektirmez, ama hava şartlarına duyarlı. Şimdi bu çerçeveyi her senaryoya uygula.

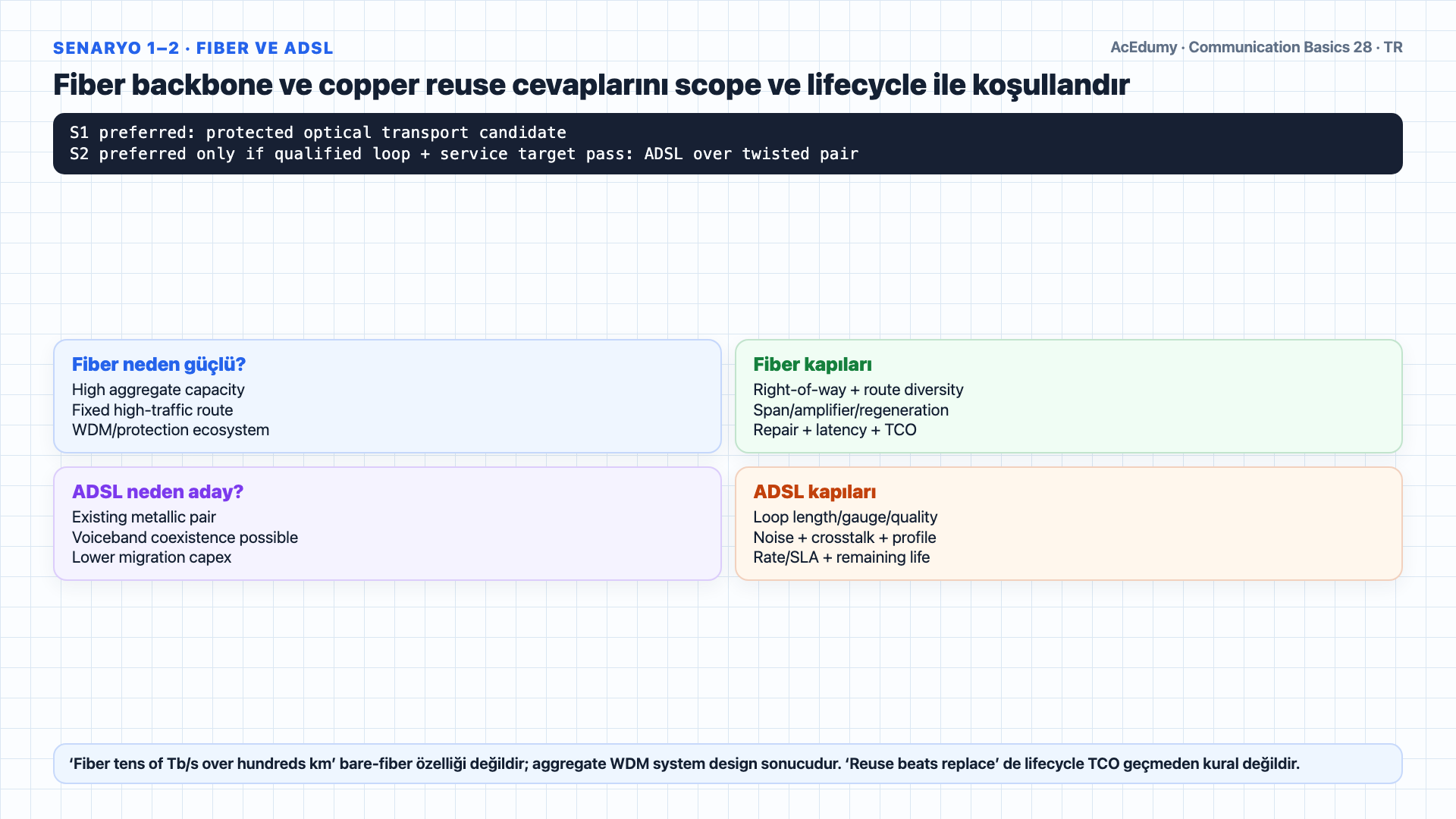

3. Fiber backbone ve ADSL reuse seçimlerini koşullandır
Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.
Senaryo bir: yoğun telefon omurgası, İstanbul'dan İzmir'e, yaklaşık beş yüz kilometre.
Uzun mesafe, çok yüksek bant genişliği, noktadan noktaya, sabit uçlar, milyonlarca arama üzerinden amorti edilen maliyet.
Seç: optik fiber.
İstanbul–İzmir high-capacity fixed backbone assumptions'ında fiber preferred candidate'dır; diğer media mutlak imkânsız değildir ve route diversity, right-of-way, protection ve TCO ile karşılaştırılır.
Mikrodalga birçok röle kulesi gerektirir ve bant genişliği kısıtlıdır.
Uydu, geçen videoda ele aldığımız gecikme problemine sahiptir.
Fiber yüzlerce kilometre üzerinden onlarca terabit verir.Senaryo iki: ADSL ev interneti.
Kısa mesafe, orta bant genişliği ve önemlisi altyapı zaten var.
Seç: bükümlü çift bakır.
Existing qualified copper plant replacement cost'ini azaltabilir; blanket global cost claim yerine bu service area için measured loop inventory ve lifecycle TCO karşılaştırılır.
ADSL/ADSL2+ voiceband service ile metallic twisted pair'i birlikte kullanabilir; achievable rate/reach loop length, gauge, noise/crosstalk, profile ve operator qualification'a bağlıdır.
Reuse yalnız service target, reliability, energy/operations, upgrade path ve lifecycle TCO new-build alternatives'tan daha iyi olduğunda seçilir.
Sesli anlatım metni
Senaryo bir: yoğun telefon omurgası, İstanbul'dan İzmir'e, yaklaşık beş yüz kilometre. Uzun mesafe, çok yüksek bant genişliği, noktadan noktaya, sabit uçlar, milyonlarca arama üzerinden amorti edilen maliyet. Seç: optik fiber. Fiber kazanır çünkü bu mesafede diğer her ortam ya çok sinyal kaybeder ya da bant genişliğinden çıkar. Mikrodalga birçok röle kulesi gerektirir ve bant genişliği kısıtlıdır. Uydu, geçen videoda ele aldığımız gecikme problemine sahiptir. Fiber yüzlerce kilometre üzerinden onlarca terabit verir.Senaryo iki: A Di Es El ev interneti. Kısa mesafe, orta bant genişliği ve önemlisi altyapı zaten var. Seç: bükümlü çift bakır. Bunu midterm hazırlıkta çözdük — dünyanın bükümlü çiftini fiberle değiştirmek trilyonlara mal olur. A Di Es El, sesi taşıyan aynı bakırı yeniden kullanır, birkaç kilometre üzerinden onlarca megabit verir. Yeniden kullanmak değiştirmekten iyidir.

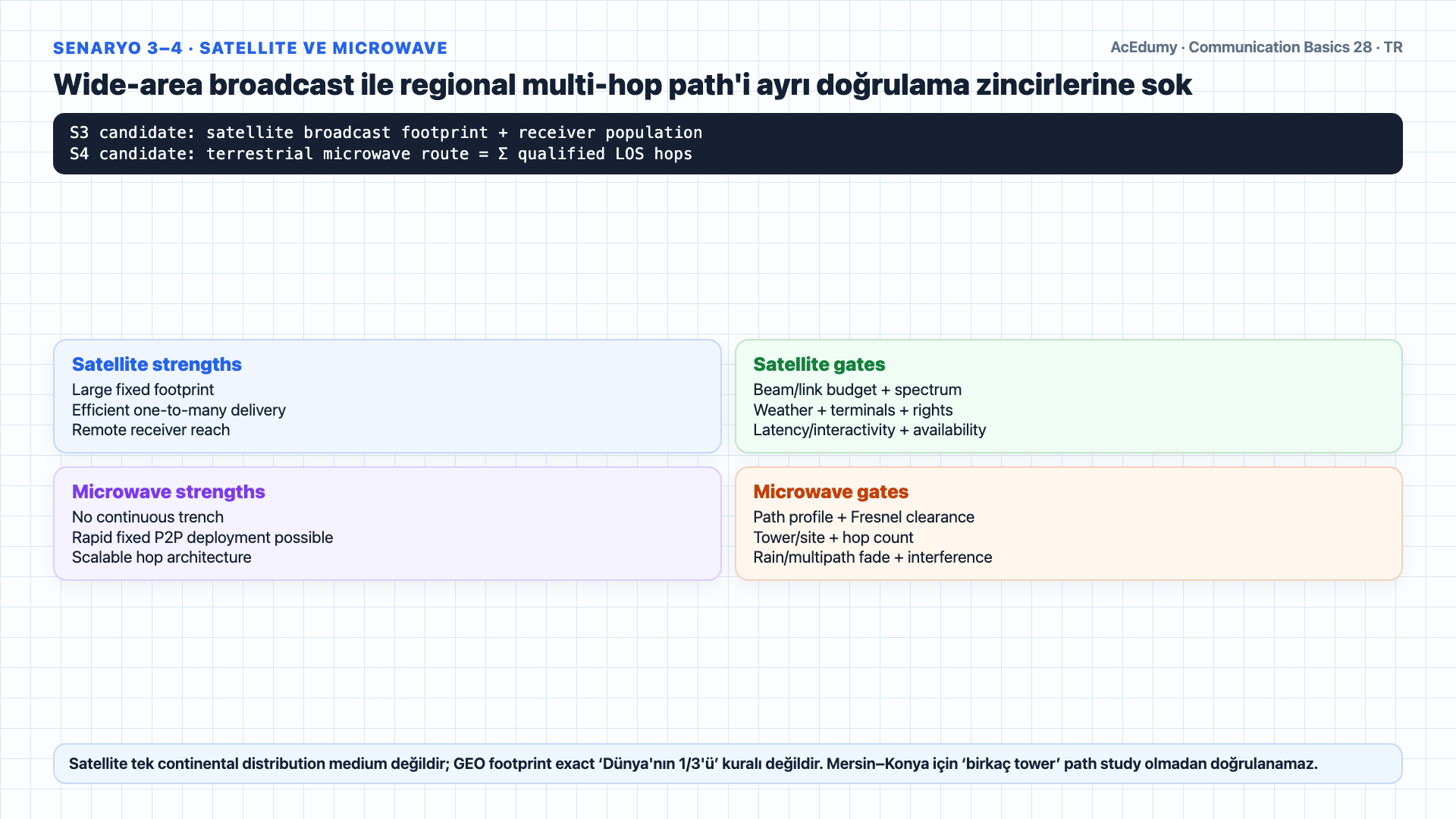

4. Satellite broadcast ve microwave path seçimlerini koşullandır
Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.
Senaryo üç: Almanya'daki izleyicilere Türk TV kanallarının yayını.
Çok uzun mesafe, geniş kapsama, Avrupa'nın her yerinde milyonlarca alıcı.
Seç: uydu.
Satellite bir uplink ve satellite downlink ile wide-area broadcast sağlayabilir; terrestrial broadcast, fiber/CDN/IP distribution alternatives da vardır, dolayısıyla tek medium değildir.
Fiber contribution/backhaul ve access/CDN architectures farklıdır; satellite alternatifiyle karşılaştırma her eve dedicated long-haul fiber varsaymamalıdır.
Terrestrial microwave individual hops için LOS ve Fresnel clearance ister; Earth curvature, terrain ve tower heights path profile ile çözülür, multi-hop route mümkündür.
Bir GEO satellite large fixed footprint sunabilir; usable service area antenna pattern, elevation mask, link budget, spectrum rights ve regional beam design ile belirlenir, exact one-third rule değildir.
GEO propagation latency non-interactive linear TV'de çoğu zaman less critical'dır; contribution, channel change, interactivity, live production ve error recovery requirements için yine ölçülür.
Senaryo dört: Mersin'den Konya'ya multimedya bağlantısı, birkaç yüz kilometrelik bölgesel bağlantı.
Seç: mikrodalga.
Mersin–Konya microwave feasibility ancak route distance, terrain/curvature, hop profile, tower heights, Fresnel clearance, site access ve spectrum coordination ile belirlenir; ‘birkaç tower’ doğrulanmamıştır.
Required committed/peak throughput, latency/jitter, growth, protection ve availability bilinmeden yüzlerce Mbit/s'nin yeterliliği doğrulanamaz.
Microwave candidate'ı licensed spectrum, interference, rain/multipath fade, hop availability, redundancy, operations ve lifecycle TCO kapılarından geçmelidir.
Sesli anlatım metni
Senaryo üç: Almanya'daki izleyicilere Türk T V kanallarının yayını. Çok uzun mesafe, geniş kapsama, Avrupa'nın her yerinde milyonlarca alıcı. Seç: uydu. Uydu, tek bir vericiden bir kıtaya yayın yapabilen tek ortamdır. Fiber, Almanya'daki her eve kablolu bağlantı isterdi. Mikrodalga, bu mesafede Dünya'nın eğriliğini bükemez. Tek bir jeostatik T V uydusu gezegenin üçte birini kaplar. Evet, yayılım gecikmesi uçtan uca iki yüz kırk milisaniye, ama tek yön T V yayını için bu önemli değil. Senaryo dört: Mersin'den Konya'ya multimedya bağlantısı, birkaç yüz kilometrelik bölgesel bağlantı. Seç: mikrodalga. Orta menzilli mesafe, birkaç röle kulesiyle görüş hattı sağlanabilir, ve mikrodalga fiber kazısının maliyetinden kaçınır. Yüzlerce megabit bant genişliği multimedya trafiği için yeterli. Mikrodalga bu bölgesel atlamalar için pratik, maliyet etkili orta yoldur.

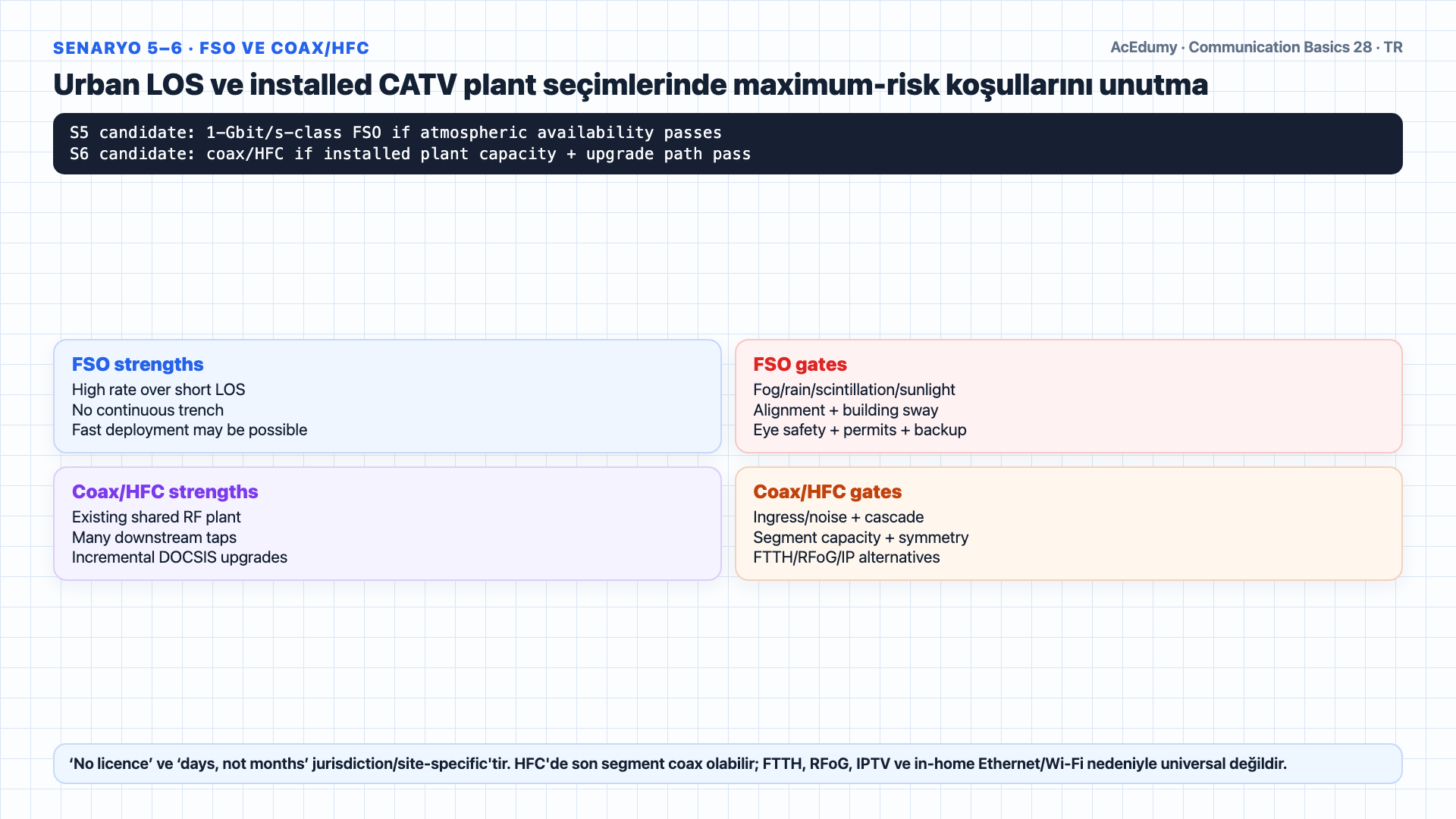

5. FSO urban link ve coax/HFC dağıtımını koşullandır
Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.
Senaryo beş: yoğun şehir merkezinde saniyede bir gigabitlik erişim hattı.
Kısa mesafe, çok yüksek bant genişliği, çatıdan çatıya ya da binadan binaya, ve bir şehirden kolayca kazı yapamazsın.
Seç: serbest uzay optiği.
FSO iki teleskop arasında havadan lazer ışını gönderir.
FSO 1-Gbit/s class short link'i trenching olmadan sağlayabilir; deployment time, permits/site rights, spectrum treatment ve eye/laser safety jurisdiction ve installation'a bağlıdır.
Fog/rain/clear-air/scintillation ve sunlight impairments link availability modeline girer; kısa urban hop ancak target availability, alignment/building sway ve backup path birlikte geçerse kabul edilir.
Senaryo altı: bir şehir mahallesinde kablo TV dağıtımı.
Kısa mesafe, çok eve yayın dağıtımı, ve onlarca yıl içinde kurulmuş mevcut altyapı.
Seç: koaksiyel kablo.
Existing CATV/HFC plant'te coax shared distribution segment için güçlü candidate'dır; spectrum plan, tap/amplifier cascade, ingress/noise, capacity segmentation ve upgrade path doğrulanır.
HFC fiber feeder ile downstream coax segmentini birleştirir; last segment coax olabilir fakat FTTH/RFoG/IPTV ve in-home Ethernet/Wi-Fi alternatives nedeniyle universal değildir.
Sesli anlatım metni
Senaryo beş: yoğun şehir merkezinde saniyede bir gigabitlik erişim hattı. Kısa mesafe, çok yüksek bant genişliği, çatıdan çatıya ya da binadan binaya, ve bir şehirden kolayca kazı yapamazsın. Seç: serbest uzay optiği. Ef Es O iki teleskop arasında havadan lazer ışını gönderir. Sana fiber benzeri bant genişliği verir, kazı yok, spektrum lisansı yok, günler içinde kurulur, ay değil. Olumsuz tarafı sis ve şiddetli yağmur bağlantıyı düşürebilir, ama kısa şehir atlamaları için bu kabul edilebilir. Senaryo altı: bir şehir mahallesinde kablo T V dağıtımı. Kısa mesafe, çok eve yayın dağıtımı, ve onlarca yıl içinde kurulmuş mevcut altyapı. Seç: koaksiyel kablo. Koaks tam olarak bunun için tasarlandı — yüksek bant genişliği, aynı kablo boyunca birçok hatta dağıtılabilir, T V kanallarını taşımak için gerekli ekranlamayla. Modern hibrit fiber-koaksiyel ağlar fiber omurgaları eve giden koaksla birleştirir, ama T V'ye giden son metre hala koaksiyeldir.

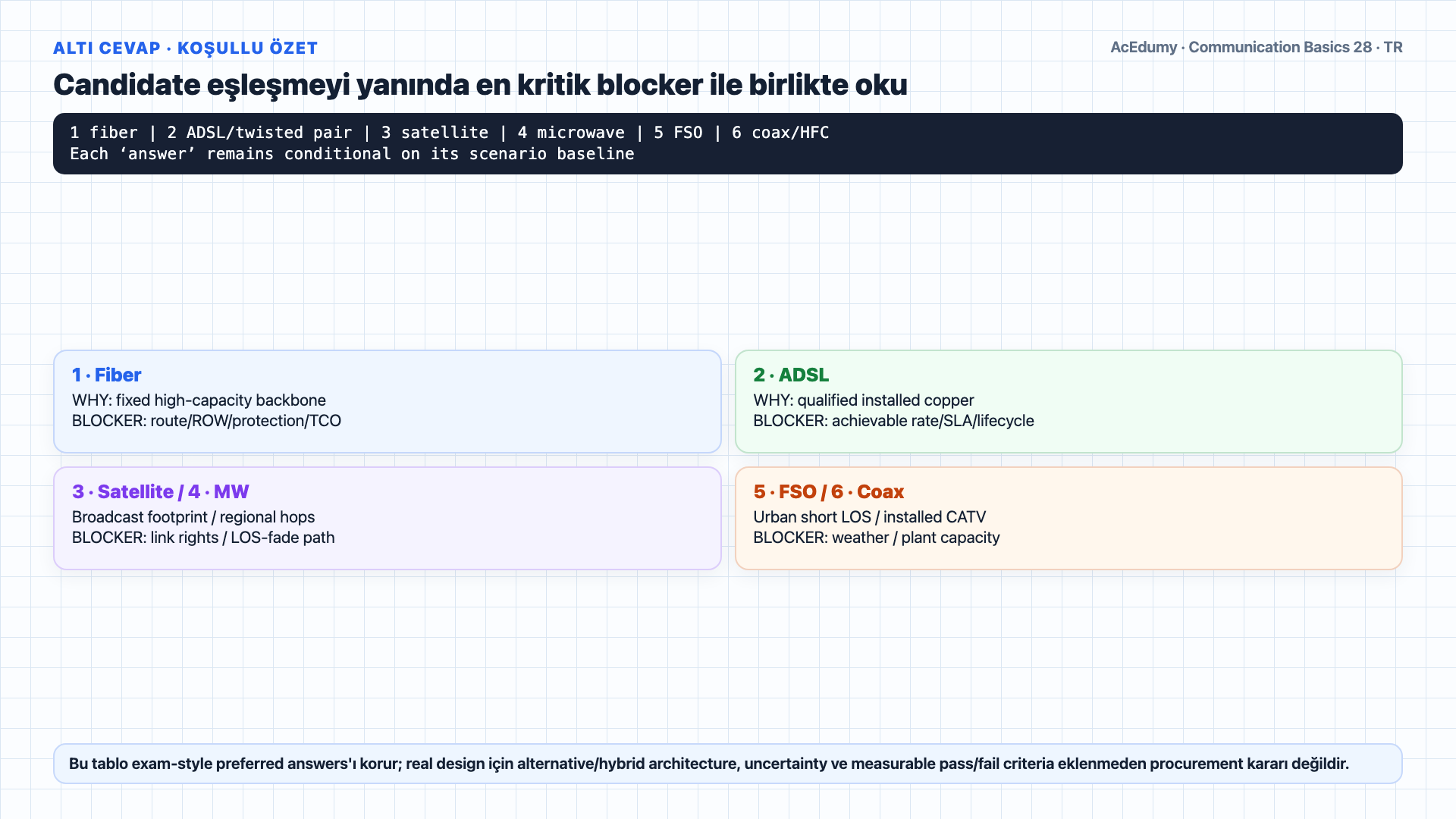

6. Altı candidate cevabı assumptions ve blockers ile karşılaştır
Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.
Altı cevap yan yana.
Yoğun telefon omurgası İstanbul İzmir: optik fiber, mesafe ve bant genişliği için.
ADSL ev interneti: bükümlü çift, mevcut bakır altyapı için.
Türk TV Almanya yayını: uydu, kıtasal yayın kapsaması için.
Mersin Konya multimedya: mikrodalga, maliyet etkili orta menzil için.
Yoğun şehirde bir gigabit erişim: serbest uzay optiği, kazı olmadan yüksek bant genişliği için.
C A TV mahalle dağıtımı: koaksiyel, yayın dağıtımı için.
Örüntüye dikkat.
Her medium farklı trade-space sunar; preferred solution yalnız stated assumptions ve measurable acceptance gates altında belirlenir, gerçek architecture birden çok medium birleştirebilir.
Evrensel olarak en iyi teknoloji yoktur.
Doğru cevap soruya bağlıdır.
Sesli anlatım metni
Altı cevap yan yana. Yoğun telefon omurgası İstanbul İzmir: optik fiber, mesafe ve bant genişliği için. A Di Es El ev interneti: bükümlü çift, mevcut bakır altyapı için. Türk T V Almanya yayını: uydu, kıtasal yayın kapsaması için. Mersin Konya multimedya: mikrodalga, maliyet etkili orta menzil için. Yoğun şehirde bir gigabit erişim: serbest uzay optiği, kazı olmadan yüksek bant genişliği için. C A T V mahalle dağıtımı: koaksiyel, yayın dağıtımı için. Örüntüye dikkat. Her ortamın mesafe, bant genişliği, maliyet, hareketlilik ve kapsama ile tanımlanmış bir tatlı noktası vardır. Evrensel olarak en iyi teknoloji yoktur. Doğru cevap soruya bağlıdır.

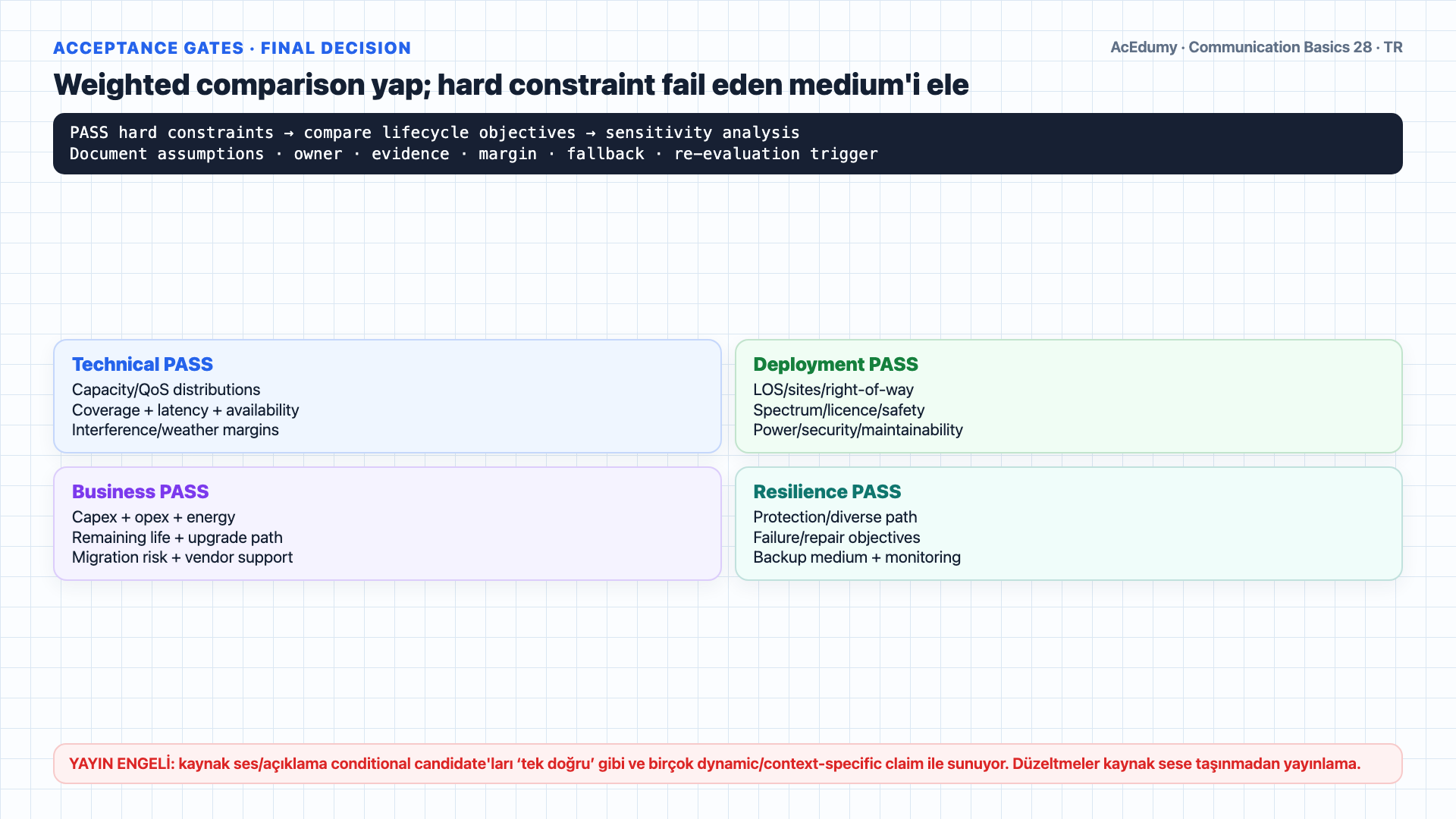

7. Kararı ölçülebilir acceptance gates ve lifecycle TCO ile doğrula
Senaryo cevabını candidate olarak tut; ölçülebilir requirements, alternatif/hybrid architecture ve deployment constraints geçmeden ‘en iyi’ kararı verme.
Üç alım.
Bir: ortamı uygulamaya eşleştir — her iletim teknolojisinin bir tatlı noktası vardır, hiçbiri her yerde baskın değildir.
İki: installed plant önemli bir input'tur; condition, remaining life, capacity, operations, upgradeability ve lifecycle TCO ile ağırlıklandırılır.
Twisted pair; DSL yanında voice, control ve installed-access uses taşır; continued use tek nedene indirgenmez.
Coax; CATV/HFC broadband, RF distribution ve other installed uses taşır; continued use tek nedene indirgenmez.
Reuse ve new build'i capex yanında opex, energy, reliability, capacity, repair, remaining life, upgrade path ve migration risk ile karşılaştır.
Üç: şüpheye düşersen beş soruyu yürü: mesafe, bant genişliği, maliyet, hareketlilik, kapsama.
Karar, weighted requirements ve uncertainty altında en iyi passing architecture'dır; beş baseline axis tek başına yeterli acceptance değildir.
Sesli anlatım metni
Üç alım. Bir: ortamı uygulamaya eşleştir — her iletim teknolojisinin bir tatlı noktası vardır, hiçbiri her yerde baskın değildir. İki: mevcut altyapı cevabın yarısıdır. Bükümlü çift A Di Es El sayesinde hayatta. Koaks kablo T V sayesinde hayatta. Sıfırdan inşa pahalıdır — yerde olanı yeniden kullan. Üç: şüpheye düşersen beş soruyu yürü: mesafe, bant genişliği, maliyet, hareketlilik, kapsama. Bu beşine en iyi uyan ortam senin cevabın.
