#53 نظرية الدوائر 1 #53 — الختام والجسر إلى نظرية الدوائر 2
يلخص المسار من أدوات التيار المستمر إلى الاستجابات العابرة من الدرجة الثانية ويبني الجسر الطبيعي إلى تحليل مجال التردد.
السؤال
لخص مبادئ الحل المتكررة في نظرية الدوائر 1، وقارن تفكير الدرجتين الأولى والثانية، وابن الجسر إلى موضوعات نظرية الدوائر 2.
الحل المكتوب ونص الشرح(يعرض الحل كاملًا)
تجد أدناه جميع الأسطر المكتوبة في الدفتر مع النص الكامل للشرح الصوتي.

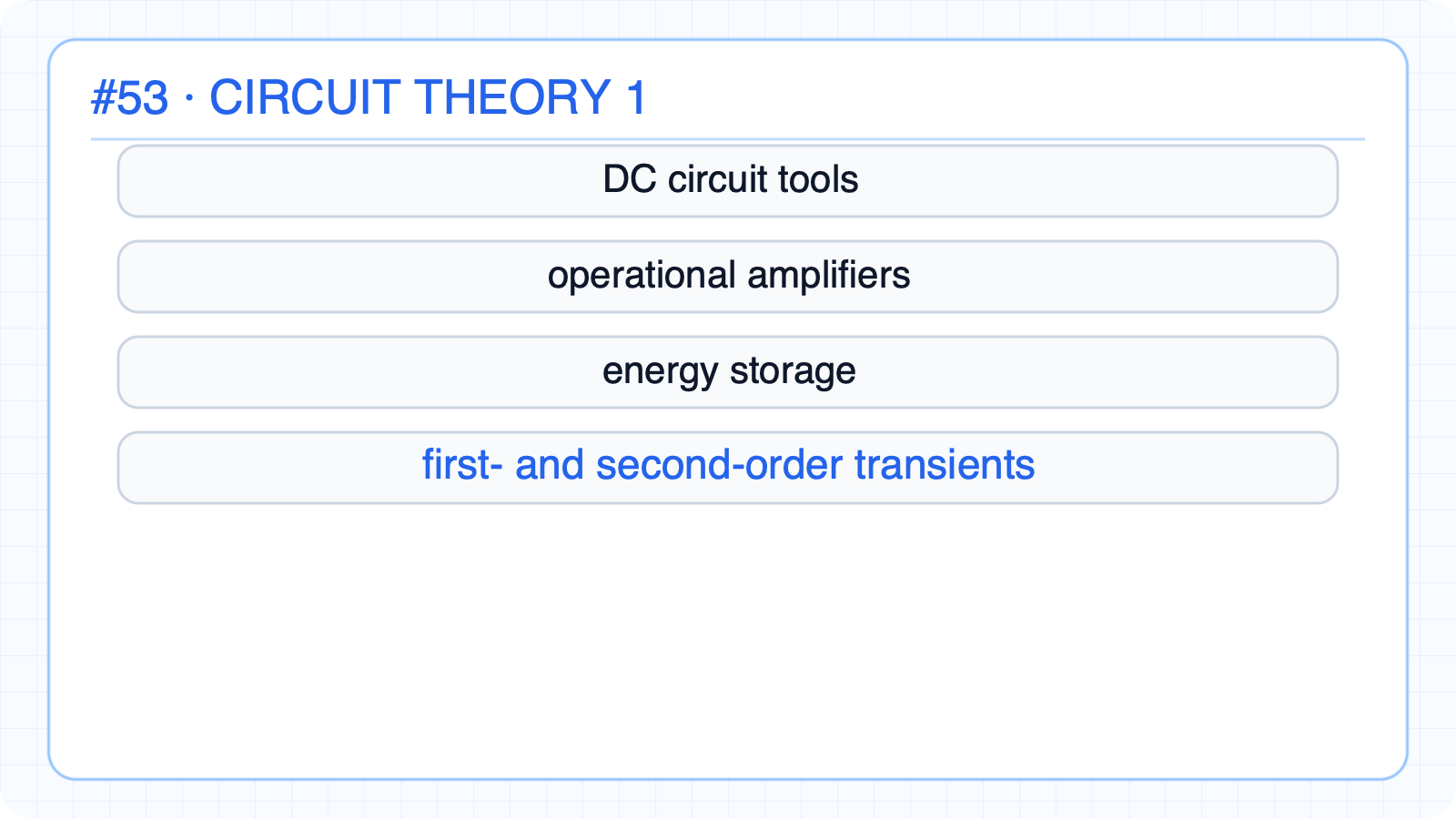

1. قراءة مسار نظرية الدوائر 1 من نهايته
نظرية الدوائر 1 #53 · قراءة مسار نظرية الدوائر 1 من نهايته بدأنا بأدوات التيار المستمر الأساسية
قانون أوم وقوانين كيرشوف والمقاومة المكافئة
تحويلات المصادر والحل المنهجي للدوائر
التفكير بالكتل عبر المضخمات التشغيلية المثالية
الطاقة المخزنة في المكثفات والمحاثات
تخزين الطاقة ← التحليل العابر
وصلنا إلى استجابات الدرجتين الأولى والثانية
نص الشرح الصوتي
لنأخذ خطوة إلى الوراء ونرى مسار نظرية الدوائر واحد كله. بدأنا بالأدوات الأساسية في التيار المستمر: قانون أوم، وقانون كيرشوف للتيار، وقانون كيرشوف للجهد، والمكافئات، وتحويلات المصادر. بعد ذلك دخلنا إلى المضخم العملياتي، حيث ساعدتنا القواعد المثالية على التفكير في الدائرة ككتل وظيفية. ثم أضفنا المكثف والملف، ومعهما دخلت فكرة الطاقة المخزنة، ومنها بدأ تحليل الاستجابة الزمنية.

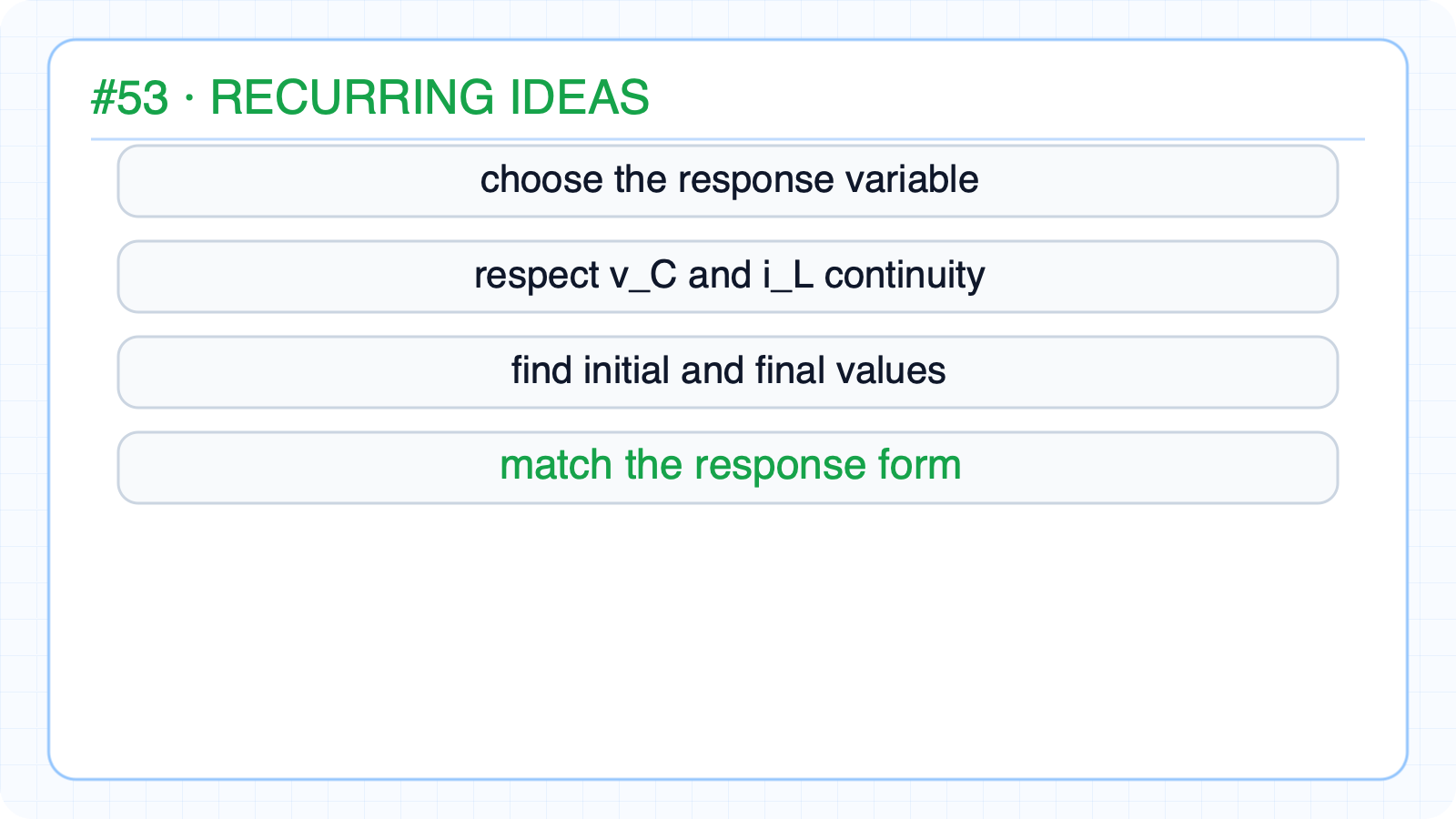

2. استخراج الأفكار الأساسية المتكررة
نظرية الدوائر 1 #53 · استخراج الأفكار الأساسية المتكررة اختر المتغير المناسب
جهد عقدة أو تيار حلقة أو vC أو iL
احترم الاستمرارية: لا يقفز vC ولا iL
حدد القيمتين الابتدائية والنهائية
اختر الصيغة الرياضية المناسبة لرتبة الدائرة
دائرة مقاومية: استقرار فوري
درجة أولى: ثابت زمني واحد
درجة ثانية: أقطاب وفئة تخميد
نص الشرح الصوتي
رغم أن العناوين كانت مختلفة، كانت هناك أفكار قليلة تتكرر دائما. أولا نختار المتغير المناسب: جهد عقدة، أو تيار حلقة، أو جهد مكثف، أو تيار ملف. ثانيا نحترم الاستمرارية الفيزيائية: جهد المكثف لا يقفز، وتيار الملف لا يقفز. ثالثا نحدد قيمة البداية والقيمة النهائية. ورابعا نختار الشكل الرياضي الصحيح للاستجابة: دائرة مقاومات فقط، أو استجابة من الدرجة الأولى، أو استجابة من الدرجة الثانية.

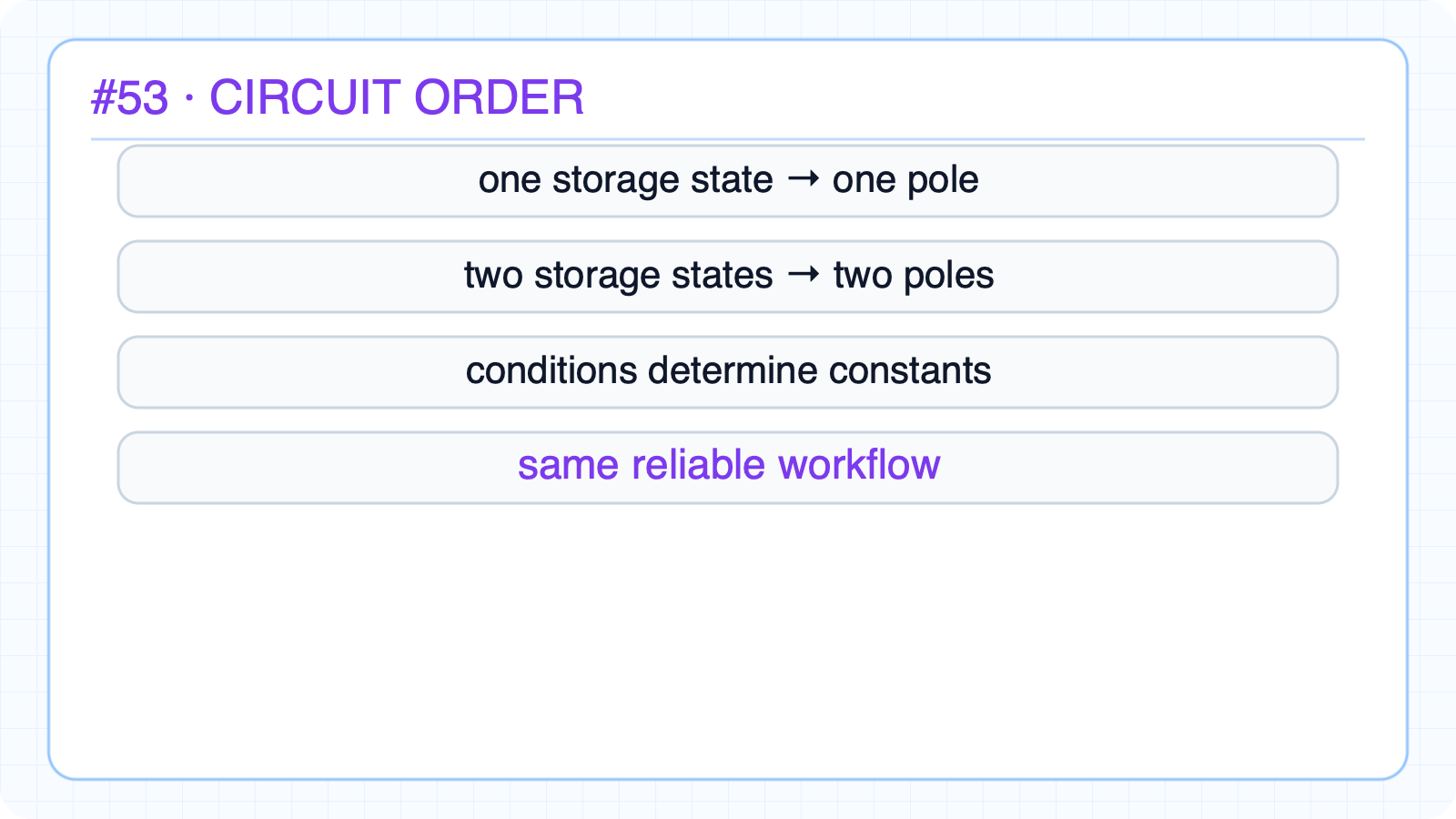

3. الانتقال من الدرجة الأولى إلى الثانية
نظرية الدوائر 1 #53 · الانتقال من الدرجة الأولى إلى الثانية عنصر تخزين واحد ← حالة واحدة
الدرجة الأولى ← نمط أسّي واحد
عنصرا تخزين مستقلان ← حالتان
الدرجة الثانية ← قطبان
تخميد زائد أو حرج أو ناقص أو منعدم
يبقى مسار العمل الأساسي نفسه
حدد الصيغة ← طبق الشروط ← حل الثوابت
نص الشرح الصوتي
أهم انتقال ذهني في هذا المسار كان من الدرجة الأولى إلى الدرجة الثانية. في الدرجة الأولى لدينا عنصر تخزين واحد، لذلك يظهر متغير حالة واحد وشكل أسي واحد غالبا. في الدرجة الثانية لدينا عنصران يخزنان الطاقة، ولذلك تظهر حالات أغنى: تخميد زائد، تخميد حرج، تخميد ناقص، أو حالة غير مخمدة. لكن طريقة الحل لم تتغير جذريا: نعرف الشكل، نستخدم الشروط، ثم نوجد الثوابت.

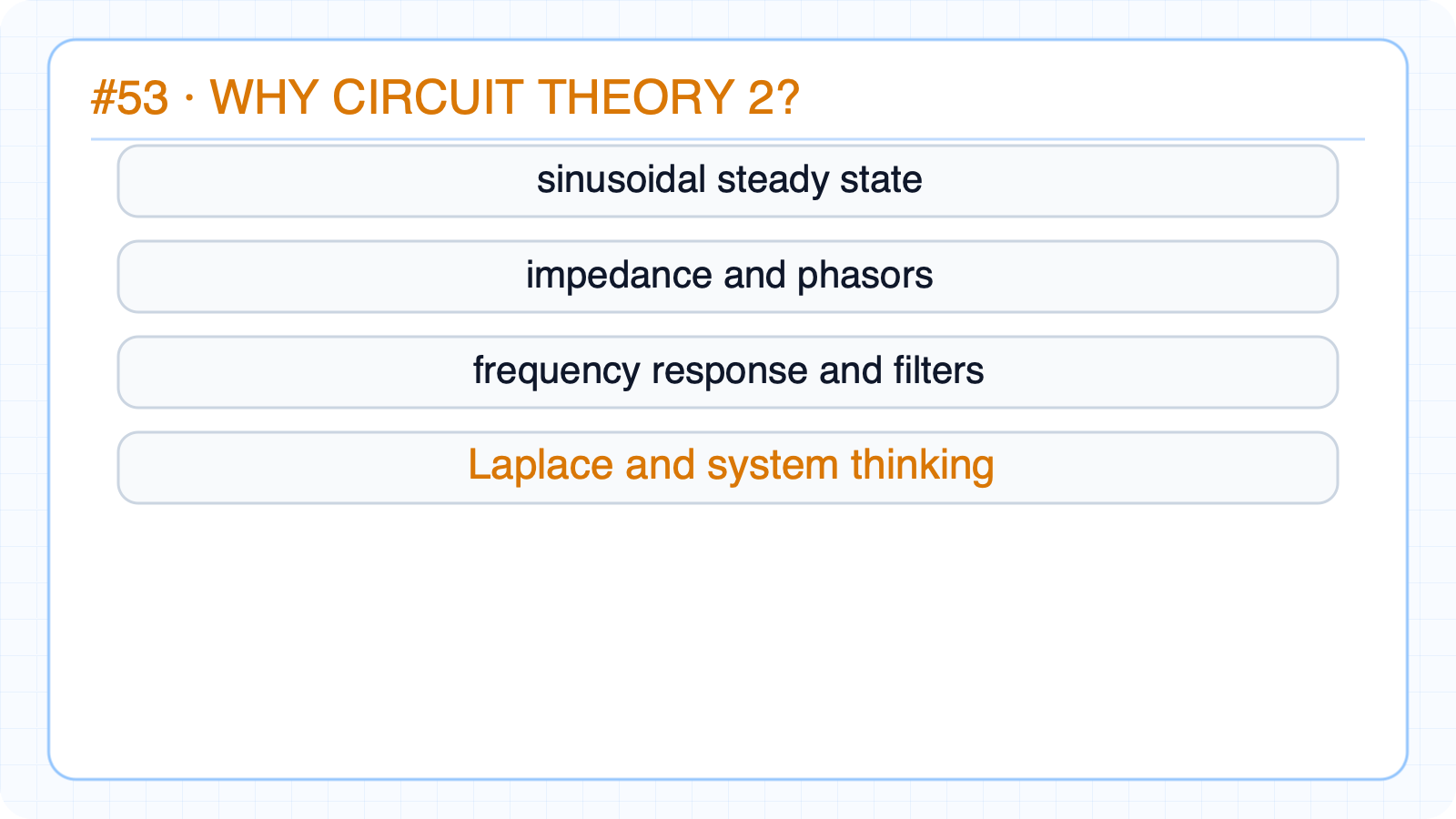

4. لماذا نحتاج نظرية الدوائر 2؟
نظرية الدوائر 1 #53 · لماذا نحتاج نظرية الدوائر 2؟ التبديل ومجال الزمن نصف الصورة الكبيرة
تفتح الحالة الجيبية المستقرة أسئلة جديدة
الممانعة العقدية والفيزورات
استجابة التردد والمرشحات
التفكير بالنظام عبر لابلاس
يتغير السؤال: كيف تتصرف الدائرة عبر الترددات؟
كيف تختار الإشارات أو تضعفها أو تشكلها؟
نص الشرح الصوتي
لماذا نحتاج إلى نظرية الدوائر اثنين؟ لأن تحليل المفاتيح في الزمن ليس إلا نصف الصورة. في الدرس الثاني سننظر إلى الحالة الجيبية المستقرة، والطور، والممانعة المركبة، واستجابة التردد، والمرشحات، وتحويل لابلاس. عندها لا نسأل فقط: ماذا يحدث بعد غلق المفتاح؟ بل نسأل أيضا: كيف تتصرف الدائرة عند كل تردد، وكيف تعالج الإشارة؟

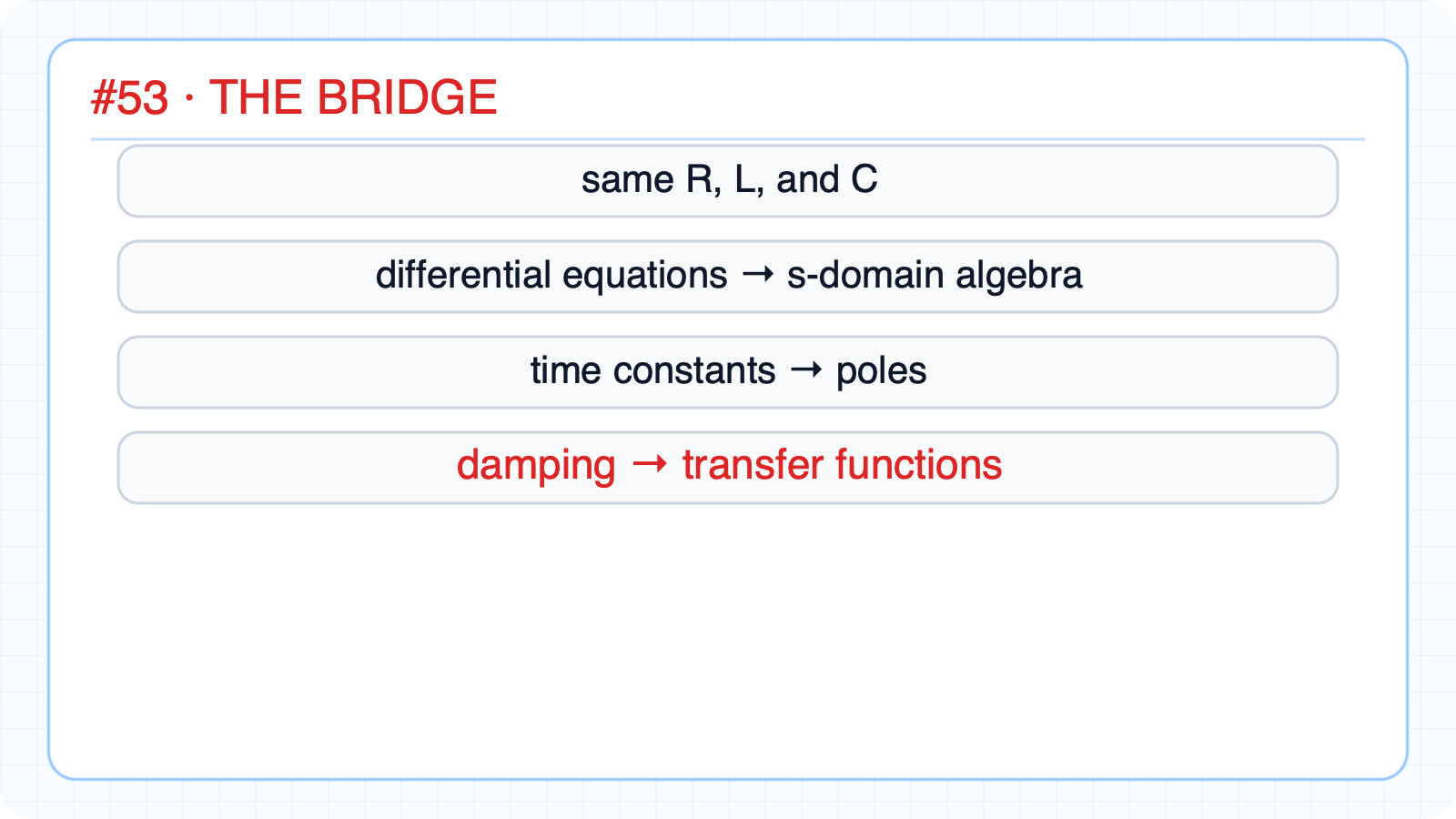

5. بناء الجسر الطبيعي إلى نظرية الدوائر 2
نظرية الدوائر 1 #53 · بناء الجسر الطبيعي إلى نظرية الدوائر 2 تبقى العناصر والقوانين الفيزيائية نفسها
تظهر R وL وC الآن داخل نماذج الممانعة
تصبح المعادلات التفاضلية جبرا في مجال s
يعود حدس ثابت الزمن في الأقطاب
ويفسر حدس التخميد دوال التحويل
تكشف استجابة التردد سلوك المرشحات
منظور جديد للأساس الفيزيائي نفسه
نص الشرح الصوتي
الجسر إلى الجزء الثاني طبيعي جدا. العناصر نفسها ستبقى معنا: المقاومة، والمكثف، والملف. لكن العدسة ستتغير. في المجال الزمني كنا نرى معادلات تفاضلية واستجابات عابرة. في المجال الترددي سنرى ممانعات وفازورات ودوال تحويل. والحدس الذي بنيناه حول ثابت الزمن والتخميد سيظهر من جديد في الأقطاب والأصفار وسلوك المرشحات.

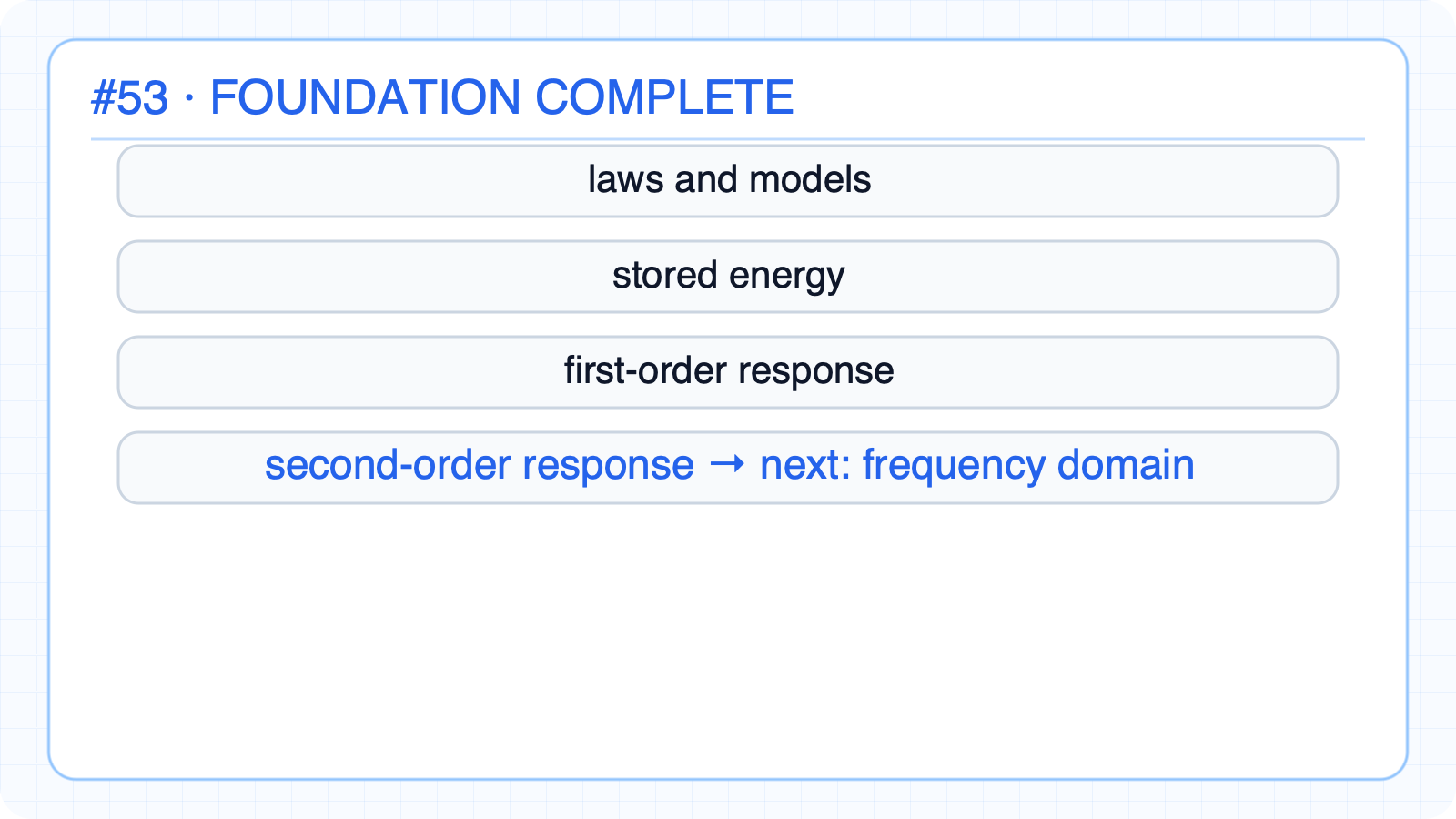

6. إكمال أساس نظرية الدوائر 1
نظرية الدوائر 1 #53 · إكمال أساس نظرية الدوائر 1 قوانين الدوائر والحل المنهجي
نماذج المضخم التشغيلي المثالي
المكثفات والمحاثات وتخزين الطاقة
الاستجابات العابرة من الدرجة الأولى
الاستجابات العابرة من الدرجة الثانية
ترتبط الآن القيم الابتدائية والنهائية والأقطاب وصيغة الاستجابة
اكتملت نظرية الدوائر 1
السلسلة التالية: مجال التردد وأدوات الأنظمة
نص الشرح الصوتي
بهذا نغلق مسار نظرية الدوائر واحد. أصبحت لديك القاعدة: قوانين الدوائر، المكافئات، نموذج المضخم العملياتي المثالي، عناصر تخزين الطاقة، الاستجابة من الدرجة الأولى، والاستجابة من الدرجة الثانية. في المسار التالي سنبني على الفيزياء نفسها، لكن سننتقل إلى تحليل التردد وأدوات الأنظمة.
