Anten Teorisi · Kısa Dipol Uzak Alan Çözümü

#08 Dipol geometrisi, uzak alan yol doğrusallaştırması, vektör potansiyeli integrali ve kısa dipolün sinüs theta örüntüsü

Uzak alan yaklaşımını gerçek dipol teline uygulayıp 1/r yayılma, ilerleme fazı ve sinüs theta örüntüsünü tek sonuçta okuyun.

Soru

z eksenindeki kısa dipolün uzak alan yol yaklaşımını, vektör potansiyeli integralini ve sinüs theta ışıma örüntüsünü gösteren ders karesi. — Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

z eksenindeki elektriksel olarak kısa dipol için uzak alan yaklaşımını uygulayın; kaynak-gözlemci yolunu doğrusallaştırın, vektör potansiyeli integralini sadeleştirin ve E_theta alanının sinüs theta yönlülüğünü yorumlayın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

1. d07'deki uzak alan kısayolunu hatırla
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

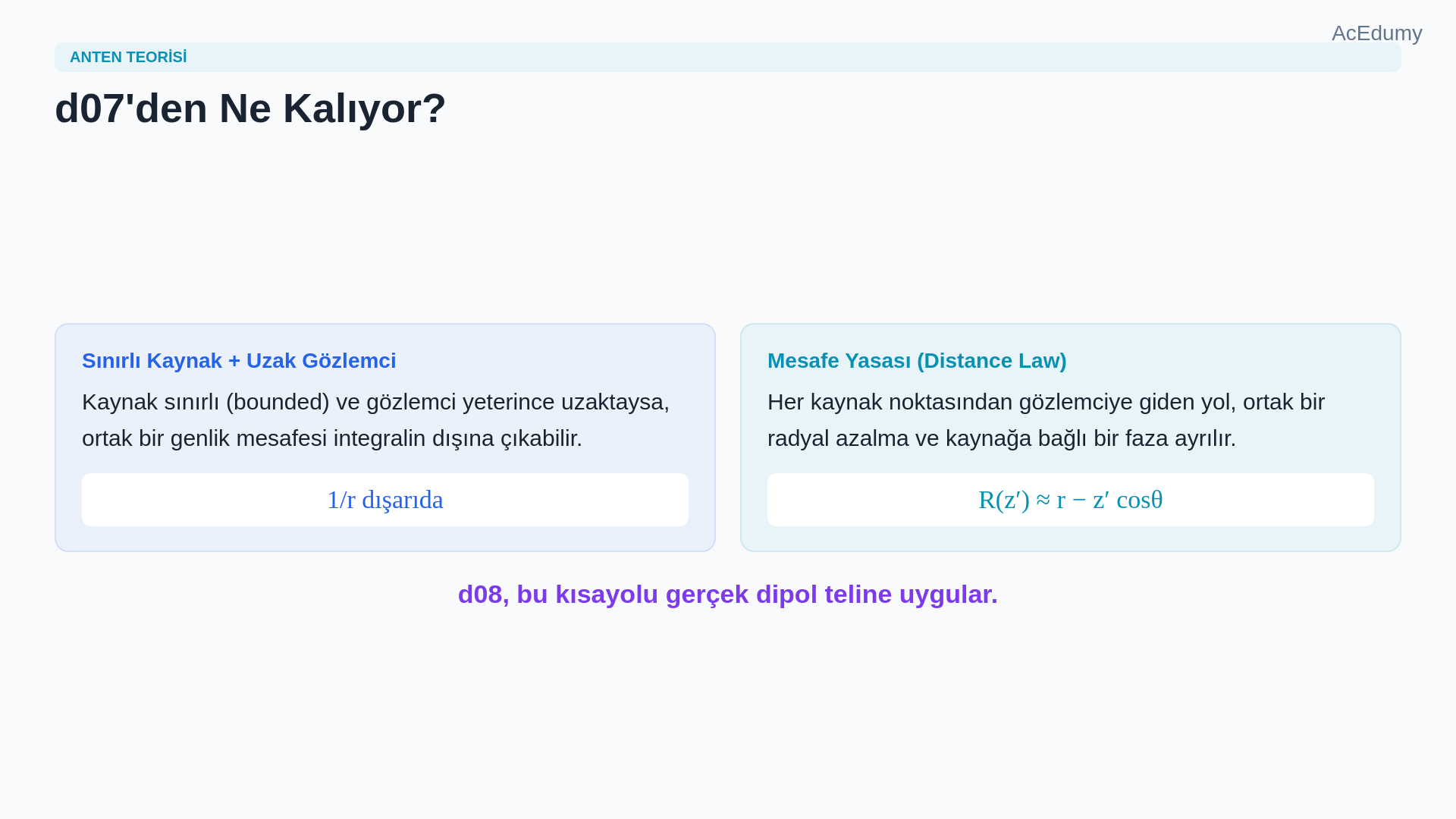

Geçen derste uzak alan (far-field) kavramı, tek bir sadeleştirme yolunu ifade ediyordu.
Yeterince uzaktan bakıldığında sınırlı bir kaynak ortak bir genlik mesafesini paylaşabiliyordu; kaynağa bağlı faz terimi ise integralin içinde kalıyordu.
Şimdi aynı mantığı koruyoruz, ama kaynak artık bir nokta değil.
Dipolün (dipole) kendisi, değerlendirmemiz gereken sınırlı kaynak hâline geliyor.
Sesli anlatım metni
Geçen derste uzak alan (far-field) kavramı, tek bir sadeleştirme yolunu ifade ediyordu. Yeterince uzaktan bakıldığında sınırlı bir kaynak ortak bir genlik mesafesini paylaşabiliyordu; kaynağa bağlı faz terimi ise integralin içinde kalıyordu. Şimdi aynı mantığı koruyoruz, ama kaynak artık bir nokta değil. Dipolün (dipole) kendisi, değerlendirmemiz gereken sınırlı kaynak hâline geliyor.
2. z eksenindeki dipol ve gözlemci geometrisini kur
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

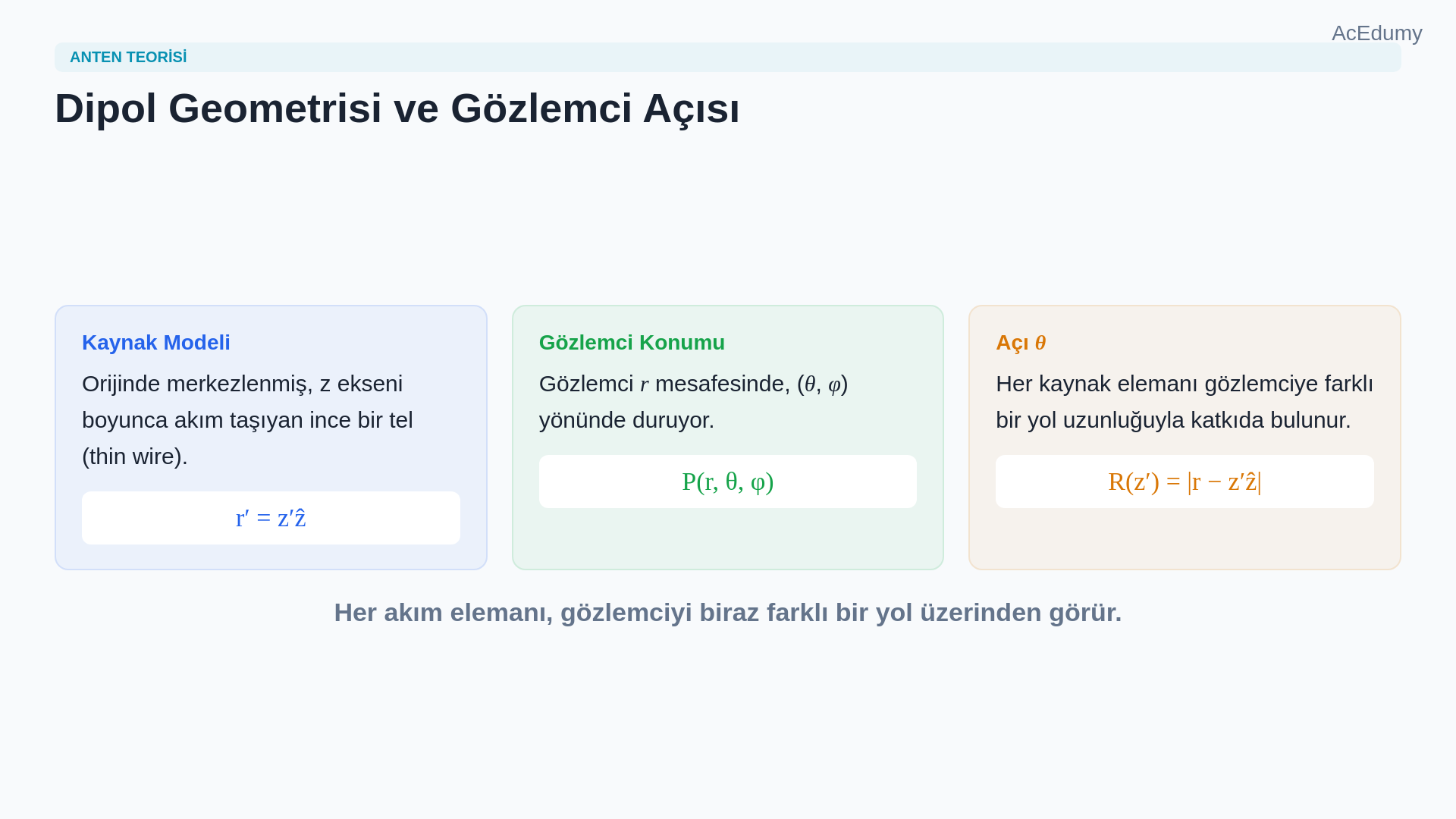

İnce bir dipol (dipole) düşünelim; z ekseni üzerine yerleştirilmiş olsun ve gözlemci küresel koordinatlarda r, theta, phi yönünde dursun.
z üssü konumundaki her bir akım elemanı, gözlemciye biraz farklı bir yol uzunluğu üzerinden katkı sağlar.
Yani dipol hâlâ sınırlı bir kaynaktır, ama tek bir noktaya indirgenmiş değildir.
Asıl soru şu: tam yol ifadesini her yerde taşımadan geometriyi nasıl okunabilir tutarız?
Sesli anlatım metni
İnce bir dipol (dipole) düşünelim; z ekseni üzerine yerleştirilmiş olsun ve gözlemci küresel koordinatlarda r, theta, phi yönünde dursun. z üssü konumundaki her bir akım elemanı, gözlemciye biraz farklı bir yol uzunluğu üzerinden katkı sağlar. Yani dipol hâlâ sınırlı bir kaynaktır, ama tek bir noktaya indirgenmiş değildir. Asıl soru şu: tam yol ifadesini her yerde taşımadan geometriyi nasıl okunabilir tutarız?
3. R(z′) yolunu uzak alanda doğrusallaştır
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

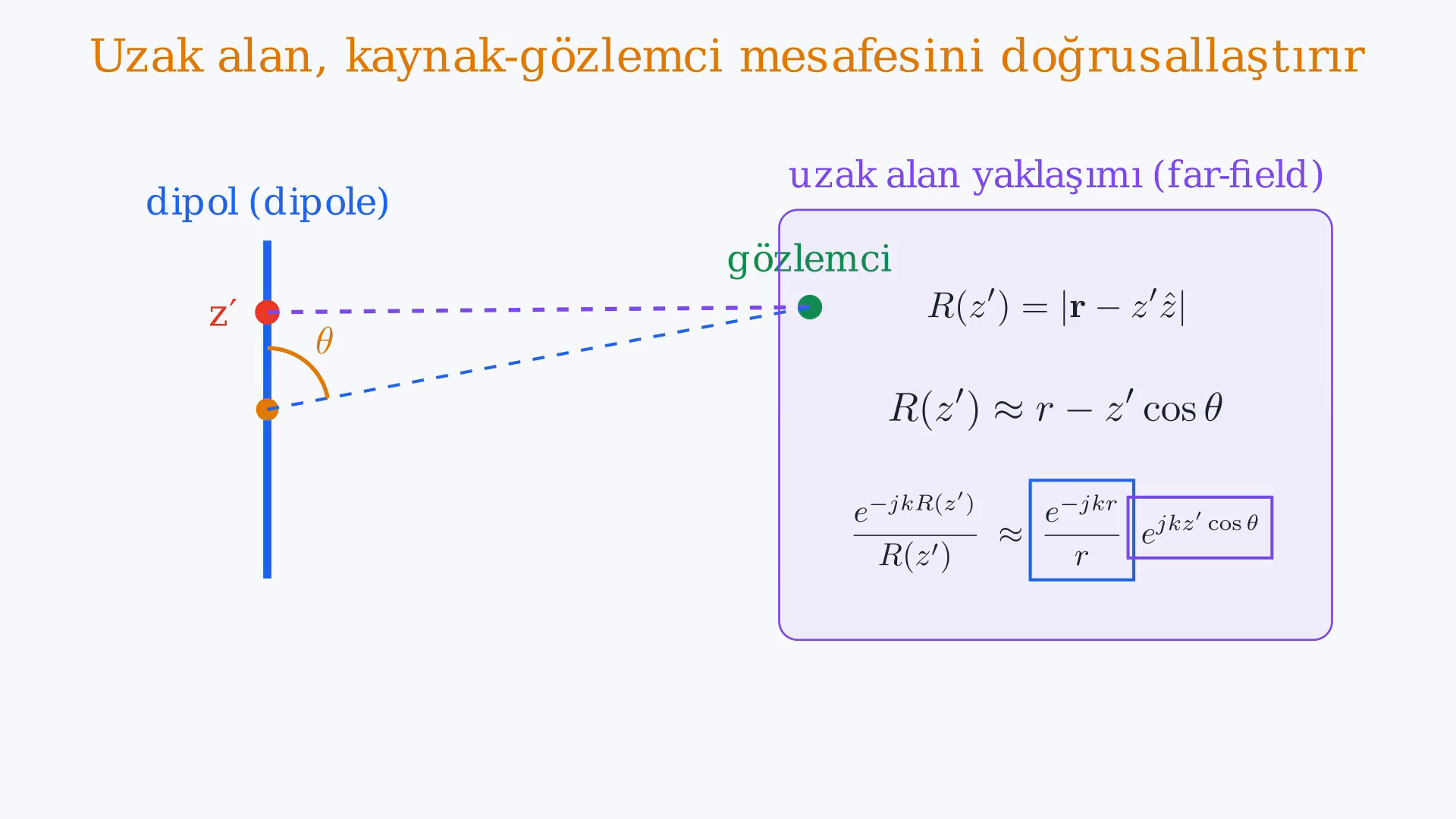

İşte uzak alan yaklaşımı (far-field approximation) tam da burada devreye girer.
Kaynak noktasından gözlemciye olan tam mesafe, R(z′) olarak yazılır.
Uzak alanda bu tam ifadeyi r − z′cos(theta) ile değiştiririz ve 1/R'yi dışarı çekip 1/r yaparız.
Böylece genlik ortak hâle gelir; faz ise kaynak noktasının tel üzerindeki konumunu hâlâ hatırlar.
Sesli anlatım metni
İşte uzak alan yaklaşımı (far-field approximation) tam da burada devreye girer. Kaynak noktasından gözlemciye olan tam mesafe, R of z üssü olarak yazılır. Uzak alanda bu tam ifadeyi r eksi z üssü çarpı kosinüs theta ile değiştiririz ve bir bölü büyük R'yi dışarı çekip bir bölü r yaparız. Böylece genlik ortak hâle gelir; faz ise kaynak noktasının tel üzerindeki konumunu hâlâ hatırlar.
4. Vektör potansiyeli dipol hat integraline indir
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

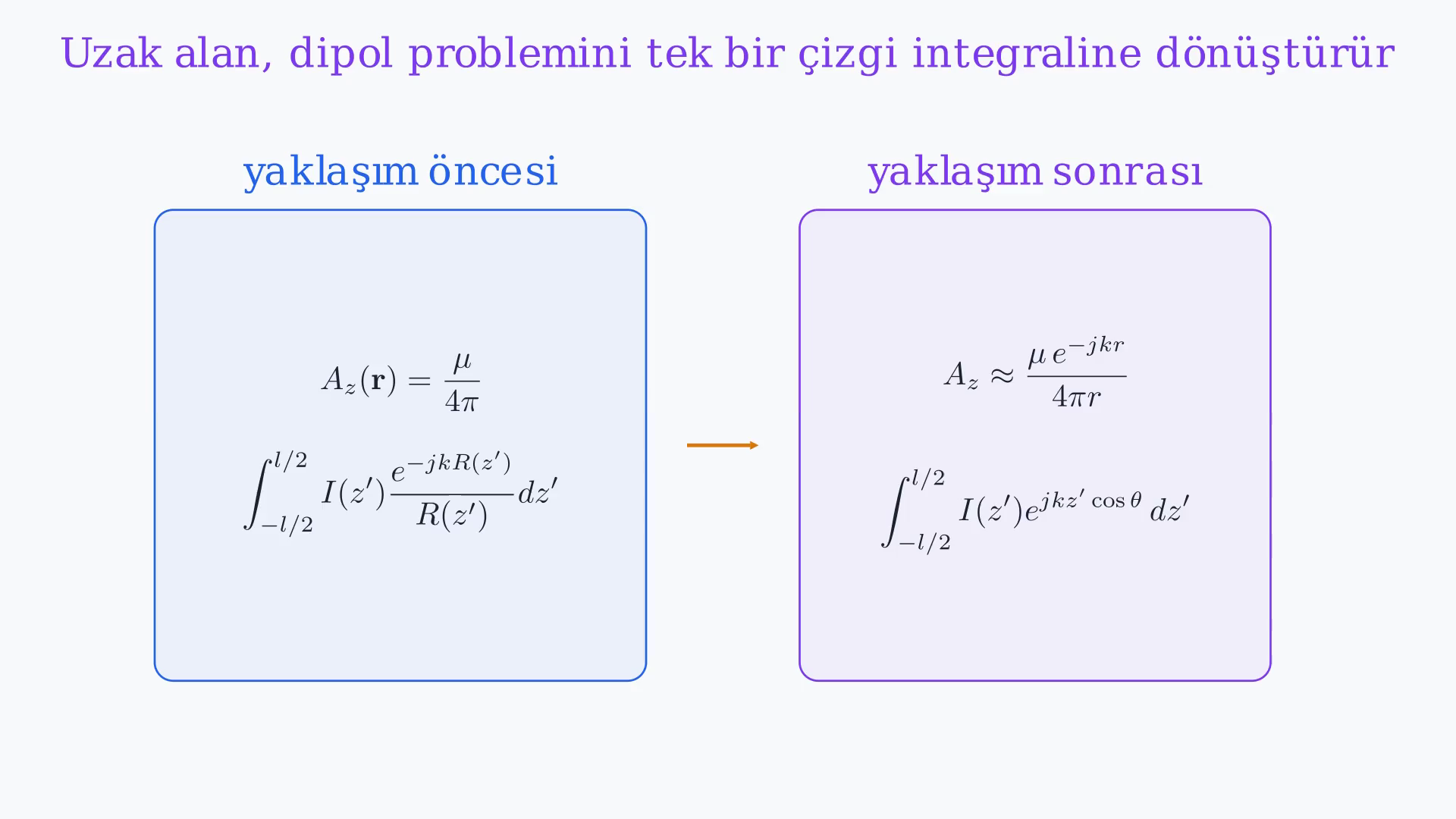

Bu kısayol vektör potansiyelin (vector potential) içine uygulandığında, dipol problemi bir hat akımı integraline dönüşür.
Ortak çarpan e⁽−jkr)/r dışarıda kalır, çünkü tüm kaynak noktaları aynı uzak gözlemciyi paylaşır.
İntegralin içinde ise akım dağılımını ve kaynağa bağlı faz terimi e⁽jkz′cos(theta)) terimini tutarız.
Geriye kalan bu integral, ışıma örüntüsünü (pattern) oluşturan kısımdır.
Sesli anlatım metni
Bu kısayol vektör potansiyelin (vector potential) içine uygulandığında, dipol problemi bir hat akımı integraline dönüşür. Ortak çarpan e üzeri eksi j k r bölü r dışarıda kalır, çünkü tüm kaynak noktaları aynı uzak gözlemciyi paylaşır. İntegralin içinde ise akım dağılımını ve kaynağa bağlı faz terimi e üzeri artı j k z üssü çarpı kosinüs theta'yı tutarız. Geriye kalan bu integral, ışıma örüntüsünü (pattern) oluşturan kısımdır.
5. Kısa dipol için E_theta uzak alanını çıkar
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

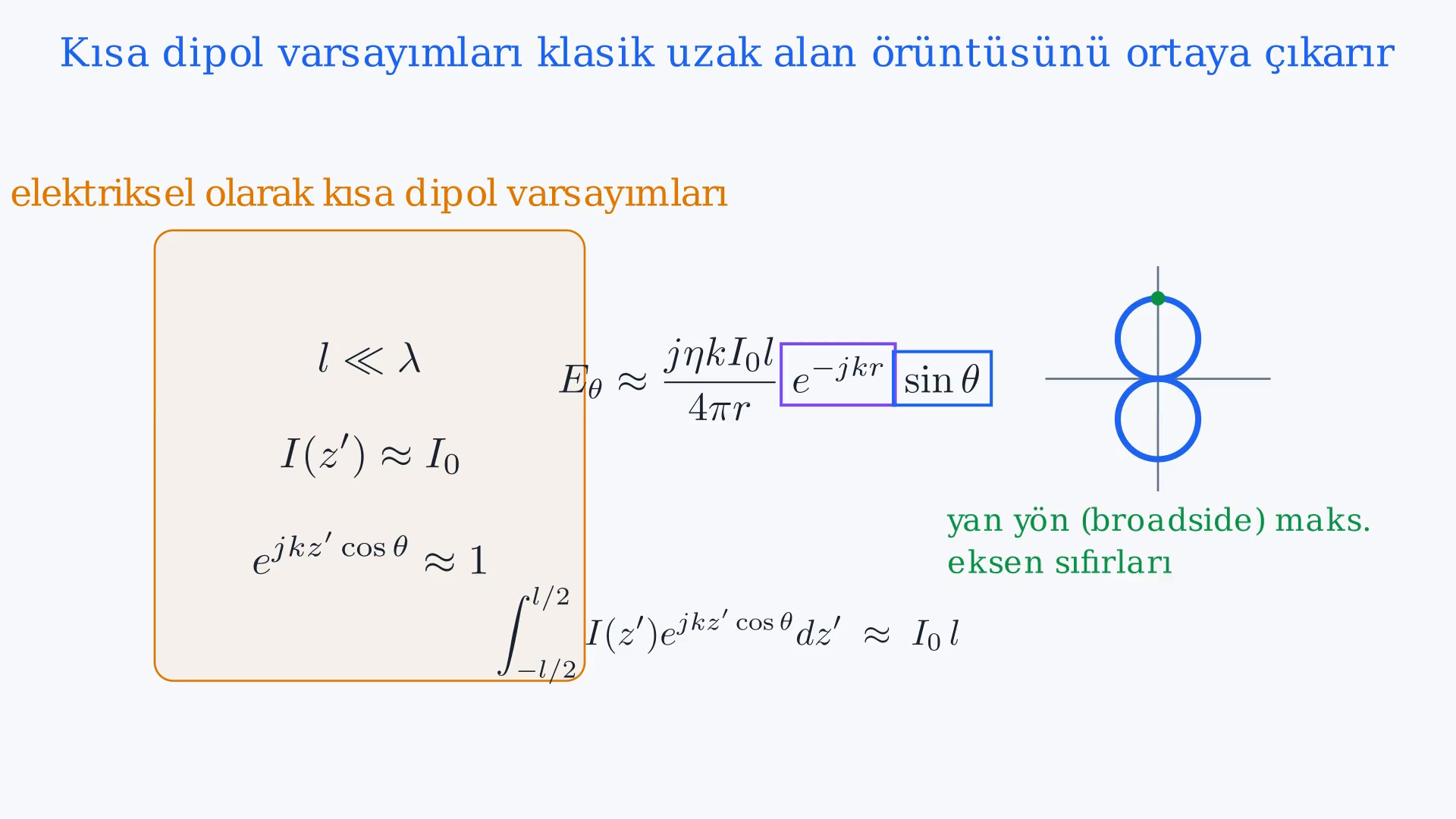

Elektriksel olarak kısa dipol (short dipole) için bir sadeleştirme daha yaparız.
Akım, kısa uzunluk boyunca yaklaşık olarak düzgün kabul edilir ve o minik tel üzerindeki faz değişimi de ihmal edilebilir düzeydedir.
Bu durumda integral, I₀l'ye indirgenir.
Bilinen alan dönüşümünden sonra uzak alan, E_theta olarak [e⁽−jkr)/r]sin(theta) ile orantılı çıkar; büyüklük katsayısı ise jηkI₀l/(4π) olur.
Sesli anlatım metni
Elektriksel olarak kısa dipol (short dipole) için bir sadeleştirme daha yaparız. Akım, kısa uzunluk boyunca yaklaşık olarak düzgün kabul edilir ve o minik tel üzerindeki faz değişimi de ihmal edilebilir düzeydedir. Bu durumda integral, I sıfır çarpı l'ye indirgenir. Bilinen alan dönüşümünden sonra uzak alan, E theta olarak e üzeri eksi j k r bölü r çarpı sinüs theta ile orantılı çıkar; büyüklük katsayısı ise j eta k I sıfır l bölü dört pi olur.
6. sin(theta) örüntüsünün sıfır ve maksimumlarını oku
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

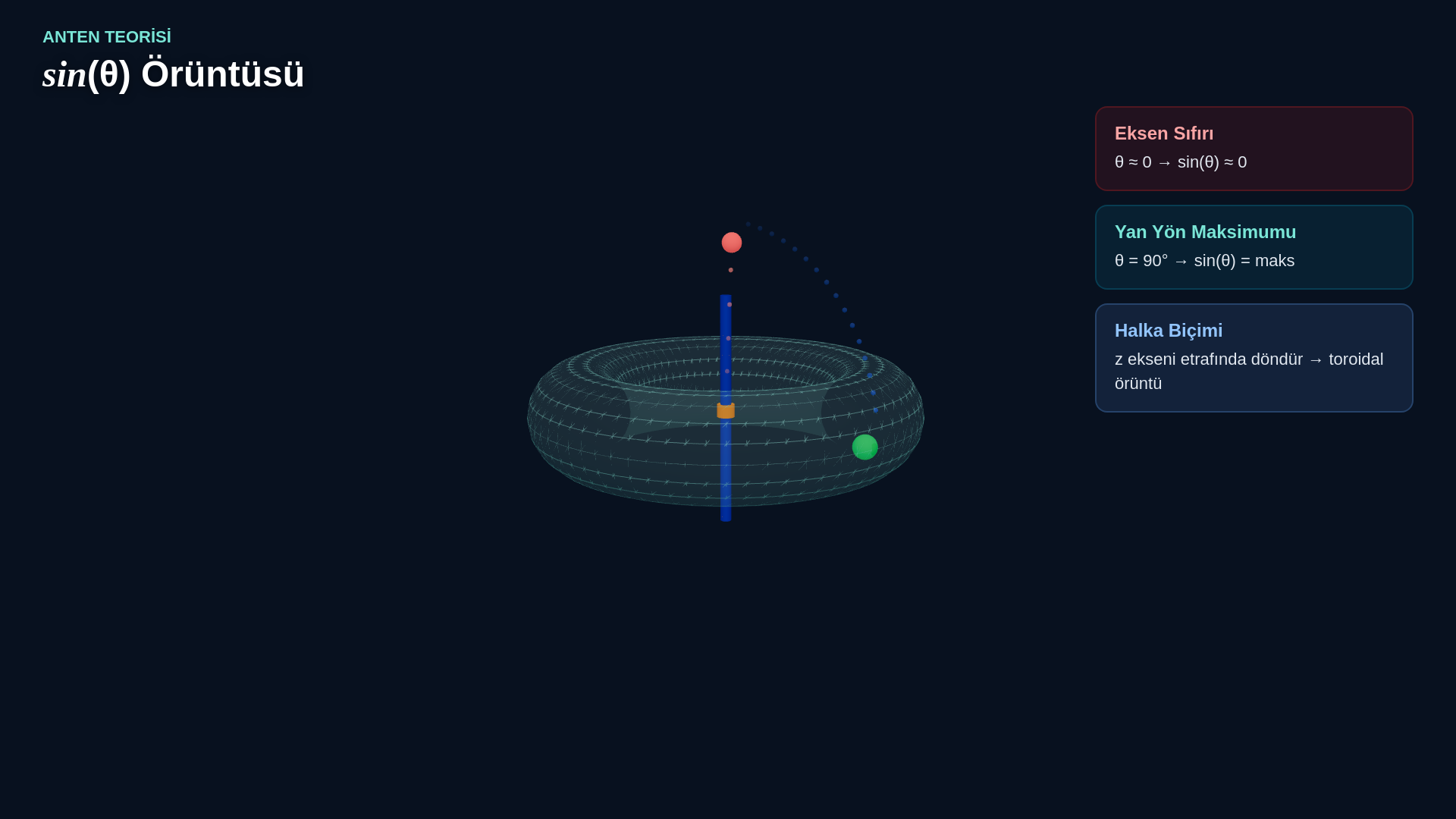

sin(theta) terimi, ışıma örüntüsünün (radiation pattern) hikâyesini anlatır.
Dipol ekseni boyunca theta sıfıra yakındır, dolayısıyla sin(theta) da sıfıra yaklaşır ve ışıma kaybolur.
Yan tarafta ise theta=90°'ye yaklaşır, sin(theta) maksimumuna ulaşır ve dipol en güçlü şekilde ışıma yapar.
Bu, uzak alanda klasik simit biçimli (doughnut shaped) dipol örüntüsüdür.
Sesli anlatım metni
Sinüs theta terimi, ışıma örüntüsünün (radiation pattern) hikâyesini anlatır. Dipol ekseni boyunca theta sıfıra yakındır, dolayısıyla sinüs theta da sıfıra yaklaşır ve ışıma kaybolur. Yan tarafta ise theta doksana yaklaşır, sinüs theta maksimumuna ulaşır ve dipol en güçlü şekilde ışıma yapar. Bu, uzak alanda klasik simit biçimli (doughnut shaped) dipol örüntüsüdür.
7. Yayılma, faz ve yönlülük katmanlarını özetle
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

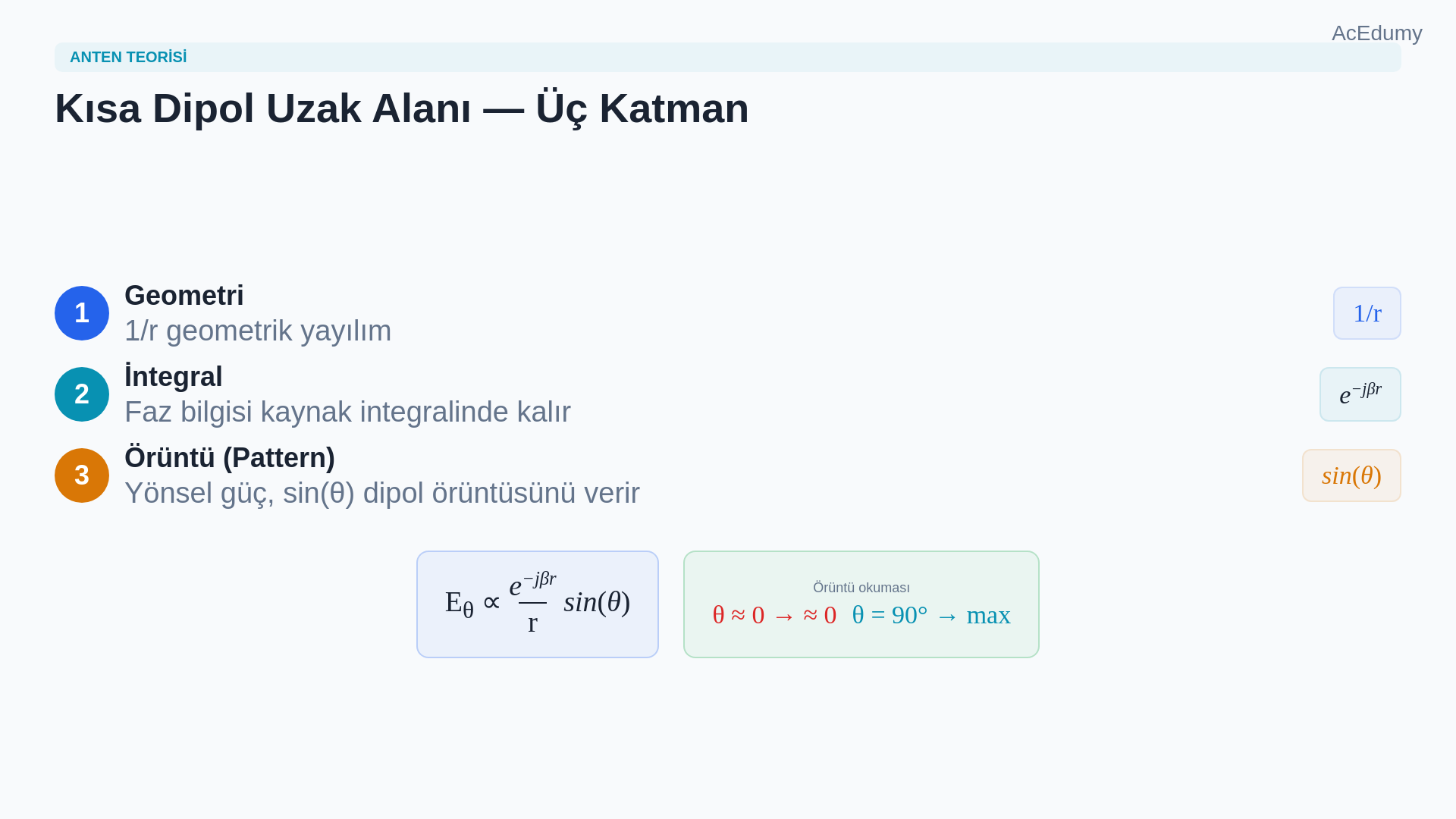

Kısa dipolün uzak alanı üç katman hâlinde okunabilir.
1/r, geometrik yayılmayı verir.
e⁽−jkr), yayılma fazını verir.
Ve sin(theta), dipolu düzgün bir ışıyıcı yerine yönlü bir örüntüye dönüştüren yönsel güç terimini verir.
Sesli anlatım metni
Kısa dipolün uzak alanı üç katman hâlinde okunabilir. Bir bölü r, geometrik yayılmayı verir. E üzeri eksi j k r, yayılma fazını verir. Ve sinüs theta, dipolu düzgün bir ışıyıcı yerine yönlü bir örüntüye dönüştüren yönsel güç terimini verir.
8. Geniş kaynakta stationary phase geçişine hazırlan
Uzak alan ortak 1/r genliğini dışarı alır; tel boyunca kalan faz integrali kısa dipolde sin(theta) yönlülüğüne dönüşür.

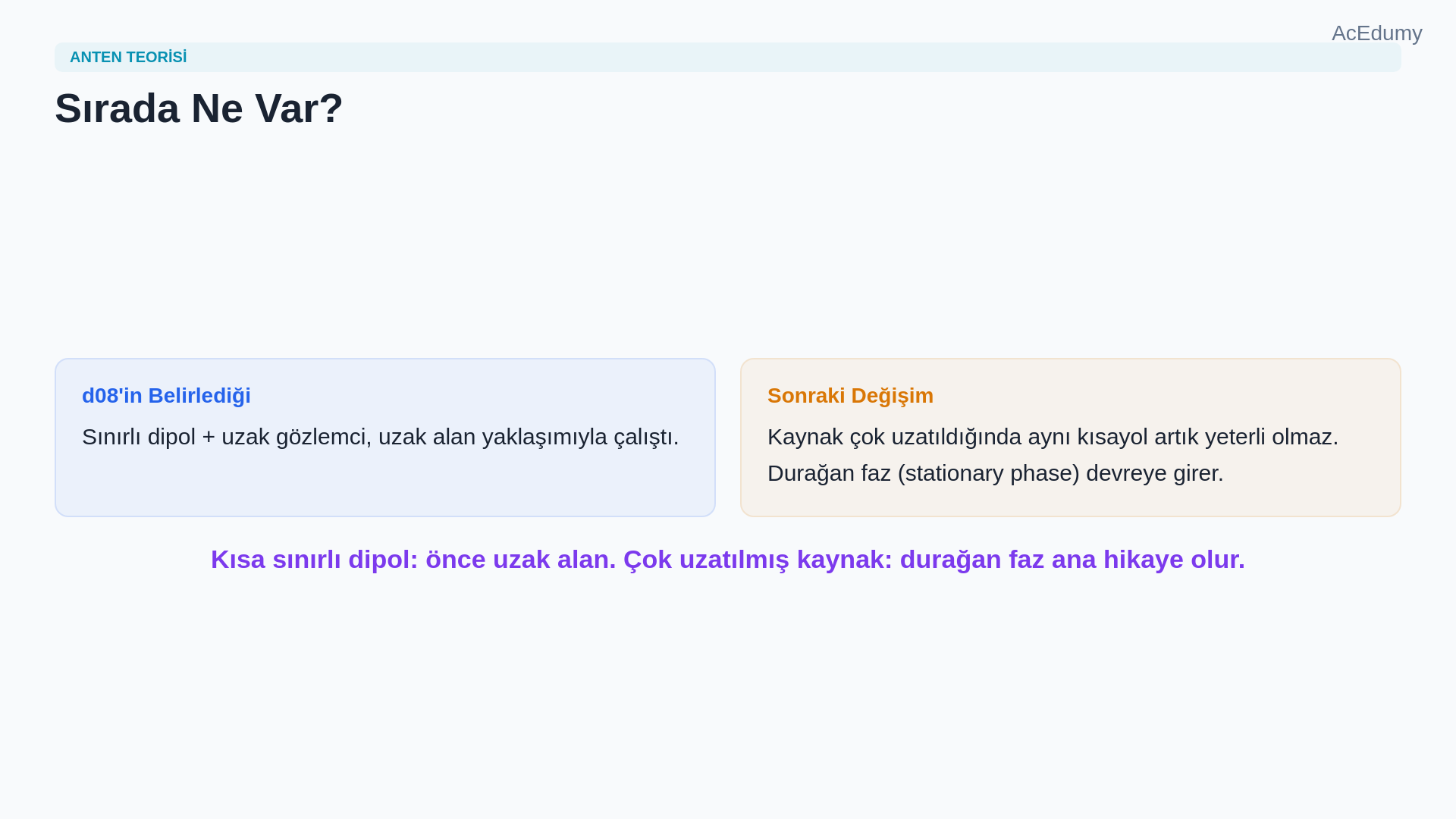

Bu ders işe yaradı çünkü kaynak hâlâ sonlu ve sınırlıydı.
Bir sonraki derste kaynak çok daha uzun hâle geldiğinde, aynı kısayol artık doğal ilk adım olmaktan çıkacak.
İşte durağan faz (stationary phase) yönteminin hikâyeye geri döndüğü yer orası olacak.
Sesli anlatım metni
Bu ders işe yaradı çünkü kaynak hâlâ sonlu ve sınırlıydı. Bir sonraki derste kaynak çok daha uzun hâle geldiğinde, aynı kısayol artık doğal ilk adım olmaktan çıkacak. İşte durağan faz (stationary phase) yönteminin hikâyeye geri döndüğü yer orası olacak.
