Devre Teorisi 2 · Karmaşık sayılar ve fazör gösterimi

#02 Gerçek ve sanal bileşenler, kutupsal ve dikdörtgensel biçimler, Euler bağıntısı ve on açı otuz derece örneği

Bir fazörü kutupsal ve dikdörtgensel biçimde yaz; on açı otuz derece örneğini kesin bileşenler ve büyüklük kontrolüyle çöz.

Soru

Özgün Türkçe sesli videonun karmaşık gösterim konulu İngilizce referans kartı.
Aynı kaynak videodan incelenmiş referans. Geometrik uzunluk ve açı eşit eksen ölçekleri ister; kesin değer ile yuvarlanmış ondalık ayrı yazılır.

Sabit bir sinüzoidal frekansta, tek ve tutarlı genlik sözleşmesiyle fazörü karmaşık sayı olarak açıkla. Bu derste kosinüs referanslı tepe fazörünü esas al; RMS kullanan başka bir kaynakta bütün fazörler aynı sözleşmeye çevrilmelidir. Farklı frekanslar tek sabit fazör gibi toplanmaz. V=a+jb içinde a=ReV ve b=ImV gerçek koordinatlardır; düşey eksendeki b koordinatına karşılık gelen karmaşık bileşen jb'dir. j²=−1 sanal birimdir, akım değişkeni değildir; matematikteki i ile aynı birim olabilir. Geometrik uzunluk ve faz için yatay/düşey eksen birimleri eşit olmalıdır. Faz φ pozitif gerçek eksenden saat yönünün tersine, atan2(b,a) ile doğru kadranda belirlenir; yalnız atan(b/a) kadranı kaybeder ve a=0 durumunu kapsamaz. M=√(a²+b²) negatif değildir; M=0 iken faz tanımsızdır, atan2(0,0) yazılımsal sonucu fiziksel faz sayılmaz. φ+2kπ aynı fazörü verir. V=Mexp(jφ)=M(cosφ+j sinφ) bağıntısında üstel argüman radyandır; örnekte açık derece işareti30°=π/6 kullanılır,30radyan değildir. On açı otuz dereceyi a=10cos30°=5√3≈8.66,b=10sin30°=5 ile dönüştür. Kaynak8.66'yı eşitlikle yazmış olsa da defterde V=5√3+j5≈8.66+j5 şeklinde kesin/yuvarlanmış değer ayrılır. Kesin bileşenlerle |V|=√(75+25)=10; yalnız8.66 kullanıldığında büyüklük tam10 değildir. Açı yeniden atan2(5,5√3)=π/6 ile doğrulanır. Kaynak bare örneğe volt/amper birimi atamamış, burada icat edilmez. Fazör bir sinüzoidal niceliğin karmaşık gösterimidir, her zaman fiziksel uzay vektörü değildir. Kutupsal biçim çarpma/bölme ve açı için, dikdörtgensel biçim toplama/çıkarma için uygundur; sıfıra bölme yapılamaz. Sonraki empedans dersi gerilim/akım fazörlerini bağlar, bu derste bilinmeyen devre değerleri varsayılmaz. Bütün168ses-kaynak/340TSX/166Manim satırı ve TRmetadata okundu; SCENES yalnız AST sabiti, hiçbir üretici çalışmadı. Mevcut kimliği eşleşen Bunnyoriginal71.957333s/6,314,664byte SHA49e866b0465ea9675114032b1d1570221a6aef526326ba93bc3b8b1b105a4998 salt-okunur alındı. BeşMP3+timings6SHA Hetzner eşit; aynı adlı TRfinal output/out ve recursive tam-ad aramasında bulunamadı, videoSHA Hetzner'e eşit diye sunulmaz. BeşMP3/final korelasyonu.96869–.98271,27–43ms.16cue ve tüm ASR pasajları okundu; güven.697–1. Örnek largeASR10/30/8.66/j5; bağımsız cached-small özgünMP3/final44.076–59.196s10/30/8.66/c5 yazdı. Sayılar tutarlı, je/j/c harf transkripsiyonu kesin yanlış telaffuz göstermez; tam insan dinlemesi iddiası yok. .62eşik, TRnormalizer, kaynak say/MP3 değişmedi. Beş özgün finalkaresi incelendi. Gerçek TRkompozisyon İngilizce görsel kullanıyor. Complex-plane ve forms eşit olmayan eksen ölçekleriyle geometrik açıyı değiştiriyor; forms bağlayıcı yazıyı kesiyor. Example x4.33/y2.5 büyüklük yaklaşık5,başlık10; farklı ölçek de açıyı yaklaşık26.58derece gösteriyor. Bu üç rol aynı TRfinalin temiz bridge/summary referanslarıyla değiştirilir;5rol2benzersiz kare. Kareler düzeltilmiş yeniden çizimler değil, orijinal referanslardır. YeniTTS/ücretli üretim/model indirme/render/video upload/yayın/access/deploy/Play/port/güvenlik/egress değişikliği yok; teknik kapalı taslak, tam insan ses/öğretim/animasyon/yayın QA bekler.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

  1. 1. Fazör fikrinden karmaşık gösterime

    Özgün Türkçe sesli videonun karmaşık gösterim konulu İngilizce referans kartı.
    Aynı kaynak videodan incelenmiş referans. Geometrik uzunluk ve açı eşit eksen ölçekleri ister; kesin değer ile yuvarlanmış ondalık ayrı yazılır.
    Önce zaman dalgasını, dönen vektörü ve sabit frekansta fazör fikrini ilişkilendirdik.

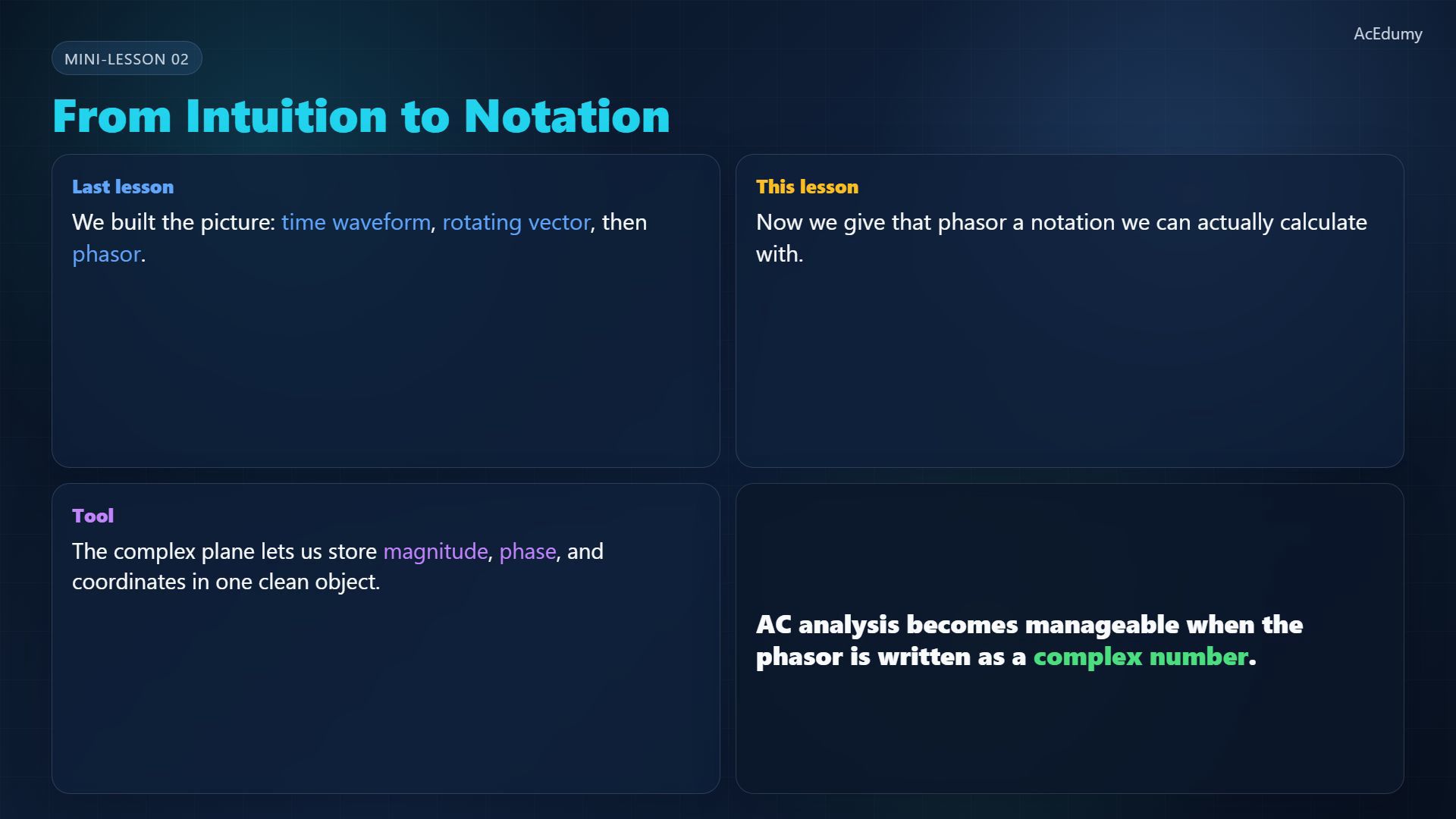

    Şimdi aynı fazörü, seçtiğimiz frekansta hesap yapmaya uygun karmaşık gösterimle yazalım.
    AC analizinde j akım değil, sanal birimdir:
    j2=−1\displaystyle j^{2}=-1

    Sesli anlatım metni

    Geçen derste resmi kurduk: zaman dalgası, dönen vektör, fazör. Bu derste o fazörü hesap yapabileceğimiz bir gösterime çeviriyoruz. A Si analizinin yazı dili karmaşık sayılardır.

  2. 2. Gerçek ve sanal bileşenleri ayır

    Özgün Türkçe sesli videonun karmaşık gösterim konulu İngilizce referans kartı.
    Aynı kaynak videodan incelenmiş referans. Geometrik uzunluk ve açı eşit eksen ölçekleri ister; kesin değer ile yuvarlanmış ondalık ayrı yazılır.
    Fazörü karmaşık düzlemde bir nokta veya başlangıcı orijin olan bir okla temsil edebiliriz.
    Yatay gerçek koordinat a, düşey sanal koordinat b olsun:
    V=a+jb\displaystyle V=a+j b
    Eksen ölçekleri eşitse uzunluk büyüklüğü verir; faz pozitif gerçek eksenden saat yönünün tersine ölçülür:
    M=a2+b2\displaystyle M=\sqrt{a^{2}+b^{2}}

    Sesli anlatım metni

    Fazörü karmaşık düzleme yerleştirelim. Yatay eksen gerçek kısım, düşey eksen sanal kısımdır. Vektörün uzunluğu genliği, gerçek eksenle yaptığı açı ise fazı verir.

  3. 3. Kutupsal ve dikdörtgensel biçimleri bağla

    Özgün Türkçe sesli videonun karmaşık gösterim konulu İngilizce referans kartı.
    Aynı kaynak videodan incelenmiş referans. Geometrik uzunluk ve açı eşit eksen ölçekleri ister; kesin değer ile yuvarlanmış ondalık ayrı yazılır.
    Kutupsal ve dikdörtgensel biçimler, aynı karmaşık fazörün iki gösterimidir.
    Kutupsal biçim M büyüklüğünü ve φ fazını doğrudan belirtir:
    V=M∠φ\displaystyle V=M∠\varphi
    Dikdörtgensel biçim gerçek ve sanal bileşenleri ayrı gösterir:
    V=a+jb\displaystyle V=a+j b
    Euler bağıntısı iki biçimi bağlar; bu açıyı radyan cinsinden yazalım:
    V=M(cos⁡φ+jsin⁡φ)\displaystyle V=M\left(\cos \varphi +j \sin \varphi \right)

    Sesli anlatım metni

    Böylece aynı fazörü iki yaygın biçimde yazabiliriz. Polar form genlik ve fazı doğrudan gösterir. Dikdörtgensel form ise aynı noktayı a artı je be olarak yazar. Euler özdeşliği bu iki gösterim arasındaki köprüdür.

  4. 4. On büyüklük, otuz derece örneğini dönüştür

    Özgün Türkçe sesli videonun karmaşık gösterim konulu İngilizce referans kartı.
    Aynı kaynak videodan incelenmiş referans. Geometrik uzunluk ve açı eşit eksen ölçekleri ister; kesin değer ile yuvarlanmış ondalık ayrı yazılır.
    Örnekte büyüklük on, açı otuz derecedir; kaynak bir fiziksel birim belirtmiyor:
    V=10∠30∘\displaystyle V=10∠30^{\circ}
    Trigonometrik değerleri derece kipinde yerine koy; kesin sonucu yuvarlamadan ayır:
    a=10cos⁡30∘=53≈8.66,b=10sin⁡30∘=5\displaystyle a=10 \cos 30^{\circ}=5\sqrt{3}\approx 8.66, b=10 \sin 30^{\circ}=5
    Aynı fazörün kesin ve yaklaşık dikdörtgensel biçimleri:
    V=53+j5≈8.66+j5\displaystyle V=5\sqrt{3}+j5\approx 8.66+j5
    Yazım değişse de fazörün büyüklüğü aynı kalır; kesin bileşenlerle kontrol et:
    M=(53)2+52=10\displaystyle M=\sqrt{\left(5\sqrt{3}\right)^{2}+5^{2}}=10

    Sesli anlatım metni

    Örneğin on açı otuz derece diyelim. Gerçek kısım on kosinüs otuz, sanal kısım on sinüs otuz olur. Böylece aynı fazör sekiz nokta altmış altı artı je beş olur. Fazör değişmez, sadece yazımı değişir.

  5. 5. Fazörü değiştirmeden uygun gösterimi seç

    Özgün Türkçe sesli videonun karmaşık gösterim konulu İngilizce referans kartı.
    Aynı kaynak videodan incelenmiş referans. Geometrik uzunluk ve açı eşit eksen ölçekleri ister; kesin değer ile yuvarlanmış ondalık ayrı yazılır.
    Kutupsal biçim büyüklük, açı, çarpma ve bölmede; dikdörtgensel biçim toplama ve çıkarmada kullanışlıdır.

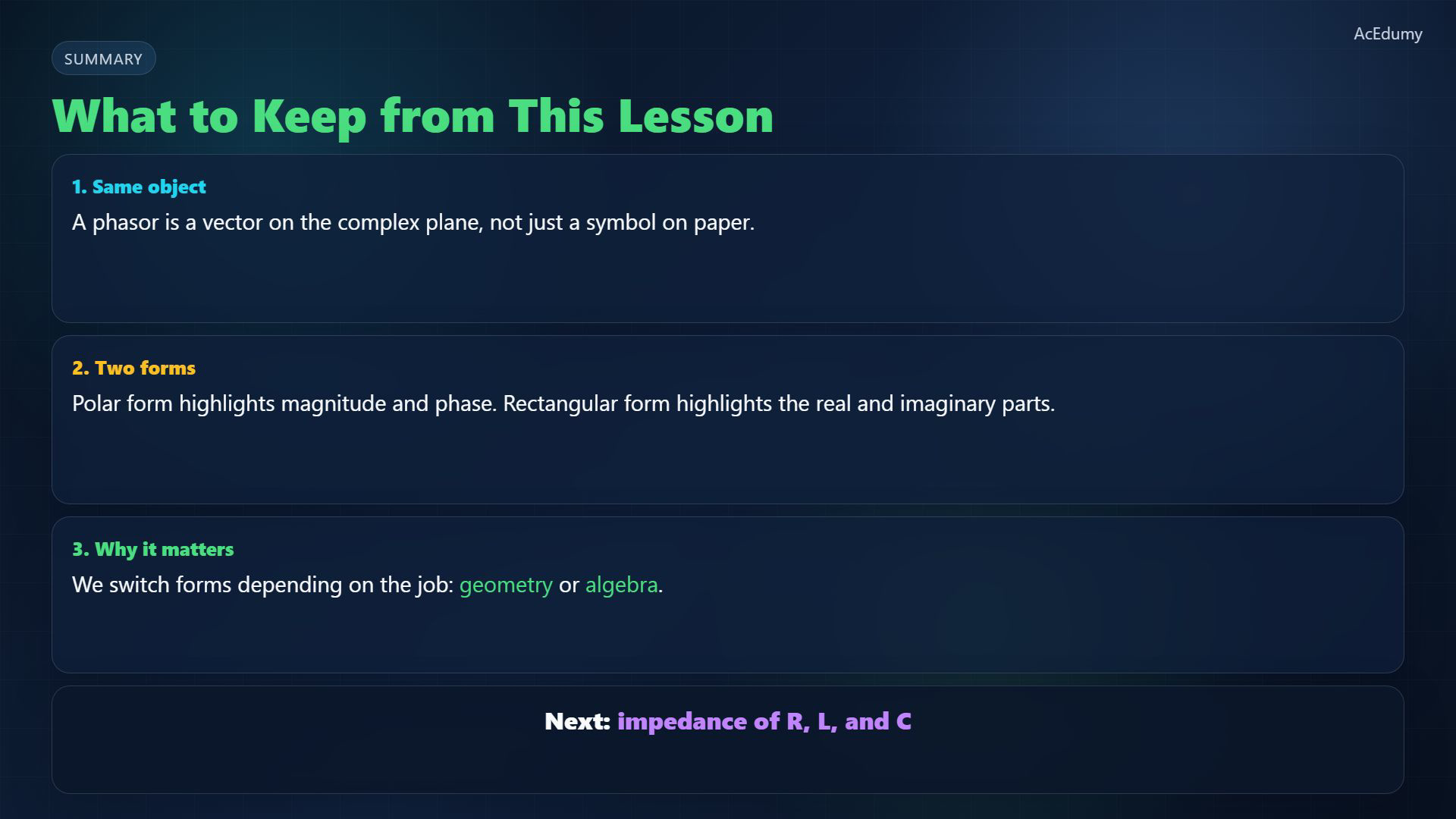

    Sonraki adım: direnç, bobin ve kondansatörde gerilim ile akım fazörlerini empedansla ilişkilendirmek.

    Sesli anlatım metni

    Kural şu: polar form geometri için, dikdörtgensel form cebir için rahattır. Sonraki derste bu fazörleri direnç, bobin ve kondansatöre bağlayacağız ve empedansı tanımlayacağız.

Kaynak video: Devre Teorisi-2 #02 Kompleks Biçim ve Fazör Gösterimi (1:11)
