#03 Ortalama Kayma Gerilmesi
tek ve çift kesme · τ = V / A · kaymanın eşlenik özelliği · zımba kuvveti
Soru

İki bağlantı düşünelim. Solda iki çelik levha üst üste bindirilmiş ve tek bir pimle birleştirilmiş. Sağda aynı pim, çatal biçimli bir bağlantıda: ortadaki levha iki dış levhanın arasında. İkisi de 12 kilonewtonla çekiliyor ve pimlerin çapı aynı, 12 milimetre. Peki hangi pim daha rahat? Pimi zorlayan, levhaların onu kesmeye çalıştığı düzlemlerdir. Solda bu düzlemden bir tane var, sağda iki tane. Yük iki düzleme bölününce her düzlemdeki kayma gerilmesi yarıya iner.
Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)
Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.
1. Geçen Ders ve Bugün

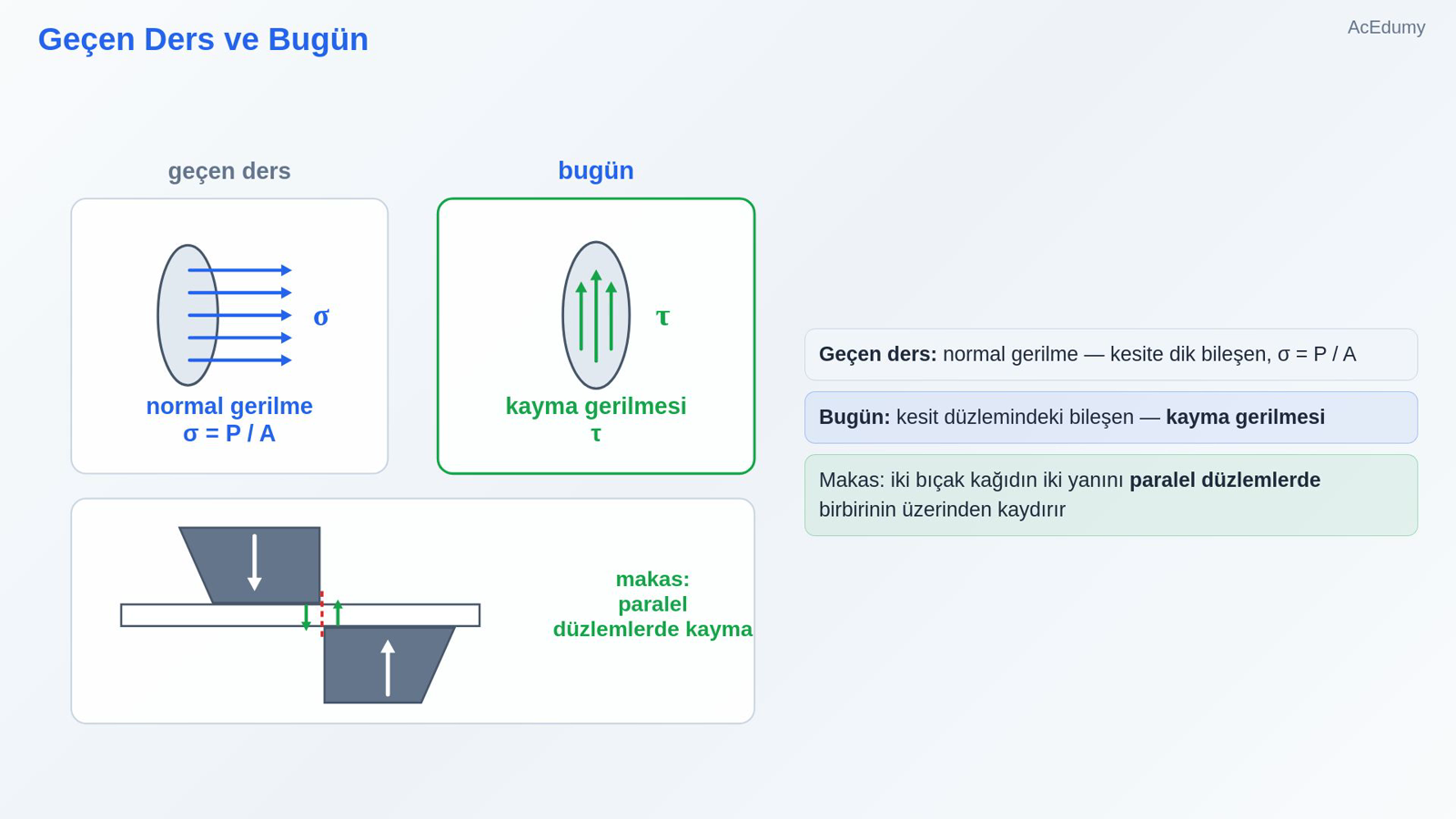

Kaynak dersin bu bölümündeki son görünüm. Geçen ders: normal gerilme — kesite dik bileşen, σ = P / ABugün: kesit düzlemindeki bileşen — kayma gerilmesiMakas: iki bıçak kağıdın iki yanını paralel düzlemlerde birbirinin üzerinden kaydırırSesli anlatım metni
Geçen derste gerilmeyi tanımladık ve normal gerilmeyi, yani kesite dik bileşeni hesapladık: eksenel kuvvet bölü alan. Bugün kesit düzlemindeki bileşene geçiyoruz: kayma gerilmesi. Makasla kağıt keserken olan tam olarak budur: iki bıçak, kağıdın iki yanını birbirine paralel düzlemlerde birbirinin üzerinden kaydırır.
2. Aynı Pim, İki Bağlantı

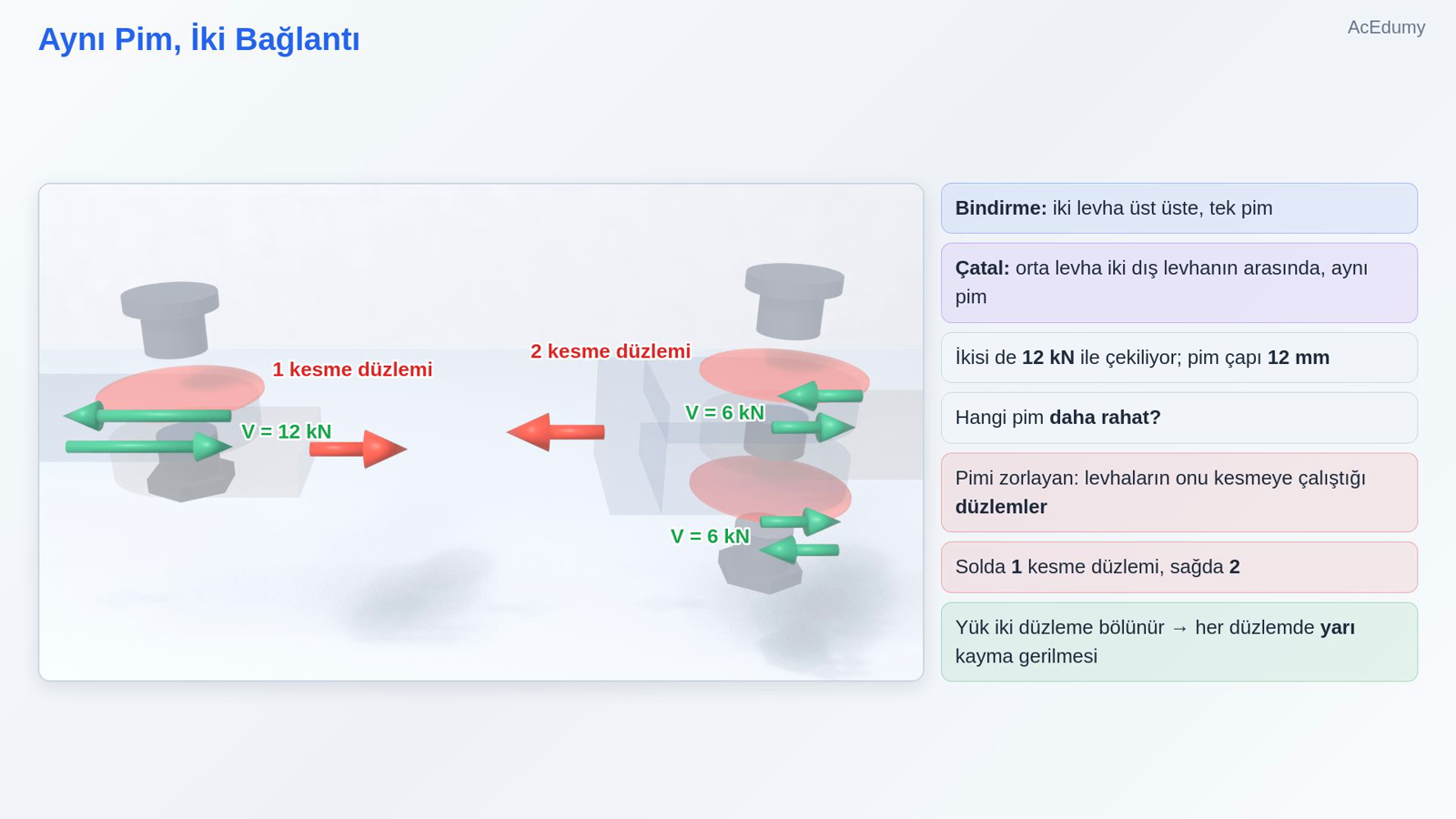

Kaynak dersin bu bölümündeki son görünüm. Bindirme: iki levha üst üste, tek pimÇatal: orta levha iki dış levhanın arasında, aynı pimİkisi de 12 kN ile çekiliyor; pim çapı 12 mmHangi pim daha rahat?Pimi zorlayan: levhaların onu kesmeye çalıştığı düzlemlerSolda 1 kesme düzlemi, sağda 2Yük iki düzleme bölünür → her düzlemde yarı kayma gerilmesiSesli anlatım metni
İki bağlantı düşünelim. Solda iki çelik levha üst üste bindirilmiş ve tek bir pimle birleştirilmiş. Sağda aynı pim, çatal biçimli bir bağlantıda: ortadaki levha iki dış levhanın arasında. İkisi de 12 kilonewtonla çekiliyor ve pimlerin çapı aynı, 12 milimetre. Peki hangi pim daha rahat? Pimi zorlayan, levhaların onu kesmeye çalıştığı düzlemlerdir. Solda bu düzlemden bir tane var, sağda iki tane. Yük iki düzleme bölününce her düzlemdeki kayma gerilmesi yarıya iner.
3. Ortalama Kayma Gerilmesi

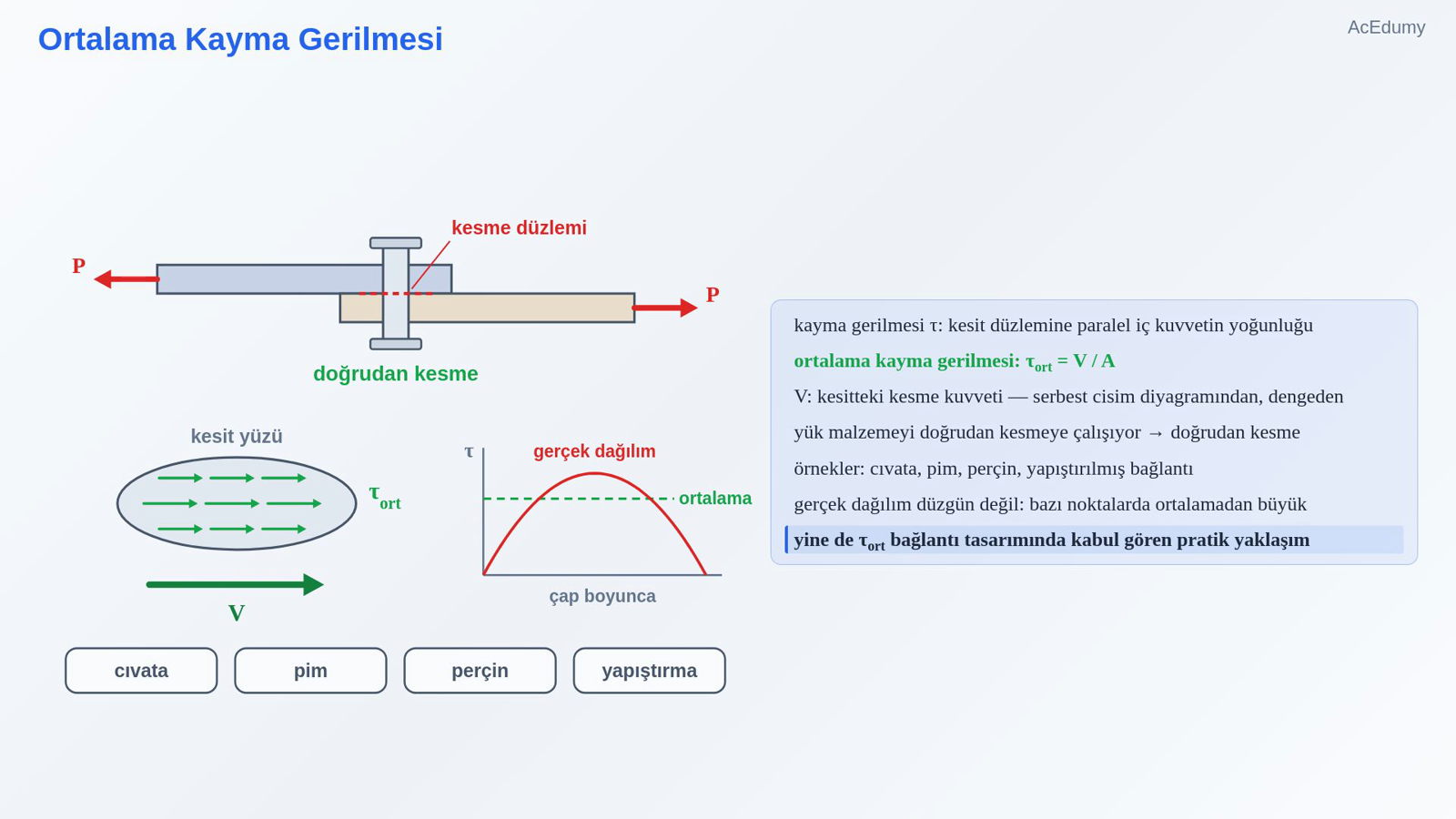

Kaynak dersin bu bölümündeki son görünüm. kayma gerilmesi τ: kesit düzlemine paralel iç kuvvetin yoğunluğuortalama kayma gerilmesi: τort = V / AV: kesitteki kesme kuvveti — serbest cisim diyagramından, dengedenyük malzemeyi doğrudan kesmeye çalışıyor → doğrudan kesmeörnekler: cıvata, pim, perçin, yapıştırılmış bağlantıgerçek dağılım düzgün değil: bazı noktalarda ortalamadan büyükyine de τort bağlantı tasarımında kabul gören pratik yaklaşımSesli anlatım metni
Kayma gerilmesini geçen derste tanımlamıştık: kesit düzlemine paralel iç kuvvetin yoğunluğu. Uygulamada çoğu zaman ortalama değeriyle çalışırız: ortalama kayma gerilmesi, kesitteki kesme kuvveti bölü kesme alanıdır. Kesme kuvvetini, parçanın serbest cisim diyagramından denge denklemiyle buluruz. Yük malzemeyi doğrudan kesmeye çalışıyorsa buna doğrudan kesme denir; cıvata, pim, perçin ve yapıştırılmış bağlantılar tipik örneklerdir. Gerçekte gerilme kesit üzerinde düzgün dağılmaz, bazı noktalarda ortalamadan büyüktür. Yine de ortalama kayma gerilmesi, bağlantı elemanlarının boyutlandırılmasında şartnamelerin de kabul ettiği pratik bir yaklaşımdır.
4. Kaymanın Eşlenik Özelliği

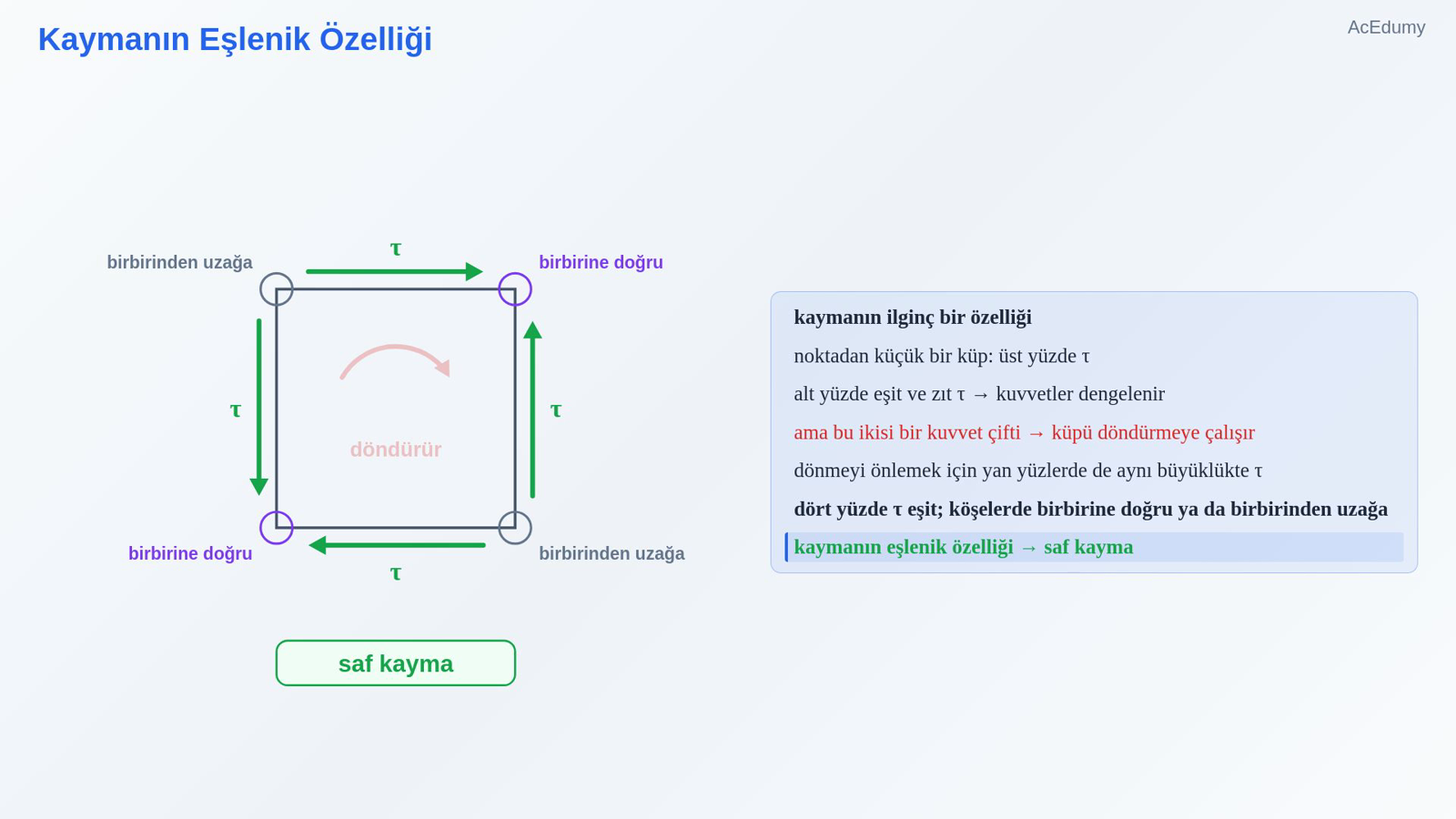

Kaynak dersin bu bölümündeki son görünüm. kaymanın ilginç bir özelliğinoktadan küçük bir küp: üst yüzde τalt yüzde eşit ve zıt τ → kuvvetler dengelenirama bu ikisi bir kuvvet çifti → küpü döndürmeye çalışırdönmeyi önlemek için yan yüzlerde de aynı büyüklükte τdört yüzde τ eşit; köşelerde birbirine doğru ya da birbirinden uzağakaymanın eşlenik özelliği → saf kaymaSesli anlatım metni
Kayma gerilmesinin ilginç bir özelliği var. Bir noktadan küçük bir küp kesip üst yüzüne kayma gerilmesi koyalım. Küp dengede kalmalı. Üst yüzdeki kayma kuvveti, alt yüzde zıt yönde eşit bir kuvvetle dengelenir; ama bu iki kuvvet bir kuvvet çifti oluşturur ve küpü döndürmeye çalışır. Dönmeyi önlemek için yan yüzlerde de aynı büyüklükte kayma gerilmeleri olmalıdır. Sonuç: dört yüzdeki kayma gerilmeleri eşittir ve köşelerde ya birbirine doğru ya da birbirinden uzağa yönelir. Buna kaymanın eşlenik özelliği, bu duruma da saf kayma denir.
5. Açılıştaki Pimlerin Hesabı

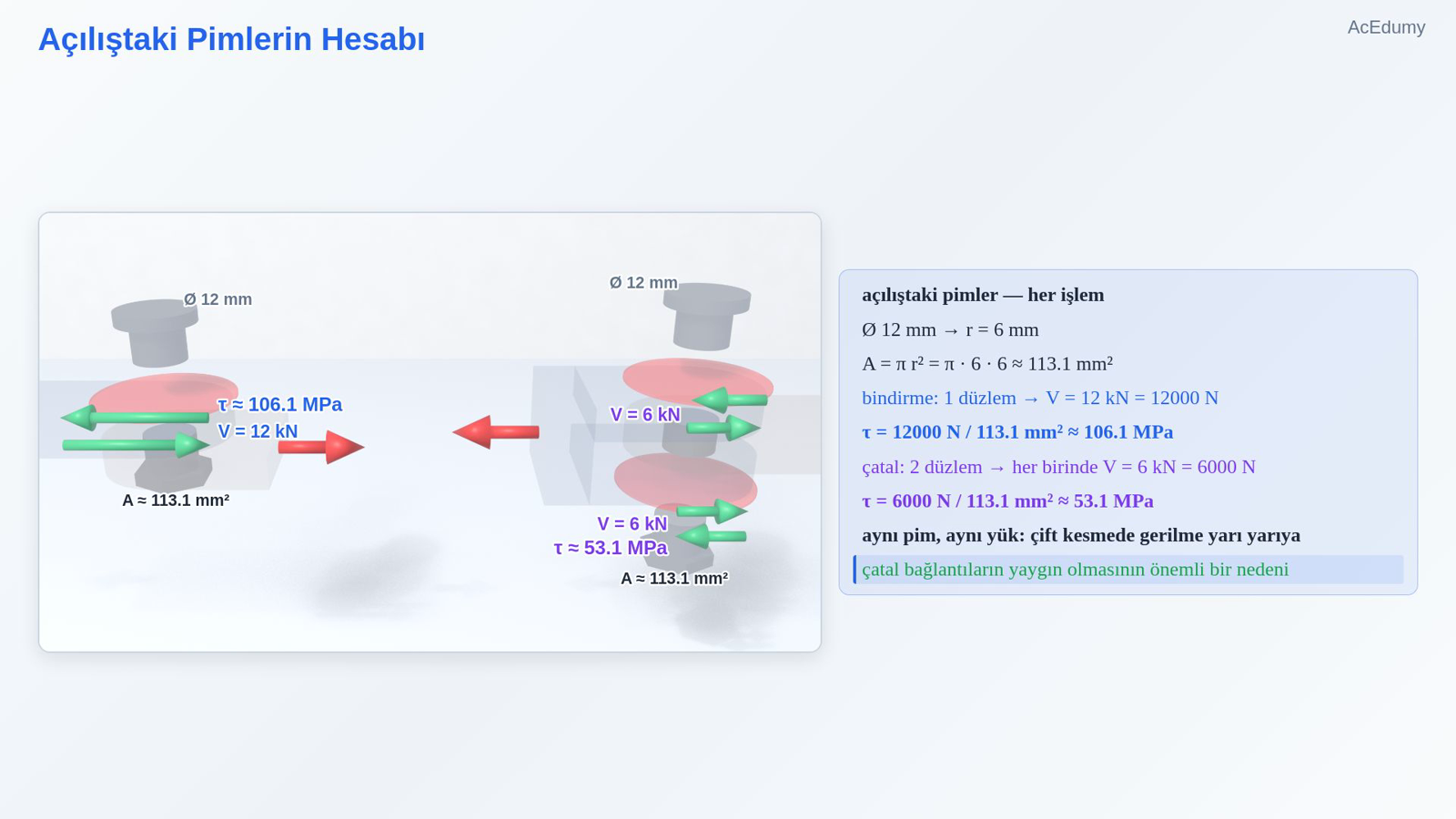

Kaynak dersin bu bölümündeki son görünüm. açılıştaki pimler — her işlemØ 12 mm → r = 6 mmA = π r² = π · 6 · 6 ≈ 113.1 mm²bindirme: 1 düzlem → V = 12 kN = 12000 Nτ = 12000 N / 113.1 mm² ≈ 106.1 MPaçatal: 2 düzlem → her birinde V = 6 kN = 6000 Nτ = 6000 N / 113.1 mm² ≈ 53.1 MPaaynı pim, aynı yük: çift kesmede gerilme yarı yarıyaçatal bağlantıların yaygın olmasının önemli bir nedeniSesli anlatım metni
Açılıştaki pimlere dönelim. Pimin çapı 12 milimetre, yarıçapı 6 milimetre. Kesme alanı pi çarpı 6 çarpı 6, yaklaşık 113.1 milimetrekare. Solda tek kesme düzlemi var; kesme kuvveti yükün tamamı, 12 kilonewton, yani 12000 newton. Ortalama kayma gerilmesi 12000 newton bölü 113.1 milimetrekare, yaklaşık 106.1 megapaskal. Sağda iki kesme düzlemi var; her birine yükün yarısı, 6 kilonewton, yani 6000 newton düşer. Kayma gerilmesi 6000 newton bölü 113.1 milimetrekare, yaklaşık 53.1 megapaskal. Aynı pim, aynı yük; çift kesmede gerilme yarı yarıya. Çatal bağlantıların yaygın olmasının önemli bir nedeni budur.
6. Örnek 1: Yapıştırılmış Bindirme

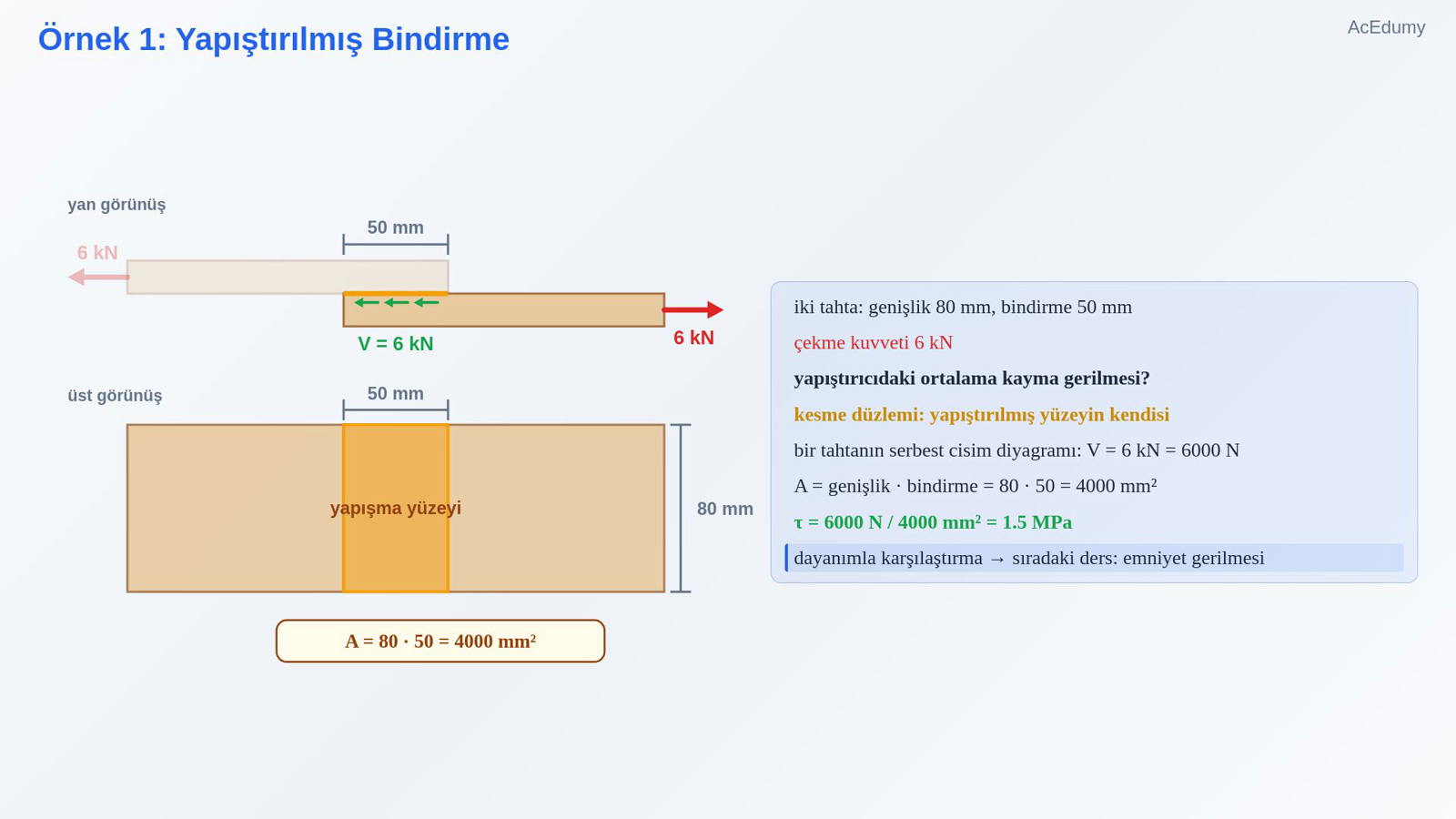

Kaynak dersin bu bölümündeki son görünüm. iki tahta: genişlik 80 mm, bindirme 50 mmçekme kuvveti 6 kNyapıştırıcıdaki ortalama kayma gerilmesi?kesme düzlemi: yapıştırılmış yüzeyin kendisibir tahtanın serbest cisim diyagramı: V = 6 kN = 6000 NA = genişlik · bindirme = 80 · 50 = 4000 mm²τ = 6000 N / 4000 mm² = 1.5 MPadayanımla karşılaştırma → sıradaki ders: emniyet gerilmesiSesli anlatım metni
İlk örnek. Genişliği 80 milimetre olan iki tahta, 50 milimetrelik bir bindirmeyle yapıştırılmış ve 6 kilonewtonla çekiliyor. Yapıştırıcıdaki ortalama kayma gerilmesini bulalım. Önce hangi yüzeyin kesildiğini düşünelim: tahtalar birbirinin üzerinden kaymak istiyor, yani kesme düzlemi yapıştırılmış yüzeyin kendisi. Kesme kuvveti, bir tahtanın serbest cisim diyagramından 6 kilonewton. Kesme alanı genişlik çarpı bindirme boyu: 80 çarpı 50, 4000 milimetrekare. Ortalama kayma gerilmesi 6000 newton bölü 4000 milimetrekare, 1.5 megapaskal. Bu değer yapıştırıcının dayanabileceği kayma gerilmesiyle karşılaştırılır; bunu bir sonraki derste emniyet gerilmesiyle göreceğiz.
7. Örnek 2: Zımbayla Delik Açmak

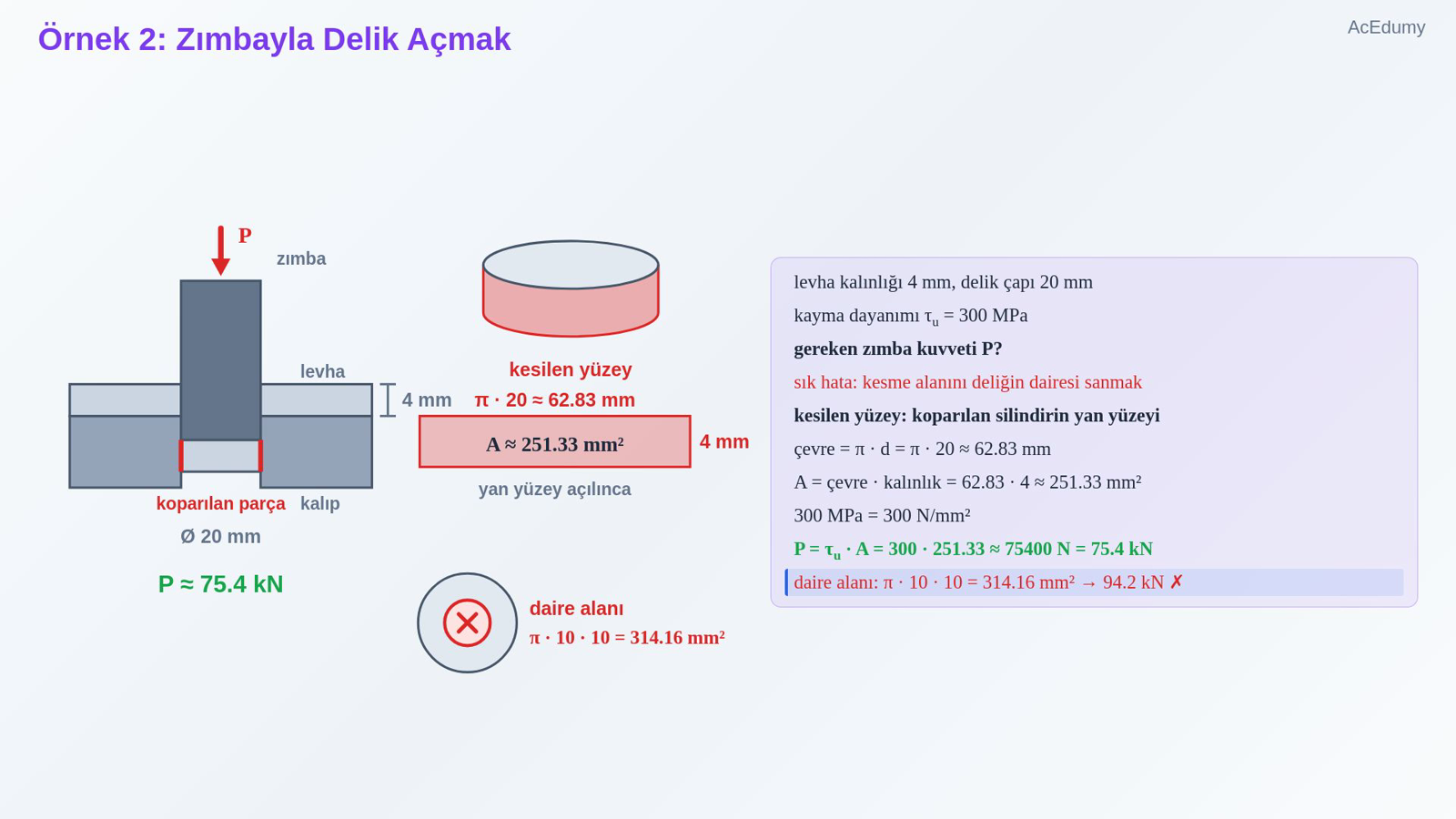

Kaynak dersin bu bölümündeki son görünüm. levha kalınlığı 4 mm, delik çapı 20 mmkayma dayanımı τu = 300 MPagereken zımba kuvveti P?sık hata: kesme alanını deliğin dairesi sanmakkesilen yüzey: koparılan silindirin yan yüzeyiçevre = π · d = π · 20 ≈ 62.83 mmA = çevre · kalınlık = 62.83 · 4 ≈ 251.33 mm²300 MPa = 300 N/mm²P = τu · A = 300 · 251.33 ≈ 75400 N = 75.4 kNdaire alanı: π · 10 · 10 = 314.16 mm² → 94.2 kN ✗Sesli anlatım metni
İkinci örnek: zımbayla delik açmak. 4 milimetre kalınlığındaki çelik bir levhaya çapı 20 milimetre olan bir delik açacağız. Levha malzemesinin kayma dayanımı, yani kopmadan taşıyabileceği en büyük kayma gerilmesi, 300 megapaskal. Zımbaya ne kadar kuvvet gerekir? Burada en sık yapılan hata, kesme alanını deliğin dairesi sanmaktır. Zımba levhadan silindir biçiminde bir parça koparır; kesilen yüzey bu silindirin yan yüzeyidir. Önce çevre: pi çarpı çap, pi çarpı 20, yaklaşık 62.83 milimetre. Yan yüzeyin alanı çevre çarpı kalınlık: 62.83 çarpı 4, yaklaşık 251.33 milimetrekare. 300 megapaskal, milimetrekare başına 300 newton demek. Gereken kuvvet 300 çarpı 251.33, yaklaşık 75400 newton, yani 75.4 kilonewton. Daire alanını kullansaydık pi çarpı 10 çarpı 10, 314.16 milimetrekare bulur ve 94.2 kilonewtonluk yanlış bir sonuca ulaşırdık.
8. Üç Tuzak

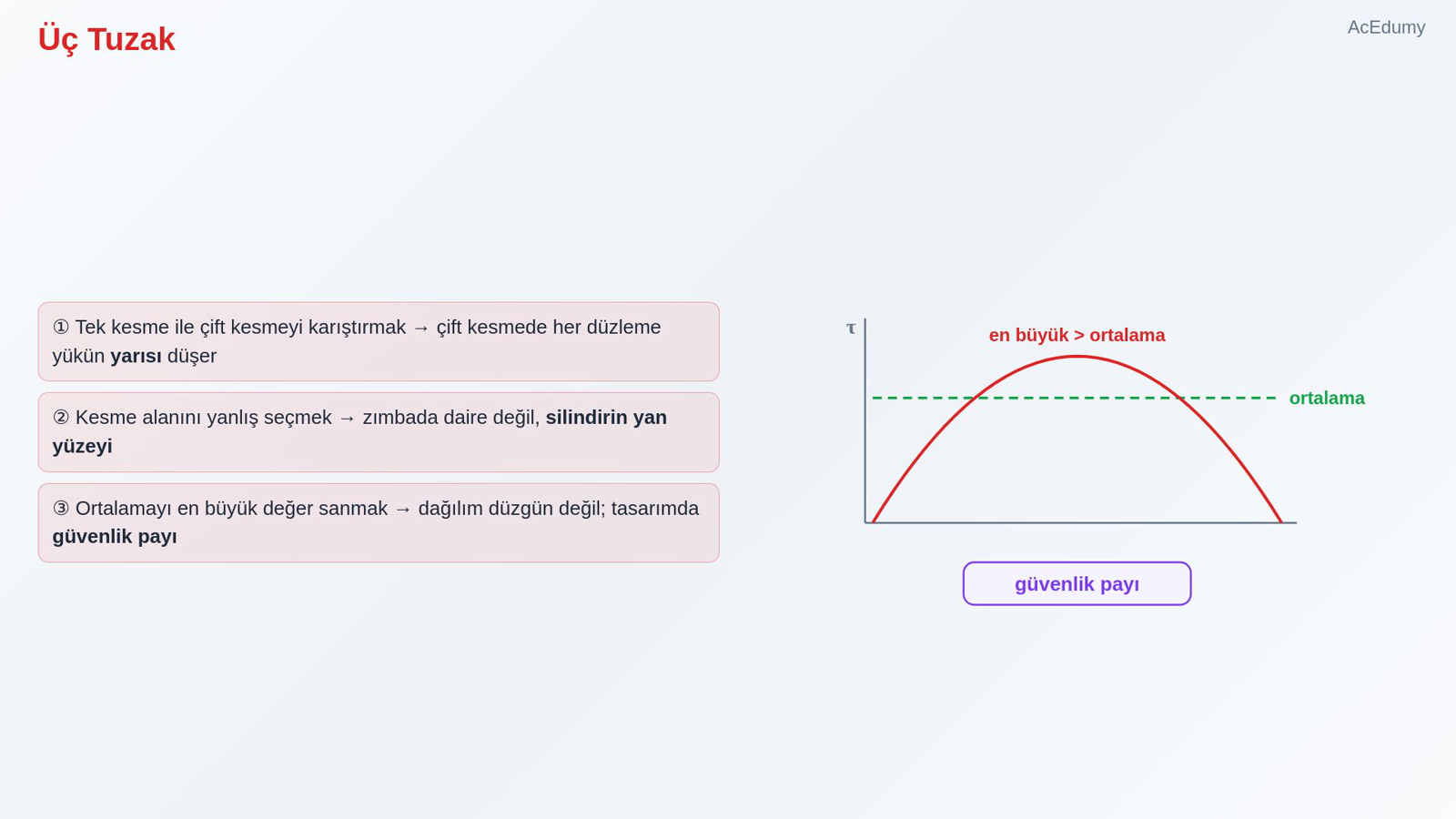

Kaynak dersin bu bölümündeki son görünüm. ① Tek kesme ile çift kesmeyi karıştırmak → çift kesmede her düzleme yükün yarısı düşer② Kesme alanını yanlış seçmek → zımbada daire değil, silindirin yan yüzeyi③ Ortalamayı en büyük değer sanmak → dağılım düzgün değil; tasarımda güvenlik payıSesli anlatım metni
Üç tuzak. Bir: tek kesme ile çift kesmeyi karıştırmak; çift kesmede her düzleme yükün yarısı düşer. İki: kesme alanını yanlış seçmek; zımbada kesilen yüzey dairenin kendisi değil, silindirin yan yüzeyidir. Üç: ortalama kayma gerilmesini gerçek en büyük değer sanmak; gerçek dağılım düzgün değildir, bu yüzden tasarımda güvenlik payı kullanılır.
9. Özet ve Sıradaki Ders

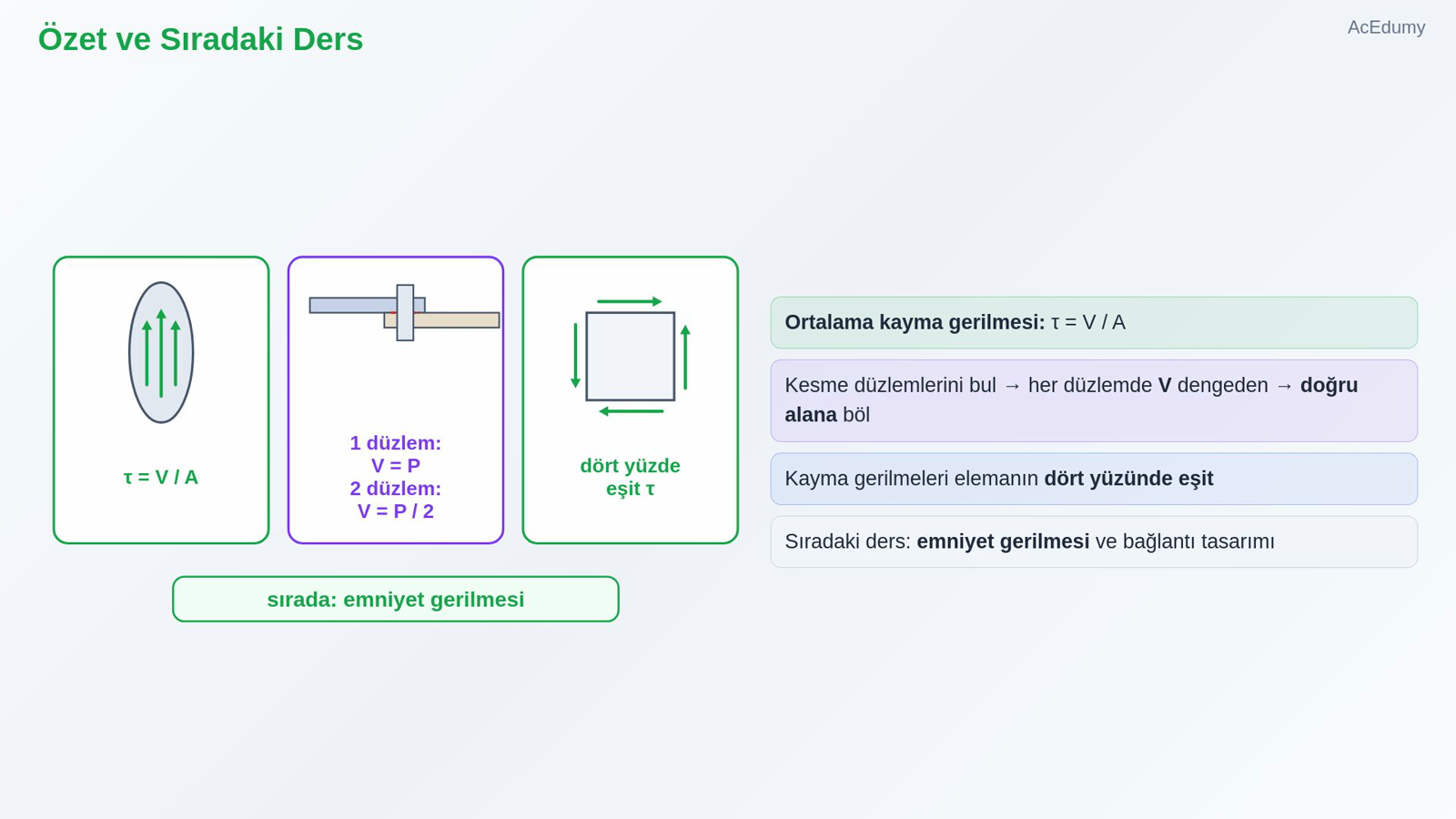

Kaynak dersin bu bölümündeki son görünüm. Ortalama kayma gerilmesi:Kesme düzlemlerini bul → her düzlemde V dengeden → doğru alana bölKayma gerilmeleri elemanın dört yüzünde eşitSıradaki ders: emniyet gerilmesi ve bağlantı tasarımıSesli anlatım metni
Özetleyelim. Ortalama kayma gerilmesi, kesme kuvveti bölü kesme alanıdır. Önce kesme düzlemlerini bul, her düzlemdeki kesme kuvvetini dengeden hesapla, sonra doğru alana böl. Kayma gerilmeleri bir elemanın dört yüzünde eşittir. Bir sonraki Mukavemet dersinde emniyet gerilmesine ve bağlantıların tasarımına geçeceğiz. Görüşmek üzere.
