الإلكترونيات 1 · أساسيات الإلكترونيات

#01 نماذج الديود — المثالي والسيليكون والجرمانيوم ومنحنى التيار–الجهد

تعرّف اتجاه الديود وقارن بين النموذج المثالي ونموذجي السيليكون والجرمانيوم من دون الخلط بين النموذج والعنصر الحقيقي.

السؤال

شريحة عربية توضّح أنود الديود وكاثوده واتجاه التيار التقليدي وشريط تحديد الكاثود.
الخط في الرمز والشريط على جسم العنصر يحددان طرف الكاثود.

اشرح طرفي الأنود والكاثود في الديود، ثم قارن بين نماذج التحليل المثالي والسيليكون والجرمانيوم واربطها بمنحنى خصائص التيار–الجهد.

الحل المكتوب ونص الشرح(يعرض الحل كاملًا)

تجد أدناه جميع الأسطر المكتوبة في الدفتر مع النص الكامل للشرح الصوتي.

  1. 1. ما هو الديود؟

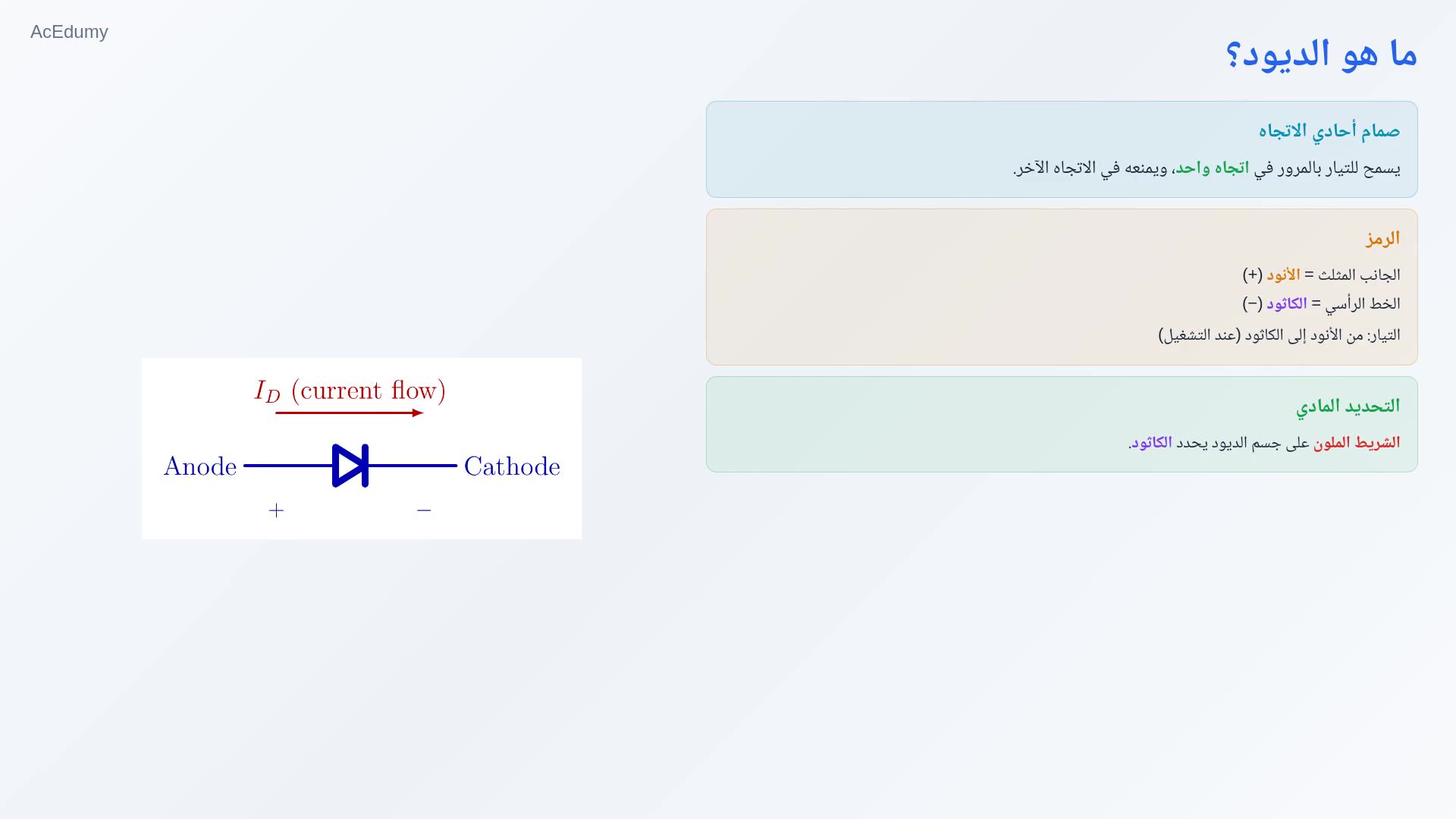

    رمز الديود مع الأنود والكاثود واتجاه التيار وشريط الكاثود على العنصر الحقيقي.

    الديود: عنصر ذو طرفين يتحكم في التيار بحسب الاتجاه

    الطرفان: الأنود (A) والكاثود (K)

    اتجاه التيار الأمامي التقليدي: الأنود ← الكاثود

    الخط في الرمز والشريط على الجسم يحددان الكاثود

    النماذج التمهيدية: السيليكون والجرمانيوم والمثالي

    نص الشرح الصوتي

    مرحباً بكم. ابتداءً من هذا الفيديو، سندخل عالم الإلكترونيات، وسنبدأ بالديود. أريد أن أبقي هذا الدرس عملياً. لن نضيع في تفاصيل فيزياء أشباه الموصلات الداخلية. بدلاً من ذلك، سنتعلم فقط ما تحتاجه لتحليل الدوائر وحل المسائل. إذاً، ما هو الديود؟ الديود هو أحد أبسط المكونات الإلكترونية. إنه يسمح للتيار بالمرور في اتجاه واحد، ويمنعه في الاتجاه الآخر. تخيله كصمام أحادي الاتجاه للكهرباء. هذا هو الرمز الإلكتروني للديود. الجانب المثلث هو الأنود، والجانب الذي يحتوي على الخط الرأسي هو الكاثود. يتدفق التيار من الأنود إلى الكاثود عندما يكون الديود في حالة تشغيل. الموجب على الأنود، والسالب على الكاثود. في المختبر، يبدو الديود الحقيقي كأسطوانة زجاجية أو بلاستيكية صغيرة بشريط ملون على أحد طرفيها. هذا الشريط يحدد الكاثود. إذاً تذكر: الشريط هو الكاثود. هذا كل ما تحتاج معرفته لوضعه بشكل صحيح على لوحة الاختبار. النقطة المهمة هي: سلوك الديود يعتمد على المادة المصنوع منها. النوعان الأكثر شيوعاً هما السيليكون والجرمانيوم. لنلقِ نظرة على كل منهما.

  2. 2. نموذج السيليكون

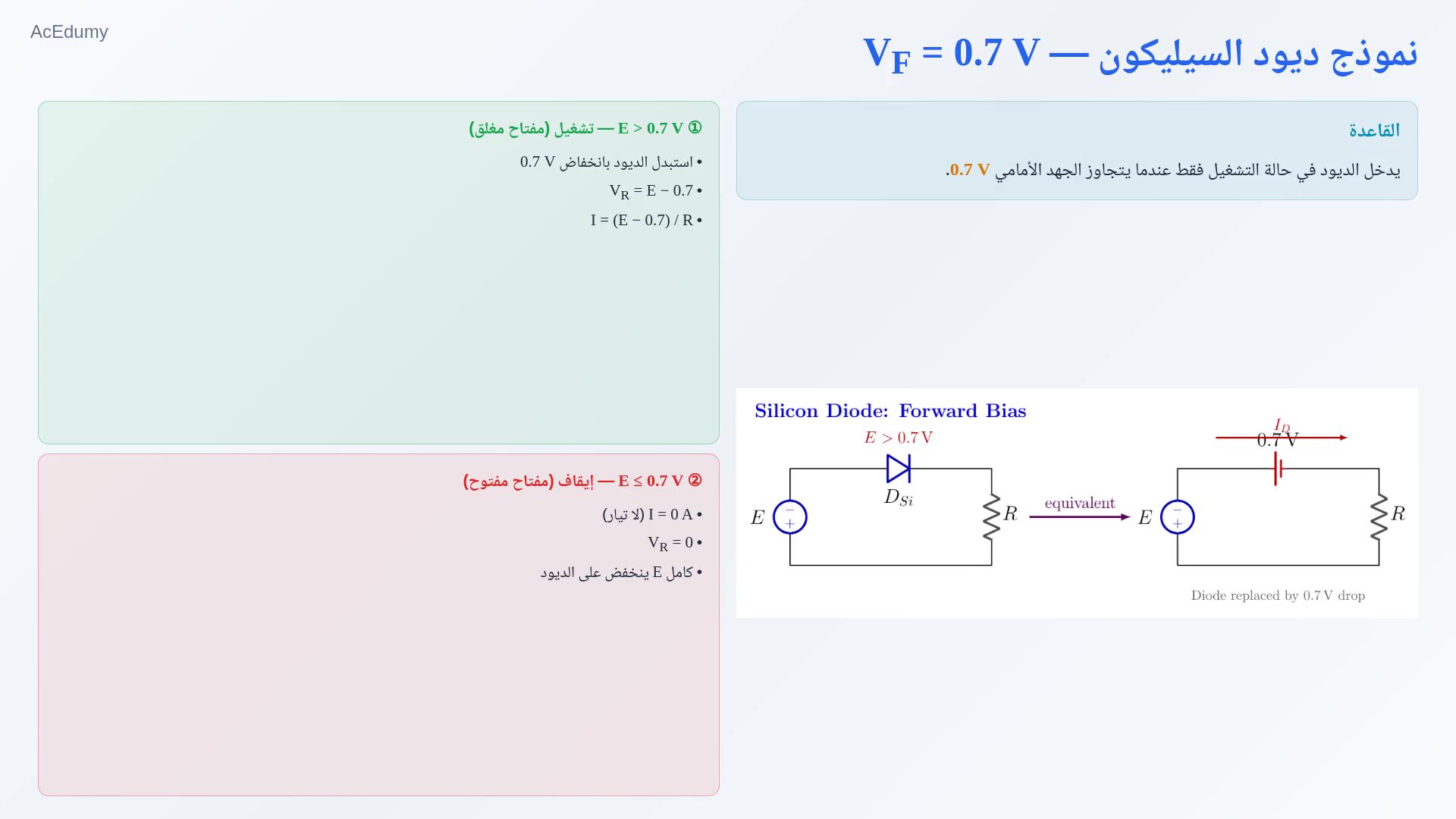

    نموذج الجهد الثابت لديود السيليكون في حالتي التوصيل والقطع.

    نموذج الجهد الثابت لديود السيليكون

    تقريب التوصيل: VD ≈ 0.7 V

    I = (E − 0.7) / R

    تقريب القطع: ID = 0 ← دائرة مفتوحة

    القيمة 0.7 V قيمة نموذجية عملية وليست عتبة ثابتة مطلقة

    نص الشرح الصوتي

    لنبدأ بديود السيليكون، وهو الأكثر شيوعاً إلى حد بعيد. ديود السيليكون له جهد أمامي قدره صفر فاصلة سبعة فولت. هذه هي الرسوم التي يطلبها قبل أن يسمح لأي تيار بالمرور. تخيل دائرة بسيطة: مصدر جهد E، وديود سيليكون، ومقاومة R. الآن، هناك سيناريوهان فقط. السيناريو الأول: E أكبر من صفر فاصلة سبعة فولت. يقول الديود: حسناً، لقد دفعت الرسوم. سأسمح لك بالمرور. في هذه الحالة، يدخل الديود في حالة التشغيل ويعمل كدائرة قصر مع انخفاض جهد قدره صفر فاصلة سبعة فولت عبره. إذاً في الدائرة المكافئة، تستبدل الديود ببساطة ببطارية صغيرة قيمتها صفر فاصلة سبعة فولت. بقية الجهد، أي E ناقص صفر فاصلة سبعة، ينخفض عبر المقاومة. السيناريو الثاني: E أقل من صفر فاصلة سبعة فولت. يقول الديود: عذراً، لم تصل إلى عتبتي. لا دخول. يبقى الديود في حالة الإيقاف، ويعمل كدائرة مفتوحة. لا يمر أي تيار على الإطلاق. صفر أمبير. كامل الجهد E يظهر عبر الديود، والمقاومة لا تحصل على شيء.

  3. 3. نموذج الجرمانيوم

    نموذج الجهد الثابت لديود الجرمانيوم

    تقريب التوصيل: VD ≈ 0.3 V

    تقريب القطع: ID = 0 ← دائرة مفتوحة

    هبوط أمامي أقل من السيليكون

    السيليكون أكثر شيوعاً في الدوائر الحديثة العامة

    نص الشرح الصوتي

    ديودات الجرمانيوم تعمل بنفس المبدأ تماماً، ولكن بعتبة أقل. بدلاً من صفر فاصلة سبعة فولت، يحتاج ديود الجرمانيوم فقط إلى صفر فاصلة ثلاثة فولت ليدخل في حالة التشغيل. إذاً إذا كان E أكبر من صفر فاصلة ثلاثة فولت، فإن ديود الجرمانيوم يوصل التيار. تستبدله بانخفاض جهد قدره صفر فاصلة ثلاثة فولت، والجهد المتبقي يذهب إلى المقاومة. إذا كان E أقل من صفر فاصلة ثلاثة فولت، يبقى الديود في حالة الإيقاف. دائرة مفتوحة. لا تيار. بالمقارنة مع السيليكون، يدخل الجرمانيوم في حالة التشغيل في وقت أبكر لأن الحاجز أقل. ومع ذلك، في الإلكترونيات الحديثة، ديودات السيليكون أكثر شيوعاً بكثير. لديها استقرار حراري أفضل وأرخص في التصنيع. ستجد ديودات الجرمانيوم في الغالب في الدوائر القديمة أو في تطبيقات خاصة مثل دواسات الجيتار.

  4. 4. النموذج المثالي

    الديود المثالي: نموذج مفتاح ذي حالتين

    توصيل: VD = 0 و ID ≥ 0 ← مفتاح مغلق

    قطع: ID = 0 و VD ≤ 0 ← مفتاح مفتوح

    المصدر والدائرة الخارجية يحددان قيمة التيار

    ابدأ بالنموذج المثالي ثم أضف هبوط الجهد عند الحاجة

    نص الشرح الصوتي

    الآن، هناك نموذج ثالث: الديود المثالي. هذا نموذج نظري يُستخدم لتبسيط التحليل. في النموذج المثالي، لا يوجد أي انخفاض جهد أمامي على الإطلاق. العتبة هي صفر فولت. إذا تم تطبيق أي جهد موجب، حتى أصغر قدر، فإن الديود المثالي يوصل التيار بشكل مثالي. مقاومة صفر، انخفاض جهد صفر. يتصرف تماماً كمفتاح مغلق. إذا كان الجهد صفراً أو سالباً، يتصرف كمفتاح مفتوح. لا يمكن لأي تيار أن يمر. أحب أن أتخيله كقمع. يمكن للتيار أن يدخل من الطرف الواسع ويخرج من الطرف الضيق، بدون مشكلة. ولكن حاول دفعه من الطرف الضيق؟ لن يدخل. الآن، لماذا نستخدم مثل هذا النموذج المبسط؟ لأنه عند تحليل دائرة لأول مرة، تريد فهم السلوك العام دون التشتت بانخفاضات الجهد الصغيرة. ابدأ بالنموذج المثالي، وابنِ حدسك، ثم أضف الصفر فاصلة سبعة أو الصفر فاصلة ثلاثة لاحقاً للدقة.

  5. 5. منحنى التيار–الجهد

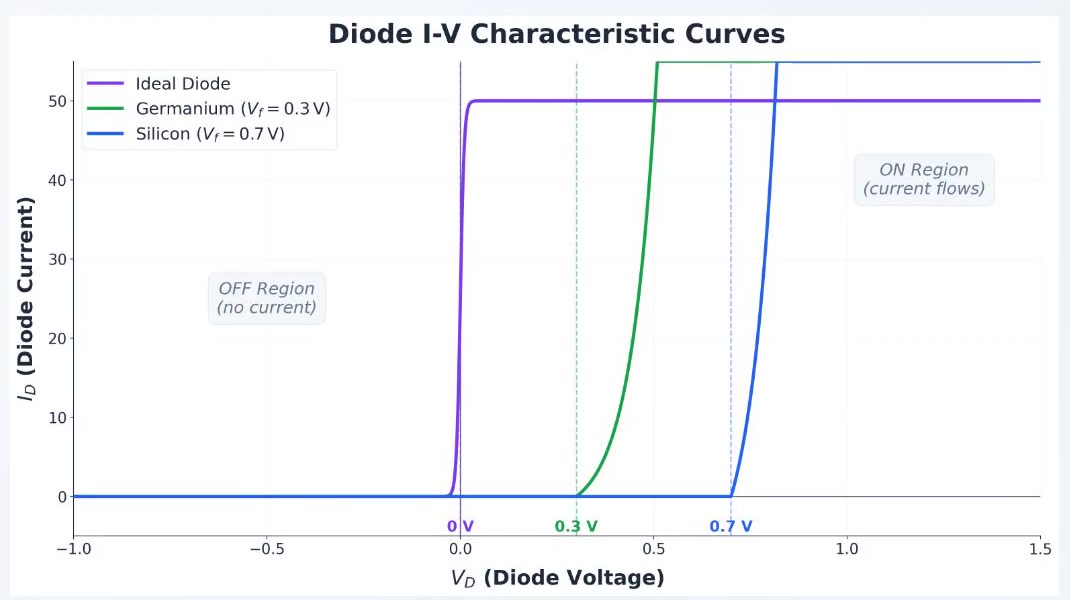

    منحنيات تخطيطية للتيار–الجهد تقارن بين نماذج الديود المثالي والجرمانيوم والسيليكون.

    المحور الأفقي: VD؛ المحور الرأسي: ID

    النموذج المثالي: VD = 0 في حالة التوصيل

    تقريب الجرمانيوم: الركبة قرب 0.3 V

    تقريب السيليكون: الركبة قرب 0.7 V

    الخط الرأسي للنموذج المثالي لا يعني أن الديود يولّد تياراً غير محدود

    الدائرة الخارجية هي التي تحدد ID

    نص الشرح الصوتي

    الآن لنجمع النماذج الثلاثة معاً على رسم بياني واحد. هذا هو منحنى خصائص التيار والجهد. المحور الأفقي يُظهر الجهد عبر الديود، V D، والمحور الرأسي يُظهر التيار المار خلاله، I D. لنبدأ بالديود المثالي الموضح باللون البنفسجي. عند أي جهد سالب يكون التيار صفراً، أي خطاً مستوياً على المحور. وفي حالة التوصيل يحافظ النموذج المثالي على جهد الديود مساوياً للصفر مع السماح بتيار أمامي. الخط الرأسي عند صفر فولت لا يعني أن الديود يولّد تياراً غير محدود. مصدر الجهد والمقاومات وبقية الدائرة الخارجية هي التي تحدد قيمة التيار الفعلية. بعد ذلك يظهر ديود الجرمانيوم باللون الأخضر؛ وفي تقريب الجهد الثابت يبدأ التوصيل قرب صفر فاصلة ثلاثة فولت. وأخيراً يظهر ديود السيليكون باللون الأزرق، ويحدث الانتقال التقريبي نفسه قرب صفر فاصلة سبعة فولت. لاحظ النمط: تفصل النماذج الثلاثة بين منطقة القطع ومنطقة التوصيل، والفرق المفيد في التحليل التمهيدي هو قيمة الجهد الأمامي التي يعيّنها كل نموذج.

  6. 6. الخلاصة

    مرجع التيار: من الأنود إلى الكاثود

    نموذج السيليكون: VD ≈ 0.7 V عند التوصيل

    نموذج الجرمانيوم: VD ≈ 0.3 V عند التوصيل

    النموذج المثالي: VD = 0 عند التوصيل

    حدّد النموذج المستخدم دائماً قبل حل الدائرة

    نص الشرح الصوتي

    لنراجع ما تناولناه. الديود مكون يوصل التيار في اتجاه واحد. يتدفق التيار من الأنود إلى الكاثود. نموذج ديود السيليكون له عتبة جهد أمامي قدرها صفر فاصلة سبعة فولت. تحتها، يكون في حالة الإيقاف. فوقها، يوصل بانخفاض جهد قدره صفر فاصلة سبعة فولت. نموذج ديود الجرمانيوم له عتبة قدرها صفر فاصلة ثلاثة فولت. نفس المنطق، حاجز أقل. نموذج الديود المثالي له جهد أمامي قدره صفر. إنه مفتاح مثالي: تشغيل عند الانحياز الأمامي، إيقاف عند الانحياز العكسي. منحنى الخصائص للتيار والجهد يُظهر كل هذا بصرياً. في الدرس القادم، سنطبق هذه النماذج بحل مسائل دوائر الديود خطوة بخطوة. أراكم هناك.

الفيديو المصدر: أساسيات الإلكترونيات #01 | مقدمة في الديودات: Si/Ge/Ideal + I-V Curve (7:23)
