#01 Taban bant, taşıyıcı, frekans kaydırma ve analog haberleşme zinciri

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

1. 1. Taban bant iletiminin anten ve paylaşım sorununu sayısallaştır

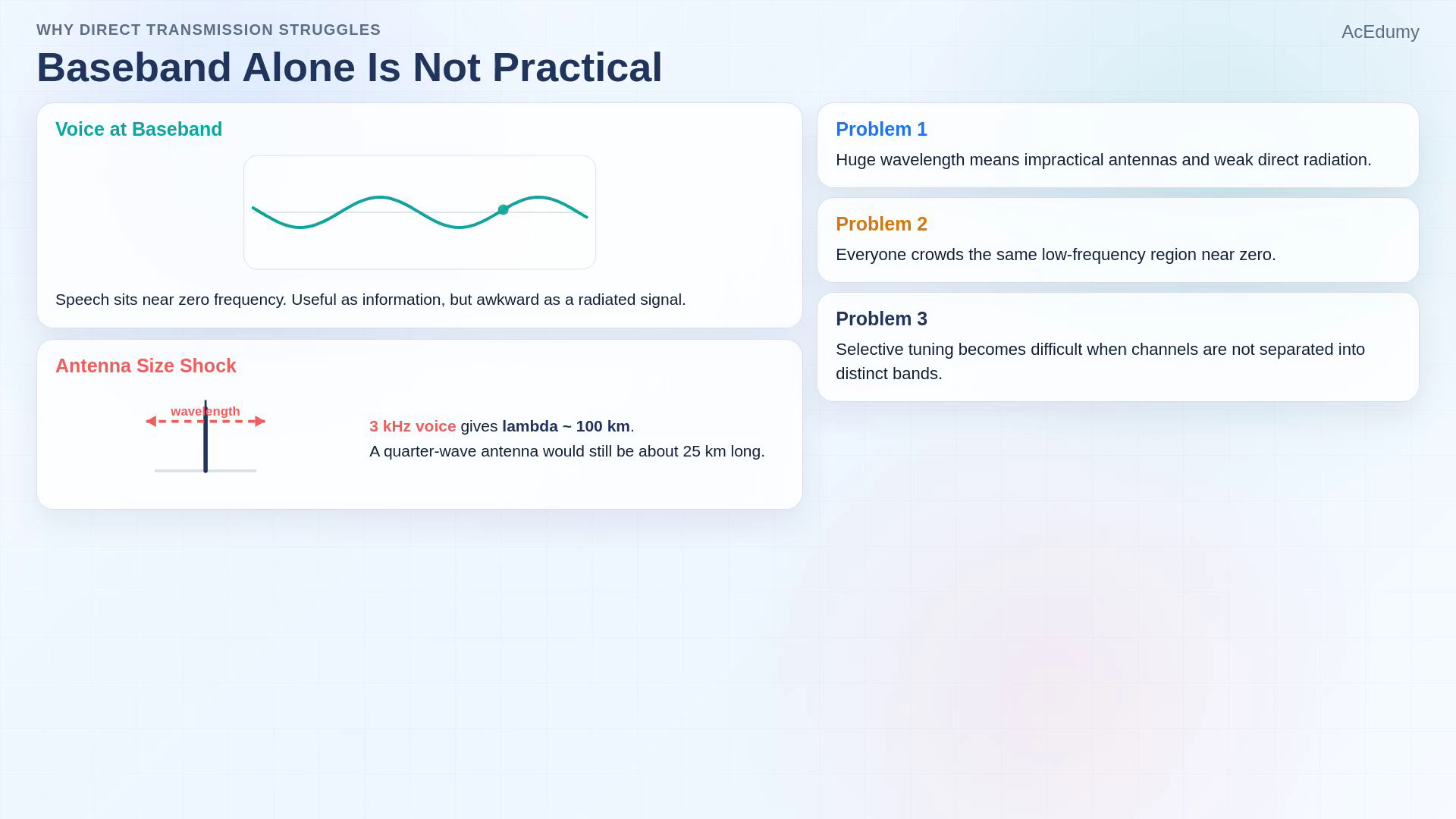

   Sorun: 3 kHz ses işaretini doğrudan uzaya yaymak

   Verilen: f_m = 3 kHz = 3×10³ Hz

   Dalga boyu:

   $\displaystyle \lambda =\frac{ c}{f_{m}}$

   λ = (3×10⁸ m/s)/(3×10³ s⁻¹) = 10⁵ m = 100 km

   Çeyrek dalga anteni: λ/4 ≈ 25 km

   Boyut sağlaması: düşük f ⇒ büyük λ ⇒ pratik olmayan anten

   Ayrıca tüm kullanıcılar sıfır çevresindeki aynı dar bölgeye yığılır

   Sonuç: taban bant bilgiye uygun, doğrudan uzak iletime uygun değildir

   Sesli anlatım metni

   Modülasyondan önce bilgi, taban bant sinyali olarak bulunur. Konuşma ya da müzik gibi işaretlerin yalnızca sıfır frekans çevresindeki birkaç kilohertz aralığında yer aldığını düşünün. Bu kadar düşük frekanslı bir sinyali doğrudan uzaya göndermek iyi bir mühendislik tercihi değildir. Üç kilohertz'lik bir ses işareti yaklaşık yüz kilometrelik bir dalga boyuna karşılık gelir. Pratik bir anten dalga boyunun yalnızca küçük bir kesri olabilir; dolayısıyla doğrudan ışıma için saçma derecede büyük yapılar gerekirdi. Taban bant iletimi kanal paylaşımını da zorlaştırır, çünkü herkes aynı düşük frekans bölgesine sıkışır. Yani asıl soru, taban bandı doğrudan gönderip gönderemeyeceğimiz değildir. Asıl soru, neden bu kadar verimsiz ve kalabalık bir yöntemi seçelim ki sorusudur.

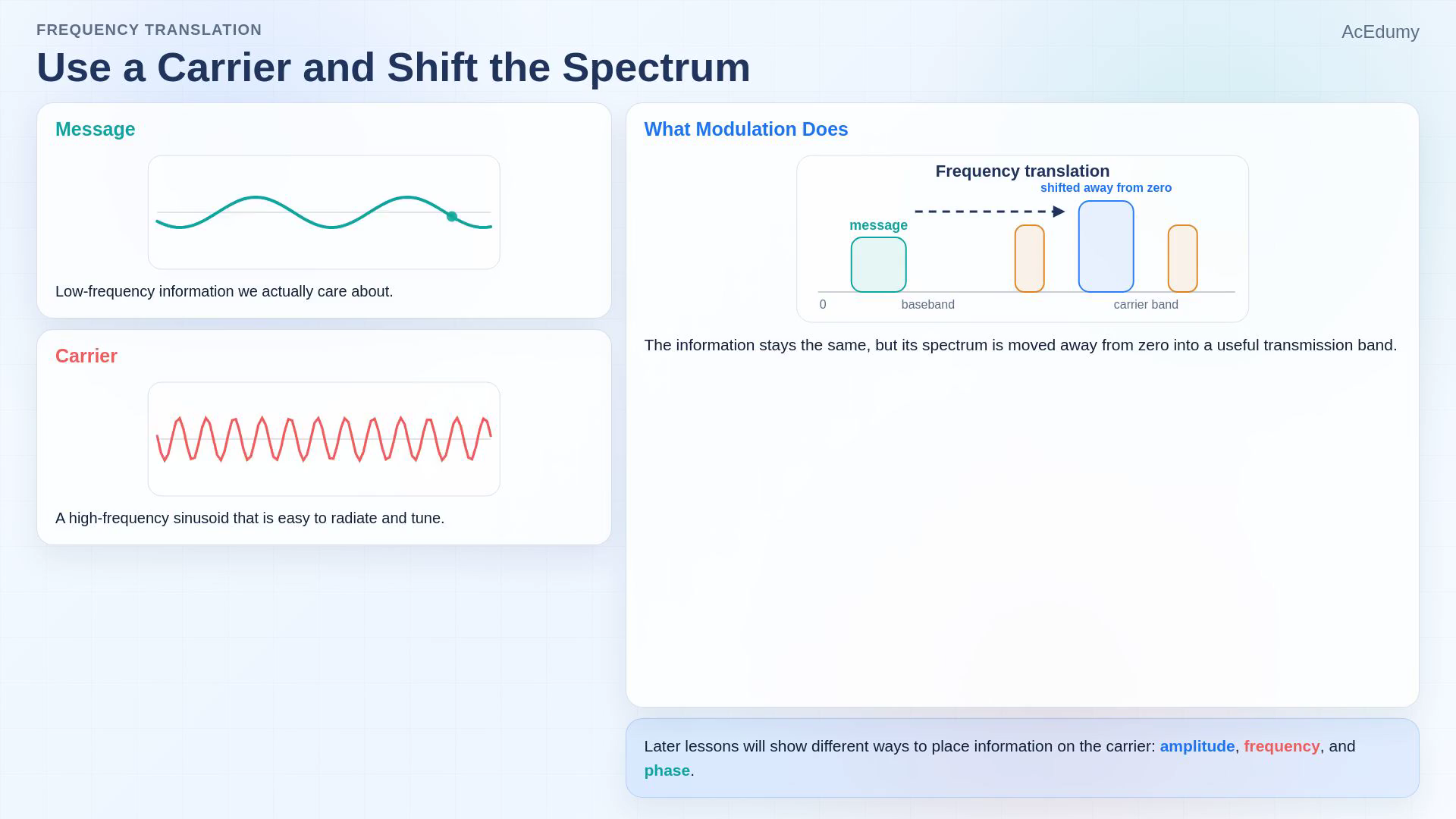

2. 2. Taşıyıcıyla frekans kaydırmayı zaman ve frekans bölgesinde kur



   Mesaj: m(t), taban bant spektrumu: M(f)

   Taşıyıcı:

   $\displaystyle c\left(t\right) = A_{c} \cos \left(2\pi f_{c} t\right)$

   Basit taşıma işlemi:

   $\displaystyle s\left(t\right) = m\left(t\right)c\left(t\right)$

   $\displaystyle S\left(f\right) =\frac{ A_{c}}{2 }\cdot \left[M\left(f-f_{c}\right) + M\left(f+f_{c}\right)\right]$

   M(f) sıfır çevresinden ±f_c çevresine taşınır

   Bilgi içeriği korunur; yalnız spektrumun konumu değişir

   f_c yüksek seçilince ışıma, alma ve ayarlama kolaylaşır

   AM, FM ve PM bilgiyi taşıyıcıya farklı yollarla yerleştirir

   Sesli anlatım metni

   Modülasyon bu sorunu bir taşıyıcı kullanarak çözer. Taşıyıcı, tek başına anlamlı bilgi taşımayan yüksek frekanslı bir sinüzoiddir. Mesajı bu taşıyıcıyla birleştirdiğimizde, mesajın spektrumu sıfır çevresinden alınır ve daha yüksek bir radyo frekansı bandına taşınır. Bu işleme genellikle frekans kaydırma ya da frekans taşınması denir. Mesaj anlam olarak değişmez; sadece artık ışıması, alınması ve ayarlanması çok daha kolay bir işaretin üzerine bindirilmiştir. Serinin ilerleyen derslerinde bilgiyi taşıyıcı üzerine yerleştirmenin farklı yollarını göreceğiz; örneğin genliği, frekansı ya da fazı değiştirmek gibi.

3. 3. Modülasyonun üç pratik kazanımını ayır



   Kazanım 1 — Pratik anten boyutu

   Taşıyıcı dalga boyu:

   $\displaystyle \lambda _{c} =\frac{ c}{f_{c}}$

   f_c ↑ ⇒ λ_c ↓ ⇒ gerekli anten boyutu ↓

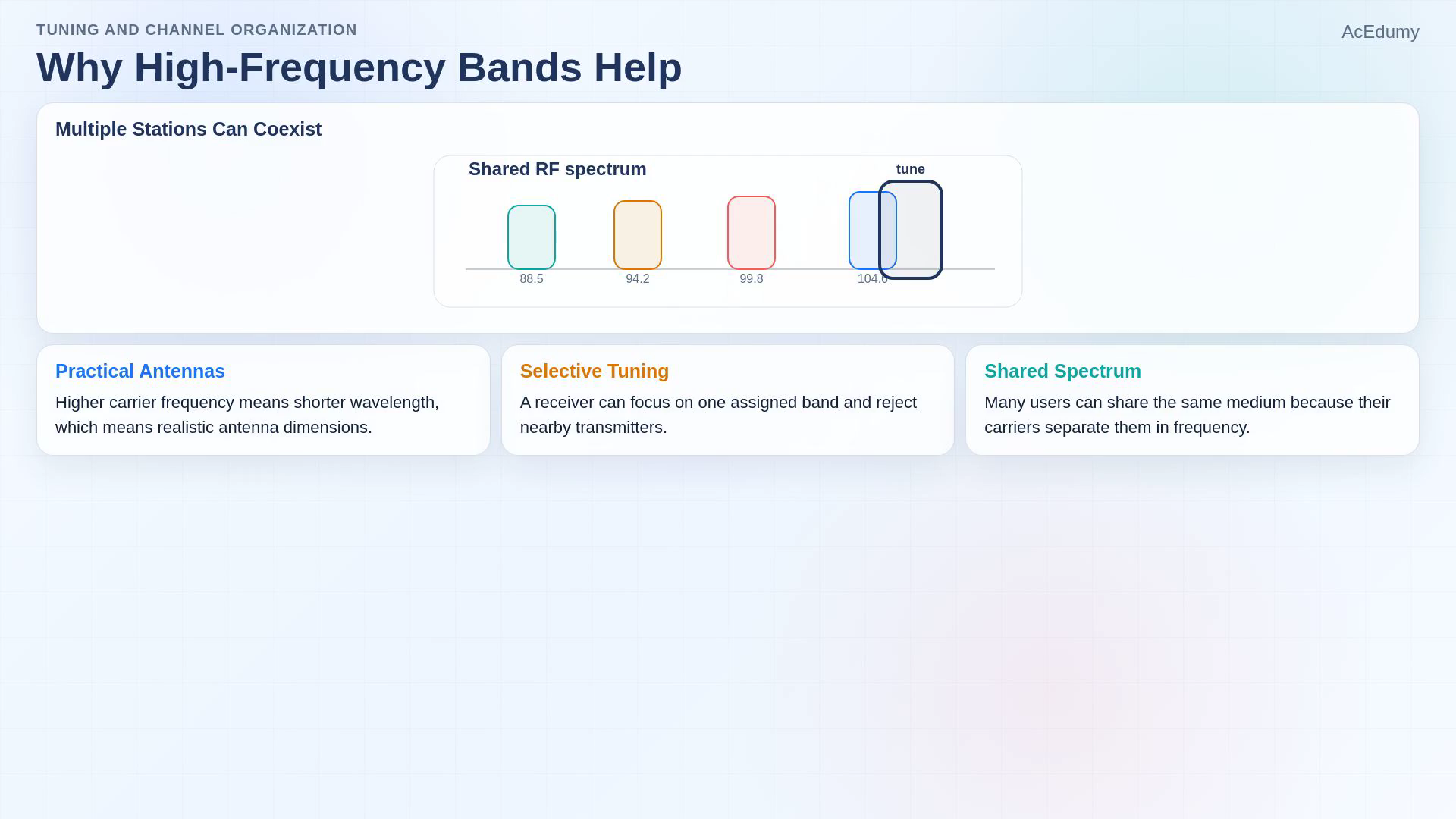

   Kazanım 2 — Her istasyona ayrı frekans bandı

   Alıcı ayarı: istenen bandı geçir, komşu bantları bastır

   Kazanım 3 — Aynı fiziksel ortamı çok kullanıcı paylaşır

   Yaygın hata: modülasyon yalnız sinyali güçlendirir

   Asıl işlev: spektrumu iletim ve kanal paylaşımı için düzenlemek

   Sesli anlatım metni

   Mesaj yüksek frekanslı bir taşıyıcıya taşındığında aynı anda birkaç pratik avantaj ortaya çıkar. Birincisi, anten boyutu gerçekçi hale gelir. İkincisi, birçok kullanıcı aynı fiziksel ortamı tek bir taban bant yığılması oluşturmadan paylaşabilir. Her istasyon kendi bandını kullanır ve alıcı istediği bandı ayarlayarak diğerlerini bastırabilir. Radyo yayıncılığı, kablosuz haberleşme bağlantıları ve hücresel sistemler bu yüzden taşıyıcı tabanlı iletime dayanır. Modülasyon yalnızca sinyali daha güçlü yapmakla ilgili değildir. Asıl mesele, iletişimi pratik hale getirecek şekilde spektrumu düzenlemektir.

4. 4. Kaynak ile geri kazanılmış çıkış arasındaki zinciri kur

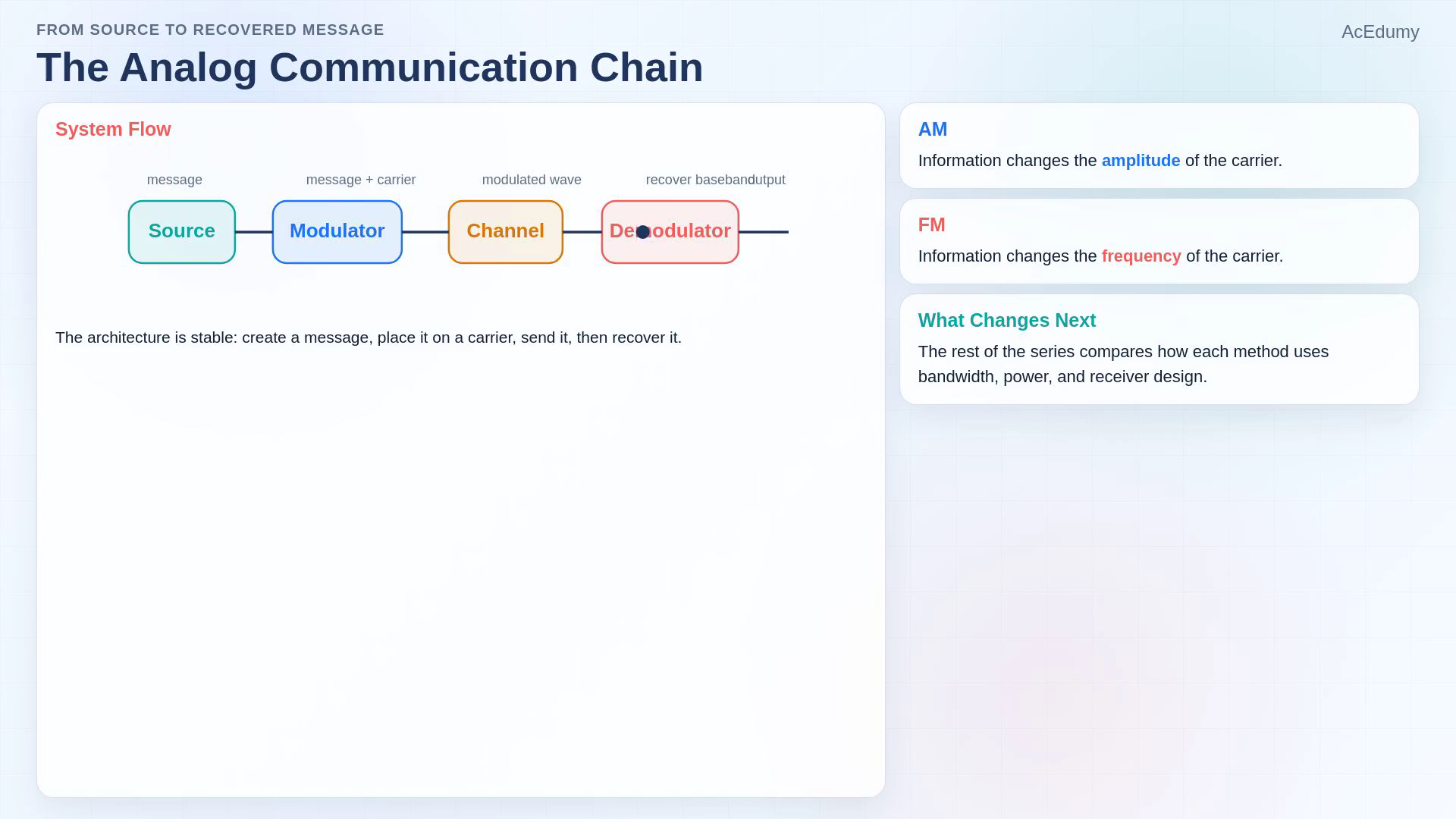

   Analog haberleşme zinciri

   Kaynak → bilgi işareti m(t)

   Modülatör → mesaj + taşıyıcıdan s(t) üretir

   Kanal → modüleli dalgayı ortam boyunca taşır

   Demodülatör → taban bant kestirimi m̂(t)

   İyi tasarım sağlaması:

   $\displaystyle m̂\left(t\right) \approx m\left(t\right)$

   Sabit iskelet: kaynak → modülatör → kanal → demodülatör → çıkış

   Değişen öğe: modülasyon ve geri kazanım yöntemi

   Sesli anlatım metni

   Tam analog haberleşme zinciri aslında oldukça sadedir. Bir kaynak bilgi işaretini üretir. Bir modülatör bu mesajı bir taşıyıcıyla birleştirir. Kanal, modüle edilmiş dalgayı uzayda, kabloda ya da başka bir ortamda taşır. Alıcı tarafında demodülatör, özgün mesajın taban banttaki karşılığını yeniden çıkarır. Sistem iyi tasarlanmışsa geri kazanılan çıkış, kaynağın ürettiği işareti yakından izler. Bu temel zincir seri boyunca bizimle kalacaktır. Dersten derse değişen şey, kullanılan modülasyon yöntemi ve alıcının bilgiyi nasıl geri kazandığıdır.

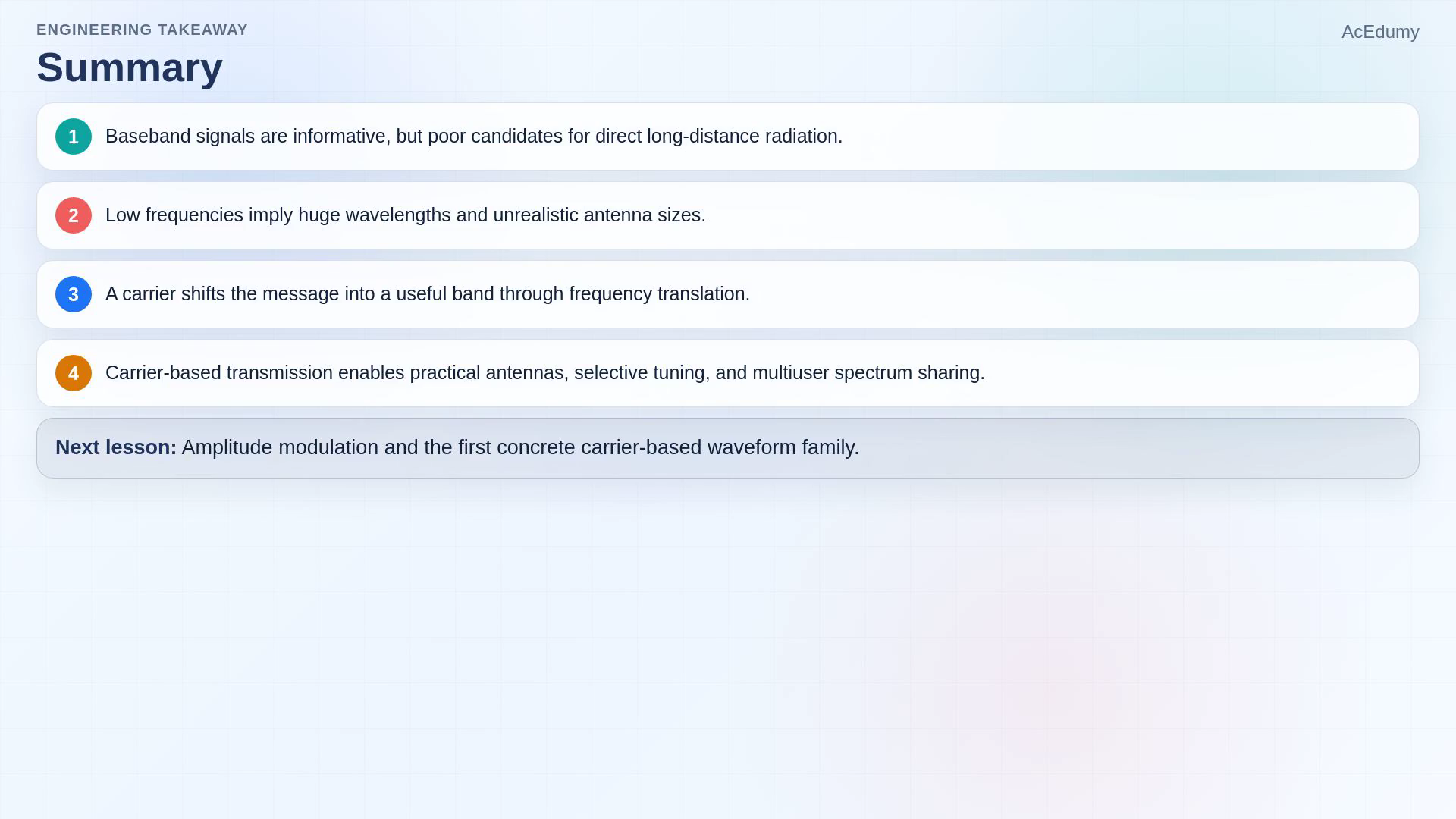

5. 5. Sonucu, birimleri ve temel sınır kontrollerini toparla



   Taban bant: bilgi doğru, doğrudan uzak ışıma elverişsiz

   3 kHz ⇒ λ=100 km ⇒ λ/4=25 km

   Taşıyıcı, mesajı sıfır çevresinden ±f_c çevresine taşır

   $\displaystyle S\left(f\right)=A_{c}/2\left[M\left(f-f_{c}\right)+M\left(f+f_{c}\right)\right]$

   Sonuç: pratik anten + seçici ayar + paylaşılan spektrum

   Birim sağlaması:

   $\displaystyle \frac{\frac{m}{s}}{s⁻¹}=m$

   Sonraki ders: DSB-SC ve klasik AM

   Sesli anlatım metni

   Ana fikri özetleyelim. Taban bant işaretleri, düşük frekansları, çok büyük dalga boyları ve zor spektrum paylaşımı nedeniyle uzun mesafeli doğrudan ışıma için iyi adaylar değildir. Bir taşıyıcı, mesajı daha kullanışlı bir banda taşımamızı sağlar. Böylece pratik antenler, seçici ayarlama ve daha düzenli bir spektrum yapısı elde ederiz. Yani modülasyon, faydalı bir mesaj ile onu verimli şekilde taşıyabilecek iletim ortamı arasındaki köprüdür. Bir sonraki derste bu fikri bir adım ileri götürüp genlik modülasyonunu ayrıntılı olarak inceleyeceğiz.

Kaynak video: Analog Haberleşme #01 | Neden Modülasyon? | Taban Bant (Baseband) ve Taşıyıcı (Carrier) (3:26)
