Anten Teorisi · Rezonans, Dalga Boyu ve Anten Boyu

#03 Çalışma frekansını dalga boyuna ve pratik anten boyuna bağlama; yarım ve çeyrek dalga boyu kuralları ile 3 GHz örneği

Frekans seçiminin dalga boyunu ve fiziksel anten ölçüsünü nasıl belirlediğini sezgisel bir örnekle görün.

Soru

Rezonans eğrisi, frekans-dalga boyu ilişkisi, yarım ve çeyrek dalga boyu antenleri ile 3 GHz boyut örneğini gösteren ders karesi. — Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.

Frekans, dalga boyu ve rezonans arasındaki bağı kurun; yarım ve çeyrek dalga boyu boyutlarını yorumlayın ve 3 GHz için gerçek anten ölçülerini hesaplayın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

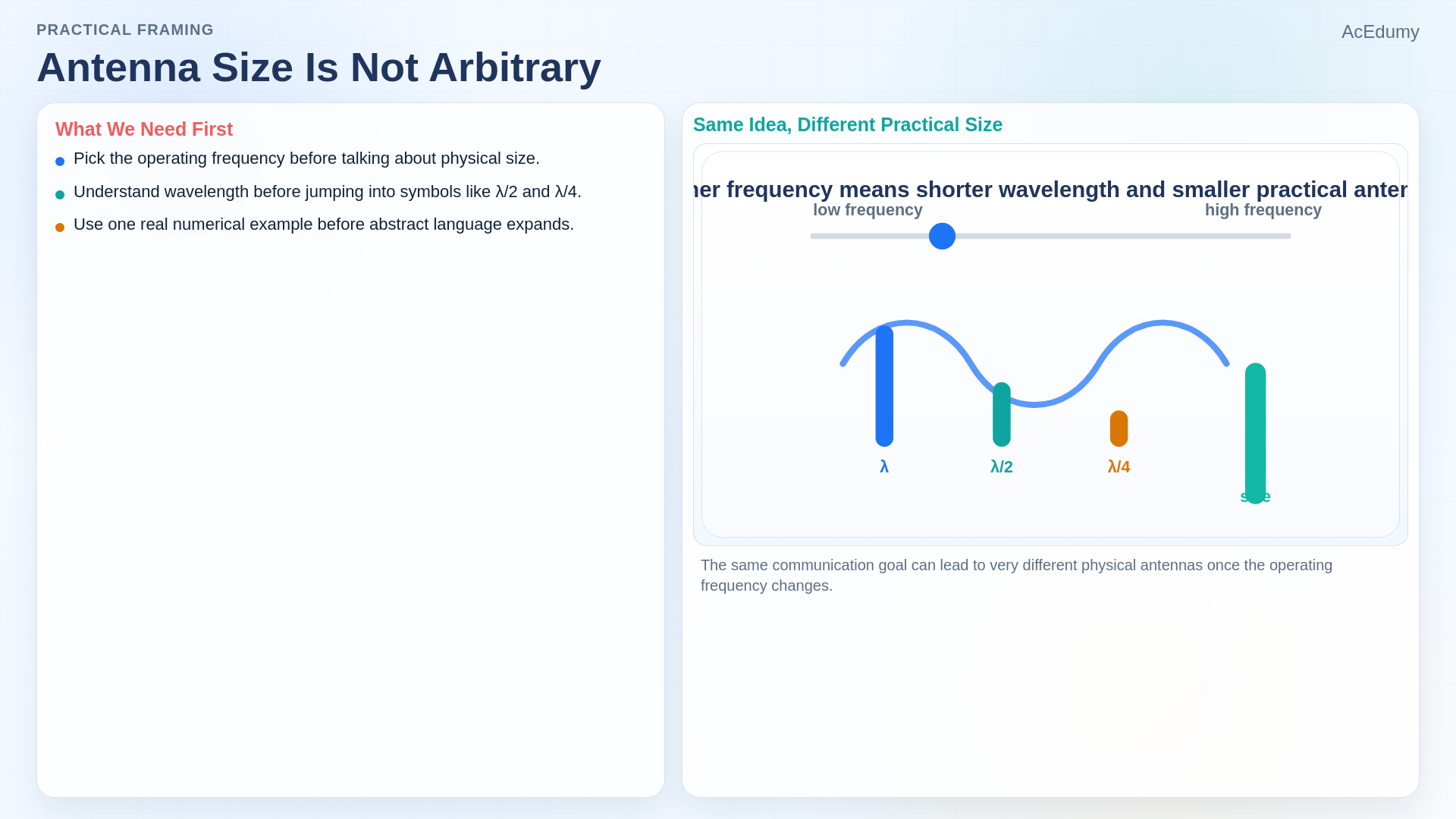

1. Anten boyunun neden rastgele olmadığını gör
Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.
Bu derste, pratik anten boyu sorusuna cevap veriyoruz.
Neden bazı antenler küçük ve kullanışlı iken, düşük frekanslara indikçe antenler birden fiziksel olarak devasa hale geliyor?
Bunu anlamak için, çalışma frekansı, dalga boyu ve pratik anten boyu arasında temiz bir bağlantı kurmamız gerekiyor.
Rezonans ve dalga boyu kesirleri de tam burada anlam kazanmaya başlıyor.
Sesli anlatım metni
Bu derste, pratik anten boyu sorusuna cevap veriyoruz. Neden bazı antenler küçük ve kullanışlı iken, düşük frekanslara indikçe antenler birden fiziksel olarak devasa hale geliyor? Bunu anlamak için, çalışma frekansı, dalga boyu ve pratik anten boyu arasında temiz bir bağlantı kurmamız gerekiyor. Rezonans ve dalga boyu kesirleri de tam burada anlam kazanmaya başlıyor.

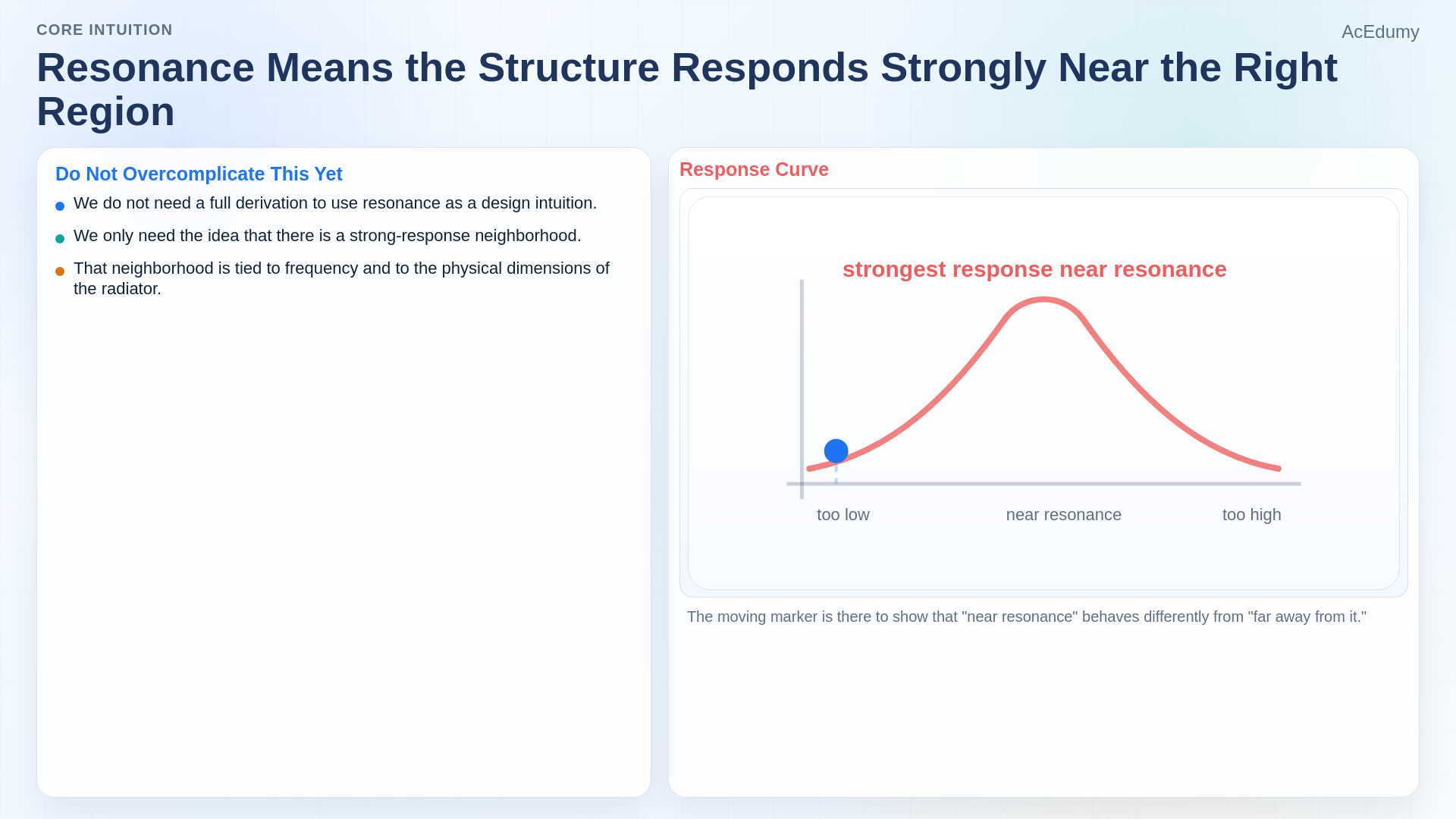

2. Rezonansı güçlü tepki bölgesi olarak tanı
Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.
Bu ders için rezonansı çok basit bir anlamla kullanacağız.
Rezonans, yapının doğru çalışma bölgesine yakın olduğunda daha güçlü tepki vermesidir.
Henüz ağır bir türetim yapmıyoruz.
Sadece şu fikre ihtiyacımız var: frekans ile fiziksel boyut birbirinden bağımsız değildir.
Doğru bölgeye yaklaşıldığında anten, uzak kalındığı duruma göre çok daha etkili davranır.
Sesli anlatım metni
Bu ders için rezonansı çok basit bir anlamla kullanacağız. Rezonans, yapının doğru çalışma bölgesine yakın olduğunda daha güçlü tepki vermesidir. Henüz ağır bir türetim yapmıyoruz. Sadece şu fikre ihtiyacımız var: frekans ile fiziksel boyut birbirinden bağımsız değildir. Doğru bölgeye yaklaşıldığında anten, uzak kalındığı duruma göre çok daha etkili davranır.

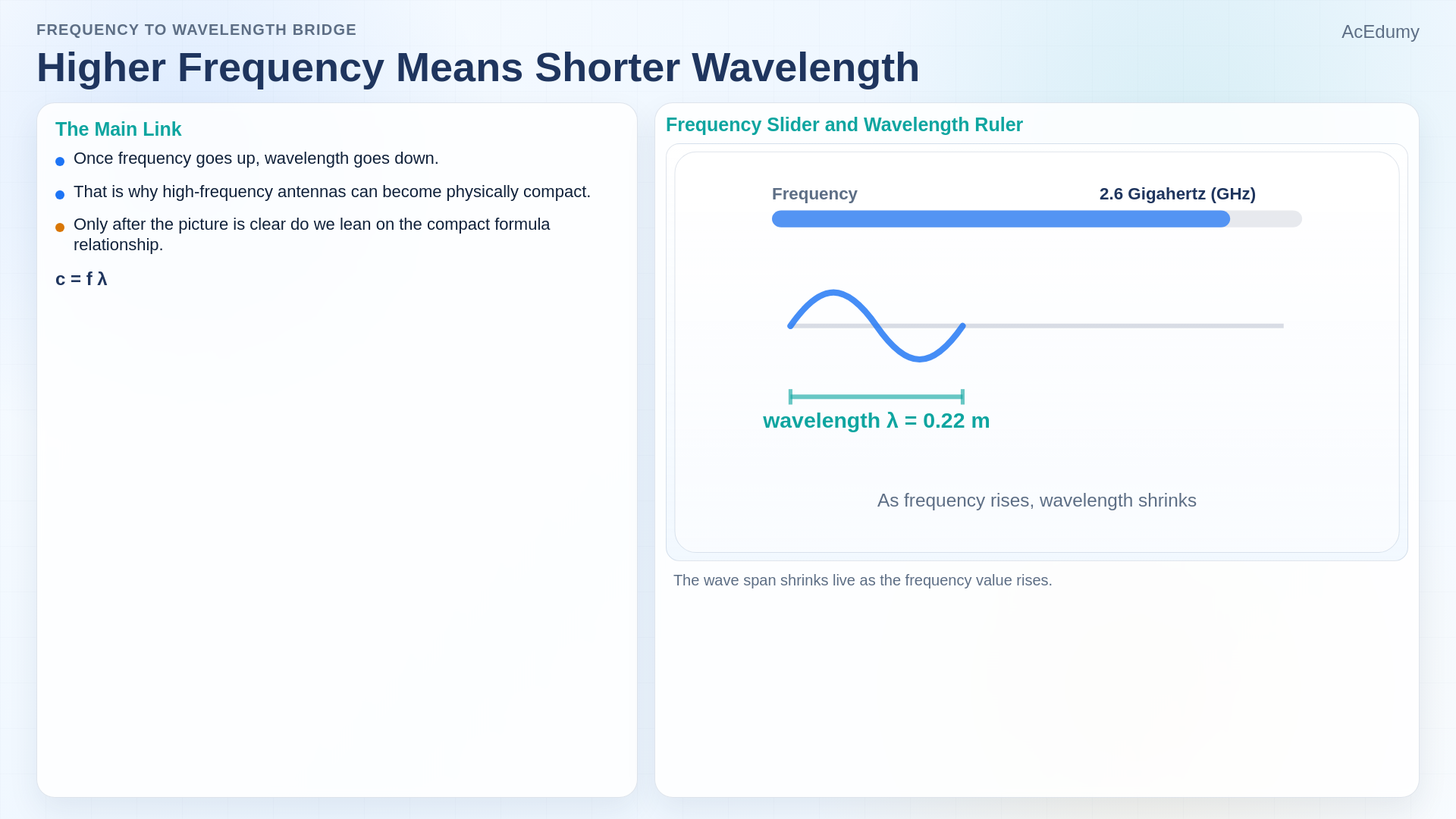

3. Frekans artarken dalga boyunun neden kısaldığını bağla
Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.
Artık frekansı dalga boyuna bağlayalım.
Frekans arttıkça dalga boyu kısalır; frekans azaldıkça dalga boyu uzar.
İşte anten boylarının sistemden sisteme neden bu kadar farklılaştığını anlatan sessiz temel sebep budur.
Çalışma frekansı seçildiği anda, dalga boyu resmi bize hangi boyutların pratik olabileceğini fısıldamaya başlar.
Sesli anlatım metni
Artık frekansı dalga boyuna bağlayalım. Frekans arttıkça dalga boyu kısalır; frekans azaldıkça dalga boyu uzar. İşte anten boylarının sistemden sisteme neden bu kadar farklılaştığını anlatan sessiz temel sebep budur. Çalışma frekansı seçildiği anda, dalga boyu resmi bize hangi boyutların pratik olabileceğini fısıldamaya başlar.

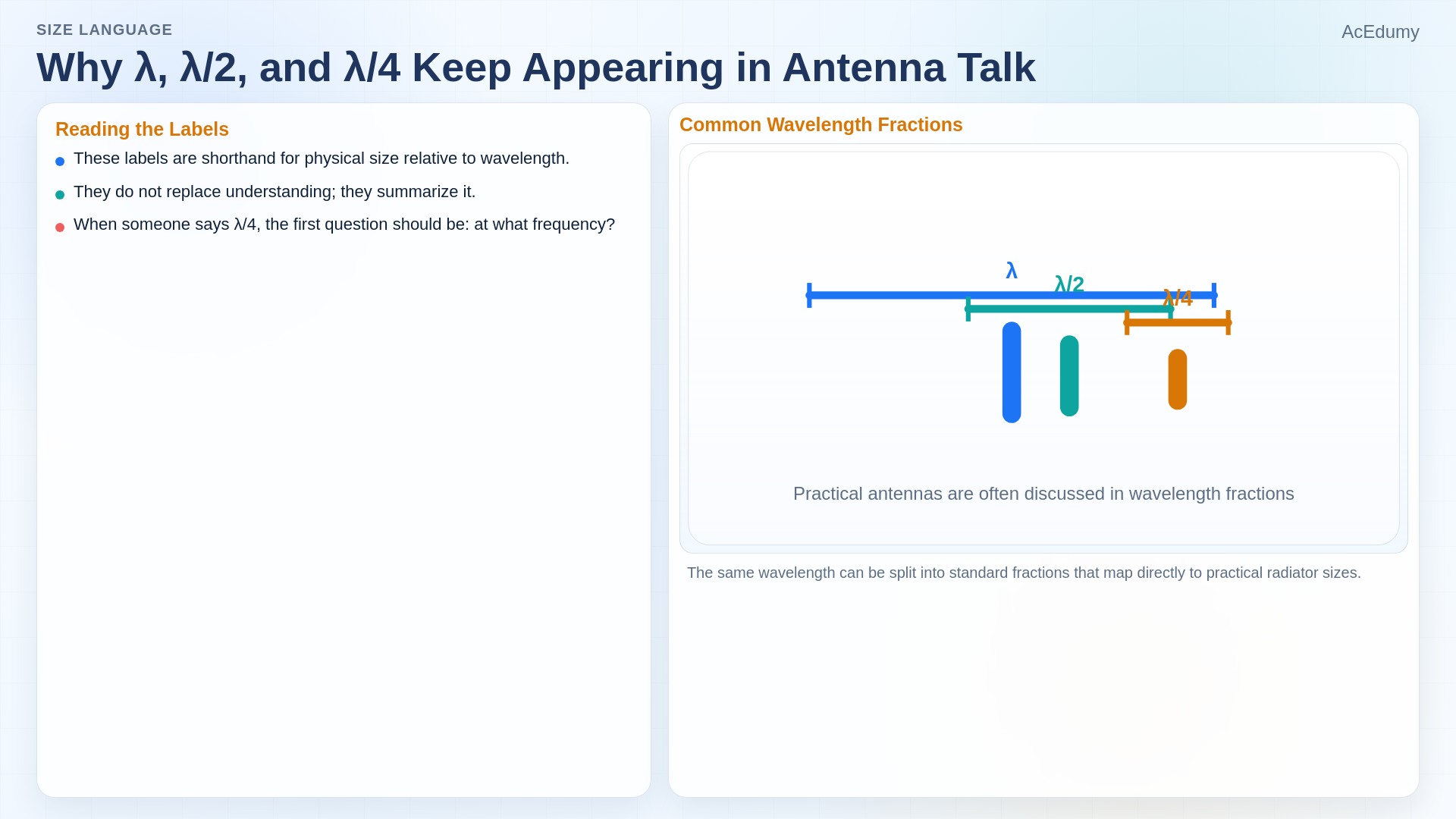

4. λ, λ/2 ve λ/4 boyut dilini oku
Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.
Anten mühendislerinin neden sürekli dalga boyu, yarım dalga boyu (λ/2) ve çeyrek dalga boyu (λ/4) gibi etiketler kullandığı da buradan gelir.
Bu etiketler sadece isim değildir.
Bunlar, fiziksel boyutun çalışma dalga boyuna göre nasıl ölçüldüğünün kısa yoludur.
Ve biri çeyrek dalga boyu (λ/4) ya da yarım dalga boyu (λ/2) dediğinde, hemen sorulması gereken soru şudur: hangi frekansta?
Sesli anlatım metni
Anten mühendislerinin neden sürekli dalga boyu, yarım dalga boyu ve çeyrek dalga boyu gibi etiketler kullandığı da buradan gelir. Bu etiketler sadece isim değildir. Bunlar, fiziksel boyutun çalışma dalga boyuna göre nasıl ölçüldüğünün kısa yoludur. Ve biri çeyrek dalga boyu ya da yarım dalga boyu dediğinde, hemen sorulması gereken soru şudur: hangi frekansta?

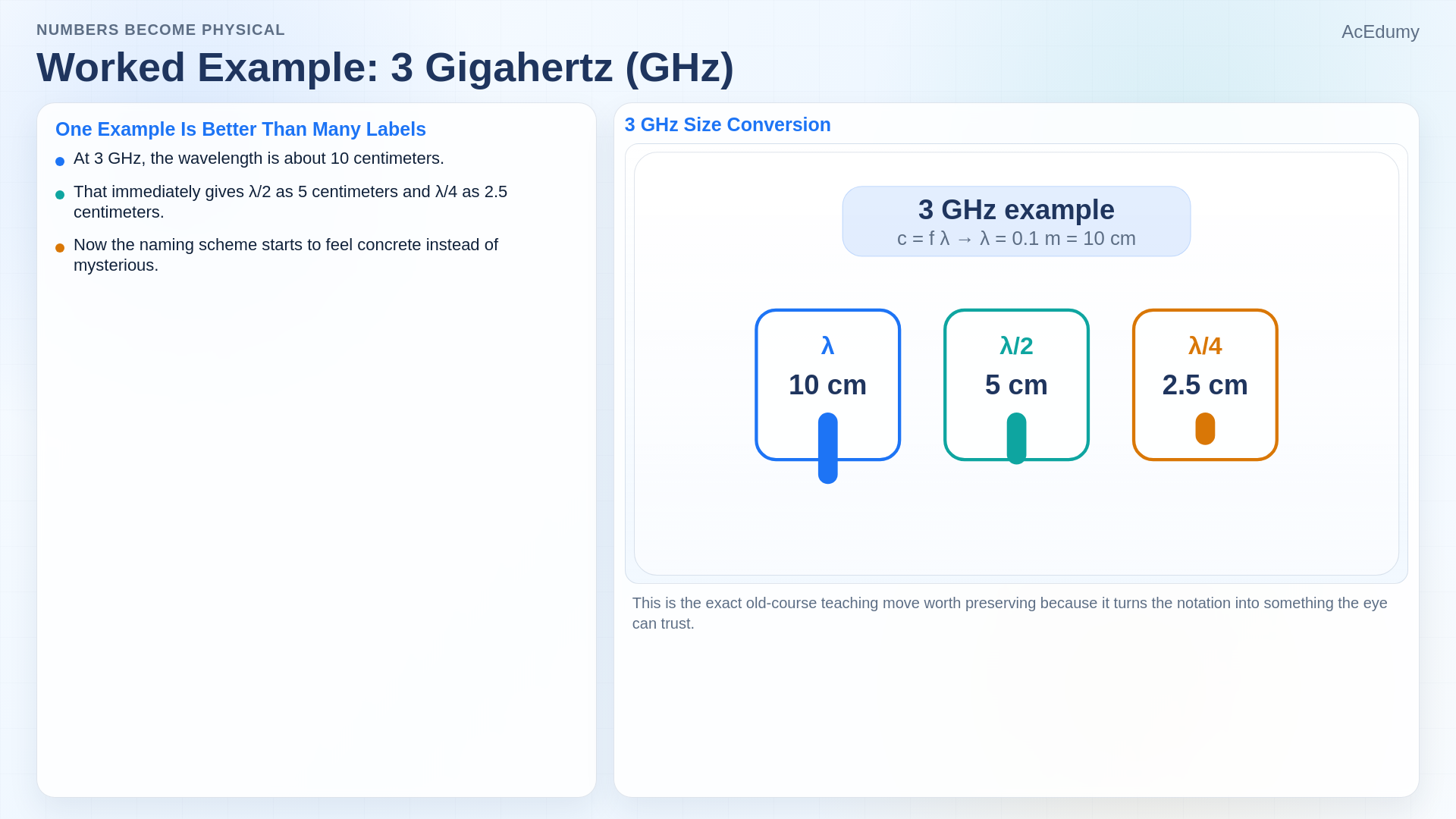

5. 3 GHz için 10 cm, 5 cm ve 2.5 cm boylarını bul
Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.
Fikri tek bir somut örnekle yere indirelim.
Diyelim ki çalışma frekansı 3 GHz.
Bu durumda dalga boyu yaklaşık 10 cm olur.
Böylece yarım dalga boyu (λ/2) 5 cm'ye, çeyrek dalga boyu (λ/4) ise 2.5 cm'ye dönüşür.
Artık bu boy etiketleri soyut semboller gibi değil, elde tutulur fiziksel ölçüler gibi hissedilir.
Sesli anlatım metni
Fikri tek bir somut örnekle yere indirelim. Diyelim ki çalışma frekansı üç gigahertz. Bu durumda dalga boyu yaklaşık on santimetre olur. Böylece yarım dalga boyu beş santimetreye, çeyrek dalga boyu ise iki nokta beş santimetreye dönüşür. Artık bu boy etiketleri soyut semboller gibi değil, elde tutulur fiziksel ölçüler gibi hissedilir.

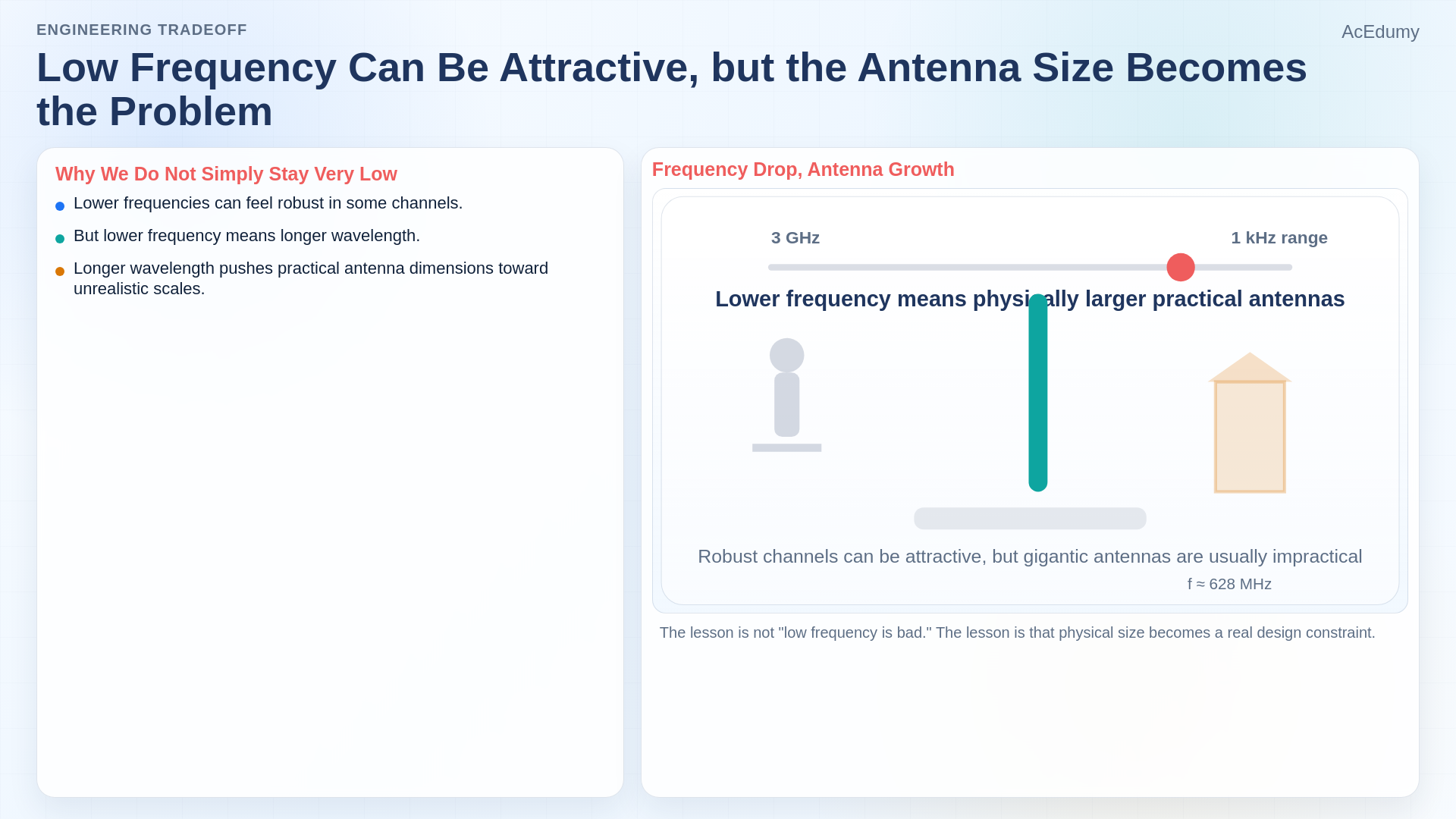

6. Düşük frekansın fiziksel boyut bedelini gör
Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.
İlk bakışta düşük frekans cazip gelebilir; çünkü bazı kanallar orada daha dayanıklıymış gibi hissedilir.
Ama frekans düştükçe dalga boyu büyür.
Bu da pratik anten boyunun büyümek zorunda olduğu anlamına gelir.
Yani mühendislik dengesi sadece kanal davranışı ile ilgili değildir.
Aynı zamanda antenin gerçek dünyada makul bir fiziksel boyutta var olup olamayacağı ile de ilgilidir.
Sesli anlatım metni
İlk bakışta düşük frekans cazip gelebilir; çünkü bazı kanallar orada daha dayanıklıymış gibi hissedilir. Ama frekans düştükçe dalga boyu büyür. Bu da pratik anten boyunun büyümek zorunda olduğu anlamına gelir. Yani mühendislik dengesi sadece kanal davranışı ile ilgili değildir. Aynı zamanda antenin gerçek dünyada makul bir fiziksel boyutta var olup olamayacağı ile de ilgilidir.

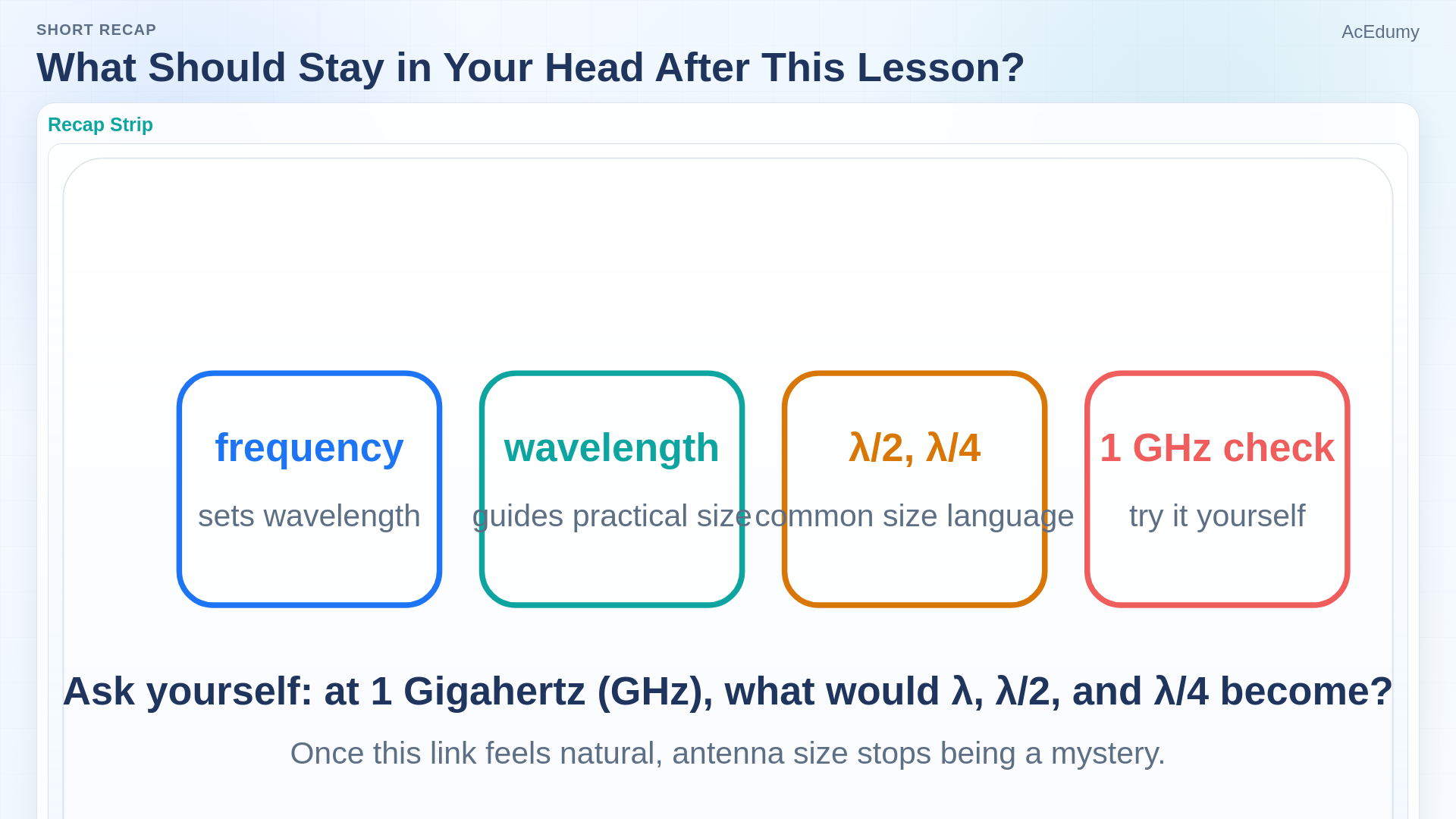

7. Frekans–dalga boyu–anten boyu zincirini özetle
Frekans dalga boyunu belirler; dalga boyu da pratik anten boyutlarını yönlendirir.
Bu dersten dört bağlantı kalsın.
Frekans, dalga boyunu belirler.
Dalga boyu, pratik anten boyunu yönlendirir.
Yarım dalga boyu ve çeyrek dalga boyu (λ/4) gibi ifadeler, boyut için kullanılan kısa yollardır.
Ve biri sana frekans verdiğinde, artık rastgele tahmin etmek yerine gerçekçi bir anten boyu düşünmeye başlayabilirsin.
Sesli anlatım metni
Bu dersten dört bağlantı kalsın. Frekans, dalga boyunu belirler. Dalga boyu, pratik anten boyunu yönlendirir. Yarım dalga boyu ve çeyrek dalga boyu gibi ifadeler, boyut için kullanılan kısa yollardır. Ve biri sana frekans verdiğinde, artık rastgele tahmin etmek yerine gerçekçi bir anten boyu düşünmeye başlayabilirsin.
