نظرية الدوائر الكهربائية 2 · القيم الفعالة والقدرة المركبة ومعامل القدرة

#08 RMS، مثلث القدرة، القدرة الظاهرية، ورفع معامل القدرة بالتعويض السعوي

من القيمة الفعالة إلى مثلث القدرة: ميّز القدرة الحقيقية والتفاعلية والظاهرية وافهم تصحيح معامل القدرة.

السؤال

بطاقة أصلية من درس RMS والقدرة المركبة تلخص الكميات الثلاث أو تشرح تصحيح معامل القدرة. — في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.

اشرح معنى القيمة الفعالة بمقارنة التسخين المتوسط في المقاومة نفسها: قارن جهدا بجهد مستمر أو تيارا بتيار مستمر، لا جهدا بتيار. افترض حالة جيبية مستقرة عند تردد واحد وحملا مستقبلا، والتيار المرجعي يدخل الطرف الموجب للجهد. في صيغة القدرة المركبة S=VI*، يرمز V وI إلى فازوري RMS المركبين والنجمة إلى المرافق المركب؛ أما V_rms وI_rms فهما المقداران غير السالبين. ميّز S المركبة عن |S| الظاهرية بوحدة VA، وP المتوسطة بوحدة W، وQ التفاعلية بوحدة var؛ لا تخلط القدرة بالطاقة. عرّف φ=θ_v−θ_i؛ الحمل الحثي له Q موجبة، والسعوي Q سالبة. لمعامل القدرة افترض |S| غير صفري. فسّر كيف يقل تيار المصدر عند ثبات الجهد والقدرة الحقيقية بإضافة تعويض سعوي مناسب على التوازي؛ التعويض الزائد قد يجعل الحمل متقدما ولا يضمن تحسنا إضافيا. الرسوم نوعية ولا تقرأ زوايا رقمية من نسب محاورها.

الحل المكتوب ونص الشرح(يعرض الحل كاملًا)

تجد أدناه جميع الأسطر المكتوبة في الدفتر مع النص الكامل للشرح الصوتي.

1. اختصر الحالة الجيبية بكميات فعالة
في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.
بعد القدرة اللحظية والمتوسطة نحتاج وصفا أوسع للحمل.
الحالة الجيبية المستقرة: قيم فعالة، تحميل المصدر، وفرق الطور.
الأدوات الثلاث: RMS، القدرة المركبة، ومعامل القدرة.
هذه الكميات تختصر الموجة للتحليل واختيار المعدات.
نص الشرح الصوتي
القدرة اللحظية والقدرة المتوسطة ليستا نهاية القصة. في الحالة الجيبية المستقرة نحتاج لغة مختصرة تصف قيمة الجهد والتيار، وحجم التحميل، ومدى توافق التيار مع الجهد. هنا تظهر قيمة آر إم إس، والقدرة المركبة، ومعامل القدرة. هذه الكميات تختصر قصة الموجة في أرقام عملية جدا.
2. قارن التسخين المتوسط في المقاومة نفسها
في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.
RMS: الجذر التربيعي لمتوسط مربع الإشارة على دورة.
قارن جهدا بجهد DC، أو تيارا بتيار DC، لنفس التسخين المتوسط في المقاومة نفسها.
لجهد جيبي ذي قمة موجبة:
$\displaystyle V_{\mathrm{rms}}=\frac{V_{p}}{\sqrt{2}}$
قدرة متوسطة بمقداري RMS:
$\displaystyle P=V_{\mathrm{rms}} I_{\mathrm{rms}} \cos \varphi$
نص الشرح الصوتي
آر إم إس تعني الجذر التربيعي لمتوسط المربع، لكن المعنى الفيزيائي أهم من الاسم. قيمة آر إم إس لموجة متناوبة هي قيمة تيار مستمر تعطي نفس تأثير التسخين في مقاومة. للموجة الجيبية، تساوي القيمة العظمى مقسومة على جذر اثنين. لذلك آر إم إس هي القيمة الفعالة التي نستخدمها في حسابات القدرة.
3. ميّز P وQ عن مقدار القدرة الظاهرية
في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.
نميّز القدرة الحقيقية P والتفاعلية Q والظاهرية |S|.
P متوسط معدل انتقال الطاقة؛ قد تكون حرارة أو عملا، وليست كلها بالضرورة مفيدة.
Q تصف تبادل طاقة المجالات؛ وحدتها var وليست الجول.
مقدار القدرة الظاهرية:
$\displaystyle |S|=\sqrt{P^{2}+Q^{2}}$
نص الشرح الصوتي
الآن نقسم القدرة إلى ثلاث كميات مترابطة. القدرة الحقيقية بي هي القدرة المفيدة الصافية. القدرة التفاعلية كيو تصف تبادل الطاقة مع المجالات. أما القدرة الظاهرية إس فتجمع الاثنين، ومثلث القدرة يربط بينها هندسيا.
4. استخدم فازوري RMS والمرافق المركب
في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.
بفازوري RMS والمرافق المركب:
$\displaystyle S=V I^{*}=P+j Q$
المحور الحقيقي P، والتخيلي Q؛ إشارة Q موجبة للحمل الحثي وسالبة للسعوي.
S المركبة تحمل المقدار والزاوية؛ |S| وحده هو المقدار الظاهري.
للحالة الجيبية وبمقداري RMS:
$\displaystyle |S|=V_{\mathrm{rms}} I_{\mathrm{rms}}$
نص الشرح الصوتي
القدرة المركبة تضع هذا المثلث في تعبير واحد: إس تساوي بي زائد جاي كيو. المحور الحقيقي يحمل القدرة الحقيقية، والمحور التخيلي يحمل القدرة التفاعلية. إذن المتجه إس يحمل المقدار والاتجاه معا. ولهذا تكون القدرة المركبة مريحة جدا في تحليل دوائر التيار المتناوب.
5. اربط فرق الطور بالقدرة الحقيقية
في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.
لموجتين جيبيتين: φ فرق طور الجهد ناقص طور التيار.
معامل القدرة للحمل المستقبِل غير الصفري:
$\displaystyle \cos \varphi =\frac{P}{|S|}$
قرب معامل القدرة من الواحد يعني أن المركبة الموافقة للجهد هي الغالبة.
مع ثبات الجهد وP، انخفاض معامل القدرة يزيد مقدار تيار المصدر.
نص الشرح الصوتي
معامل القدرة يقيس مدى توافق التيار مع الجهد. هو جيب تمام زاوية الطور بينهما. إذا كان معامل القدرة قريبا من الواحد، فمعظم التيار يساهم في القدرة الحقيقية. أما إذا كان منخفضا، فجزء أكبر من التيار يدور فقط لدعم تبادل الطاقة التفاعلية.

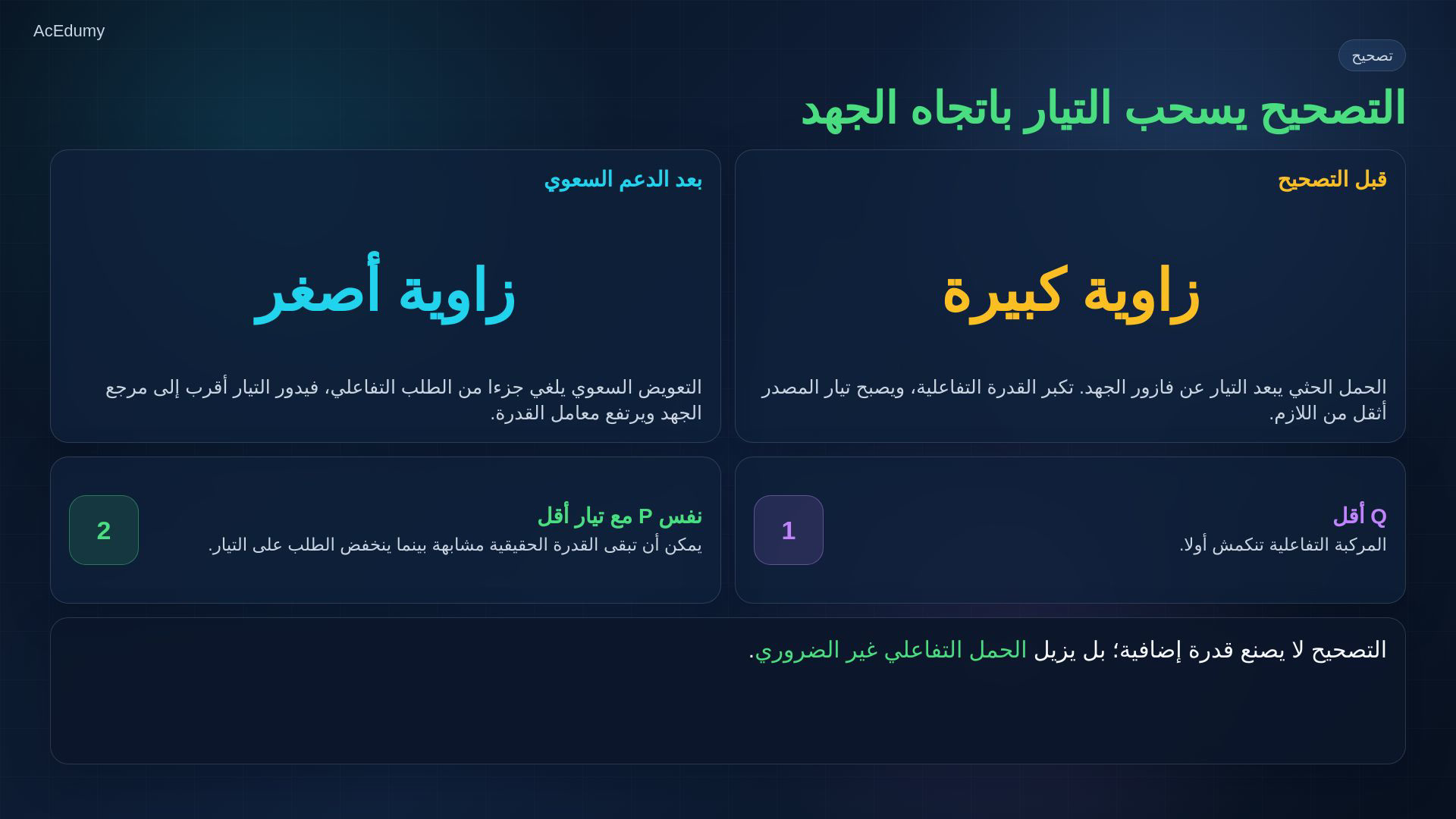

6. قلّل طلب المصدر التفاعلي بتعويض مناسب
في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.
التصحيح يقلل طلب المصدر عند ثبات الجهد والقدرة الحقيقية.
للحمل الحثي المتأخر: أضف تعويضا سعويا مناسبا على التوازي.
Q السعوية سالبة؛ تقلل Q التي يزوّدها المصدر وتقرّب تياره من طور الجهد.
لا نولد قدرة حقيقية جديدة؛ نختار التعويض دون إفراط.
نص الشرح الصوتي
لهذا يصبح تصحيح معامل القدرة مهما. إذا جعل حمل حثي التيار متأخرا كثيرا عن الجهد، يمكن أن نضيف تعويضا سعيا. هذا يقلل القدرة التفاعلية ويسحب متجه التيار أقرب إلى متجه الجهد. الهدف ليس خلق قدرة جديدة، بل تقليل الحمل التفاعلي غير الضروري.
7. اجمع القيم الفعالة والقدرة ومعاملها
في الحالة الجيبية: S قدرة مركبة، و|S| مقدار القدرة الظاهرية؛ P متوسط القدرة لا الطاقة.
RMS يصف الجهد والتيار الفعالين، كلٌّ بوحدته.
خلاصة القدرة المركبة:
$\displaystyle S=P+j Q$
معامل القدرة هنا جيب تمام فرق الطور؛ ليس كفاءة تحويل الطاقة.
التالي: انتقال القدرة العظمى في AC والمطابقة بالمرافق المركب.
نص الشرح الصوتي
آر إم إس تعطينا الجهد والتيار الفعالين. القدرة المركبة تجمع الجزء الحقيقي والجزء التفاعلي. ومعامل القدرة يخبرنا كم يتوافق التيار مع الجهد. في الدرس القادم نستخدم هذه الأفكار في انتقال القدرة العظمى في التيار المتناوب.
