Devre Teorisi 2 · Sinüzoidal sinyaller ve fazör fikri

#01 Kararlı durum, izdüşüm ekseni, tepe genliği, açısal frekans ve faz

Sinüzoidi dönen vektörle ilişkilendir; izdüşüm eksenini, frekansı ve tepe/etkin değer sözleşmesini açık tutarak fazör fikrini kur.

Soru

Özgün Türkçe sesli videonun İngilizce görselli sinüzoid ve fazör referansı.
Aynı kaynak videodan referans kare. İki sorunlu sahnede temiz özet karesi kullanılır; sinüs/kosinüs eksenleri ve tepe fazör sözleşmesi Türkçe metinde açıklanır.

Sinüzoidal kararlı durum ile geçici rejim arasındaki farkı açıkla. Burada doğrusal zamanla değişmeyen, kararlı ve ilgili frekansta sonlu kararlı cevabı bulunan bir devre düşünülür; sönmeyen serbest salınım veya rezonanstaki sınırsız büyüme tek sabit fazör varsayımıyla gizlenmez. Kaynaktaki gerçek devrelerin çoğu ifadesi bir istatistik veya tüm AC dalgalarının sinüzoidal olduğu iddiası olarak kullanılmaz; bu dersin varsayımı tek sabit frekanstır. Sinüzoidal olmayan periyodik işaretler doğrusal koşullarda ayrı harmoniklere ayrılabilir; farklı frekansların fazörleri tek sabit fazör gibi toplanamaz. V_m tepe genliği pozitif,ω=2πf pozitif açısal frekans(rad/s),f frekans(Hz),T=1/f periyot(s),φ başlangıç fazı(radyan) olsun. Açı pozitif yatay eksenden saat yönünün tersine ölçülür. z(t)=V_m exp(j(ωt+φ)) dönen vektöründe yatay izdüşüm Re z=V_m cos(ωt+φ),düşey izdüşüm Im z=V_m sin(ωt+φ); aynı açıda bu iki örnek değeri aynı değildir, aralarındaπ/2 faz farkı vardır. Özellikle açı0 iken yatayV_m,düşey0;π/2 iken yatay0,düşeyV_m. Kaynaktaki sinüs sözü sinüzoid ailesi bağlamındadır; aynı koordinat referansında sinüs ve kosinüs birebir aynı çizgi yapılmaz. Fazör V=V_m exp(jφ)=V_m(cosφ+j sinφ) zamandan bağımsızdır; v(t)=Re{V exp(jωt)} ile geri kurulur. Buradaki V karmaşık tepe fazörüdür, v(t) anlık gerilimdir; başka metinlerde RMS fazör kullanılabileceğini belirt. V_m/√2 yalnız saf sıfır ortalamalı sinüzoidin etkin değeri; DC ofsetli veya bozulmuş dalgada aynı kural uygulanmaz. DCofsetB ve tam periyot ortalaması için etkin değer√(B²+V_m²/2); dolayısıyla büyük tepe değeri otomatik eşdeğer güç veya aynı RMS demek değildir. V_m=0 için faz tanımsızdır; f=0 için T=1/f kullanılamaz. cos(ω(t−t_0)) biçiminde gecikme t_0 pozitifkenφ=−ωt_0; pozitifφ kosinüsü öne kaydırır. Derece/radyan karıştırılmaz,180dereceπradyandır; ortak frekans bilgisi fazörün dışında saklansa da kaybolmaz. Kaynak165ses-kodu/344TSX/267Manim satırı ve TRmetadata tamamen okundu, SCENES yalnız AST sabiti olarak alındı; hiçbir üretici çalıştırılmadı. Mevcut Bunnyoriginal64.960000s/7,325,764byte,SHA247b6fdd5ec0bcc3da1220e7c4a9d3bc4e4ae49294a74fdf5059b4d537fd7db4 kimliği doğrulanmış kayıt üzerinden salt-okunur alındı. Hetzner'de5MP3+timings6SHA eşit; aynı adlı TRfinal output/out ve recursive tam-ad aramasında bulunamadı, finalSHA Hetzner'e eşit iddiası yok. Beş özgün MP3/final korelasyonu.93468–.98484,başlangıç farkı32–48ms; bütün13cue sınırı ve ASR pasajı okundu,güven.8726–1. Kaynak A Si ASR asi; Fi largeASR F,bağımsızcached-small özgün/final29.876–40.356s Fey yazıyor. Her ikisi başlangıç açısı/faz tanımını koruyor; kesin yanlış sayı/telaffuz veya tam insan dinlemesi sonucu diye sunulmaz. Kaynak söz/say/MP3 değişmedi,hizalama eşiği veya TRnormalizasyonu değiştirilmedi. Beş özgün finalkaresi incelendi. Asıl TRvideo İngilizce görseller kullanıyor; bu notebookün anlatım ve formülleri Türkçe, görseller dil-bağımsız yeni üretim diye sunulmaz. Projection sahnesi düşeysin izdüşümünü cosineğrisine bağlamış ve altyazılar üst üste; parameters sahnesi açıklaması ekran dışına taşıyor. Bu iki rolde aynı TRfinalin okunaklı özetkaresi kullanılır; toplam5rolde3benzersiz referans. Tutulan fazör üçlüsü kavramsaldır: kaynak dalgacık cos(1.5x−.35),rotor farklıtracker açısında; bunlar aynı sayısal zaman örneği olarak gösterilmez. Kare yeniden çizilmedi, yeni render yok. Fazör büyüklük/faz ifadesi okunaklı; yazılan formüller yukarıdaki kosinüs/tepe/ekseni açık sözleşmeyi izler. Bu teknik kapalı taslaktır; tam insan ses/öğretim/animasyon/yayın QA bekler. Yeni TTS,ücretli üretim,model indirme,video render/upload,yayın/access/deploy/port/güvenlik/egress değişikliği yok.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

  1. 1. Sinüzoidal kararlı duruma geçiş

    Özgün Türkçe sesli videonun İngilizce görselli sinüzoid ve fazör referansı.
    Aynı kaynak videodan referans kare. İki sorunlu sahnede temiz özet karesi kullanılır; sinüs/kosinüs eksenleri ve tepe fazör sözleşmesi Türkçe metinde açıklanır.
    Zaman bölgesindeki anahtarlama ve geçici rejimden sinüzoidal kararlı duruma geçiyoruz.
    Bu derste, geçici cevabı sönmüş bir devreyi sabit frekanslı sinüzoidal kaynak altında ele alıyoruz; bütün AC kaynaklar sinüzoidal değildir.
    Fazör yöntemi, doğrusal devrenin tek frekanstaki kararlı cevabını düzenler.

    Sesli anlatım metni

    Devre Teorisi 1'de daha çok zaman bölgesindeki anahtarlama sorularını sorduk. Ama gerçek devrelerin çoğu A Si kaynaklarla çalışır ve kararlı durumda tekrar eden sinüzoidlerle uğraşır. Devre Teorisi 2 tam burada başlar.

  2. 2. Dönen vektörün yatay ve düşey izdüşümleri

    Özgün Türkçe sesli videonun İngilizce görselli sinüzoid ve fazör referansı.
    Aynı kaynak videodan referans kare. İki sorunlu sahnede temiz özet karesi kullanılır; sinüs/kosinüs eksenleri ve tepe fazör sözleşmesi Türkçe metinde açıklanır.
    Açıyı pozitif yatay eksenden saat yönünün tersine ölçersek yatay izdüşüm:
    v(t)=Vmcos⁡(ωt+φ)\displaystyle v\left(t\right)=V_{m} \cos \left(\omega t+\varphi \right)
    Aynı açının düşey izdüşümü farklı, fazı kaymış bir sinüzoiddir:
    y(t)=Vmsin⁡(ωt+φ)\displaystyle y\left(t\right)=V_{m} \sin \left(\omega t+\varphi \right)

    Sesli anlatım metni

    Temel fikir şu: bir sinüzoidal dalga, dönen bir vektörün izdüşümü gibi görülebilir. Vektör döndükçe, bir eksen üzerindeki gölgesi bildiğimiz sinüs dalgasını üretir.

  3. 3. Genlik, açısal frekans ve faz

    Özgün Türkçe sesli videonun İngilizce görselli sinüzoid ve fazör referansı.
    Aynı kaynak videodan referans kare. İki sorunlu sahnede temiz özet karesi kullanılır; sinüs/kosinüs eksenleri ve tepe fazör sözleşmesi Türkçe metinde açıklanır.
    Tepe genliği, pozitif açısal frekans ve başlangıç fazını ayrı ayrı belirtelim.
    Okun uzunluğu tepe değeridir; saf, sıfır ortalamalı sinüzoidin etkin değeri:
    Vrms=Vm2\displaystyle V_{\mathrm{rms}}=\frac{V_{m}}{\sqrt{2}}
    Açısal frekans rad/s, frekans Hz ve periyot saniye birimindedir:
    ω=2πf,T=1f\displaystyle \omega =2\pi f, T=\frac{1}{f}
    Başlangıç fazı φ, radyan cinsinden açıdır; gecikmeyi zaman kayması ile yazarsak:
    φ=−ωt0\displaystyle \varphi =-\omega t_{0}

    Sesli anlatım metni

    Bu hareketi üç büyüklük belirler. Genlik okun uzunluğunu belirler. Omega dönüş hızını belirler. Fi ise başlangıç açısını, yani fazı belirler.

  4. 4. Sabit frekansta fazör gösterimi

    Özgün Türkçe sesli videonun İngilizce görselli sinüzoid ve fazör referansı.
    Aynı kaynak videodan referans kare. İki sorunlu sahnede temiz özet karesi kullanılır; sinüs/kosinüs eksenleri ve tepe fazör sözleşmesi Türkçe metinde açıklanır.
    Ortak dönme çarpanını ayırınca fazör zamandan bağımsız kalır; frekansı yine belirtilmelidir.
    Tepe büyüklüğü ve kosinüs referansıyla karmaşık fazör:
    V=Vm(cos⁡φ+jsin⁡φ)\displaystyle V=V_{m}\left(\cos \varphi +j \sin \varphi \right)

    Sesli anlatım metni

    Her anda tüm dalgayı yeniden çizmek yerine, kararlı durum bilgisini tek bir fazörde toplayabiliriz. Fazör, genlik ve faz bilgisini kompakt bir gösterim içinde tutar.

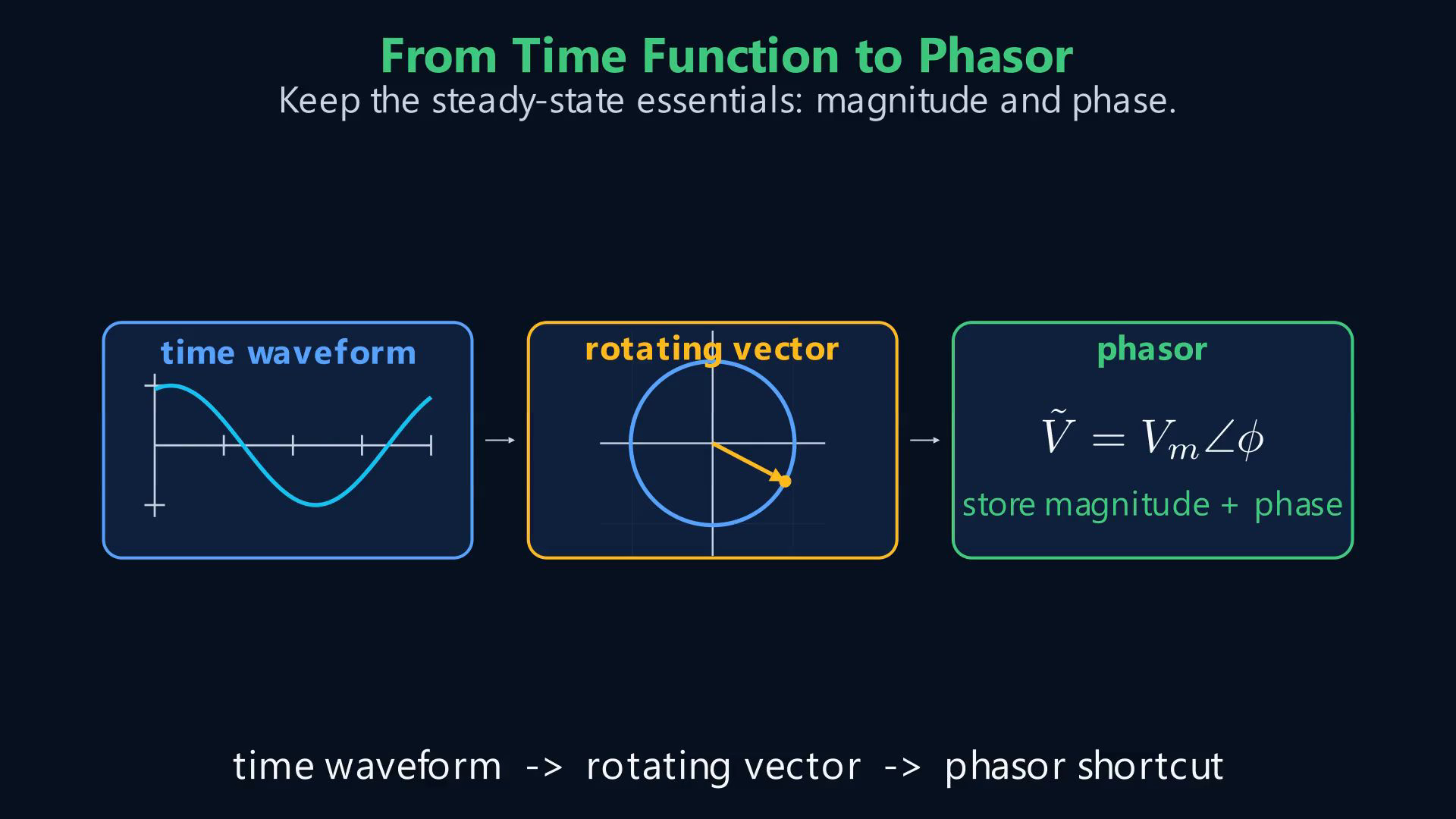

  5. 5. Zaman dalgasından karmaşık gösterime

    Özgün Türkçe sesli videonun İngilizce görselli sinüzoid ve fazör referansı.
    Aynı kaynak videodan referans kare. İki sorunlu sahnede temiz özet karesi kullanılır; sinüs/kosinüs eksenleri ve tepe fazör sözleşmesi Türkçe metinde açıklanır.
    Zaman dalgası değişir; fazör sabit frekansta genlik ve başlangıç fazını saklar. Tepe ve etkin değer sözleşmelerini karıştırmayalım.
    Sonraki adım aynı fazörü kutupsal ve dikdörtgensel karmaşık gösterimle yazmak; frekans ve işaret referanslarını korumaktır.

    Sesli anlatım metni

    Yani ana köprü şu: zaman dalgası, dönen vektör, sonra fazör. Sonraki derste fazörleri karmaşık sayı gösterimiyle yazacağız ve onları A Si analizinin dili haline getireceğiz.

Kaynak video: Devre Teorisi-2 #01 Sinüzoidal Sinyaller ve Fazör Fikri (1:04)
