Anten Teorisi · Sonsuz Hat Kaynağı ve Durağan Faz

#09 Sonsuz çizgisel kaynağın vektör potansiyeli, durağan faz noktası, faz iptali ve 1/√ρ azalan silindirik dalga

Sonsuz hat kaynağında hızlı faz iptalini kullanıp baskın bölgeyi ve 1/√ρ silindirik yayılımı çıkarın.

Soru

Sonsuz z-yönlü hat kaynağının faz haritasını, z′=z durağan noktasını, etkin ışıma bölgesini ve silindirik dalga yayılımını gösteren ders karesi. — Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.

Sonsuz z-yönlü hat kaynağının vektör potansiyeli integralini kurun; durağan faz koşuluyla en yakın kaynak bölgesini seçin ve e^(−jkρ)/√ρ biçimindeki silindirik dalga sonucunu küresel dalgayla karşılaştırın.

Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

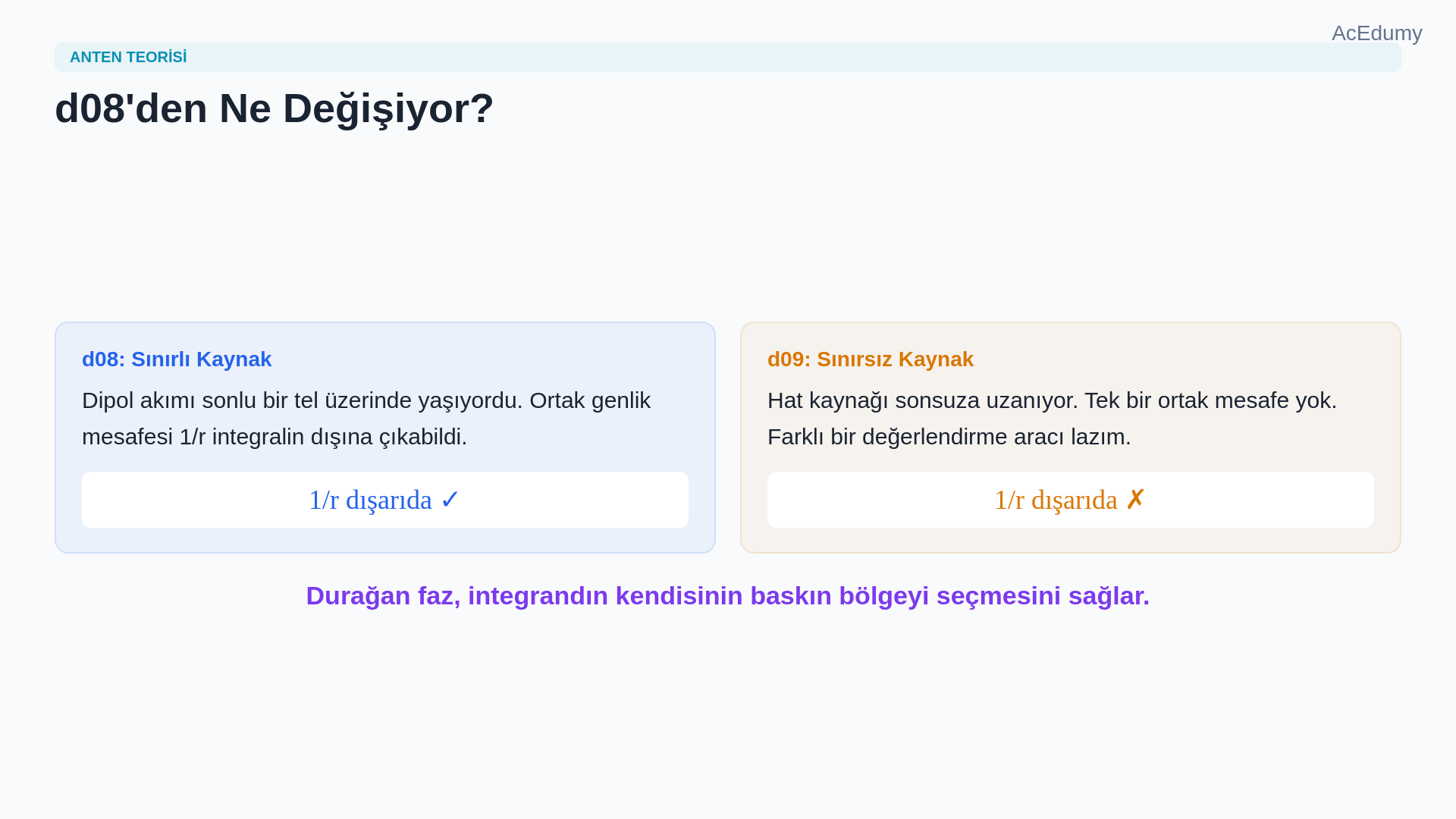

1. Sınırlı dipolde çalışan uzak alan kısayolunu hatırla
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Bir önceki derste kısa dipolu çözerken tek bir kilit gerçekten yararlandık: kaynak sınırlıydı.
Akım yalnızca sonlu bir tel parçası üzerinde yaşadığı için, ortak genlik çarpanı 1/r'yi integralin dışına çekebildik ve yalnızca kaynağa bağlı fazı içeride tuttuk.
Bu yaklaşım bize temiz sin(theta) örüntüsünü verdi.
Ama şimdi z ekseni boyunca her iki yönde sonsuza uzanan bir akım filamenti düşünelim.
Güvendiğimiz sınırlı kaynak kısayolu artık doğrudan uygulanamaz ve farklı bir değerlendirme stratejisine ihtiyacımız var.
Sesli anlatım metni
Bir önceki derste kısa dipolu çözerken tek bir kilit gerçekten yararlandık: kaynak sınırlıydı. Akım yalnızca sonlu bir tel parçası üzerinde yaşadığı için, ortak genlik çarpanı bir bölü r'yi integralin dışına çekebildik ve yalnızca kaynağa bağlı fazı içeride tuttuk. Bu yaklaşım bize temiz sinüs theta örüntüsünü verdi. Ama şimdi z ekseni boyunca her iki yönde sonsuza uzanan bir akım filamenti düşünelim. Güvendiğimiz sınırlı kaynak kısayolu artık doğrudan uygulanamaz ve farklı bir değerlendirme stratejisine ihtiyacımız var.

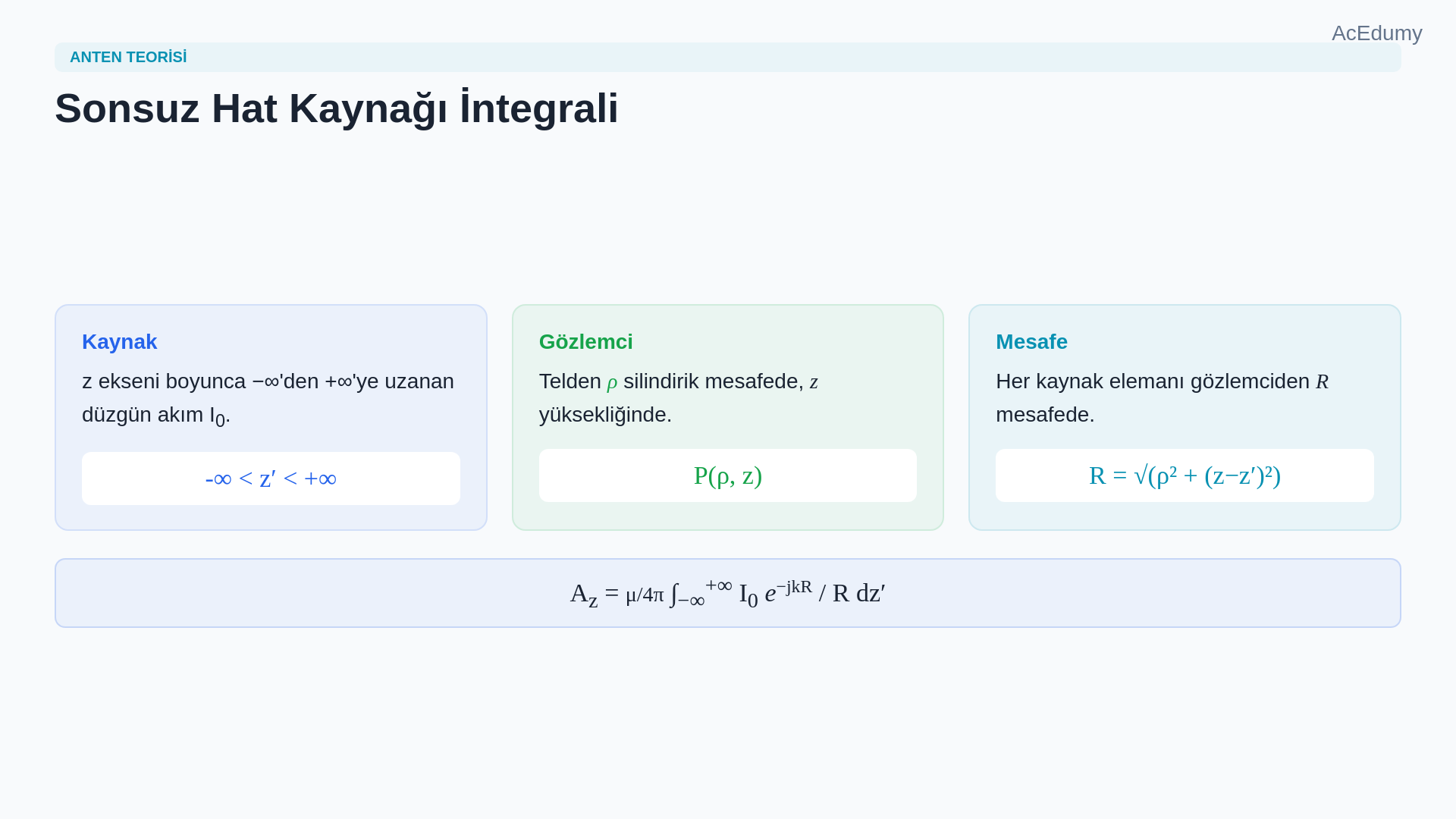

2. Sonsuz hat kaynağının vektör potansiyeli integralini kur
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Sonsuz hat kaynağını z ekseni boyunca yerleştirelim; düzgün bir I₀ akımı taşısın.
Gözlemci telden ρ silindirik mesafede duruyor.
Vektör potansiyel (vector potential) integrali artık eksi sonsuzdan artı sonsuza uzanıyor.
z üssü yüksekliğindeki her kaynak elemanı, e⁽−jkR)/R çekirdeği üzerinden katkı sağlar; burada R=√[ρ²+(z−z′)²] demektir.
Bu integrali yazmak basittir.
Asıl soru, sınırları sonsuza uzanan bir integralden nasıl kullanılabilir bir kapalı form cevap çıkaracağımızdır.
Sesli anlatım metni
Sonsuz hat kaynağını z ekseni boyunca yerleştirelim; düzgün bir I sıfır akımı taşısın. Gözlemci telden rho silindirik mesafede duruyor. Vektör potansiyel (vector potential) integrali artık eksi sonsuzdan artı sonsuza uzanıyor. z üssü yüksekliğindeki her kaynak elemanı, e üzeri eksi j k R bölü R çekirdeği üzerinden katkı sağlar; burada R, rho kare artı z eksi z üssü karenin karekökü demektir. Bu integrali yazmak basittir. Asıl soru, sınırları sonsuza uzanan bir integralden nasıl kullanılabilir bir kapalı form cevap çıkaracağımızdır.

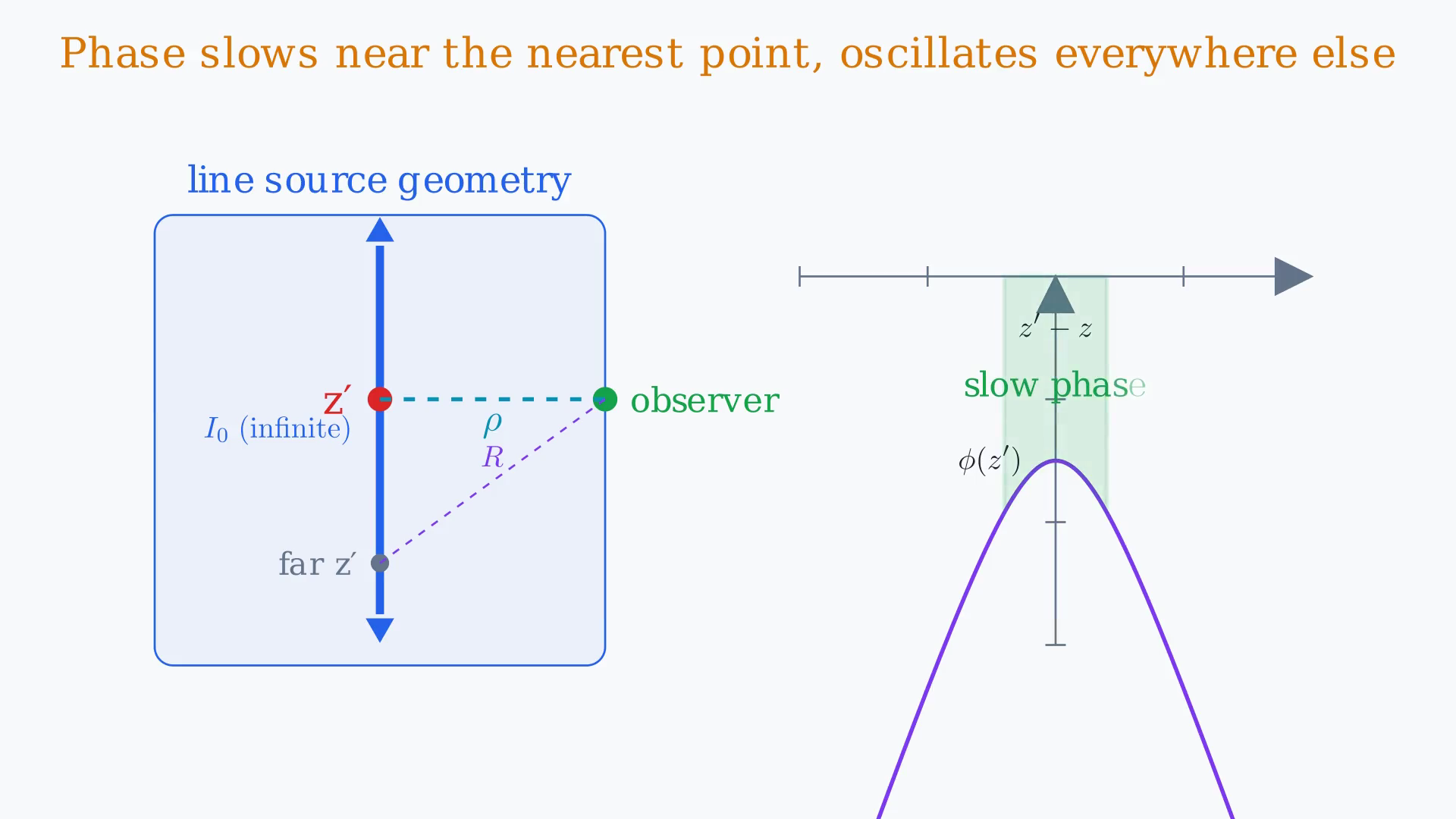

3. Faz haritasında uzak katkıların iptalini gör
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Faz fonksiyonu −kR'yi, z üssünün fonksiyonu olarak çizelim.
Gözlemcinin kendi yüksekliği z'nin yakınında faz yavaş değişir çünkü R minimum değeri rho'ya yakındır.
Ama z üssü o noktadan uzaklaştıkça R büyür ve faz dik şekilde düşer.
İntegrand giderek daha hızlı salınır.
Bu hızlı salınımlar, artı ve eksi katkıların neredeyse tam olarak birbirini iptal etmesi demektir.
Yalnızca en yakın noktanın çevresindeki yavaş fazlı komşuluk integrale tutarlı biçimde katkı sağlar.
Sesli anlatım metni
Faz fonksiyonu eksi k çarpı R'yi, z üssünün fonksiyonu olarak çizelim. Gözlemcinin kendi yüksekliği z'nin yakınında faz yavaş değişir çünkü R minimum değeri rho'ya yakındır. Ama z üssü o noktadan uzaklaştıkça R büyür ve faz dik şekilde düşer. İntegrand giderek daha hızlı salınır. Bu hızlı salınımlar, artı ve eksi katkıların neredeyse tam olarak birbirini iptal etmesi demektir. Yalnızca en yakın noktanın çevresindeki yavaş fazlı komşuluk integrale tutarlı biçimde katkı sağlar.

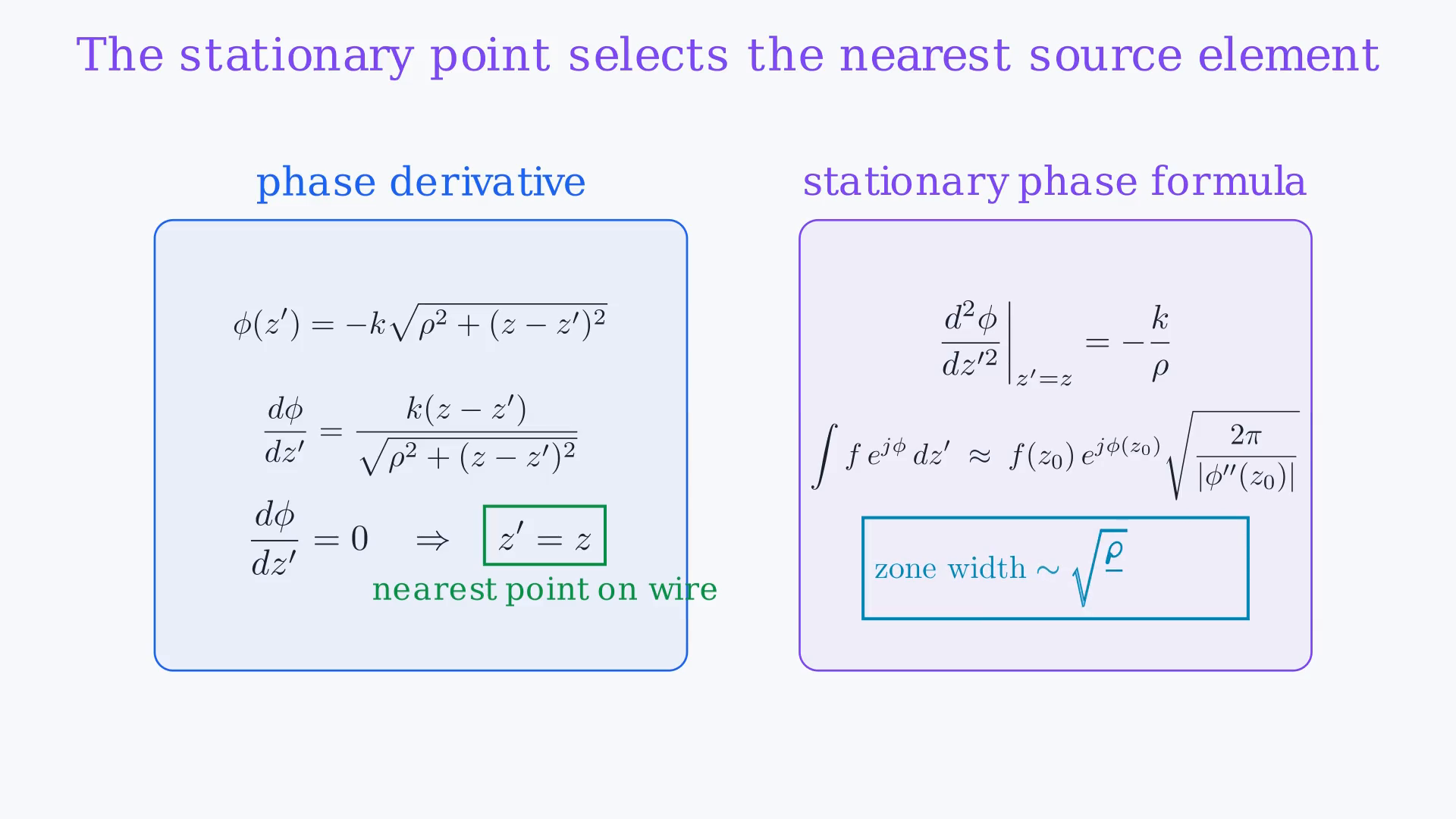

4. dφ/dz′=0 koşuluyla en yakın noktayı bul
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Durağan faz (stationary phase) yöntemi bu gözlemi formüle döker.
Faz fonksiyonunun z üssüne göre türevini sıfıra eşitleyin.
Bizim mesafe yasası için eksi k R'nin türevi, z′=z olduğunda sıfırlanır; yani gözlemcinin kendi yüksekliği.
Bu, telin en yakın noktasıdır.
İkinci türev orada −k/ρ'ya eşittir ve bu bize katkı sağlayan bölgenin ne kadar dar olduğunu söyler.
Daha büyük bir rho daha geniş bir komşuluğun katkı sağlaması, daha kısa dalga boyu ise bölgenin daralması anlamına gelir.
Sesli anlatım metni
Durağan faz (stationary phase) yöntemi bu gözlemi formüle döker. Faz fonksiyonunun z üssüne göre türevini sıfıra eşitleyin. Bizim mesafe yasası için eksi k R'nin türevi, z üssü z'ye eşit olduğunda sıfırlanır; yani gözlemcinin kendi yüksekliği. Bu, telin en yakın noktasıdır. İkinci türev orada eksi k bölü rho'ya eşittir ve bu bize katkı sağlayan bölgenin ne kadar dar olduğunu söyler. Daha büyük bir rho daha geniş bir komşuluğun katkı sağlaması, daha kısa dalga boyu ise bölgenin daralması anlamına gelir.

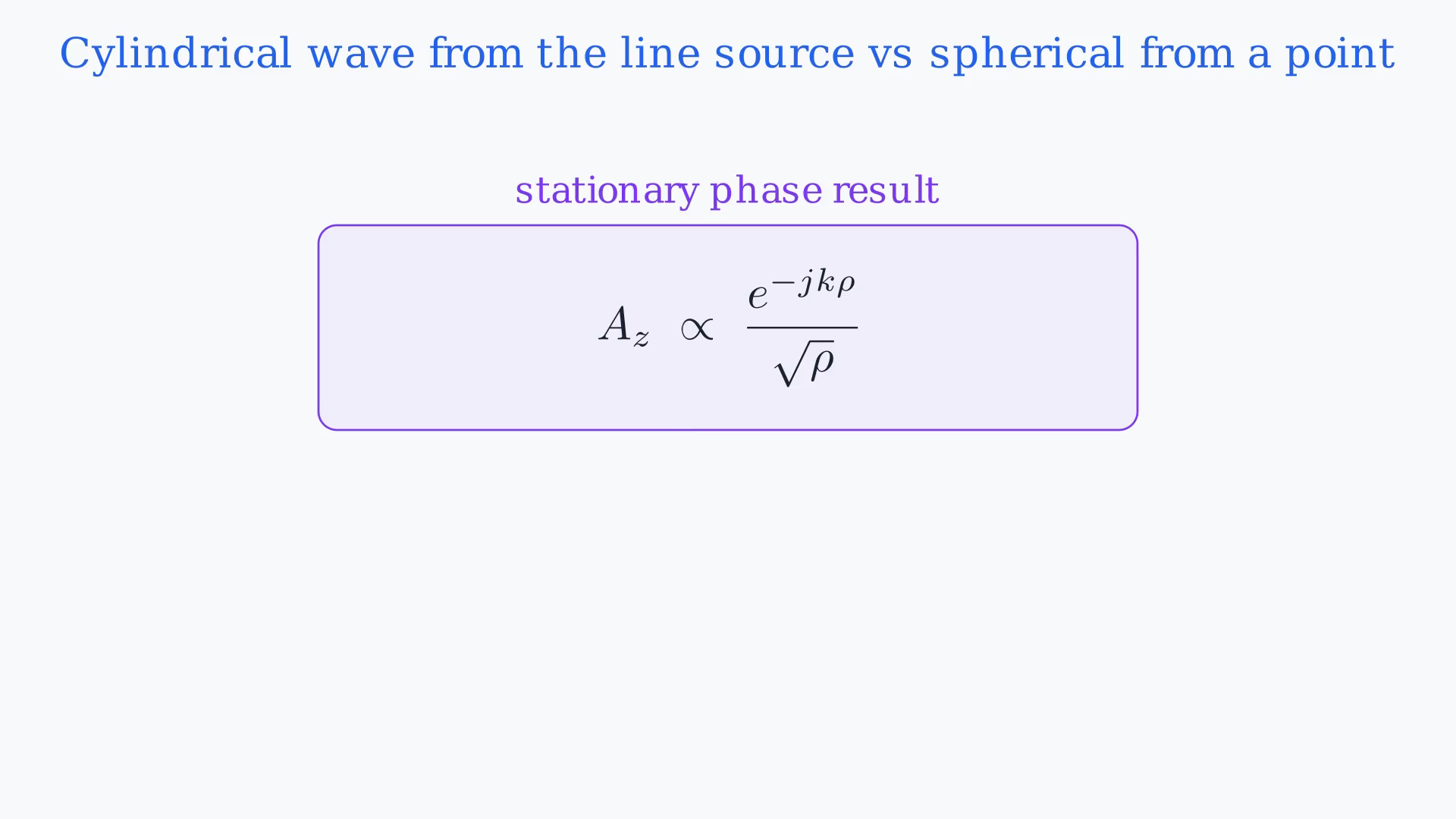

5. e^(−jkρ)/√ρ silindirik dalga sonucunu çıkar
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Durağan faz yaklaşımını uyguladığımızda vektör potansiyel, e⁽−jkρ)/√ρ ile orantılı çıkar.
Bunu sınırlı dipol sonucuyla karşılaştıralım; orada cevap e⁽−jkr)/r idi.
Sonsuz hat kaynağı bir silindirik dalga (cylindrical wave) üretir.
Enerji kürelerin değil silindirlerin üzerinde yayılır; dolayısıyla genlik bir bölü r yerine 1/√ρ ile azalır.
Bu daha yavaş azalma, hat kaynağının tüm uzunluğu boyunca tutarlı ışıma sürdürmesini yansıtır.
Sesli anlatım metni
Durağan faz yaklaşımını uyguladığımızda vektör potansiyel, e üzeri eksi j k rho bölü rho'nun karekökü ile orantılı çıkar. Bunu sınırlı dipol sonucuyla karşılaştıralım; orada cevap e üzeri eksi j k r bölü r idi. Sonsuz hat kaynağı bir silindirik dalga (cylindrical wave) üretir. Enerji kürelerin değil silindirlerin üzerinde yayılır; dolayısıyla genlik bir bölü r yerine bir bölü kök rho ile azalır. Bu daha yavaş azalma, hat kaynağının tüm uzunluğu boyunca tutarlı ışıma sürdürmesini yansıtır.

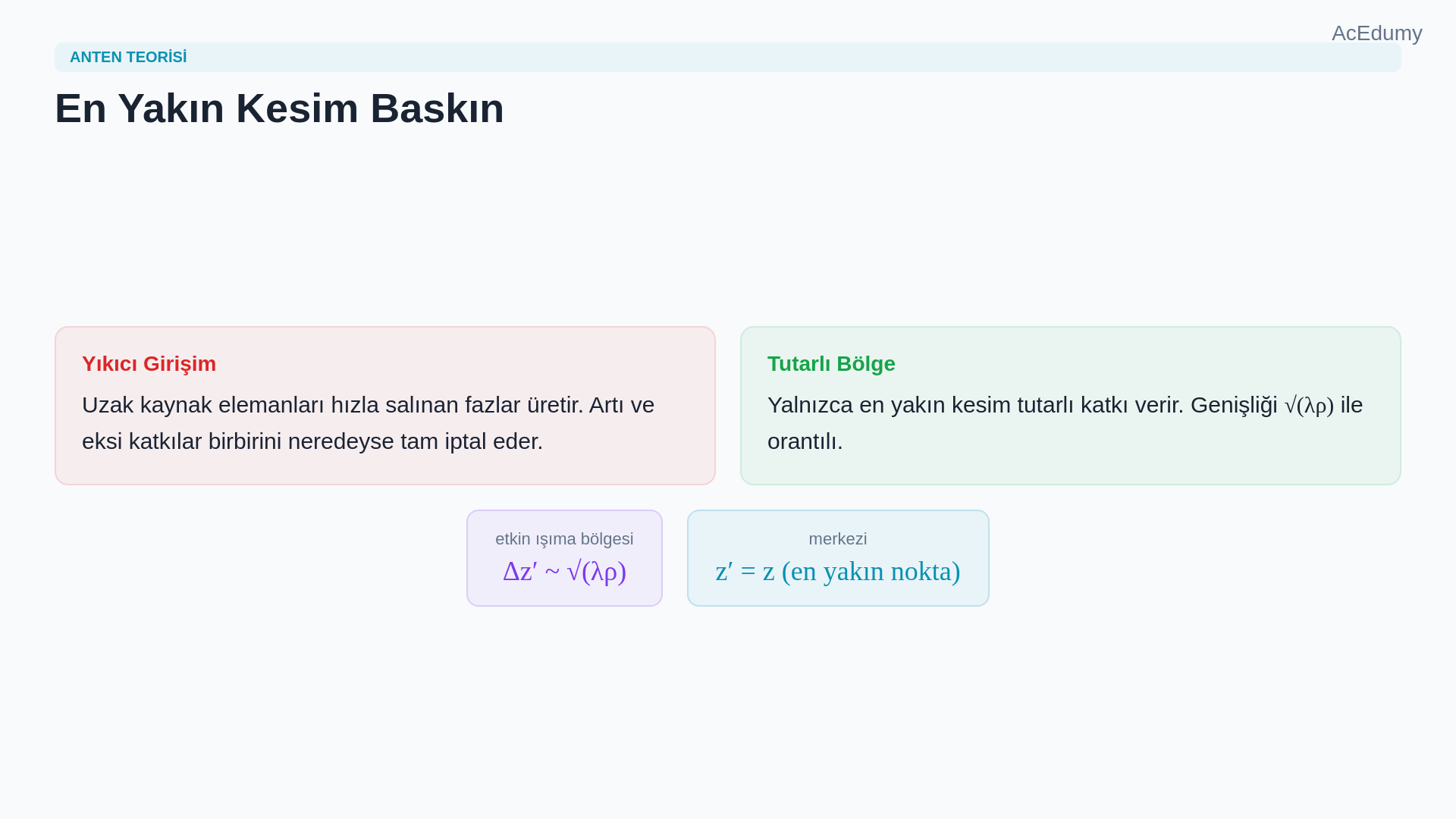

6. Etkin ışıma bölgesini √(λρ) ölçeğiyle yorumla
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Fiziksel tablo şık biçimde basittir.
Tel sonsuza uzansa da, herhangi bir gözlem noktasındaki ışıma ağırlıklı olarak en yakın kesimden gelir.
Telin uzak kısımları hızla salınan fazlar üreterek yıkıcı girişim (destructive interference) yoluyla birbirini iptal eder.
Etkin ışıma bölgesi en yakın noktada merkezlenir ve karakteristik genişliği √(λρ) ölçeğiyle orantılıdır.
Sesli anlatım metni
Fiziksel tablo şık biçimde basittir. Tel sonsuza uzansa da, herhangi bir gözlem noktasındaki ışıma ağırlıklı olarak en yakın kesimden gelir. Telin uzak kısımları hızla salınan fazlar üreterek yıkıcı girişim (destructive interference) yoluyla birbirini iptal eder. Etkin ışıma bölgesi en yakın noktada merkezlenir ve karakteristik genişliği dalga boyu ile mesafenin çarpımının kareköküyle orantılıdır.

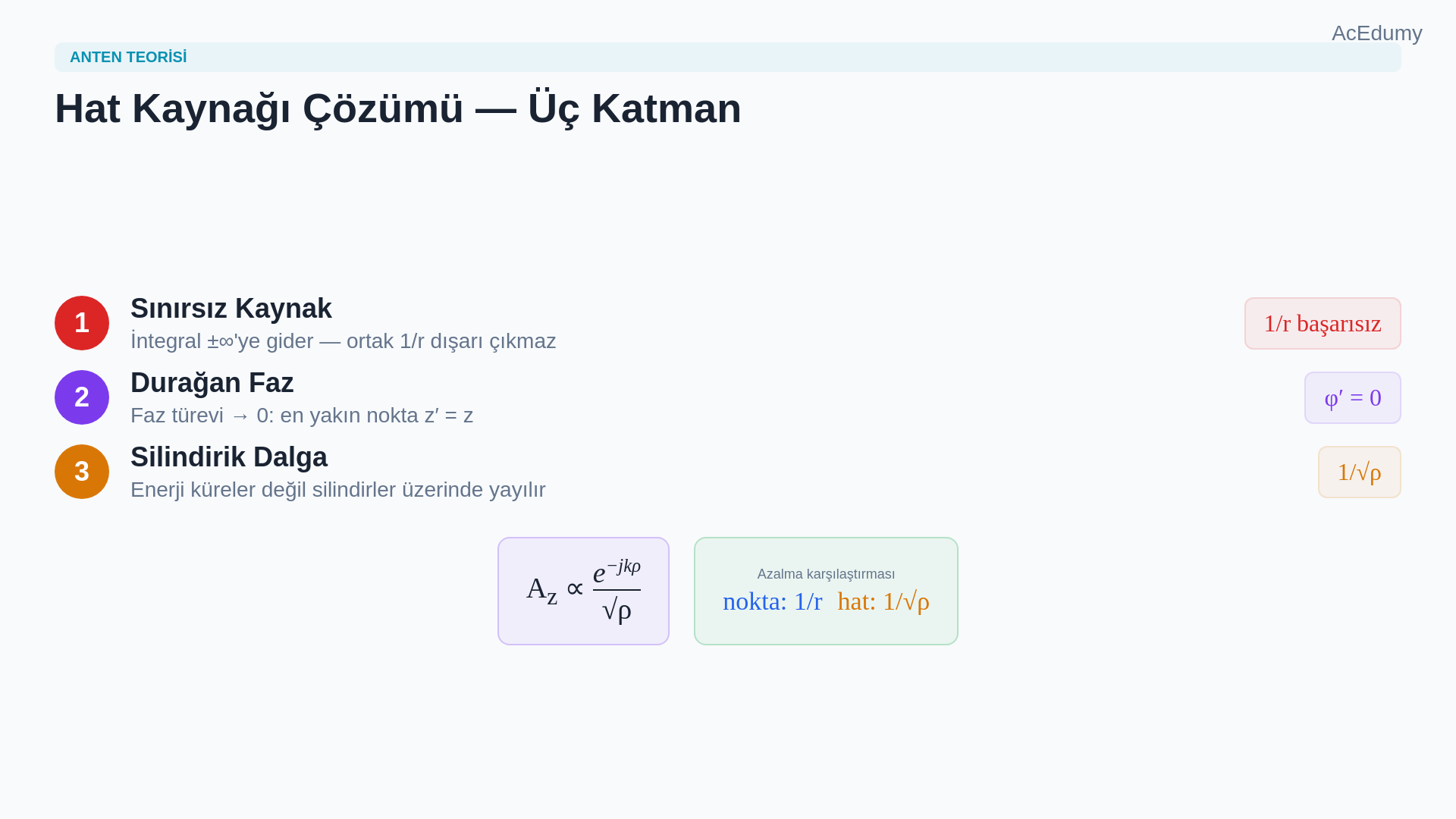

7. Sonsuz hat çözümünün üç katmanını özetle
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Durağan faz yöntemiyle sonsuz hat kaynağı çözümü üç katmanda özetlenebilir.
Birincisi, kaynak sınırsızdır; dolayısıyla 1/r'yi dışarı çekmek işe yaramaz.
İkincisi, durağan faz yöntemi en yakın kaynak noktası çevresindeki baskın katkı bölgesini belirler.
Üçüncüsü, sonuç 1/√ρ azalmalı silindirik dalgadır ve bu sonsuz geometrinin silindirik simetrisine uygundur.
Sesli anlatım metni
Durağan faz yöntemiyle sonsuz hat kaynağı çözümü üç katmanda özetlenebilir. Birincisi, kaynak sınırsızdır; dolayısıyla bir bölü r'yi dışarı çekmek işe yaramaz. İkincisi, durağan faz yöntemi en yakın kaynak noktası çevresindeki baskın katkı bölgesini belirler. Üçüncüsü, sonuç bir bölü kök rho azalmalı silindirik dalgadır ve bu sonsuz geometrinin silindirik simetrisine uygundur.

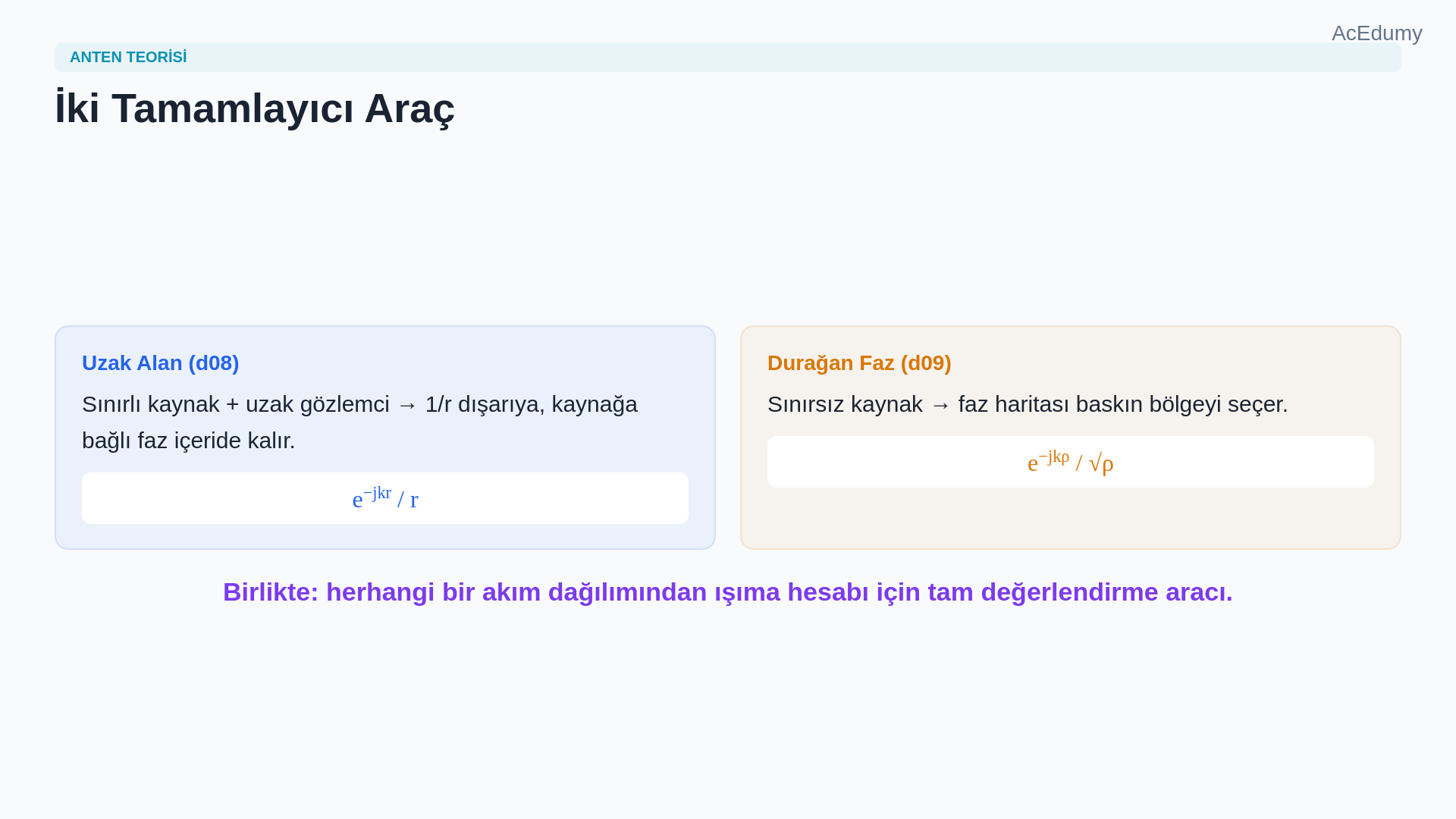

8. Uzak alan ve durağan fazı tek araç setinde birleştir
Hızla salınan uzak katkılar iptal olur; en yakın durağan faz bölgesi e^(−jkρ)/√ρ silindirik dalgasını belirler.
Bu ders ve bir önceki ders tamamlayıcı bir çift oluşturur.
Uzak alan yaklaşımı, sınırlı kaynakları ortak bir gözlemci mesafesinden yararlanarak ele alır.
Durağan faz yöntemi ise genişletilmiş kaynakları, faz haritasının önemli bölgeyi seçmesine izin vererek ele alır.
Birlikte, herhangi bir akım dağılımından ışıma hesabı için tam değerlendirme araç setini oluştururlar.
Sesli anlatım metni
Bu ders ve bir önceki ders tamamlayıcı bir çift oluşturur. Uzak alan yaklaşımı, sınırlı kaynakları ortak bir gözlemci mesafesinden yararlanarak ele alır. Durağan faz yöntemi ise genişletilmiş kaynakları, faz haritasının önemli bölgeyi seçmesine izin vererek ele alır. Birlikte, herhangi bir akım dağılımından ışıma hesabı için tam değerlendirme araç setini oluştururlar.
