#01 Kuvvet ve Bileşenleri

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

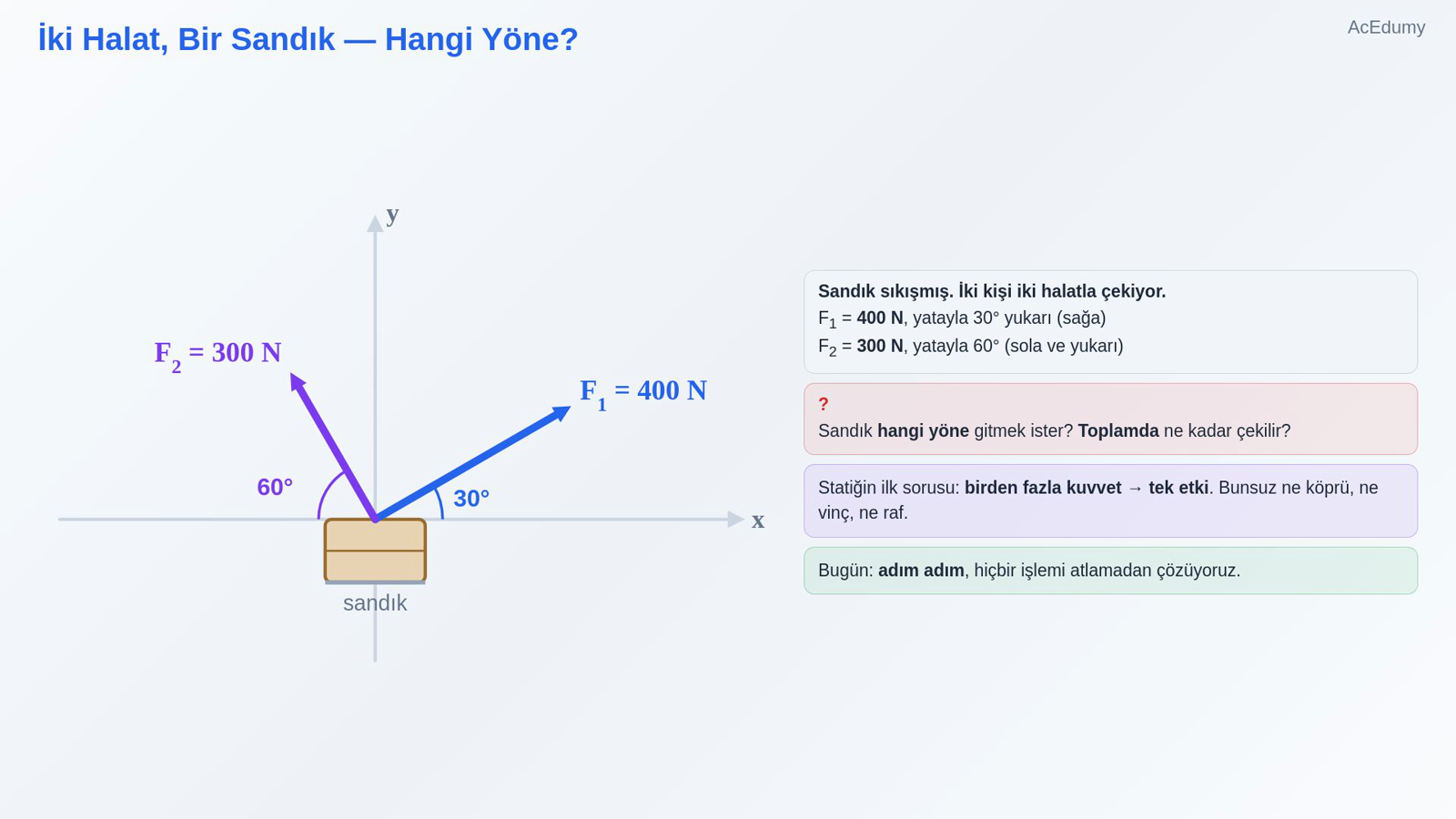

1. 1. İki Halat, Bir Sandık — Hangi Yöne?



   F₁ = 400 N, yatayla 30° yukarı (sağa)

   F₂ = 300 N, yatayla 60° (sola ve yukarı)

   Statiğin ilk sorusu: birden fazla kuvvet → tek etki. Bunsuz ne köprü, ne vinç, ne raf.

   Bugün: adım adım, hiçbir işlemi atlamadan çözüyoruz.

   Sesli anlatım metni

   Bir sandık yerde sıkışmış; iki kişi iki halatla çekiyor. Biri 400 Newton ile, halatı yatayla 30 derece yukarı doğru tutarak. Öteki 300 Newton ile, sola ve yukarı; onun halatı yatayla 60 derece yapıyor. Soru şu: sandık hangi yöne gitmek ister ve toplamda ne kadar kuvvetle çekilir? İşte statik mekaniğin ilk sorusu tam olarak bu: birden fazla kuvveti tek bir etkiye indirmek. Bunu yapamadan ne bir köprü hesaplayabilirsin, ne bir vinç, ne de basit bir raf konsolu. Bugünkü dersin sonunda bu soruyu adım adım, hiçbir işlemi atlamadan çözeceğiz. Ama önce kuvvetin gerçekte ne olduğuna dürüstçe bakalım.

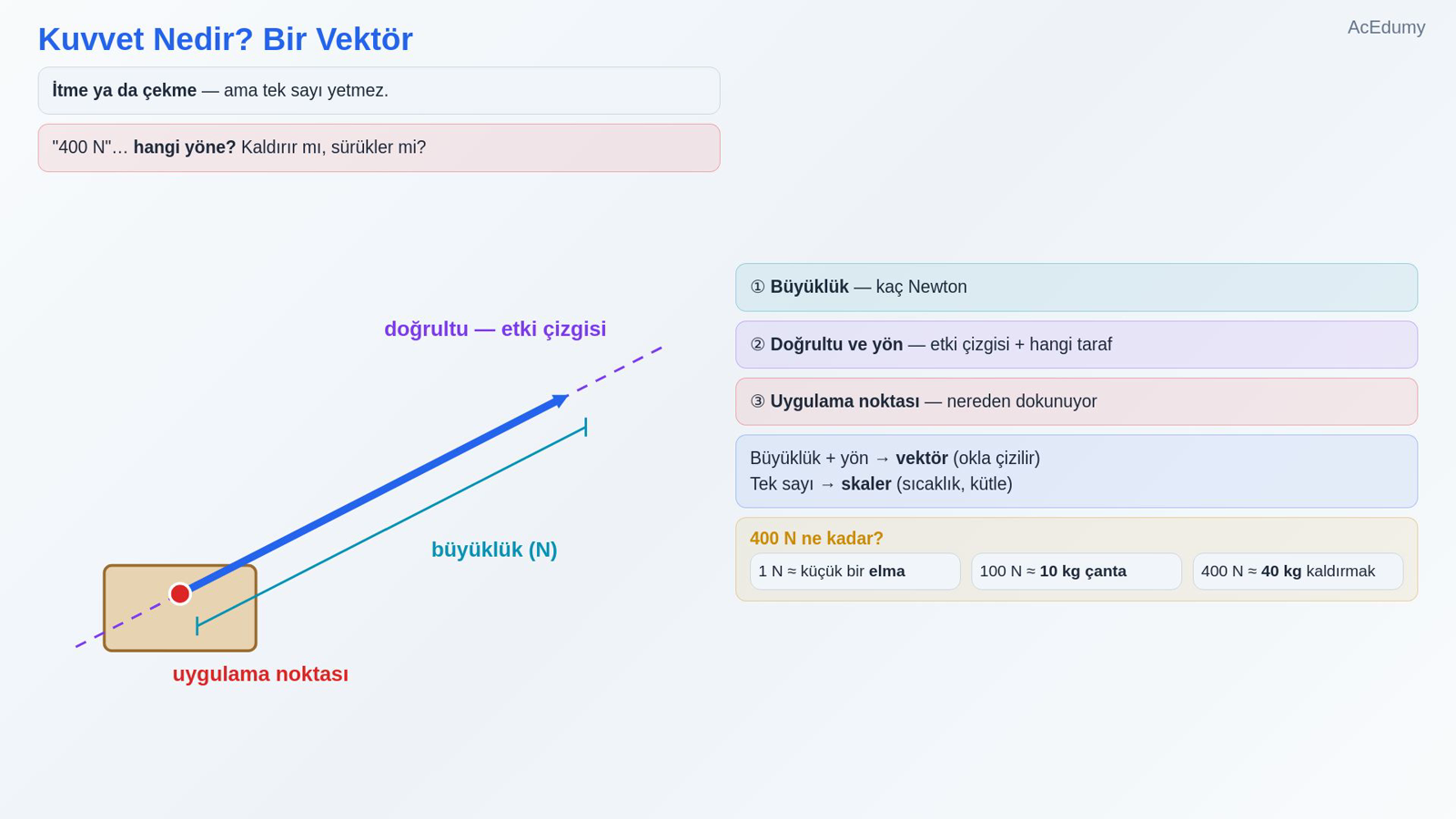

2. 2. Kuvvet Nedir? Bir Vektör



   ① Büyüklük — kaç Newton

   ② Doğrultu ve yön — etki çizgisi + hangi taraf

   ③ Uygulama noktası — nereden dokunuyor

   400 N ne kadar?

   1 N ≈ küçük bir elma

   100 N ≈ 10 kg çanta

   400 N ≈ 40 kg kaldırmak

   Sesli anlatım metni

   Kuvvet dediğimiz şey bir itme ya da çekmedir. Ama tek bir sayı onu anlatmaya yetmez. 'Halatı 400 Newton ile çekiyorum' dediğinde aklıma hemen şu soru gelir: hangi yöne? Yukarı mı çekiyorsun, yana mı? Aynı 400 Newton, yöne göre sandığı ya kaldırır ya da sürükler. Demek ki kuvvetin üç kimliği var. Bir: büyüklüğü, yani kaç Newton olduğu. İki: doğrultusu ve yönü, yani hangi çizgi üzerinde etkidiği ve o çizgide hangi tarafa baktığı. Üç: uygulama noktası, yani cisme nereden dokunduğu. Hem büyüklüğü hem yönü olan niceliklere vektör diyoruz ve bir okla çizeriz. Sıcaklık ya da kütle gibi tek sayıyla anlatılan niceliklere ise skaler deriz. Peki 400 Newton ne kadar bir şey? Küçük bir sezgi verelim. Bir Newton, avucundaki küçük bir elmanın ağırlığı kadardır. 100 Newton, yaklaşık 10 kilogramlık bir çantayı taşımak demektir. Yani 400 Newton, 40 kiloluk bir yükü kaldıracak kadar bir çekmedir. Ciddi bir kuvvet, ama iki kişinin rahatlıkla yapabileceği bir iş.

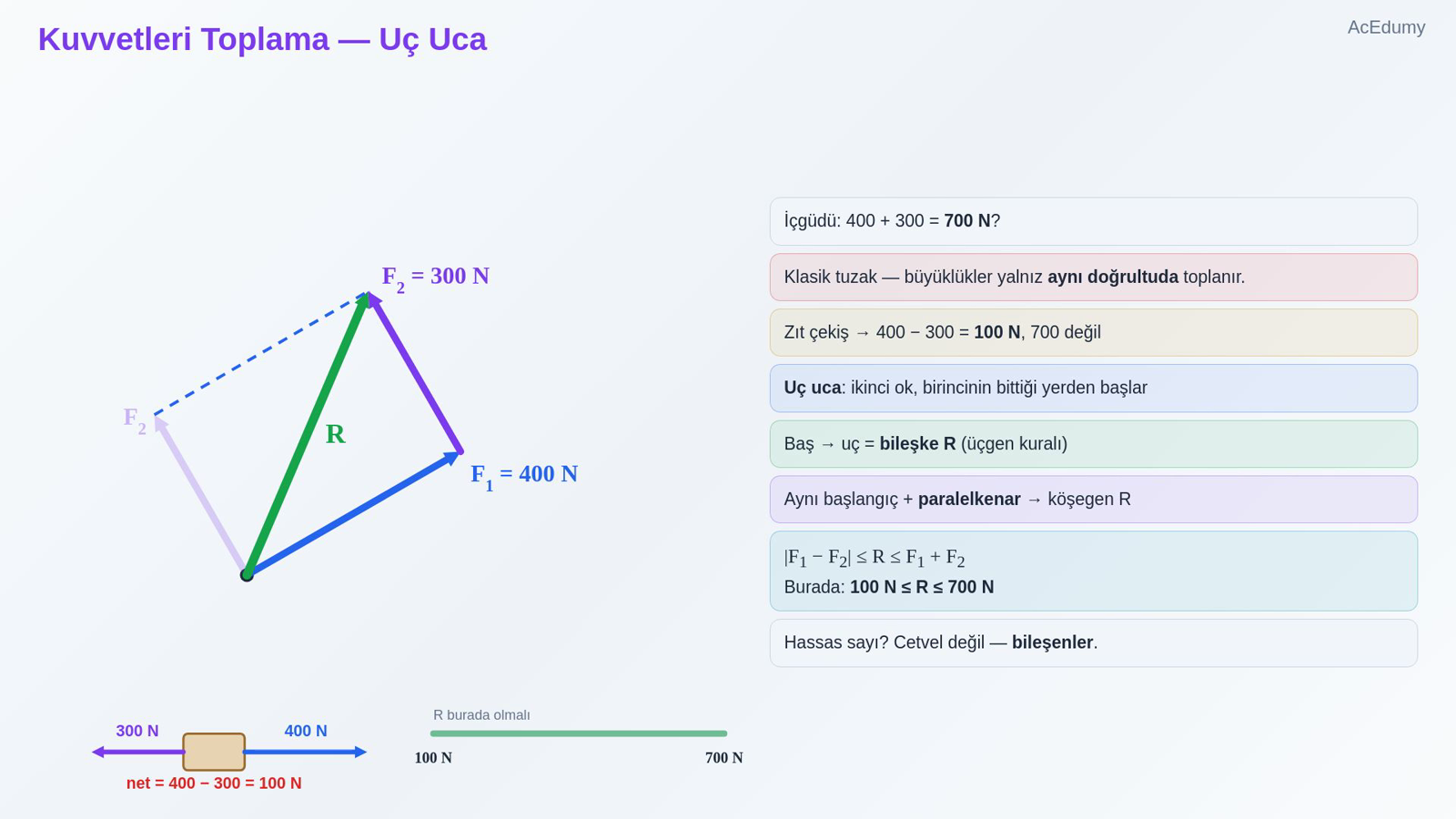

3. 3. Kuvvetleri Toplama — Uç Uca



   Klasik tuzak — büyüklükler yalnız aynı doğrultuda toplanır.

   $\displaystyle |F₁ - F₂| \le R \le F₁ + F₂$

   Burada:

   $\displaystyle 100 N \le R \le 700 N$

   Hassas sayı? Cetvel değil — bileşenler.

   Sesli anlatım metni

   Peki iki kuvveti nasıl toplarız? İlk içgüdü çoğu öğrencide şudur: 400 artı 300, 700 Newton. İşte klasik tuzak tam olarak bu. Kuvvetler aynı doğrultuda değilse büyüklüklerini düz toplayamazsın. Düşün: iki halat tam zıt yönde çekseydi sandık yerinden zor kımıldardı; toplam 700 değil 100 olurdu. Doğru yol şu: okları uç uca ekle. İkinci ok, birincinin bittiği yerden başlar; en baştan en uca çizdiğin ok ise bileşke kuvvettir. Buna üçgen kuralı deriz. İki oku aynı noktadan başlatıp paralelkenar tamamlarsan, köşegen aynı bileşkeyi verir. Buna da paralelkenar kuralı deriz. Bir kural aklında kalsın: bileşke her zaman iki büyüklüğün toplamıyla farkı arasında bir yerdedir. Bizim örnekte 100 ile 700 arasında. Peki bu çizimden hassas bir sayıyı nasıl çıkaracağız? Cetvelle değil, hesapla. Bunun için kuvveti parçalara ayırmayı öğreneceğiz.

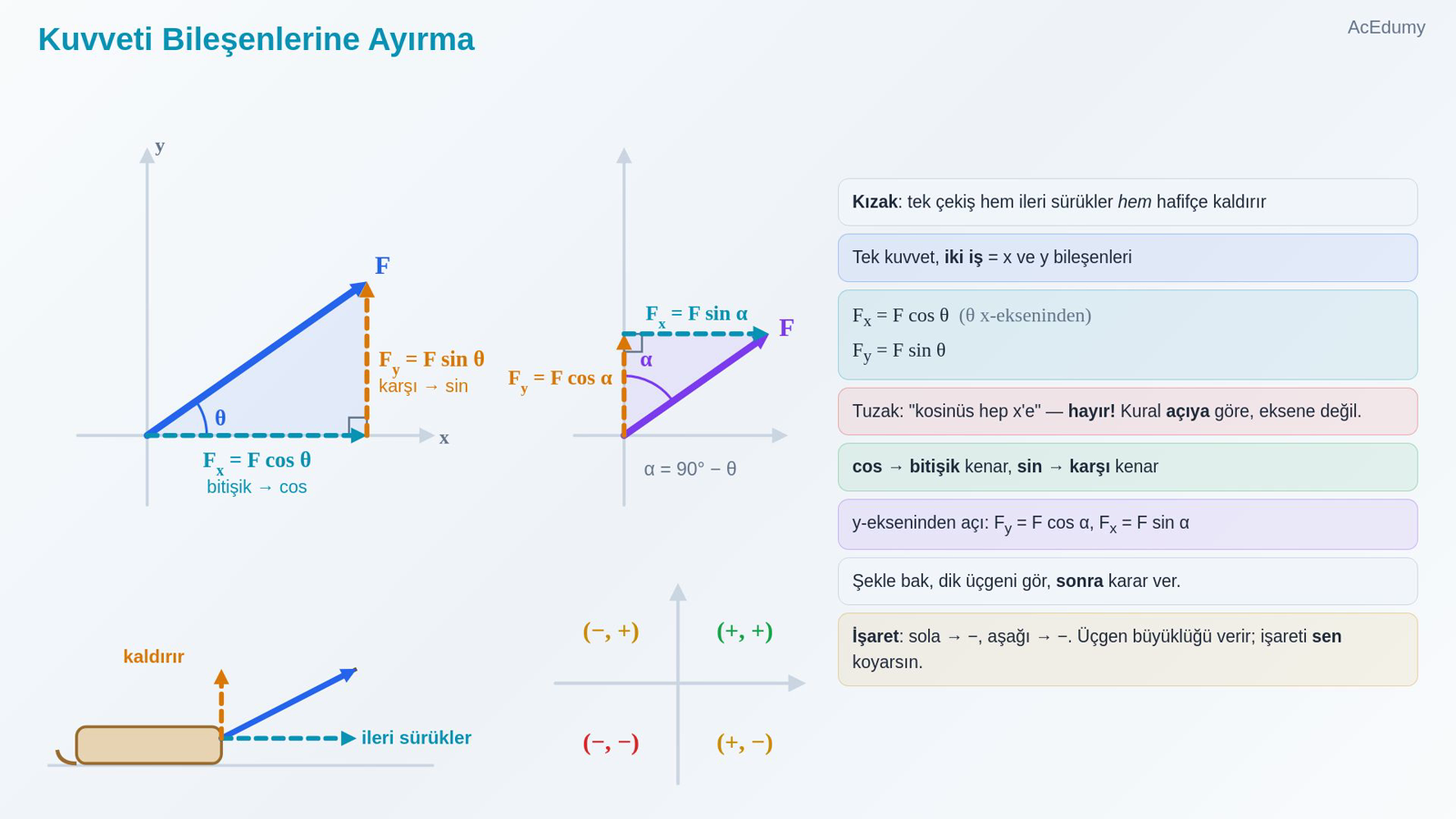

4. 4. Kuvveti Bileşenlerine Ayırma



   Kızak: tek çekiş hem ileri sürükler hem hafifçe kaldırır

   Fₓ = F cos θ (θ x-ekseninden)

   $\displaystyle F_{y} = F \sin \theta$

   Tuzak: "kosinüs hep x'e" — hayır! Kural açıya göre, eksene değil.

   Şekle bak, dik üçgeni gör, sonra karar ver.

   İşaret: sola → −, aşağı → −. Üçgen büyüklüğü verir; işareti sen koyarsın.

   Sesli anlatım metni

   Bir kuvveti birbirine dik iki doğrultuya ayırmaya, bileşenlerine ayırma diyoruz. Sezgisi şu: bir kızağı ipten yukarı doğru eğik çekersen, çekişinin bir kısmı kızağı ileri sürükler, bir kısmı da onu yerden hafifçe kaldırır. Tek bir kuvvet, iki iş yapıyor. İşte o iki iş, x ve y bileşenleridir. Hesabı şöyle: kuvvet F, x ekseniyle teta açısı yapıyorsa, x bileşeni F çarpı kosinüs teta; y bileşeni F çarpı sinüs teta. Şimdi asıl tuzak: 'kosinüs hep x'e gider' diye ezberleme. Kural açıya göredir, eksene göre değil. Kosinüs, açının bitişik kenarına gider; sinüs, karşı kenarına. Açı y ekseninden ölçülmüşse bu kez y bileşeni kosinüs ile, x bileşeni sinüs ile bulunur. Şekle bak, dik üçgeni gör, sonra karar ver. Bir de işaret meselesi var: bileşen sola bakıyorsa eksi, aşağı bakıyorsa eksi. Dik üçgen sana yalnızca büyüklüğü verir; işareti sen koyarsın.

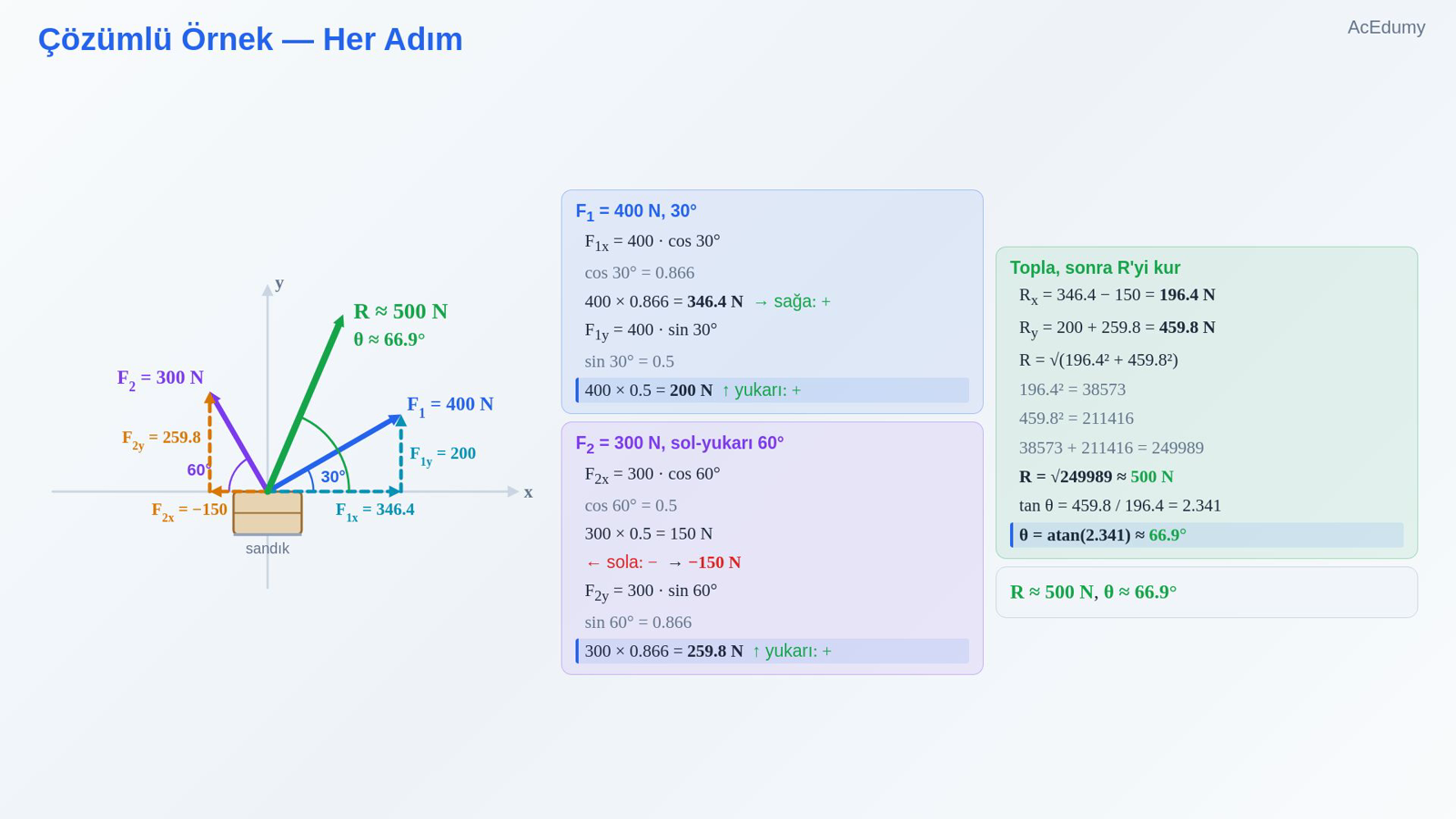

5. 5. Çözümlü Örnek — Her Adım



   $\displaystyle F₁ₓ = 400 \cdot \cos 30^{\circ}$

   $\displaystyle \cos 30^{\circ} = 0.866$

   400 × 0.866 = 346.4 N → sağa: +

   $\displaystyle F_{1y} = 400 \cdot \sin 30^{\circ}$

   $\displaystyle \sin 30^{\circ} = 0.5$

   400 × 0.5 = 200 N ↑ yukarı: +

   $\displaystyle F₂ₓ = 300 \cdot \cos 60^{\circ}$

   $\displaystyle \cos 60^{\circ} = 0.5$

   $\displaystyle 300 \times 0.5 = 150 N$

   ← sola: − → −150 N

   $\displaystyle F_{2y} = 300 \cdot \sin 60^{\circ}$

   $\displaystyle \sin 60^{\circ} = 0.866$

   300 × 0.866 = 259.8 N ↑ yukarı: +

   $\displaystyle Rₓ = 346.4 - 150 = 196.4 N$

   $\displaystyle R_{y} = 200 + 259.8 = 459.8 N$

   $\displaystyle R = \sqrt{196.4² + 459.8²}$

   $\displaystyle 196.4² = 38573$

   $\displaystyle 459.8² = 211416$

   $\displaystyle 38573 + 211416 = 249989$

   $\displaystyle R = \surd 249989 \approx 500 N$

   $\displaystyle \tan \theta =\frac{ 459.8 }{ 196.4 }= 2.341$

   $\displaystyle \theta = a\tan \left(2.341\right) \approx 66.9^{\circ}$

   Sesli anlatım metni

   Şimdi sorumuzu çözelim. Birinci kuvvet 400 Newton, x ekseniyle 30 derece. x bileşeni: 400 çarpı kosinüs 30 derece. Kosinüs 30 derece 0.866. 400 çarpı 0.866 eşittir 346.4 Newton. Sağa bakıyor, artı. y bileşeni: 400 çarpı sinüs 30 derece. Sinüs 30 derece 0.5. 400 çarpı 0.5 eşittir 200 Newton. Yukarı, artı. İkinci kuvvet 300 Newton; sola ve yukarı, yatayla 60 derece. x bileşeni: 300 çarpı kosinüs 60 derece. Kosinüs 60 derece 0.5. 300 çarpı 0.5 eşittir 150 Newton. Ama sola bakıyor; o yüzden eksi 150. y bileşeni: 300 çarpı sinüs 60 derece. Sinüs 60 derece 0.866. 300 çarpı 0.866 eşittir 259.8 Newton. Yukarı, artı. Şimdi toplayalım. x'ler: 346.4 eksi 150 eşittir 196.4 Newton. y'ler: 200 artı 259.8 eşittir 459.8 Newton. Bileşkenin büyüklüğü Pisagor'dan gelir: karekök içinde 196.4'ün karesi artı 459.8'in karesi. 196.4'ün karesi 38573. 459.8'in karesi 211416. Toplam 249989. Karekökü yaklaşık 500 Newton. Yön için: tanjant teta eşittir 459.8 bölü 196.4, yani 2.341. Bunun arktanjantı yaklaşık 66.9 derece. Demek ki sandık, yatayla 66.9 derece yukarı yönde, 500 Newton'luk tek bir kuvvetle çekiliyormuş gibi davranır.

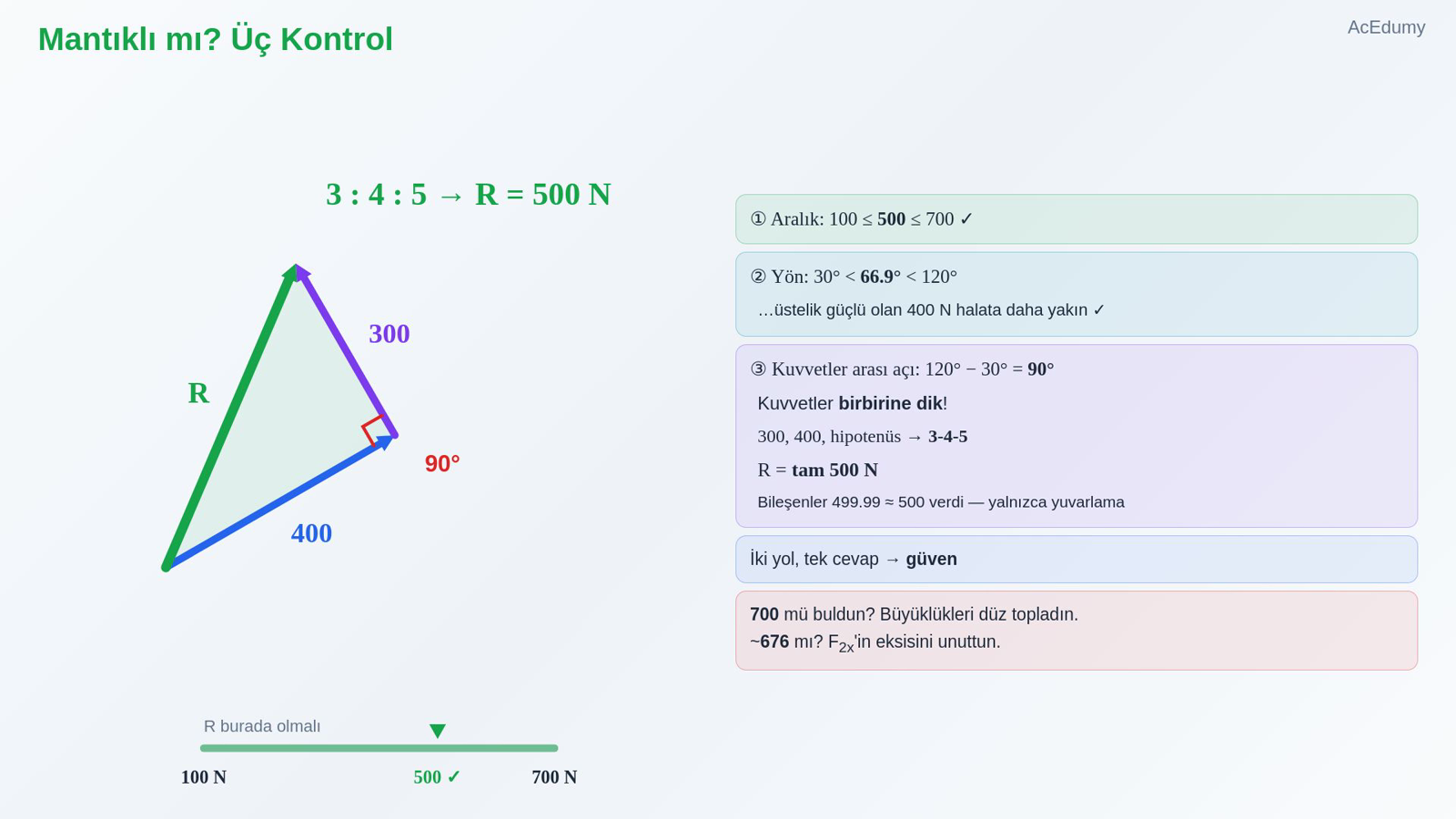

6. 6. Mantıklı mı? Üç Kontrol



   ① Aralık:

   $\displaystyle 100 \le 500 \le 700 ✓$

   ② Yön:

   $\displaystyle 30^{\circ} < 66.9^{\circ} < 120^{\circ}$

   …üstelik güçlü olan 400 N halata daha yakın ✓

   ③ Kuvvetler arası açı:

   $\displaystyle 120^{\circ} - 30^{\circ} = 90^{\circ}$

   Kuvvetler birbirine dik!

   R = tam 500 N

   İki yol, tek cevap → güven

   Sesli anlatım metni

   Sonuç mantıklı mı? Üç kontrol yapalım. Bir: 500, 100 ile 700 arasında mı? Evet. İki: yön iki halatın arasında mı? Birinci halat 30 derecede, ikincisi 120 derecede; 66.9 ikisinin arasında, üstelik daha güçlü olan 400 Newton'luk halata daha yakın. Mantıklı. Üç: burada güzel bir sürpriz var. İki kuvvet arasındaki açıya bak: 120 eksi 30, 90 derece. Kuvvetler birbirine dik! O zaman üçgen kuralıyla doğrudan da bulabilirdik: 300, 400 ve hipotenüs. 3, 4, 5 üçgeni. 500 Newton, tam olarak. Bileşen yöntemi de 500 verdi; aradaki ufak fark yalnızca yuvarlamadan. İki farklı yol aynı cevaba çıkıyorsa çözümüne güvenebilirsin. Klasik hata uyarısı: 700 bulduysan büyüklükleri düz toplamışsın demektir. 676 civarında bir sayı bulduysan, sola bakan bileşenin eksi işaretini unutmuşsun demektir.

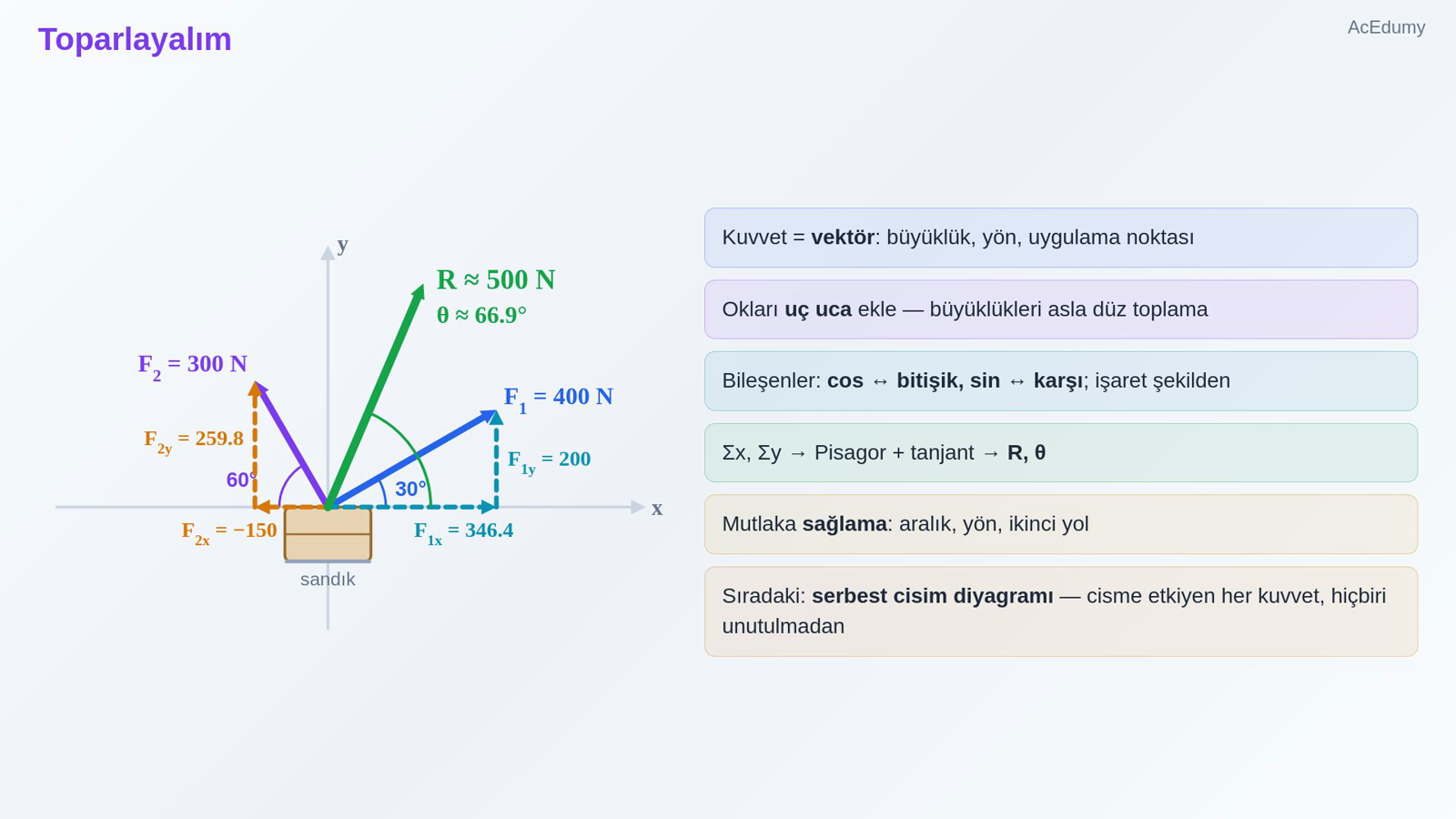

7. 7. Toparlayalım



   Kuvvet = vektör: büyüklük, yön, uygulama noktası

   Okları uç uca ekle — büyüklükleri asla düz toplama

   Bileşenler: cos ↔ bitişik, sin ↔ karşı; işaret şekilden

   Σx, Σy → Pisagor + tanjant → R, θ

   Mutlaka sağlama: aralık, yön, ikinci yol

   Sıradaki: serbest cisim diyagramı — cisme etkiyen her kuvvet, hiçbiri unutulmadan

   Sesli anlatım metni

   Toparlayalım. Kuvvet bir vektördür: büyüklük, yön, uygulama noktası. İki kuvveti toplarken büyüklükleri düz toplama; okları uç uca ekle. Hassas hesap için bileşenlere ayır: bitişik kenar kosinüs, karşı kenar sinüs; işareti şekle bakıp sen koy. Bileşenleri kendi eksenlerinde topla, sonra Pisagor ve tanjant ile bileşkeyi yeniden kur. Sonunda mutlaka sağlama yap: aralık, yön ve mümkünse ikinci bir yol. Bir sonraki derste bu okları gerçek bir cismin üzerine yerleştirmeyi öğreneceğiz: serbest cisim diyagramı. Yani bir cisme etkiyen bütün kuvvetleri, hiçbirini unutmadan çizme sanatı. Görüşmek üzere.

Kaynak video: Kuvvet ve Bileşenleri (7:22)
