#01 Derse Giriş: Makina Teorisi Nedir? Kinematik, Mekanizma ve Makine

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

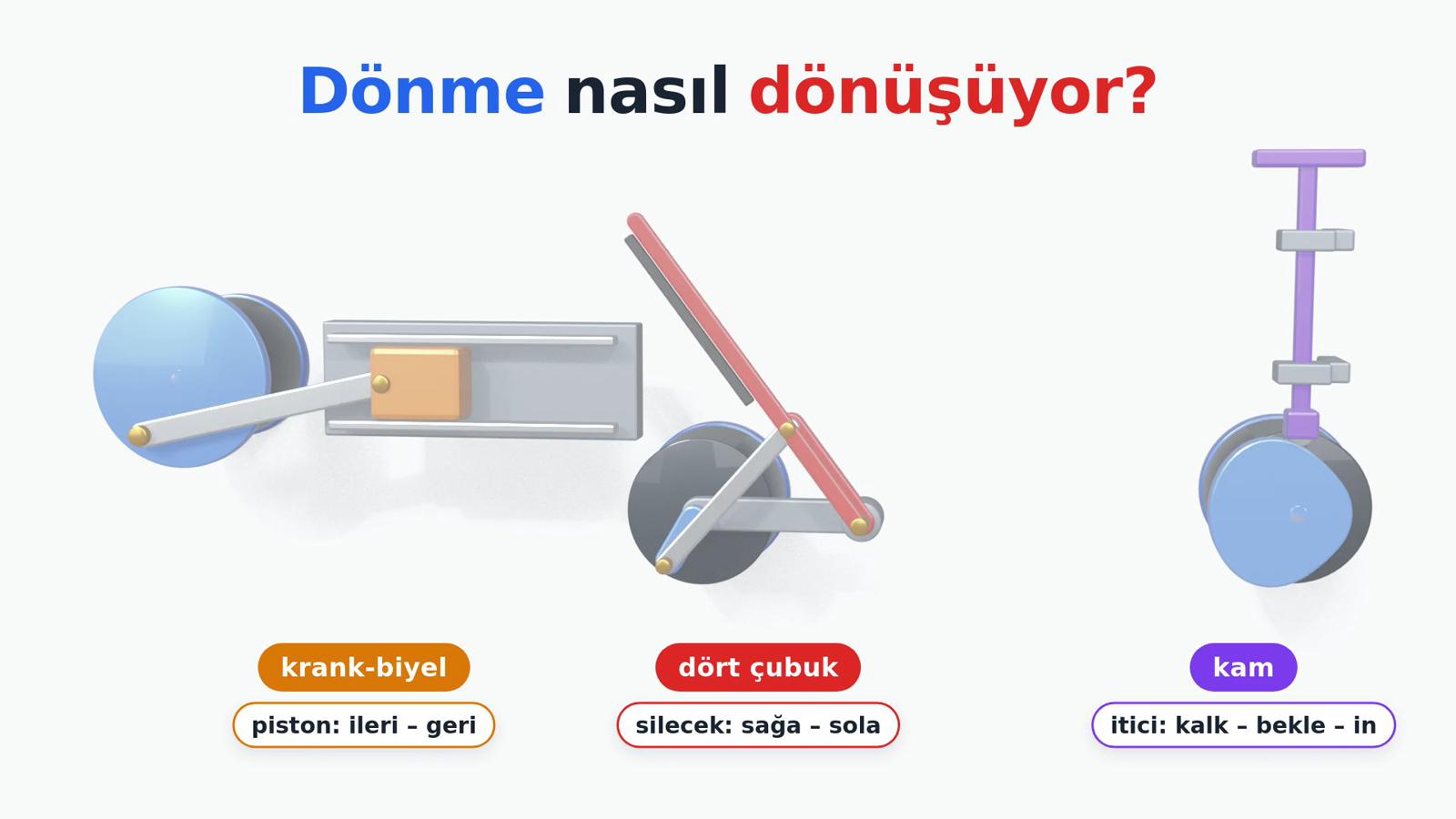

1. 1. Bir Motor, Üç Hareket



   Motor tek bir şey bilir: dönmek

   3 özdeş motor, her biri 60 dev/dk

   soldaki (krank-biyel) → piston: ileri – geri

   ortadaki (dört çubuk) → silecek: sağa – sola

   sağdaki (kam) → itici: kalk – bekle – in

   girdi aynı, çıktılar bambaşka

   Dönme bu üç harekete nasıl dönüşüyor?

   Sesli anlatım metni

   Bir elektrik motoru tek bir şey bilir: dönmek. Burada üç özdeş motor var, üçü de dakikada 60 devirle dönüyor. Ama bakın: soldaki bir pistonu ileri geri itiyor. Ortadaki bir sileceği sağa sola süpürüyor. Sağdaki bir iticiyi kaldırıyor, bir süre bekletiyor ve indiriyor. Girdi aynı, çıktılar bambaşka. Dönme hareketi bu üç harekete nasıl dönüşüyor?

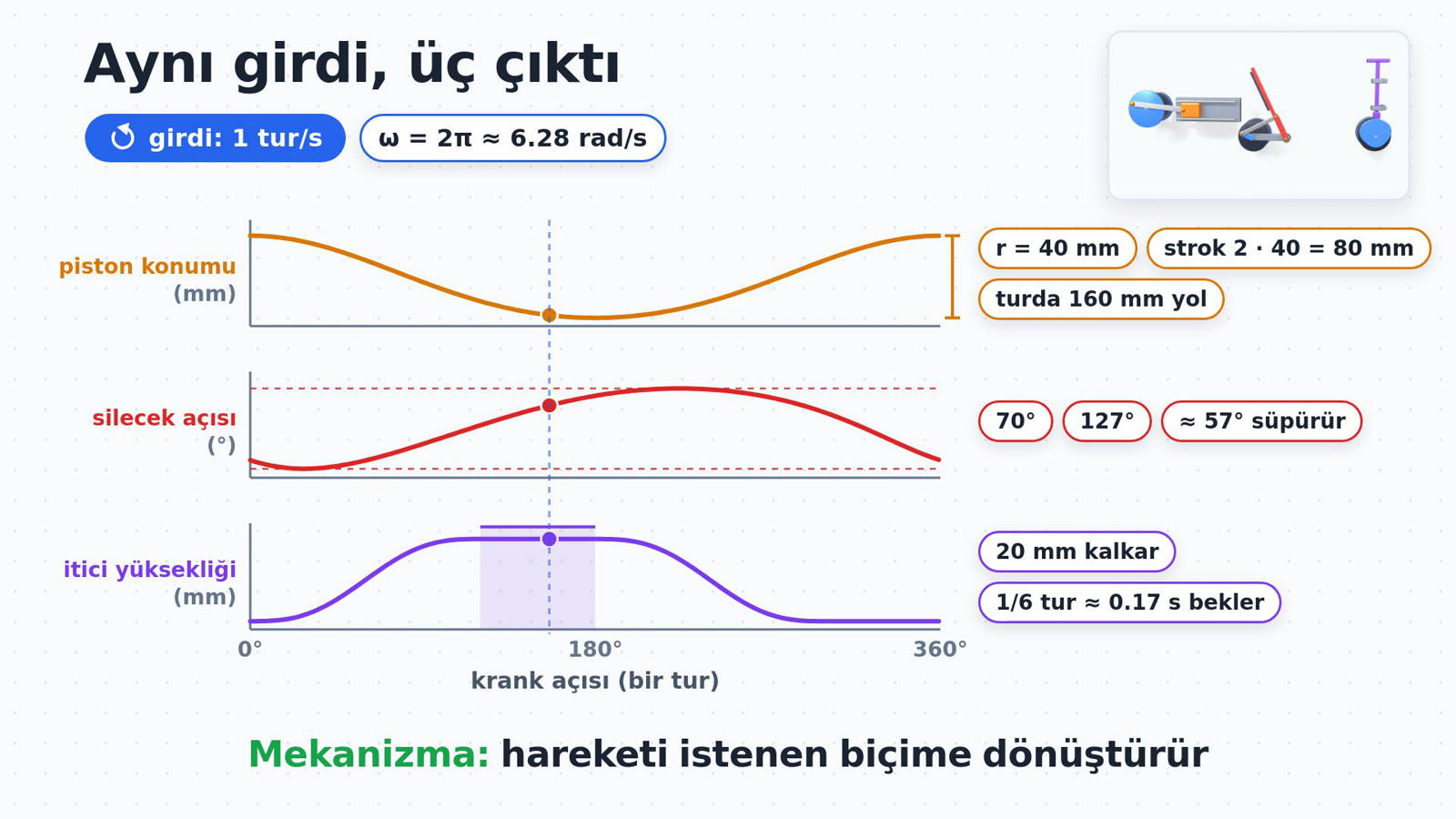

2. 2. Aynı Girdi, Üç Çıktı



   girdi: 60 dev/dk = 1 tur/s

   1 tur = 360° = 2π rad → ω = 2π ≈ 6.28 rad/s

   bir tur yatay eksende: krank açısı 0° … 360°

   ① piston (krank-biyel)

   r = 40 mm → strok = 2 · 40 = 80 mm

   her turda 2 · 80 = 160 mm yol

   ② silecek (dört çubuk)

   açı 70° ile 127° arasında gidip gelir

   127 − 70 ≈ 57° süpürür

   ③ kam → itici

   itici 20 mm kalkar

   1/6 tur bekler: 1 s / 6 ≈ 0.17 s, sonra iner

   Mekanizma: hareketi istenen biçime dönüştürür

   Sesli anlatım metni

   Önce girdiye bakalım. Dakikada 60 devir, saniyede 1 tur demek; açısal hız 2 pi, yaklaşık 6.28 radyan bölü saniye. Bir turu yatay eksene seriyoruz. Birinci çıktı: piston. Krank yarıçapı 40 milimetre, strok bunun iki katı, 80 milimetre; piston her turda 160 milimetre yol alır. İkinci çıktı: silecek. Dört çubuklu bir düzenek onu 70 ile 127 derece arasında, yaklaşık 57 derece süpürtüyor. Üçüncü çıktı: kam. İtici 20 milimetre kalkıyor, altıda bir tur, yani yaklaşık 0.17 saniye bekliyor, sonra iniyor. Hareketi istediğimiz biçime dönüştüren bu düzeneklere mekanizma diyoruz.

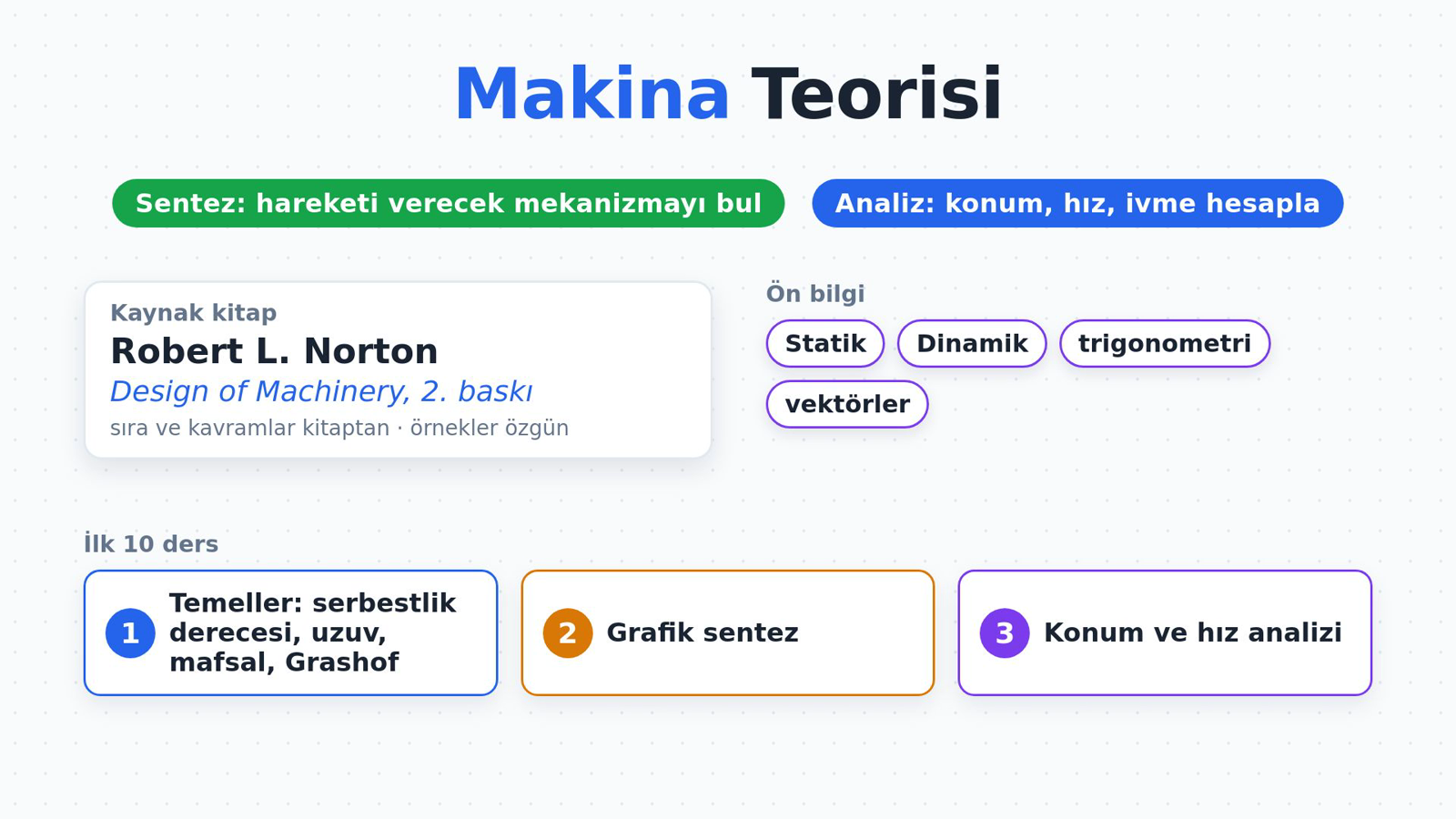

3. 3. Makina Teorisi Dersine Hoş Geldiniz



   Makina Teorisi dersine hoş geldiniz

   mekanizmalara iki yönden bakış

   Sentez: istenen hareketi verecek mekanizmayı bul

   Analiz: verilen mekanizmanın konumu, hızı, ivmesi

   Kaynak: R. L. Norton, Design of Machinery (2. baskı) — sıra ve kavramlar kitaptan, örnekler özgün

   Ön bilgi: Statik, Dinamik, trigonometri, vektörler

   İlk 10 dersin yol haritası

   ① Temeller: serbestlik derecesi, uzuvlar, mafsallar, Grashof koşulu

   ② Grafik sentez

   ③ Konum ve hız analizi

   Sesli anlatım metni

   Merhaba, Makina Teorisi dersine hoş geldiniz. Bu derste mekanizmaları iki yönden ele alacağız. Sentez: istenen hareketi verecek mekanizmayı bulmak. Analiz: verilen mekanizmanın konumunu, hızını ve ivmesini hesaplamak. Kaynağımız Robert Norton'ın Design of Machinery kitabı; sıra ve kavramlar oradan, örnekler bizden. Ön bilgi olarak Statik, Dinamik, trigonometri ve vektörler yeterli. İlk on dersin yol haritası şöyle: önce temeller, yani serbestlik derecesi, uzuvlar, mafsallar ve Grashof koşulu. Sonra grafik sentez. En sonda konum ve hız analizi.

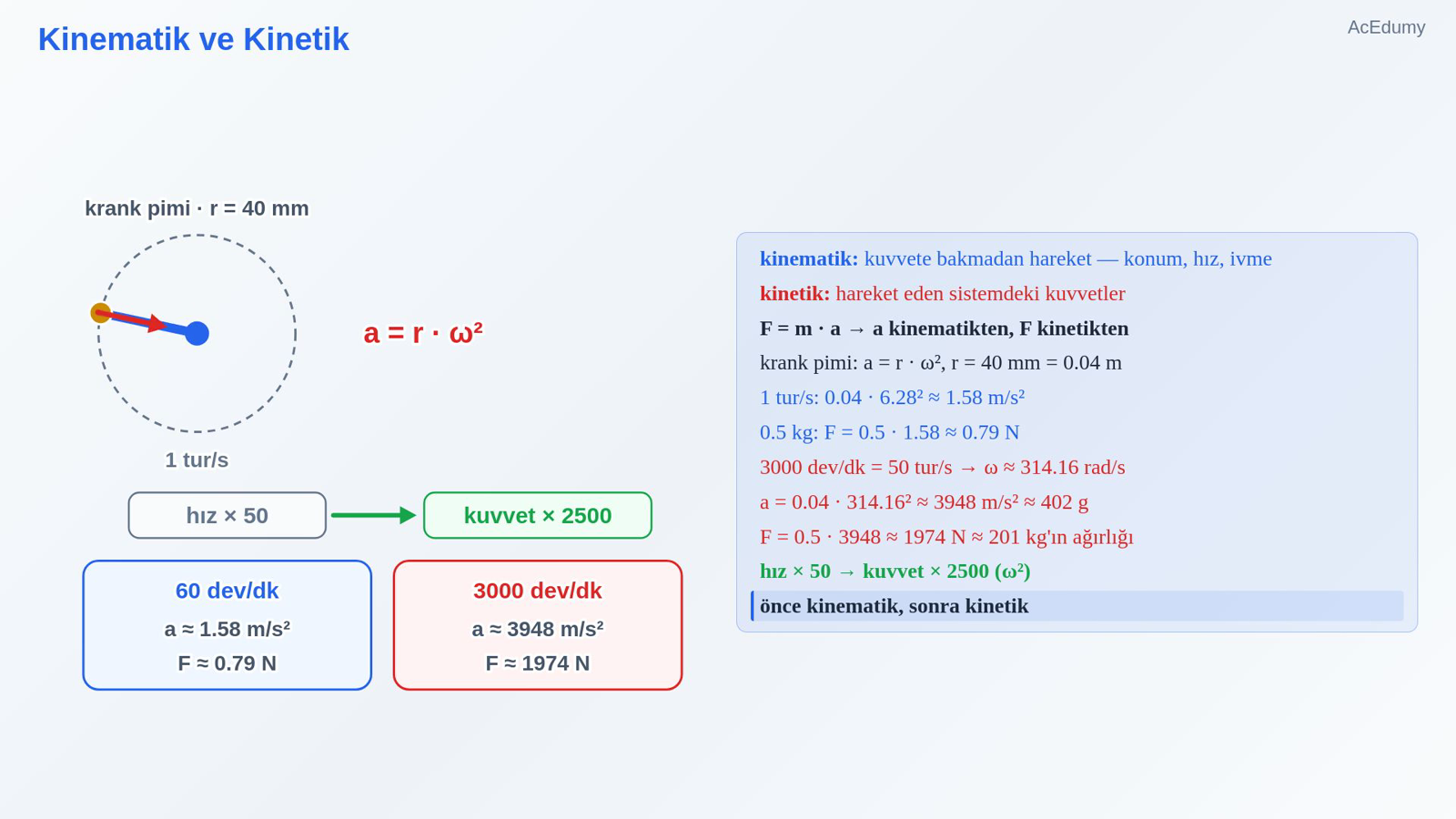

4. 4. Kinematik ve Kinetik



   kinematik: kuvvete bakmadan hareket — konum, hız, ivme

   kinetik: hareket eden sistemdeki kuvvetler

   Newton:

   $\displaystyle F = m \cdot a$

   a kinematikten, F kinetikten

   krank pimi: r = 40 mm = 0.04 m

   $\displaystyle a = r \cdot \omega ²$

   1 tur/s:

   $\displaystyle a = 0.04 \cdot 6.28²$

   $\displaystyle a \approx 1.58 m/s²$

   0.5 kg:

   $\displaystyle F = 0.5 \cdot 1.58 \approx 0.79 N$

   3000 dev/dk = 3000 / 60 = 50 tur/s

   ω = 2π · 50 ≈ 314.16 rad/s

   $\displaystyle a = 0.04 \cdot 314.16² \approx 3948 m/s²$

   $\displaystyle \frac{3948 }{ 9.81 }\approx 402 g$

   $\displaystyle F = 0.5 \cdot 3948 \approx 1974 N$

   1974 / 9.81 ≈ 201 kg'ın ağırlığı

   hız × 50 → kuvvet × 50² = × 2500 (ω²)

   önce kinematik, sonra kinetik

   Sesli anlatım metni

   İki kelimeyle başlayalım. Kinematik, kuvvetlere bakmadan hareketi inceler: konum, hız, ivme. Kinetik ise hareket eden sistemdeki kuvvetleri inceler. İkisini Newton'un ikinci yasası bağlar: kuvvet eşittir kütle çarpı ivme. İvmeyi kinematik verir, kuvveti kinetik hesaplar. Bir örnek: krank pimi 40 milimetre yarıçapta dönüyor. Pimin ivmesi yarıçap çarpı açısal hızın karesi. Saniyede 1 turda: 0.04 çarpı 6.28'in karesi, yaklaşık 1.58 metre bölü saniye kare. Yarım kilogramlık bir parçaya düşen kuvvet yaklaşık 0.79 newton. Şimdi aynı düzeneği bir motordaki gibi dakikada 3000 devirle döndürelim: saniyede 50 tur, açısal hız yaklaşık 314.16. İvme yaklaşık 3948 metre bölü saniye kare, yerçekiminin yaklaşık 402 katı. Kuvvet yaklaşık 1974 newton, yaklaşık 201 kilogramın ağırlığı. Hız 50 kat arttı, kuvvet 2500 kat. Bu yüzden önce kinematik gelir.

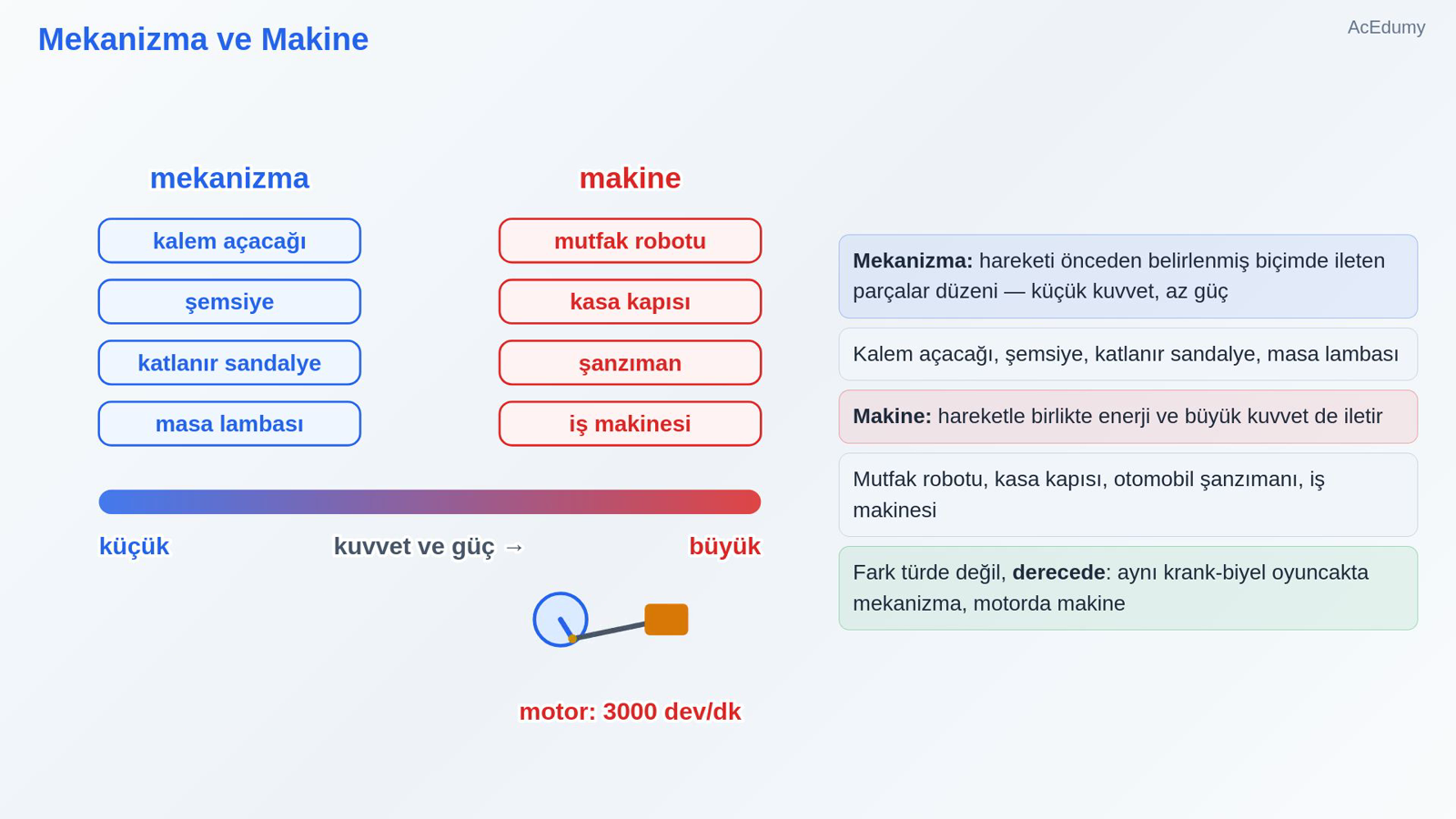

5. 5. Mekanizma ve Makine



   Mekanizma ile makine arasındaki fark ne?

   Mekanizma: hareketi önceden belirlenmiş biçimde iletir — küçük kuvvet, az güç

   örnek: kalem açacağı, şemsiye, katlanır sandalye, masa lambası

   Makine: hareketle birlikte enerji ve büyük kuvvet de iletir

   örnek: mutfak robotu, kasa kapısı, otomobil şanzımanı, iş makinesi

   fark türde değil, derecede

   aynı krank-biyel: yavaş oyuncakta mekanizma

   3000 dev/dk motorda makine

   Sesli anlatım metni

   Peki mekanizma ile makine arasındaki fark ne? Mekanizma, hareketi önceden belirlenmiş bir biçimde ileten parçalar düzenidir; kuvvetleri küçüktür, az güç taşır. Kalem açacağı, şemsiye, katlanır sandalye, ayarlanabilir masa lambası birer mekanizmadır. Makine ise hareketle birlikte enerji ve büyük kuvvet de iletir. Mutfak robotu, kasa kapısı, otomobil şanzımanı, iş makinesi birer makinedir. Aradaki çizgi keskin değil; fark türde değil, derecededir. Az önceki krank-biyel, yavaş bir oyuncakta mekanizmadır; dakikada 3000 devirle dönen bir motorda makinedir.

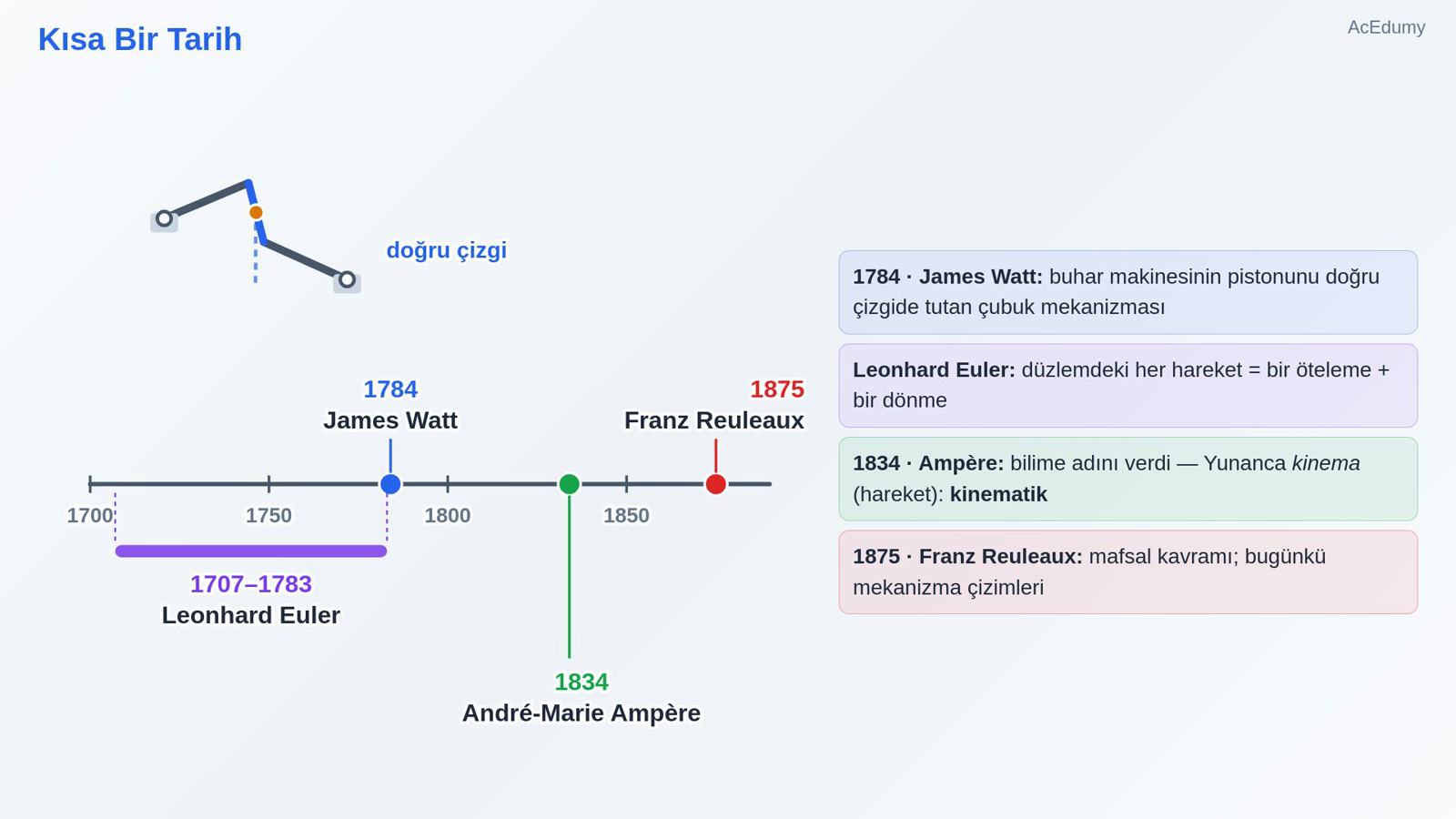

6. 6. Kısa Bir Tarih



   1784 · James Watt: pistonu doğru çizgide tutan çubuk mekanizması — ilk kinematikçi

   Euler: düzlemdeki her hareket = bir öteleme + bir dönme

   1834 · Ampère: Yunanca kinema (hareket) → kinematik

   1875 · Franz Reuleaux: mafsal kavramı → bugünkü mekanizma çizimleri

   Sesli anlatım metni

   Bu bilimin kısa bir geçmişi var. 1784'te Ceyms Vat, buhar makinesinin uzun pistonunu doğru bir çizgide tutmak için bir çubuk mekanizması tasarladı; ilk kinematikçi sayılır. Oyler, düzlemdeki her hareketin bir öteleme ile bir dönmenin birleşimi olduğunu gösterdi. Ampér 1834'te bu bilime adını verdi: Yunanca hareket kelimesinden kinematik. Franz Rölo 1875'te mafsalı, yani iki parçanın birbirine göre hareketini sınırlayan bağı tanımladı; bugün kullandığımız mekanizma çizimleri ondan gelir.

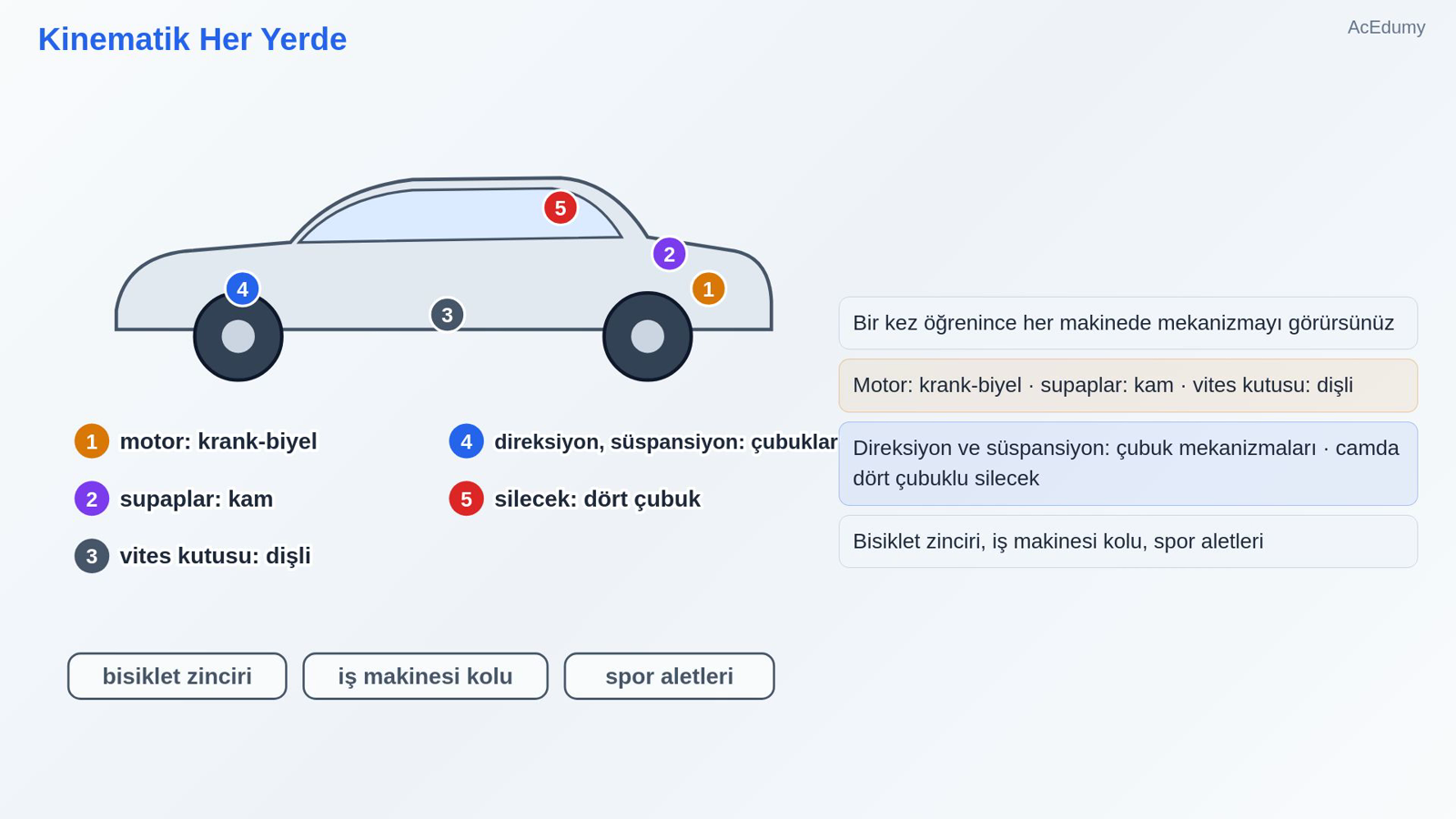

7. 7. Kinematik Her Yerde



   kinematiği öğrenince her makinede mekanizmayı görürsünüz

   Otomobilde:

   ① motor: krank-biyel

   ② supaplar: kam

   ③ vites kutusu: dişliler

   ④ direksiyon ve süspansiyon: çubuk mekanizmaları

   ⑤ camda: dört çubuklu silecek

   bisiklet zinciri, iş makinesi kolu, spor aletleri de mekanizma

   Sesli anlatım metni

   Kinematiği öğrendikten sonra hiçbir makineye eskisi gibi bakamayacaksınız. Bir otomobili düşünün. Motorun içinde krank-biyel, supapları açan kamlar, vites kutusunda dişliler, direksiyon ve süspansiyonda çubuk mekanizmaları, camda dört çubuklu silecek var. Bisikletinizin zinciri, bir iş makinesinin kolu, spor salonundaki aletler de birer mekanizma.

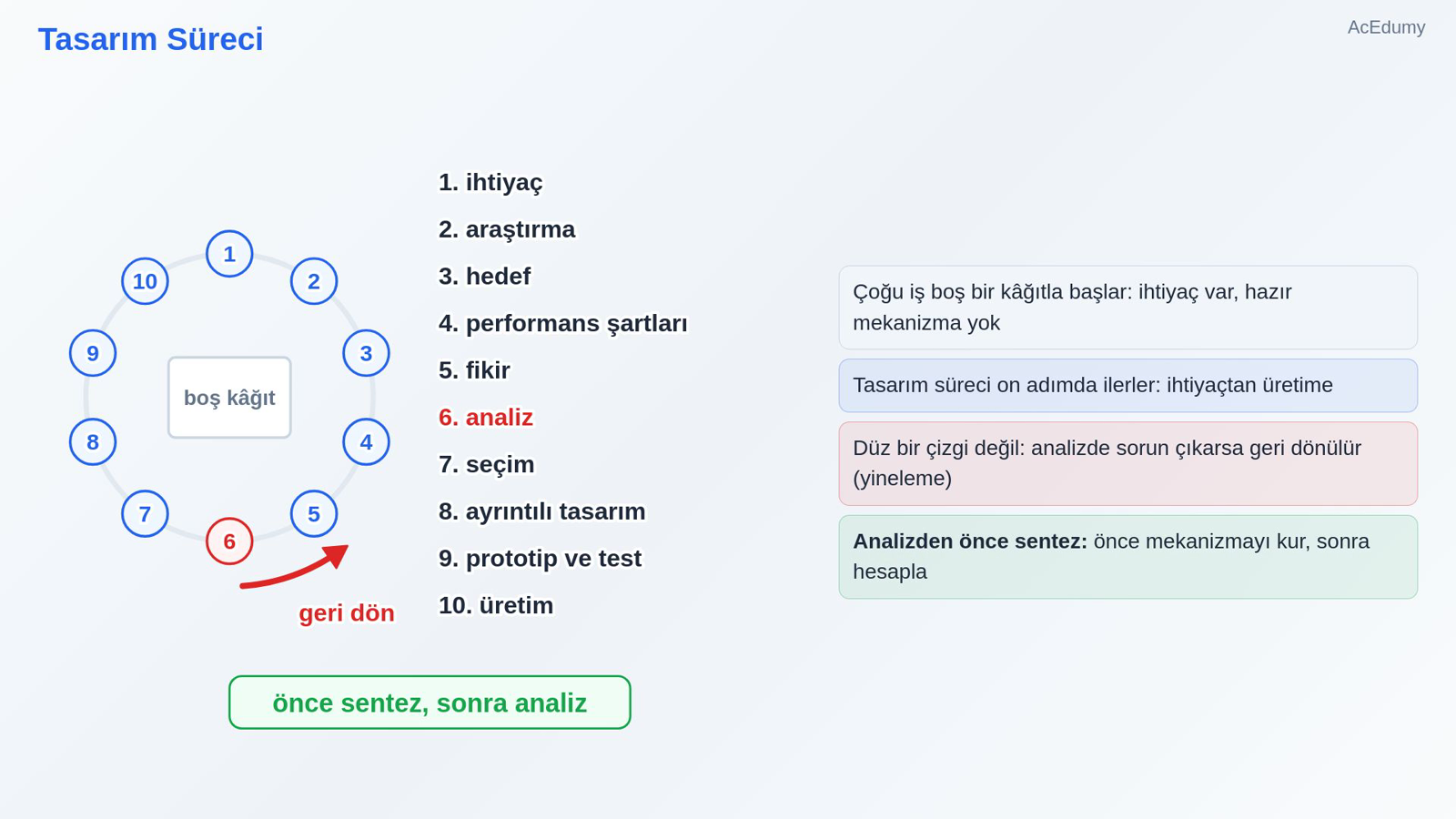

8. 8. Tasarım Süreci



   çoğu iş boş kâğıtla başlar: ihtiyaç var, hazır mekanizma yok

   tasarım süreci: 10 adım

   1 ihtiyaç · 2 araştırma · 3 hedef · 4 performans şartları

   5 fikir · 6 analiz · 7 seçim

   8 ayrıntılı tasarım · 9 prototip ve test · 10 üretim

   düz çizgi değil: analizde sorun → geri dön, yeni fikir (yineleme)

   analizden önce sentez: önce mekanizmayı kur, sonra hesapla

   Sesli anlatım metni

   Mühendislikte iş çoğu zaman boş bir kâğıtla başlar: elimizde bir ihtiyaç var ama hazır bir mekanizma yok. Tasarım süreci on adımda ilerler: ihtiyacı tanımla, araştır, hedefi yaz, performans şartlarını koy, fikir üret, analiz et, seç, ayrıntılı tasarla, prototip yapıp dene, üret. Süreç düz bir çizgi değil; analizde bir sorun çıkarsa geri dönüp yeni bir fikir aranır. Analizden önce sentez gelir: önce mekanizmayı kurarız, sonra hesaplarız.

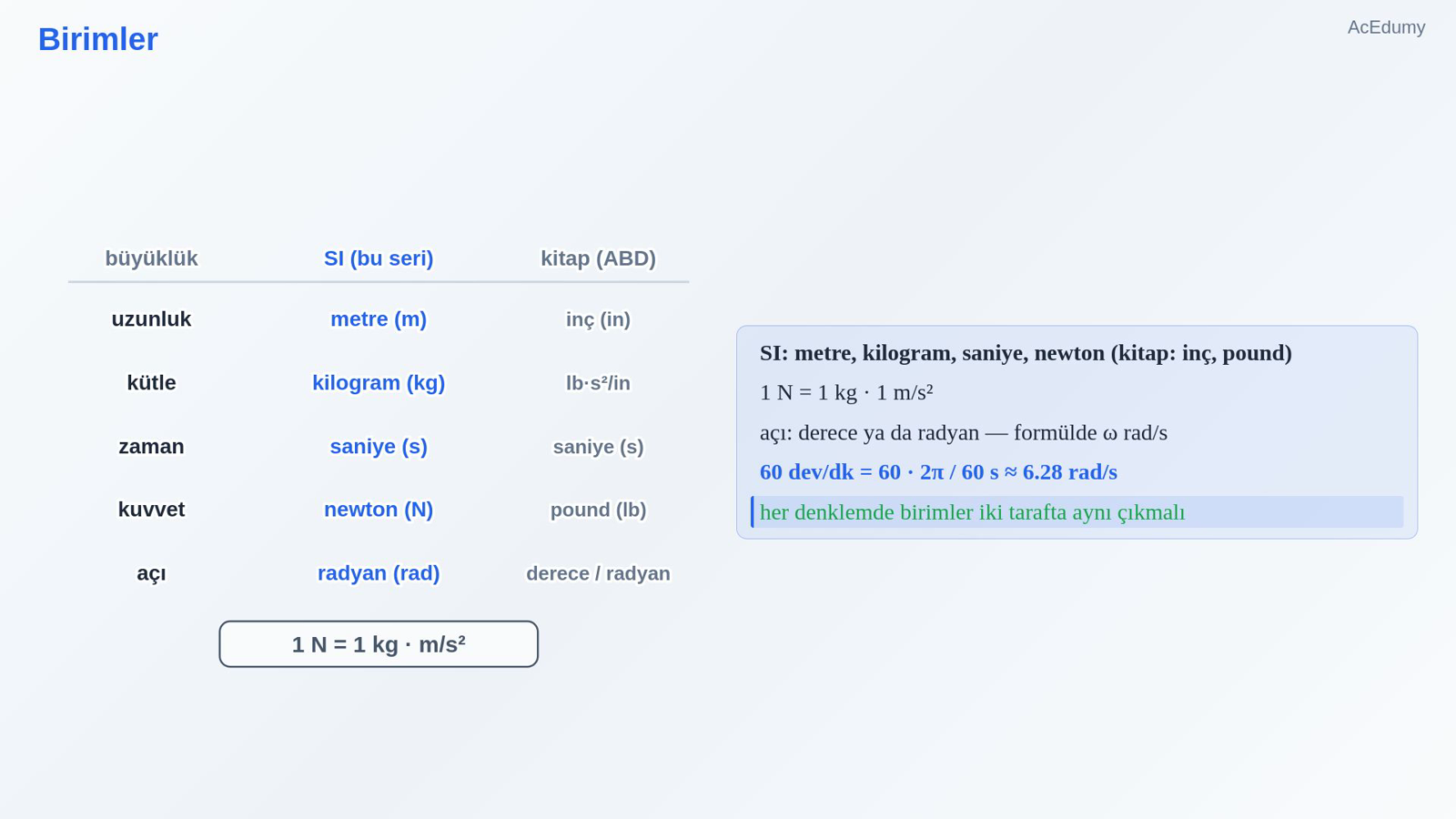

9. 9. Birimler



   kitap: ABD birimleri (inç, pound)

   bu seri SI: metre, kilogram, saniye, newton

   1 N = 1 kg · 1 m/s²

   açı: derece ya da radyan — formülde ω rad/s

   60 dev/dk = 60 · 2π rad / 60 s

   = 2π ≈ 6.28 rad/s

   her denklemde birimler iki tarafta aynı; değilse denklem yanlış

   Sesli anlatım metni

   Son olarak birimler. Kitap Amerikan birimlerini, inç ve pound kullanıyor; bizim örneklerimiz SI birimlerinde: metre, kilogram, saniye ve newton. Bir newton, bir kilogram çarpı bir metre bölü saniye kare. Açıyı derece ya da radyanla ölçeriz; formüllerde açısal hız radyan bölü saniye olmalı. Dakikada 60 devir: 60 çarpı 2 pi, bölü 60 saniye, yaklaşık 6.28 radyan bölü saniye. Her denklemde birimler iki tarafta aynı çıkmalı; çıkmıyorsa denklem kesin yanlıştır.

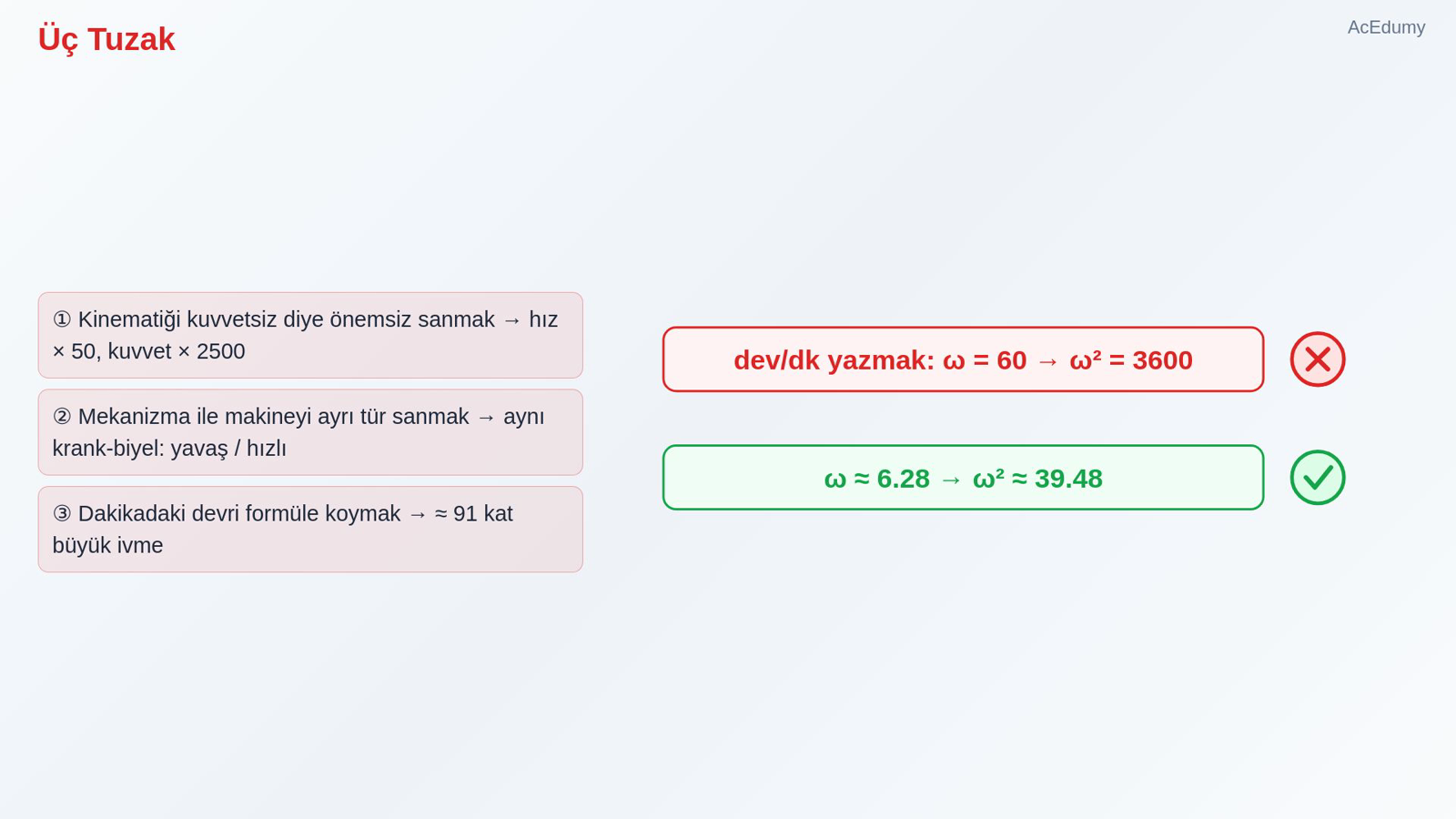

10. 10. Üç Tuzak



    ① kinematik kuvvetsiz → önemsiz sanmak

    hız × 50 → kuvvet × 2500

    kuvvetin kaynağı ivme; ivmeyi kinematik verir

    ② mekanizma ile makineyi ayrı tür sanmak

    aynı krank-biyel: yavaşken mekanizma, hızlıyken makine

    ③ dev/dk'yı formüle doğrudan koymak

    ω yerine 60 → ω² = 60² = 3600

    doğrusu:

    $\displaystyle \omega \approx 6.28 \to \omega ² \approx 39.48$

    3600 / 39.48 ≈ 91 kat büyük ivme

    Sesli anlatım metni

    Üç tuzak. Bir: kinematiği kuvvetsiz diye önemsiz sanmak. Hız 50 kat artınca kuvvet 2500 kat arttı; kuvvetin kaynağı ivme, ivmeyi veren kinematik. İki: mekanizma ile makineyi ayrı türler sanmak. Aynı krank-biyel yavaşken mekanizma, hızlıyken makine. Üç: dakikadaki devri formüle doğrudan koymak. Açısal hız yerine 60 yazarsak karesi 3600 olur; doğrusu yaklaşık 39.48. İvme yaklaşık 91 kat büyük çıkar.

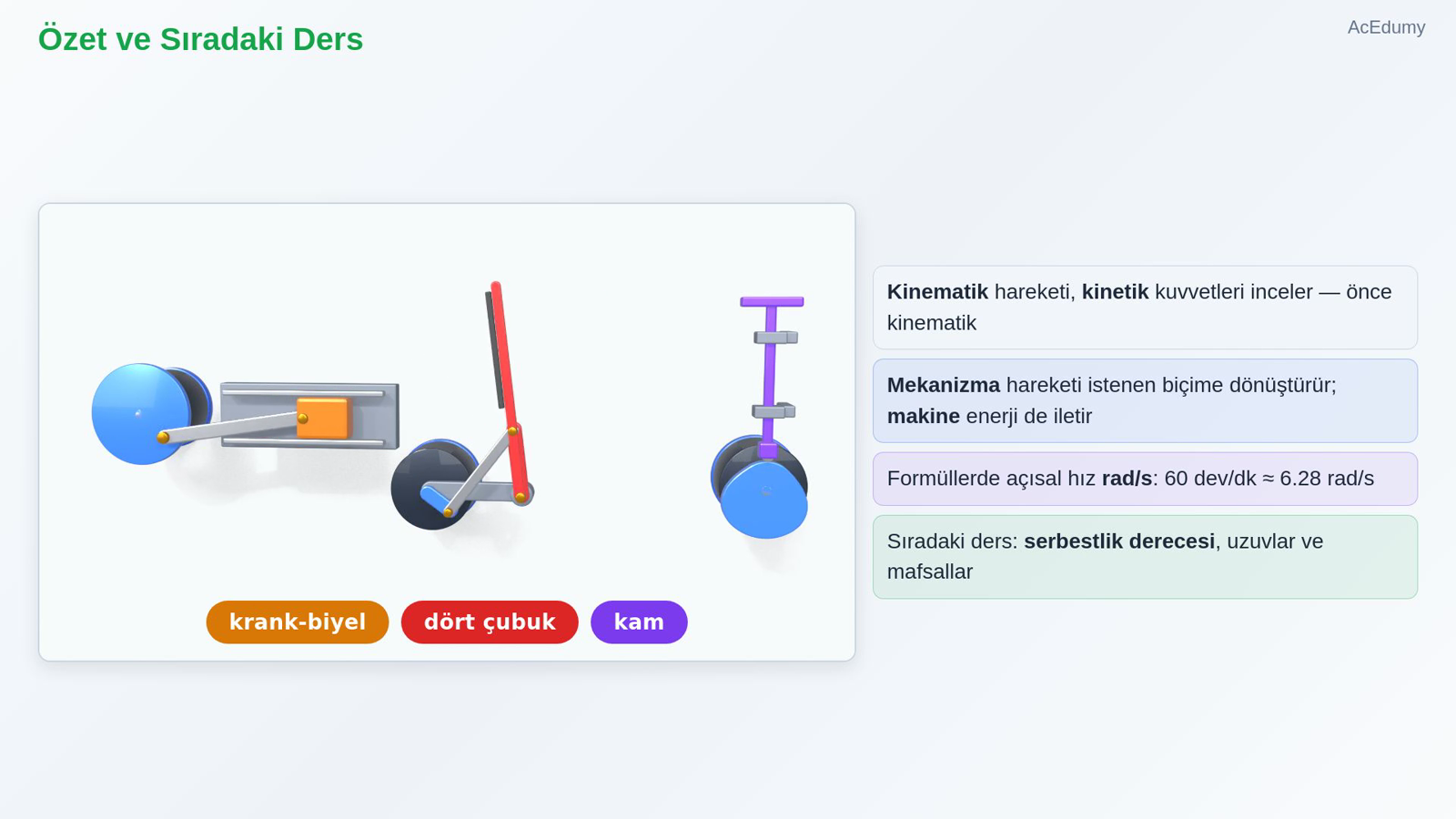

11. 11. Özet ve Sıradaki Ders



    kinematik hareketi, kinetik kuvvetleri inceler — önce kinematik

    mekanizma hareketi istenen biçime dönüştürür; makine enerji de iletir

    formüllerde ω rad/s: 60 dev/dk ≈ 6.28 rad/s

    sıradaki ders: bir mekanizmanın kaç bağımsız hareketi var?

    serbestlik derecesi, uzuvlar ve mafsallar

    Sesli anlatım metni

    Özetleyelim. Kinematik hareketi, kinetik kuvvetleri inceler; önce kinematik gelir. Mekanizma hareketi istenen biçime dönüştürür; makine ayrıca enerji iletir. Formüllerde açısal hız radyan bölü saniyedir. Bir sonraki Makina Teorisi dersinde bir mekanizmanın kaç bağımsız hareketi olduğunu soruyoruz: serbestlik derecesi, uzuvlar ve mafsallar. Görüşmek üzere.

Kaynak video: Derse Giriş: Makina Teorisi Nedir? Kinematik, Mekanizma ve Makine (6:34)
