#02 Üretim, iletim, alt iletim ve dağıtım görevleri; tek-hat gerilim zinciri

Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

1. 1. İletim, alt iletim ve dağıtım sorularını ayır



   Ana ayrım: görev + konum + gerilim kademesi

   Üretim: enerjinin elektrik olarak başladığı nokta

   İletim: büyük gücü yüksek gerilimle uzak mesafeye taşıma

   Alt iletim: ulusal omurgadan bölgesel yük merkezine köprü

   Dağıtım: feeder, lateral ve trafolarla yerel besleme

   Tüketici: enerjinin kullanım noktasına ulaştığı son halka

   Yaygın hata: yalnız kV değerinden ağ türü seçmek

   Doğru sınıflama, gerilimle birlikte sistem görevini kullanır

   Sesli anlatım metni

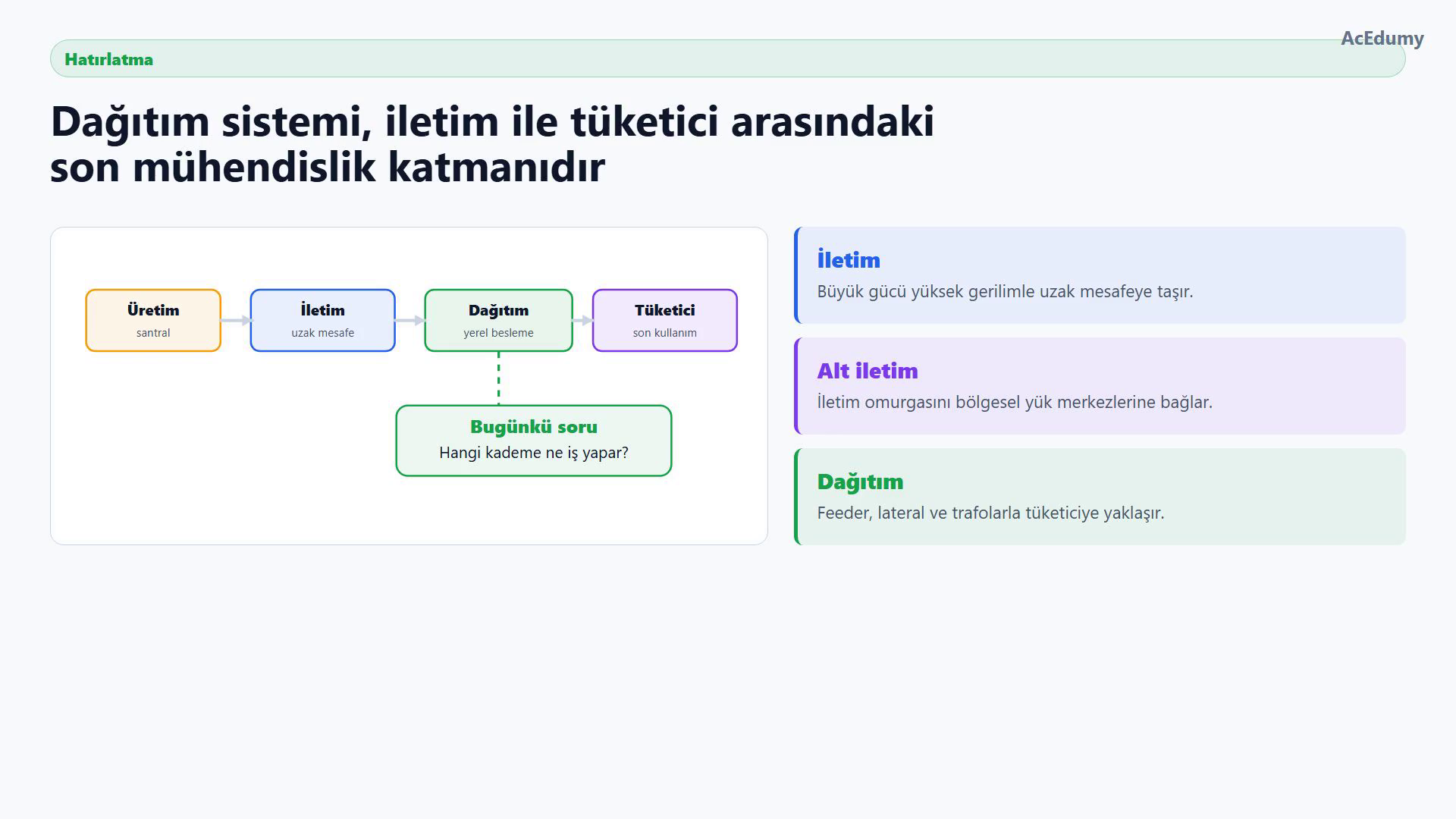

   Bir önceki derste dağıtım sistemini tanımladık: iletim sistemiyle tüketici arasındaki mühendislik katmanı. Bu derste aynı zinciri bir seviye daha netleştireceğiz. Elektrik enerjisi üretim santralinde başlar, ama tüketiciye ulaşmadan önce birkaç farklı ağdan geçer: iletim, alt iletim ve dağıtım. Bu üç kelime bazen birbirine karıştırılır. Oysa mühendislik açısından görevleri, gerilim seviyeleri ve tasarım problemleri farklıdır. Bu dersin sonunda şu soruya temiz cevap verebilmelisin: büyük güç taşımak ne zaman iletim problemidir, bölgesel besleme ne zaman alt iletim problemidir, tüketiciye yakın son adım ne zaman dağıtım problemidir?

2. 2. Gerilimin neden yükseltilip düşürüldüğünü açıkla



   Santral orta gerilimde üretir; yükseltici trafo iletim düzeyine çıkarır

   Yaklaşık güç:

   $\displaystyle P \approx V\cdot I \to I =\frac{ P}{V}$

   V yükselirse aynı P için I azalır

   Hat kaybı P_kayıp = I²R olduğundan daha da hızlı azalır

   Birim kontrolü:

   $\displaystyle A²\cdot \Omega = W$

   Yük merkezinde indirici trafolar bölgesel beslemeye geçer

   Dağıtım trafo merkezi primer feeder'ları besler

   Son dağıtım trafosu tüketici gerilimini üretir

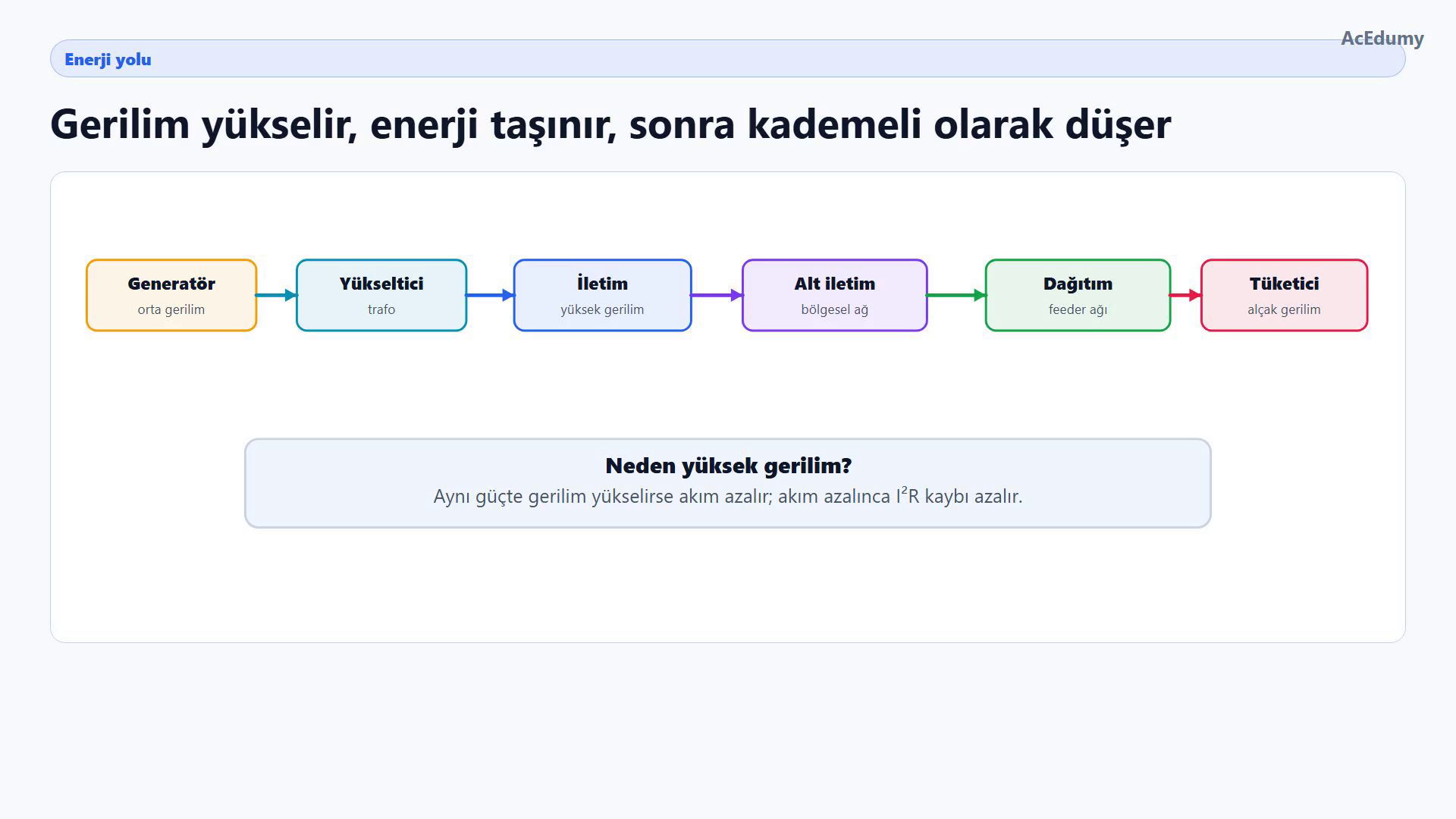

   Akış: yükselt → uzak taşı → kademeli düşür

   Sesli anlatım metni

   Enerji yolunu soldan sağa okuyalım. Santraldeki generatör genellikle orta gerilim seviyesinde elektrik üretir. Sonra yükseltici trafo gerilimi çok daha yüksek bir seviyeye çıkarır. Bunun nedeni basittir: aynı gücü yüksek gerilimle taşırken akım daha düşük olur. Düşük akım, hatlarda daha düşük I kare R kaybı ve daha düşük gerilim düşümü demektir. Uzun mesafeli taşıma bu yüzden iletim sisteminde yapılır. Enerji yük merkezlerine yaklaşınca indirici trafo merkezleri devreye girer. Bu noktadan sonra sistem büyük ulusal omurgadan bölgesel beslemeye geçer; buna çoğu kaynakta alt iletim denir. En sonda dağıtım trafo merkezi, primer dağıtım feeder'larını besler ve dağıtım trafoları son kullanıcı gerilimini üretir.

3. 3. Örnek gerilim kademelerini hiyerarşi içinde oku

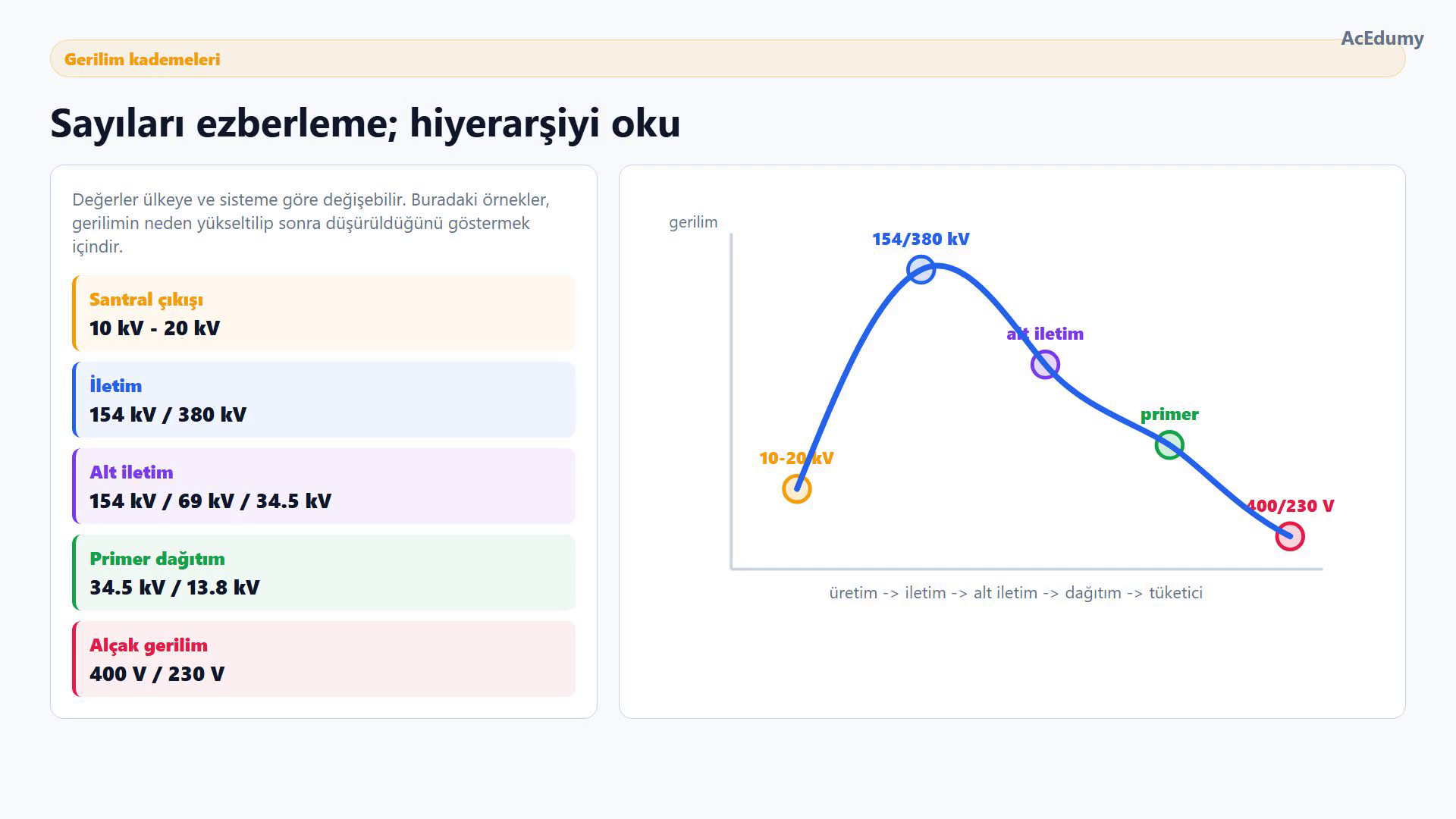

   Bu değerler örnektir; ülke ve sisteme göre değişebilir

   Santral çıkışı: yaklaşık 10–20 kV

   İletim: 154 kV veya 380 kV

   Alt iletim: 154 kV, 69 kV veya 34,5 kV

   Primer dağıtım: 34,5 kV, 13,8 kV veya benzeri

   Alçak gerilim: 400 V üç faz; 230 V faz–nötr

   Birim dönüşümü: 34,5 kV = 34 500 V

   34,5 kV hem bölgesel hem feeder görevinde görülebilir

   Sonuç: sayı değil, sayı + görev + ağ konumu sınıflandırır

   Sesli anlatım metni

   Şimdi gerilim kademelerini örnek değerlerle düşünelim. Bu değerler ülkeye ve sisteme göre değişebilir; burada amaç ezber değil, hiyerarşiyi görmektir. Santral çıkışı yaklaşık 10 kV ile 20 kV aralığında olabilir. Yükseltici trafo bunu 154 kV veya 380 kV gibi iletim seviyelerine çıkarabilir. Yük merkezine yaklaşınca gerilim tekrar düşürülür; alt iletim tarafında 154 kV, 69 kV veya 34.5 kV gibi seviyeler görebilirsin. Primer dağıtımda yine 34.5 kV, 13.8 kV veya benzeri seviyeler kullanılır. Son dağıtım trafosu ise tüketici tarafında 400 V üç faz ya da 230 V faz-nötr gibi alçak gerilim sağlar. Yani zincir, yüksek güç taşıma için yükselir; tüketici güvenliği ve kullanım için tekrar düşer.

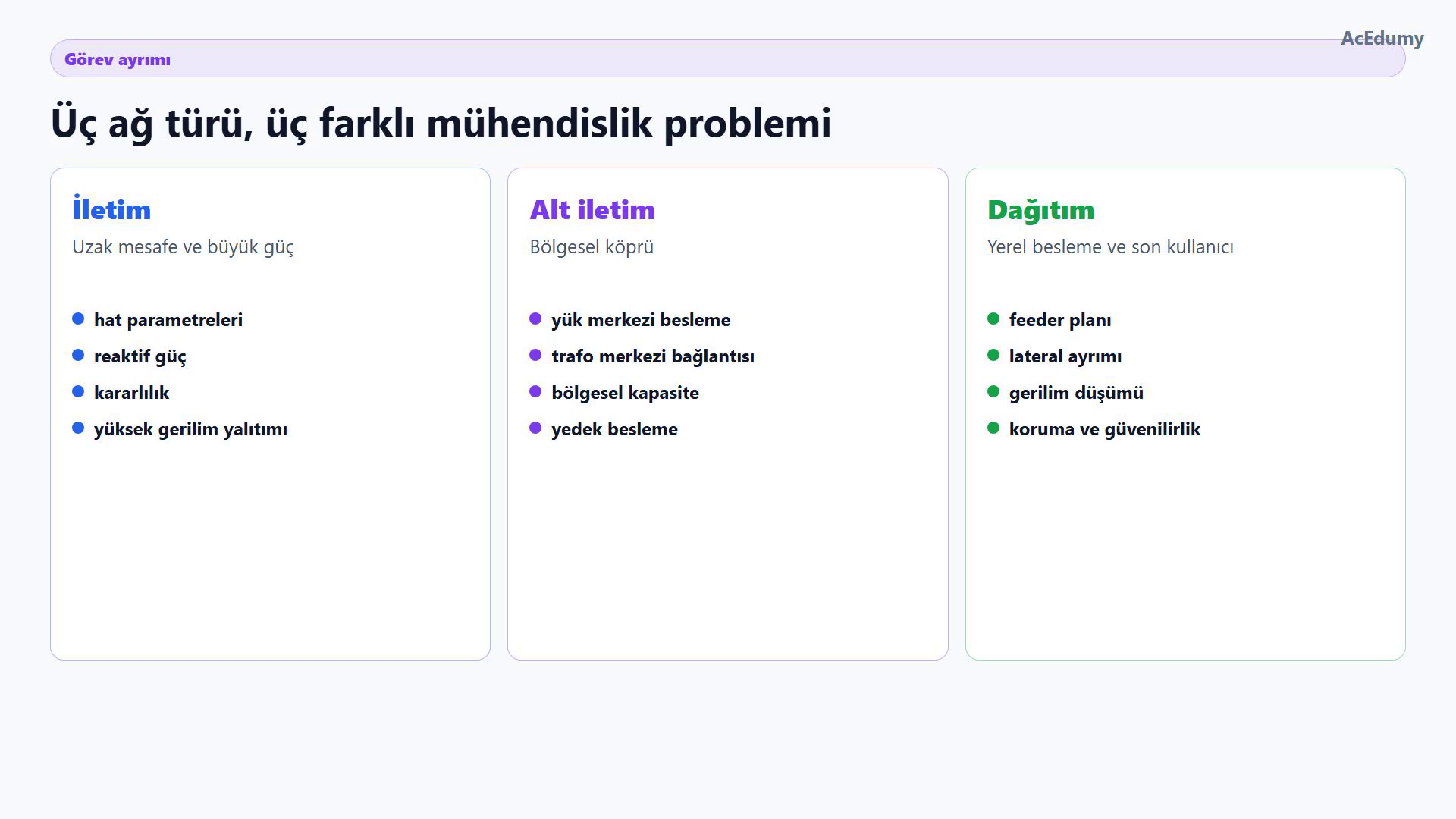

4. 4. Her ağ kademesini kendi mühendislik işiyle eşleştir



   İletim — uzak mesafe ve büyük güç

   Hat parametreleri, reaktif güç, kararlılık ve yüksek gerilim yalıtımı

   Alt iletim — iletim omurgası ile dağıtım bölgeleri arasında köprü

   Yük merkezi besleme, trafo merkezi bağlantısı ve bölgesel kapasite

   Dağıtım — yerel besleme ve son kullanıcı

   Feeder/lateral planı, servis gerilimi, gerilim düşümü ve arıza izolasyonu

   Ölçek küçüldükçe tüketiciye yakınlık ve yerel güvenilirlik artar

   Uzak taşıma → bölgesel aktarım → yerel dağıtım

   Sesli anlatım metni

   Bu kademelerin görevlerini ayıralım. İletim sistemi, büyük miktarda gücü uzak mesafelere taşır. Burada ana konular hat parametreleri, kararlılık, reaktif güç, yüksek gerilim yalıtımı ve sistem güvenliğidir. Alt iletim sistemi, iletim omurgasıyla dağıtım bölgeleri arasında köprü gibidir. Büyük şehir bölgelerini, sanayi merkezlerini veya dağıtım trafo merkezlerini besler. Dağıtım sistemi ise tüketiciye en yakın kademedir. Feeder planı, lateral ayrımları, dağıtım trafosu seçimi, servis gerilimi, gerilim düşümü, arıza izolasyonu ve güvenilirlik burada öne çıkar. Kısaca: iletim uzak mesafe ve büyük güç; alt iletim bölgesel aktarım; dağıtım yerel besleme ve son kullanıcıdır.

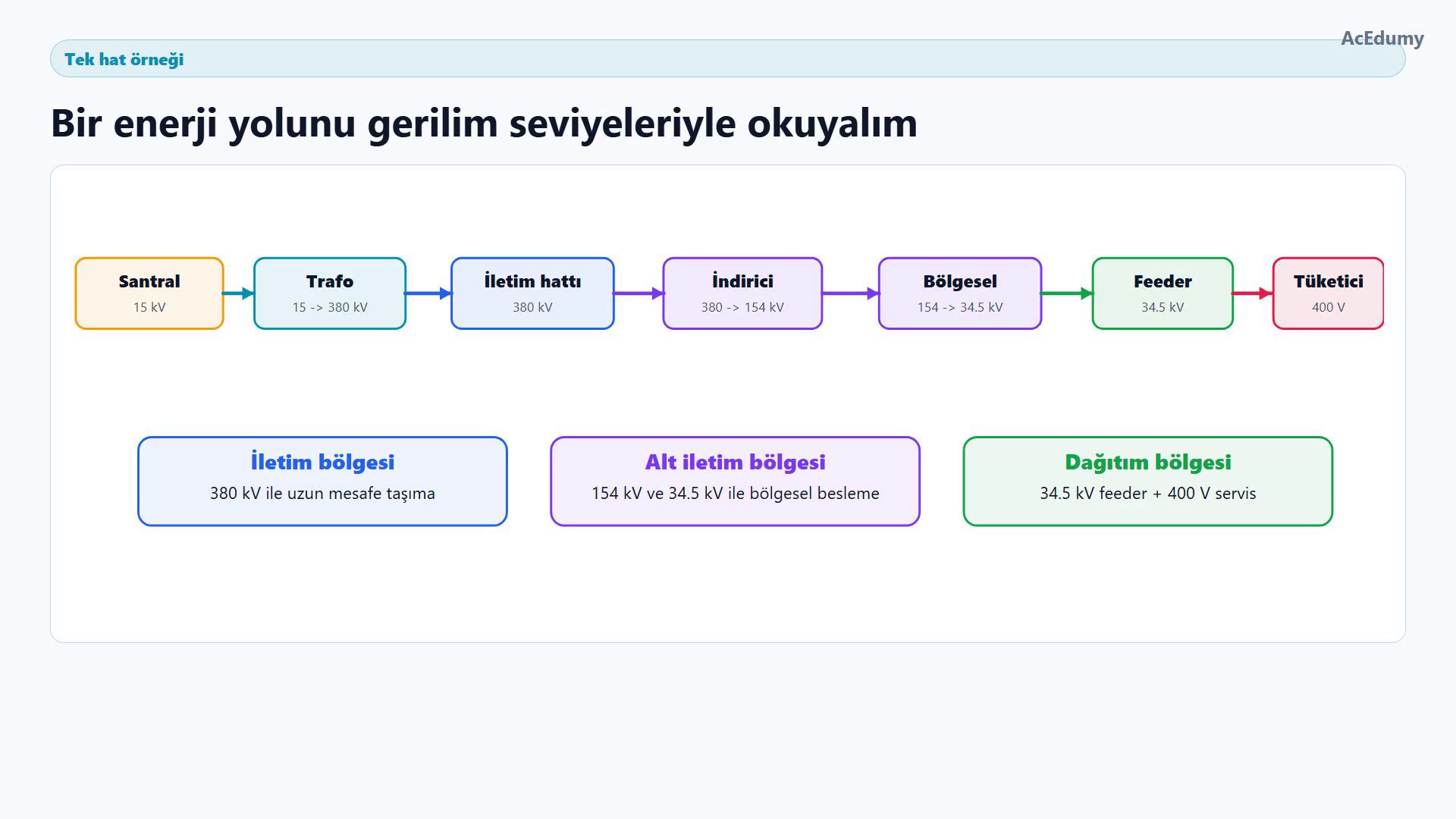

5. 5. 15 kV–400 V tek-hat örneğini sınıflandır ve oranları bul



   Üretim: santral çıkışı 15 kV

   Yükseltici oranı:

   $\displaystyle \frac{380}{15 }= 25,33$

   İletim: 380 kV ile uzun mesafe taşıma

   İndirici oranı:

   $\displaystyle \frac{380}{154 }= 2,47$

   Alt iletim: 154 kV ile bölgesel yük merkezine yaklaş

   Bölgesel oran:

   $\displaystyle 154/34,5 = 4,46$

   Dağıtım: 34,5 kV feeder ile mahalle veya tesisi besle

   Son oran: 34,5 kV / 0,4 kV = 86,25

   Tüketici: 400 V = 0,4 kV

   Birim sağlaması: her oran kV/kV olduğundan boyutsuzdur

   Sınıflama, bütün gerilim ve görev zinciriyle tutarlıdır

   Sesli anlatım metni

   Basit bir tek hat örneği okuyalım. Bir santral 15 kV seviyesinde enerji üretiyor olsun. Yükseltici trafo bu gerilimi 380 kV seviyesine çıkarır ve enerji uzun bir iletim hattıyla yük merkezine taşınır. Yük merkezinde bir indirici trafo 380 kV seviyesini 154 kV seviyesine düşürebilir. Daha sonra başka bir bölgesel trafo merkezi bunu 34.5 kV seviyesine indirir. Bu noktada artık dağıtım bölgesine yaklaşıyoruz. 34.5 kV feeder mahalle veya tesis bölgesine uzanır. Son dağıtım trafosu 34.5 kV seviyesini 400 V seviyesine düşürür ve tüketici panosu beslenir. Bu örnekte her trafo sadece gerilimi değiştirmiyor; aynı zamanda sistemin hangi bölümünde olduğumuzu da belirliyor.

6. 6. Enerji yolu ve konu haritasını toparla



   Üretim: elektrik enerjisinin başlangıç noktası

   İletim: yüksek gerilim + uzun mesafe + büyük güç

   Alt iletim: omurgadan bölgesel yük merkezlerine bağlantı

   Dağıtım: feeder, lateral, trafo ve servisle son kullanıcı

   Radyal, loop ve network topolojileri dağıtım tarafındadır

   Kısa, orta ve uzun hat modelleri iletim tarafındadır

   Ana kural: gerilim değerini ağ görevi ve konumuyla birlikte oku

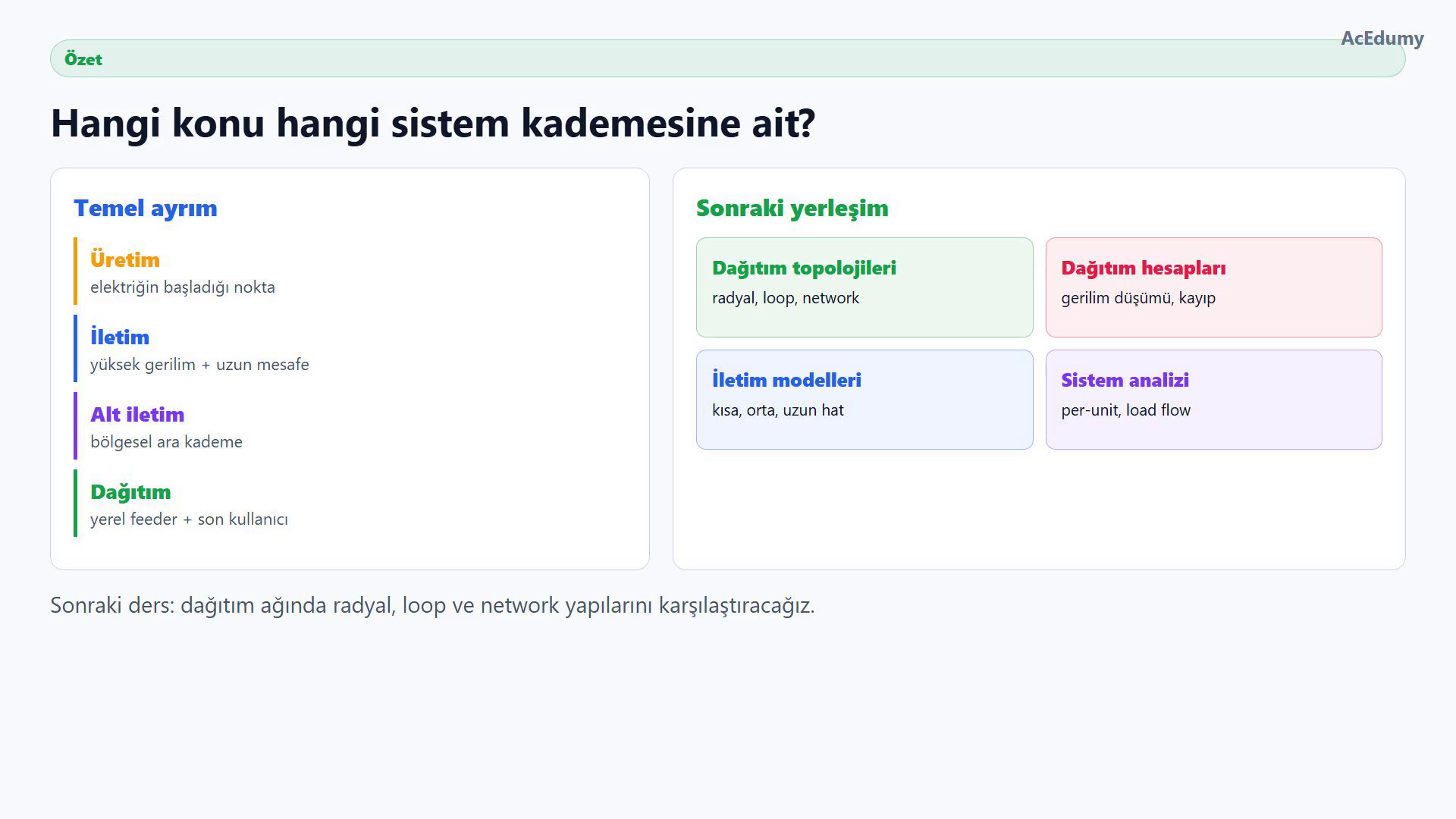

   Sonraki ders: radyal, loop ve network dağıtım yapıları

   Sesli anlatım metni

   Özetleyelim. Üretim, enerjinin elektrik olarak üretildiği başlangıç noktasıdır. İletim, bu enerjiyi yüksek gerilimle ve uzun mesafede taşır. Alt iletim, iletim omurgasını bölgesel yük merkezlerine ve dağıtım trafo merkezlerine bağlayan ara kademedir. Dağıtım ise enerjiyi feeder, lateral, dağıtım trafosu ve servis bağlantısı üzerinden son kullanıcıya ulaştırır. Bu ayrımı bilirsen sonraki konular çok daha düzenli görünür: radyal, loop ve network topolojiler dağıtım tarafında; kısa, orta ve uzun hat modelleri ise iletim tarafında doğal yerini bulur. Bir sonraki derste dağıtım ağının üç temel topolojisine geçeceğiz: radyal, loop ve network yapılar.

Kaynak video: Elektrik Enerjisi Dağıtımı #02 | Üretimden Tüketiciye: İletim, Alt-İletim ve Dağıtım (5:02)
