Soru
36.000 km'yi generic GEO slant range değil problemde verilen per-leg path olarak sabitleyin; 36.000/300.000=0,120 s=120 ms, iki bacak için 240 ms one-way propagation ve simetrik dönüş için 480 ms network RTT hesaplayın; geosynchronous period'u 23 h 56 min 4 s sidereal day, geostationary orbit'i circular/equatorial/prograde özel durum ve altitude'u yaklaşık 35.786 km olarak düzeltin; G.114'te 0–150 ms'yi most applications acceptable, 150–400 ms'yi impact dikkate alınarak acceptable, 400 ms üstünü general network planning için aşılmaması gereken upper bound olarak verin; 240 ms'yi otomatik voice rejection saymayın; 3/67/120-ms orbit sayılarını yalnız örnek radial tek-bacak propagation değerleri olarak sınırlandırıp slant path, processing, routing, capacity, coverage ve QoE kabul kapılarını ekleyin.
Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)
Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.
1. 36.000-km problem modelini ve üç delay tanımını sabitle
Propagation aritmetiğini doğrula; 240 ms'yi toplam mouth-to-ear latency veya otomatik voice rejection sayma ve orbit yüksekliğini tek network-latency belirleyicisi yapma. İlk final hazırlık videomuza hoş geldiniz.Bugün basit görünen ama gerçek bir tasarım kısıtlaması gizleyen klasik bir uydu problemi.İşte veriler.Problem, her ground-station–satellite path length'ini 36.000 km kabul ediyor; bu generic GEO slant range veya bütün ground stations için altitude değildir.Işık hızı saniyede üç çarpı on üzeri sekiz metre, yani saniyede üç yüz bin kilometre.İki sorumuz var.a şıkkı: bu bağlantıdaki yayılım gecikmesini bul.b şıkkı: bu gecikme ses iletişimi için uygun mu?Basit aritmetik propagation floor'u gösterir; conversational QoE ve NGSO constellation gerekçeleri processing, routing, coverage, capacity ve cost dahil daha geniştir.Sesli anlatım metni
İlk final hazırlık videomuza hoş geldiniz. Bugün basit görünen ama gerçek bir tasarım kısıtlaması gizleyen klasik bir uydu problemi. İşte veriler. Bir uydu haberleşme bağlantısı, yer istasyonlarından otuz altı bin kilometre uzakta bir jeosenkron uydu kullanıyor. Işık hızı saniyede üç çarpı on üzeri sekiz metre, yani saniyede üç yüz bin kilometre. İki sorumuz var. a şıkkı: bu bağlantıdaki yayılım gecikmesini bul. b şıkkı: bu gecikme ses iletişimi için uygun mu? Basit aritmetik, ama cevap neden uzun mesafeli uydu aramalarının garip hissettirdiğini ve Starlink'in neden var olduğunu anlatıyor.
2. Geosynchronous period ile geostationary geometry'yi ayır

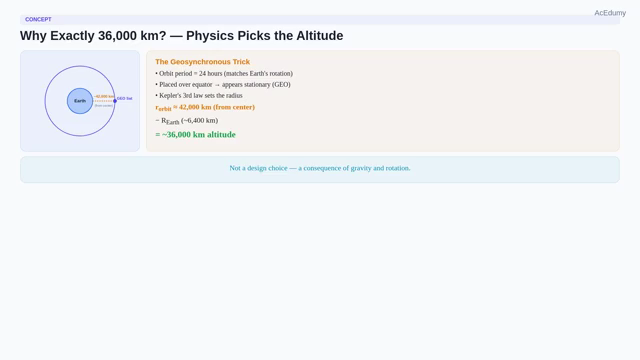

Propagation aritmetiğini doğrula; 240 ms'yi toplam mouth-to-ear latency veya otomatik voice rejection sayma ve orbit yüksekliğini tek network-latency belirleyicisi yapma. Önce, neden tam otuz altı bin kilometre?Geosynchronous satellite'ın mean orbital period'u bir sidereal day'dir: yaklaşık 23 saat 56 dakika 4 saniye; orbit inclined veya elliptical olabilir.Geostationary orbit; geosynchronous olmanın yanında circular, equatorial, prograde ve nearly zero inclination/eccentricity şartlarını taşır, böylece fixed longitude'da görünür.Sidereal period ve circular-equatorial orbit seçildiğinde Kepler dynamics orbital radius'u belirler; orbit regime seçimi yine bir architecture kararıdır.Kepler'in üçüncü yasasından, yörünge yarıçapı Dünya merkezinden yaklaşık kırk iki bin kilometre çıkar.Dünya'nın yarıçapını, yaklaşık altı bin dört yüz kilometreyi çıkarınca, yüzeyden yükseklik otuz altı bin kilometreye yakın oluyor.Yaklaşık 35.786-km altitude seçilen geostationary geometry/period için orbital mechanics sonucudur; GEO/NGSO architecture seçimi tasarım tercihidir.Operational GEO spacecraft yaklaşık 35.786-km nominal altitude çevresinde stationkeeping box içinde tutulur; gerçek range ground geometry ve drift ile değişir.Sesli anlatım metni
Önce, neden tam otuz altı bin kilometre? Jeosenkron bir uydu, yirmi dört saatte bir Dünya'nın çevresinde dolanır, yani Dünya'nın dönüşüyle senkron. Eğer ekvator üzerine yerleştirilirse, gökyüzünde sabit görünür — buna jeostatik yörünge, yani Je E O denir. Yirmi dört saatte bir tur atabilmek için fizik mesafeyi bizim yerimize seçer. Kepler'in üçüncü yasasından, yörünge yarıçapı Dünya merkezinden yaklaşık kırk iki bin kilometre çıkar. Dünya'nın yarıçapını, yaklaşık altı bin dört yüz kilometreyi çıkarınca, yüzeyden yükseklik otuz altı bin kilometreye yakın oluyor. Bu bir tasarım tercihi değil — kütleçekiminin ve dönüşün sonucu. T V çanağınızdan meteoroloji uydularına kadar her Je E O uydusu bu yükseklikte oturuyor.
3. Bir yer–uydu bacağı için 120-ms propagation hesapla

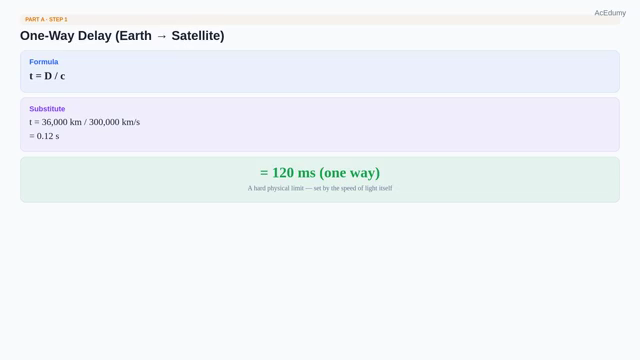

Propagation aritmetiğini doğrula; 240 ms'yi toplam mouth-to-ear latency veya otomatik voice rejection sayma ve orbit yüksekliğini tek network-latency belirleyicisi yapma. a şıkkı, birinci adım: Dünya'dan uyduya tek yön gecikmeyi hesapla.Formül basit: zaman eşittir mesafe bölü hız.Mesafe otuz altı bin kilometre.Hız saniyede üç yüz bin kilometre.Tek yön gecikme eşittir otuz altı bin bölü üç yüz bin.Bu sıfır nokta bir iki saniye — yani yüz yirmi milisaniye eder.Bu, bir radyo dalgasının yer istasyonundan uyduya çıkmasının süresi.120 ms, rounded 36.000-km path ve c≈300.000 km/s ile bulunan ideal vacuum propagation estimate'ıdır; exact universal delay değildir.Information vacuum'da c'yi aşamaz; engineering path length, hop count, processing ve routing gecikmelerini azaltabilir.Sesli anlatım metni
a şıkkı, birinci adım: Dünya'dan uyduya tek yön gecikmeyi hesapla. Formül basit: zaman eşittir mesafe bölü hız. Mesafe otuz altı bin kilometre. Hız saniyede üç yüz bin kilometre. Tek yön gecikme eşittir otuz altı bin bölü üç yüz bin. Bu sıfır nokta bir iki saniye — yani yüz yirmi milisaniye eder. Bu, bir radyo dalgasının yer istasyonundan uyduya çıkmasının süresi. Ve bu, ışık hızının belirlediği kesin bir sınır. İnşa ettiğimiz hiçbir şey onu aşamaz.
4. 240-ms one-way propagation ile 480-ms network RTT'yi ayır

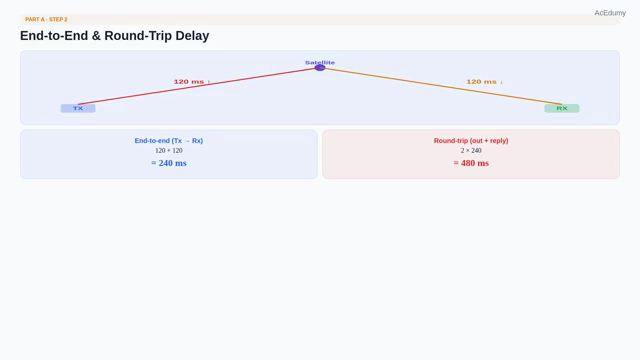

Propagation aritmetiğini doğrula; 240 ms'yi toplam mouth-to-ear latency veya otomatik voice rejection sayma ve orbit yüksekliğini tek network-latency belirleyicisi yapma. İkinci adım: uçtan uca gecikme.Bir sinyali bir yer istasyonundan diğerine ulaştırmak için, dalga uyduya çıkar, sonra iner.Yukarı artı aşağı eşittir yüz yirmi artı yüz yirmi eşittir iki yüz kırk milisaniye.Bu vericiden alıcıya gecikme.Network RTT için aynı path'in dönüşünü ekleriz; conversational response time ayrıca human reaction ve application processing içerir.Symmetric ideal path için propagation RTT=2×240=480 ms; ‘reply’ burada packet/signal return'dür, human reply değildir.Sadece sinyalin çıkıp inmesi ve geri dönmesi için neredeyse yarım saniye.Sesli anlatım metni
İkinci adım: uçtan uca gecikme. Bir sinyali bir yer istasyonundan diğerine ulaştırmak için, dalga uyduya çıkar, sonra iner. Yukarı artı aşağı eşittir yüz yirmi artı yüz yirmi eşittir iki yüz kırk milisaniye. Bu vericiden alıcıya gecikme. Ama iki yönlü bir konuşma için cevabı da beklememiz gerek. Gidiş dönüş — çıkıp inip başlangıç istasyonuna geri dönen — iki çarpı iki yüz kırk, yani dört yüz seksen milisaniye eder. Sadece sinyalin çıkıp inmesi ve geri dönmesi için neredeyse yarım saniye.
5. ITU-T G.114 one-way delay guidance'ını doğru uygula

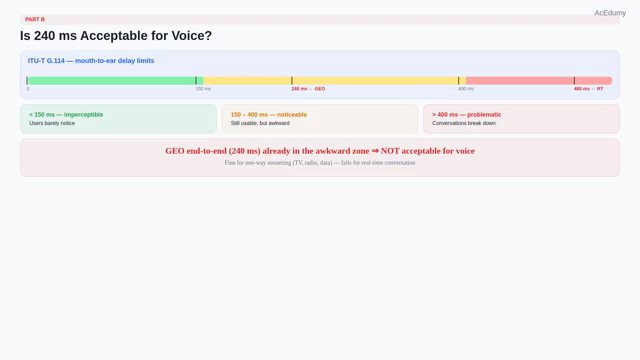

Propagation aritmetiğini doğrula; 240 ms'yi toplam mouth-to-ear latency veya otomatik voice rejection sayma ve orbit yüksekliğini tek network-latency belirleyicisi yapma. b şıkkı: bu gecikme ses için uygun mu?Kısa cevap categorical değildir: 240-ms propagation conversational voice'u etkiler, fakat kabul G.114 koşulları, total mouth-to-ear delay, echo control, task ve QoE target ile belirlenir.ITU-T G.114 one-way transmission-time guidance verir: 0–150 ms most user applications için acceptable'dır; ‘imperceptible’ garantisi değildir ve bazı highly interactive tasks daha düşük delay'de etkilenebilir.150–400 ms, administration/user-application quality impact'ini dikkate aldığı sürece acceptable sınıfındadır.400 ms one-way delay general network planning için aşılmamalıdır; Recommendation exceptional cases olabileceğini de kabul eder.İdeal 240-ms one-way propagation, G.114'ün 150–400-ms impact-aware acceptable bandındadır; toplam mouth-to-ear delay daha yüksek olacaktır.Codec, packetization, jitter buffer, transponder, routing ve queueing ek delay getirir; toplamın 300 ms'yi aşıp aşmadığı implementation/path ölçümüne bağlıdır.480-ms ideal propagation RTT observed conversational pause'a katkı verir; production routing/processing, codec ve human turn-taking de etkilidir, bu davranış bütün satellite links için ‘always’ değildir.Broadcast ve buffered streaming delay'i tolere edebilir; interactive text/control ve live media requirements farklıdır, bu uygulamalar otomatik one-way değildir.Real-time voice için 240-ms propagation önemli bir impairment'tır fakat categorical deal breaker değildir; echo control ve QoE target ile kabul edilebilirlik değerlendirilir.Sesli anlatım metni
b şıkkı: bu gecikme ses için uygun mu? Kısa cevap: hayır. I T U standardı Ji nokta bir bir dört ağızdan kulağa gecikme sınırlarını belirler: yüz elli milisaniyenin altında, kullanıcılar fark etmez bile. Yüz elli ile dört yüz arası, fark edilir ama kullanılabilir. Dört yüzün üstünde, konuşmalar garipleşir. Bizim Je E O uçtan uca gecikmemiz iki yüz kırk milisaniye — zaten garip bölgenin epey içinde. İşleme ve kodlama gecikmeleri eklenince, gerçek sistemler üç yüzü aşıyor. Gidiş dönüş dört yüz seksen — yarım saniye — bu yüzden uydu bağlantılı muhabirler cevap vermeden önce bir an boşluğa bakıyor gibi görünür. Metin, video akışı, T V yayını için bu gecikme sorun değil — tek yönde, konuşma yok. Gerçek zamanlı ses için ise kesin bir engel.
6. LEO/MEO/GEO sayılarını radial tek-bacak örnekleriyle sınırla

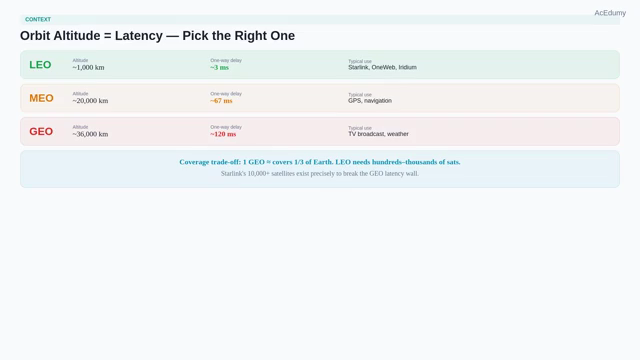

Propagation aritmetiğini doğrula; 240 ms'yi toplam mouth-to-ear latency veya otomatik voice rejection sayma ve orbit yüksekliğini tek network-latency belirleyicisi yapma. Peki mühendisler düşük gecikme ve uydu kapsaması gerekirse ne yaparlar?Daha alçak orbit propagation path'i kısaltabilir; gateway placement, inter-satellite routing, processing ve terrestrial route da architecture seçenekleridir.Benzer geometry'de daha düşük altitude propagation floor'u azaltır; end-to-end latency slant distance, hops, routing, processing ve queueing'e de bağlıdır.LEO yaygın olarak yaklaşık 2.000 km altındaki Earth orbits için kullanılır; 500–2.000 km yalnız bu dersteki representative operating band'dir.1.000-km radial ground-to-satellite leg vacuum'da yaklaşık 3,34 ms'dir; user-to-user service path en az iki slant leg ve diğer network segmentlerini içerir.Starlink, OneWeb ve Iridium telefon sisteminin çalıştığı bölge.MEO tanım sınırları kaynağa göre değişir; GPS spacecraft yaklaşık 20.200-km altitude'da representative MEO örneğidir.20.200-km radial satellite-to-ground leg yaklaşık 67,38 ms'dir; bu end-to-end network delay değildir.GPS uyduları burada oturuyor.35.786-km GEO altitude radial leg exact c ile yaklaşık 119,37 ms'dir; actual slant leg ground geometry nedeniyle daha uzundur.GEO wide footprint sunar ve üç uygun spaced satellite near-global coverage sağlayabilir; gerçek footprint/elevation mask ve NGSO constellation size coverage, capacity, availability, inclination ve redundancy'ye bağlıdır.Starlink fleet count time-dependent'tir; constellation rationale yalnız GEO latency değil coverage, capacity, availability, spectrum, gateways ve cost trade-off'larını içerir.Sesli anlatım metni
Peki mühendisler düşük gecikme ve uydu kapsaması gerekirse ne yaparlar? Yörüngeyi değiştirirler. Daha düşük yörünge demek daha kısa mesafe demek daha düşük gecikme demek. Alçak Dünya yörüngesi, yani El E O, beş yüz ile iki bin kilometre yükseklikte. Bin kilometrede, tek yön gecikme yaklaşık üç milisaniye. Starlink, OneWeb ve Iridium telefon sisteminin çalıştığı bölge. Orta Dünya yörüngesi, yani Em E O, on bin ile yirmi bin kilometre civarında. Yirmi bin kilometrede tek yön yaklaşık altmış yedi milisaniye. Ji P S uyduları burada oturuyor. Je E O, otuz altı binde, bize her yön için yüz yirmi milisaniye veriyor. Ödün kapsama ve maliyet: bir Je E O uydusu gezegenin üçte birini kaplar, ama El E O aynı kapsamayı vermek için yüzlerce ya da binlerce uydu ister. Starlink'in on bin artı uydusu tam olarak Je E O gecikme duvarını yıkmak için var.
7. Orbit mimarisi için coverage, QoE ve network kabul kapıları ekle
Propagation aritmetiğini doğrula; 240 ms'yi toplam mouth-to-ear latency veya otomatik voice rejection sayma ve orbit yüksekliğini tek network-latency belirleyicisi yapma. Büyük resim.Otuz altı bin kilometredeki GEO uydusu için: tek yön yukarı, yüz yirmi milisaniye.İki yer istasyonu arası uçtan uca, iki yüz kırk milisaniye.Cevap dahil gidiş dönüş, dört yüz seksen milisaniye.Üç alım.Bir: vacuum information-speed limit c=299.792.458 m/s'dir; 3×108 m/s hesap için rounded value'dur ve architecture gereksiz path/processing'i azaltabilir.İki: altitude propagation path'in güçlü bir bileşenidir, fakat end-to-end latency'nin kendisi değildir.Radial tek bacakta her ek kilometre yaklaşık 3,34 µs propagation ekler; gerçek end-to-end katsayısı geometry ve kaç satellite leg geçtiğine bağlıdır.Üç: orbit architecture'ı coverage, latency, capacity, terminals, spectrum, availability ve cost ile seç; GEO/LEO/MEO uygulama örnekleri exclusive rules değildir.Final sınavınızda başarılar dilerim.Sesli anlatım metni
Büyük resim. Otuz altı bin kilometredeki Je E O uydusu için: tek yön yukarı, yüz yirmi milisaniye. İki yer istasyonu arası uçtan uca, iki yüz kırk milisaniye. Cevap dahil gidiş dönüş, dört yüz seksen milisaniye. Üç alım. Bir: ışık hızı kesin bir fiziksel sınır — hiçbir mühendislik saniyede üç çarpı on üzeri sekiz metreyi aşamaz. İki: yükseklik gecikmedir. Yörünge yüksekliğinin her kilometresi gecikme ekler. Üç: kullanım senaryosuna göre yörünge seç — yayın ve kapsama için Je E O, gerçek zamanlı ses ve düşük gecikme veri için El E O, uzun yörünge ömrü önemli olan navigasyon için Em E O. Final sınavınızda başarılar dilerim.
