Anten Teorisi · Uzak Alan ve Stationary Phase Yöntem Seçimi
#07 Sonlu kaynağın uzaktan kompakt görünmesi, uzak alan uzaklık/faz yaklaşımı ve geniş kaynaklarda stationary phase seçimi
Kaynağın boyu ve gözlem mesafesine bakarak uzak alan ile stationary phase arasında doğru yöntemi seçin.
Soru
Sonlu bir antenin yakın ve uzak gözlem geometrisini karşılaştırın; uzak alan yaklaşımının neyi sadeleştirdiğini açıklayın ve geniş kaynaklarda stationary phase yönteminin baskın faz bölgesini nasıl seçtiğini gösterin.
Yazılı çözüm ve anlatım dökümü(çözümün tamamını gösterir)
Aşağıda defterde yazılan bütün satırlar ve bunlara eşlik eden sesli anlatımın tam metni bulunur.

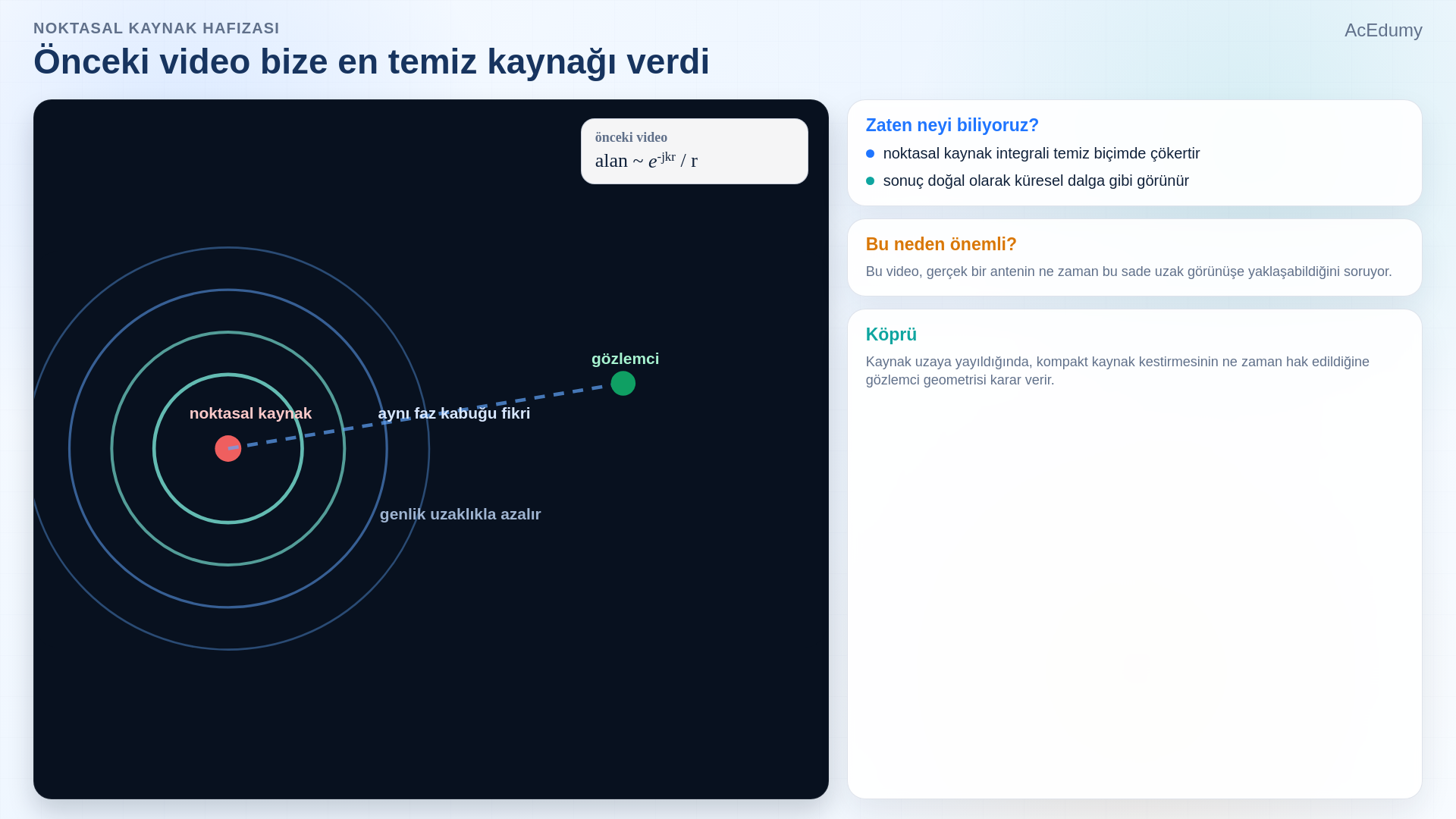

1. Noktasal kaynağın küresel dalga sonucunu hatırla
Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. Önceki videoda noktasal kaynak bize en temiz ışıma örneğini vermişti.
Kaynak integrali çökmüş ve sonuç doğal olarak e(−jkr)/r biçiminde küresel dalga gibi görünmüştü.
Bu hafıza şimdi önemlidir, çünkü sıradaki soru önce yeni bir formül sormuyor.
Gerçek bir antenin ne zaman bu sade uzak görünüme yaklaşabildiğini soruyor.
Sesli anlatım metni
Önceki videoda noktasal kaynak bize en temiz ışıma örneğini vermişti. Kaynak integrali çökmüş ve sonuç doğal olarak e üzeri eksi j k r bölü r biçiminde küresel dalga gibi görünmüştü. Bu hafıza şimdi önemlidir, çünkü sıradaki soru önce yeni bir formül sormuyor. Gerçek bir antenin ne zaman bu sade uzak görünüme yaklaşabildiğini soruyor.
2. Yakın gözlemde sonlu antenin hâlâ geniş göründüğünü gör

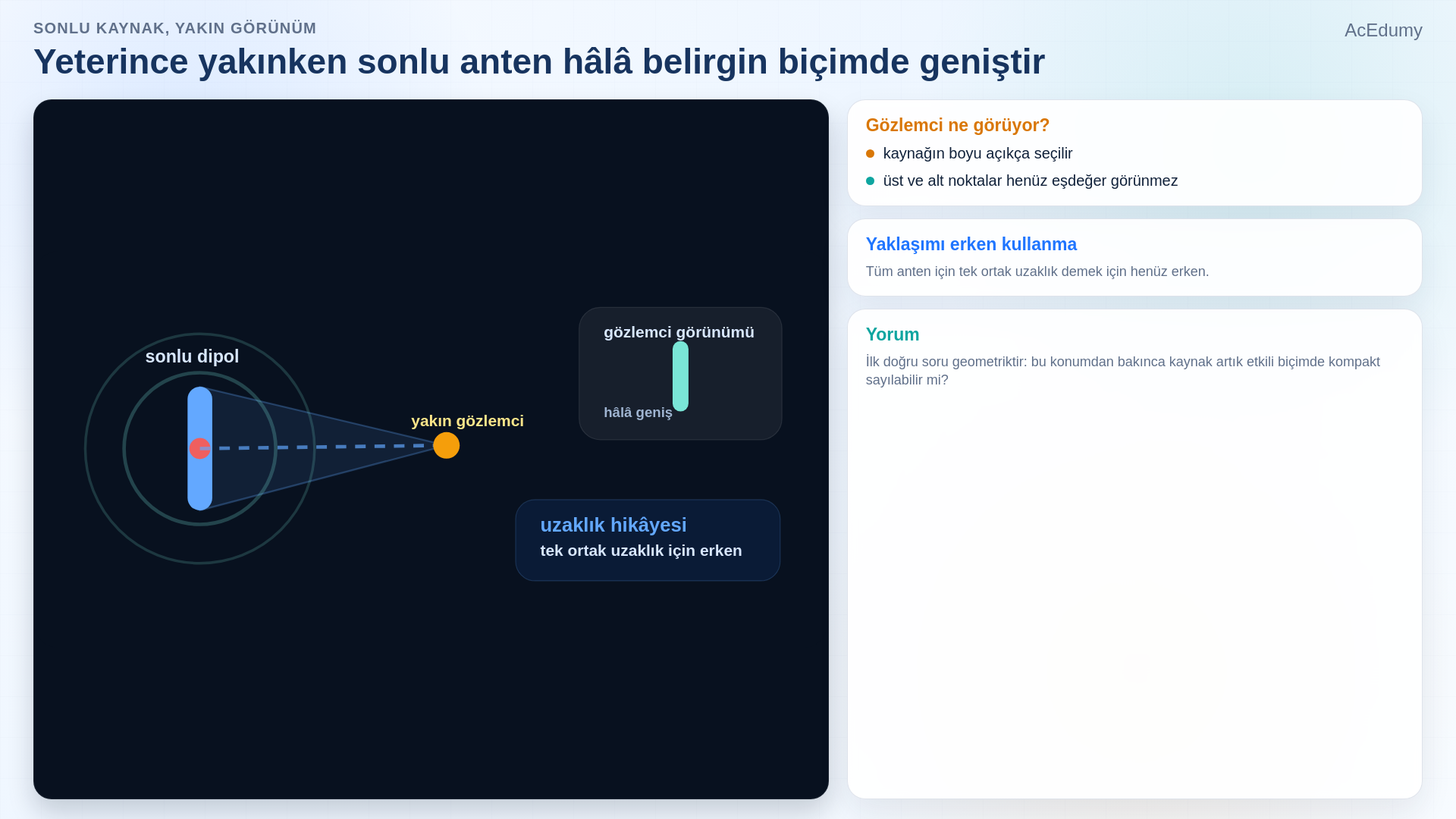

Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. Sonlu bir dipol al ve gözlemciyi çok da uzağa koyma.
Bu konumdan bakınca anten hâlâ belirgin biçimde geniş görünür.
Üst ve alt noktalar henüz birbirinin yerine geçmez ve tüm kaynak için tek ortak uzaklık fikri güven vermez.
Yani bu aşamada uzak alan yaklaşımı daha sade resmi henüz hak etmemiştir.
Sesli anlatım metni
Sonlu bir dipol al ve gözlemciyi çok da uzağa koyma. Bu konumdan bakınca anten hâlâ belirgin biçimde geniş görünür. Üst ve alt noktalar henüz birbirinin yerine geçmez ve tüm kaynak için tek ortak uzaklık fikri güven vermez. Yani bu aşamada uzak alan yaklaşımı daha sade resmi henüz hak etmemiştir.
3. Uzak gözlemde sonlu kaynağın kompaktlaştığını gör

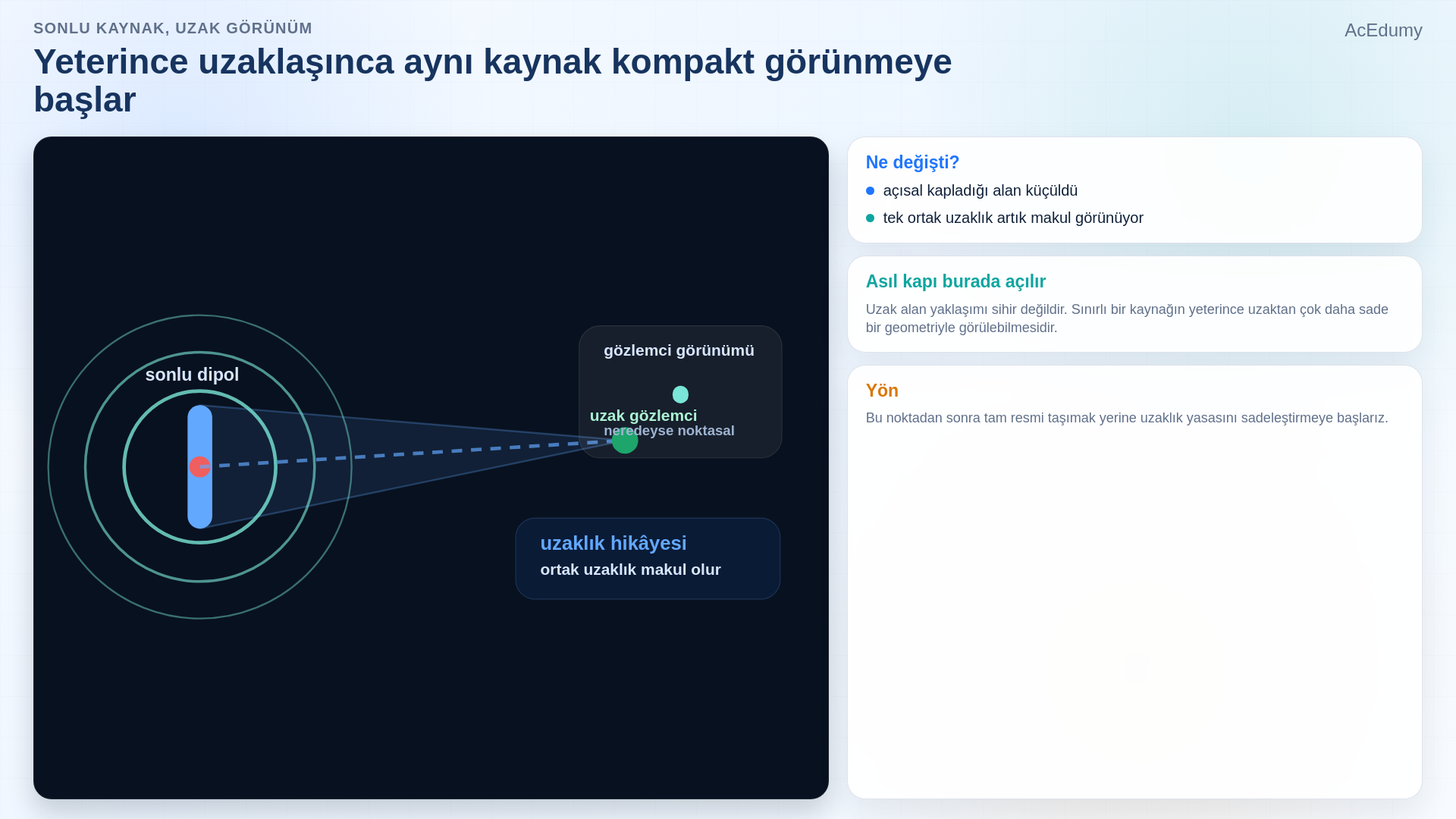

Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. Şimdi aynı sonlu kaynağı korurken gözlemciyi çok daha uzağa taşı.
Açısal kapladığı alan küçülür ve anten neredeyse noktasal görünmeye başlar.
Uzak alan yaklaşımı için asıl kapı burada açılır.
Sınırlı bir kaynak sonunda çok daha sade bir uzak geometriyle görülebilir.
Sesli anlatım metni
Şimdi aynı sonlu kaynağı korurken gözlemciyi çok daha uzağa taşı. Açısal kapladığı alan küçülür ve anten neredeyse noktasal görünmeye başlar. Uzak alan yaklaşımı için asıl kapı burada açılır. Sınırlı bir kaynak sonunda çok daha sade bir uzak geometriyle görülebilir.
4. Uzaklık ve faz terimlerini uzak alan için sadeleştir

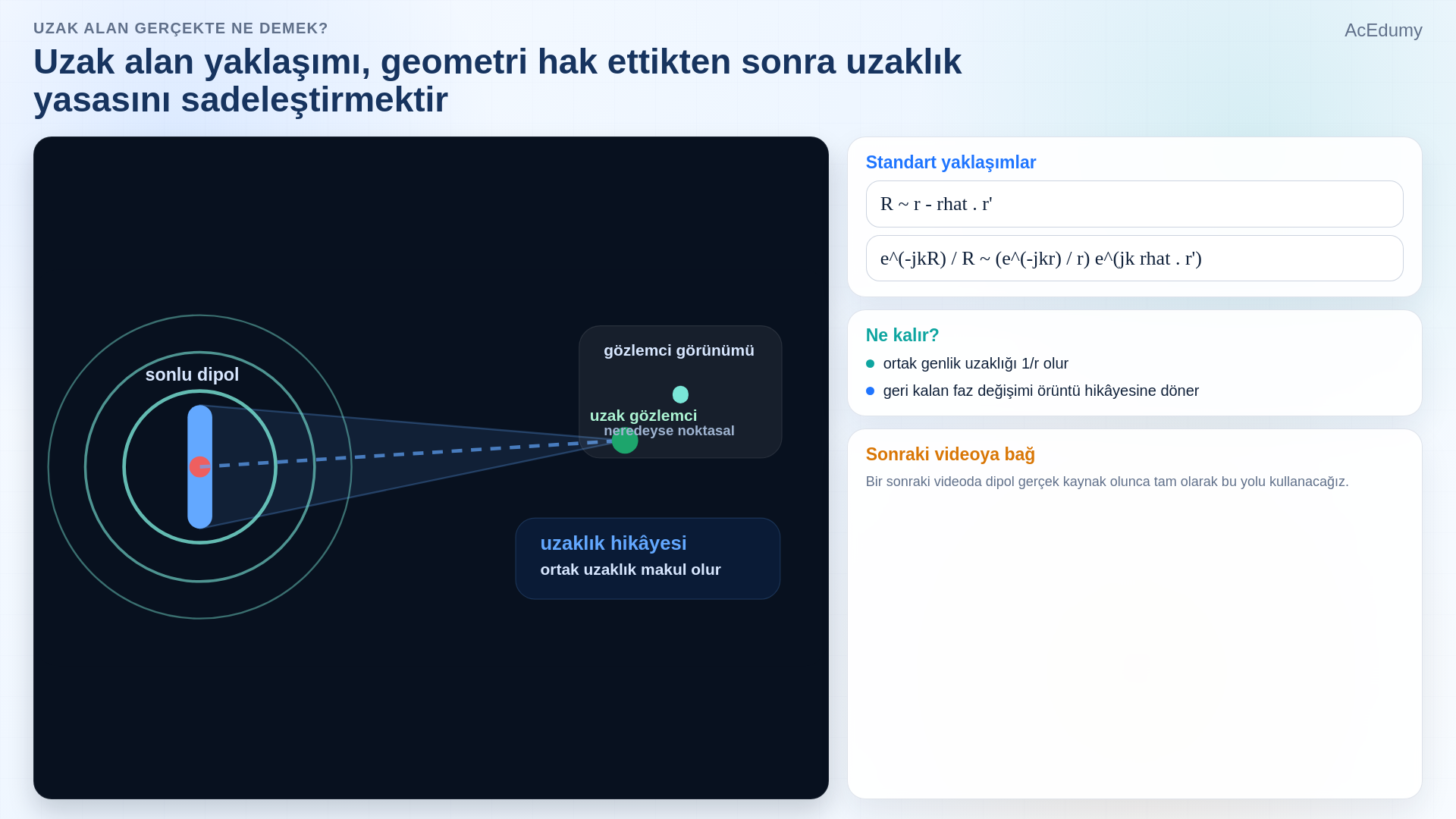

Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. Bu geometri oturunca uzaklık yasasını sadeleştiririz.
Bir bölü büyük R yerine bir bölü r yazarız ve faz uzaklığı terimini lineerleştiririz.
Böylece ortak genlik azalması dışarıda kalır, geriye kalan uzaysal faz değişimi ise örüntü hikâyesine dönüşür.
Demek ki uzak alan yaklaşımı, ancak gözlemci yeterince uzaktaysa geometriyi sadeleştirmek demektir.
Sesli anlatım metni
Bu geometri oturunca uzaklık yasasını sadeleştiririz. Bir bölü büyük R yerine bir bölü r yazarız ve faz uzaklığı terimini lineerleştiririz. Böylece ortak genlik azalması dışarıda kalır, geriye kalan uzaysal faz değişimi ise örüntü hikâyesine dönüşür. Demek ki uzak alan yaklaşımı, ancak gözlemci yeterince uzaktaysa geometriyi sadeleştirmek demektir.
5. Geniş kaynağın noktasal görünüme çökmemesini tanı

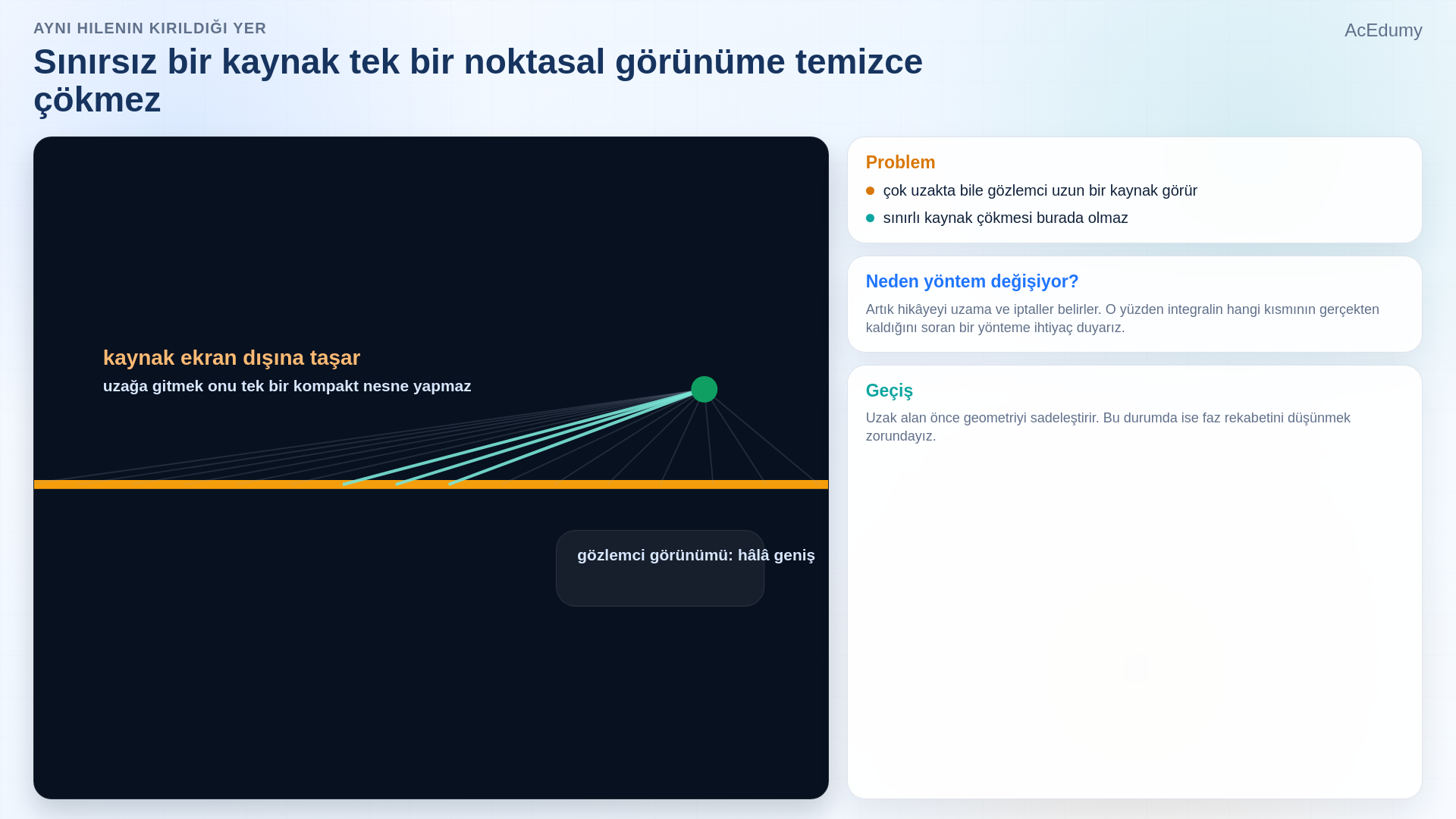

Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. Ama her kaynak buna uymaz.
Kaynak sınırsızsa ya da etkin olarak çok genişse, çok uzaktan bakınca bile gözlemci geniş bir yapı görmeye devam eder.
Sınırlı kaynak çökmesi burada temiz biçimde gerçekleşmez.
İşte plain uzak alan sezgisinin yetmediği yer burasıdır.
Sesli anlatım metni
Ama her kaynak buna uymaz. Kaynak sınırsızsa ya da etkin olarak çok genişse, çok uzaktan bakınca bile gözlemci geniş bir yapı görmeye devam eder. Sınırlı kaynak çökmesi burada temiz biçimde gerçekleşmez. İşte plain uzak alan sezgisinin yetmediği yer burasıdır.
6. Stationary phase ile kalan baskın bölgeyi bul

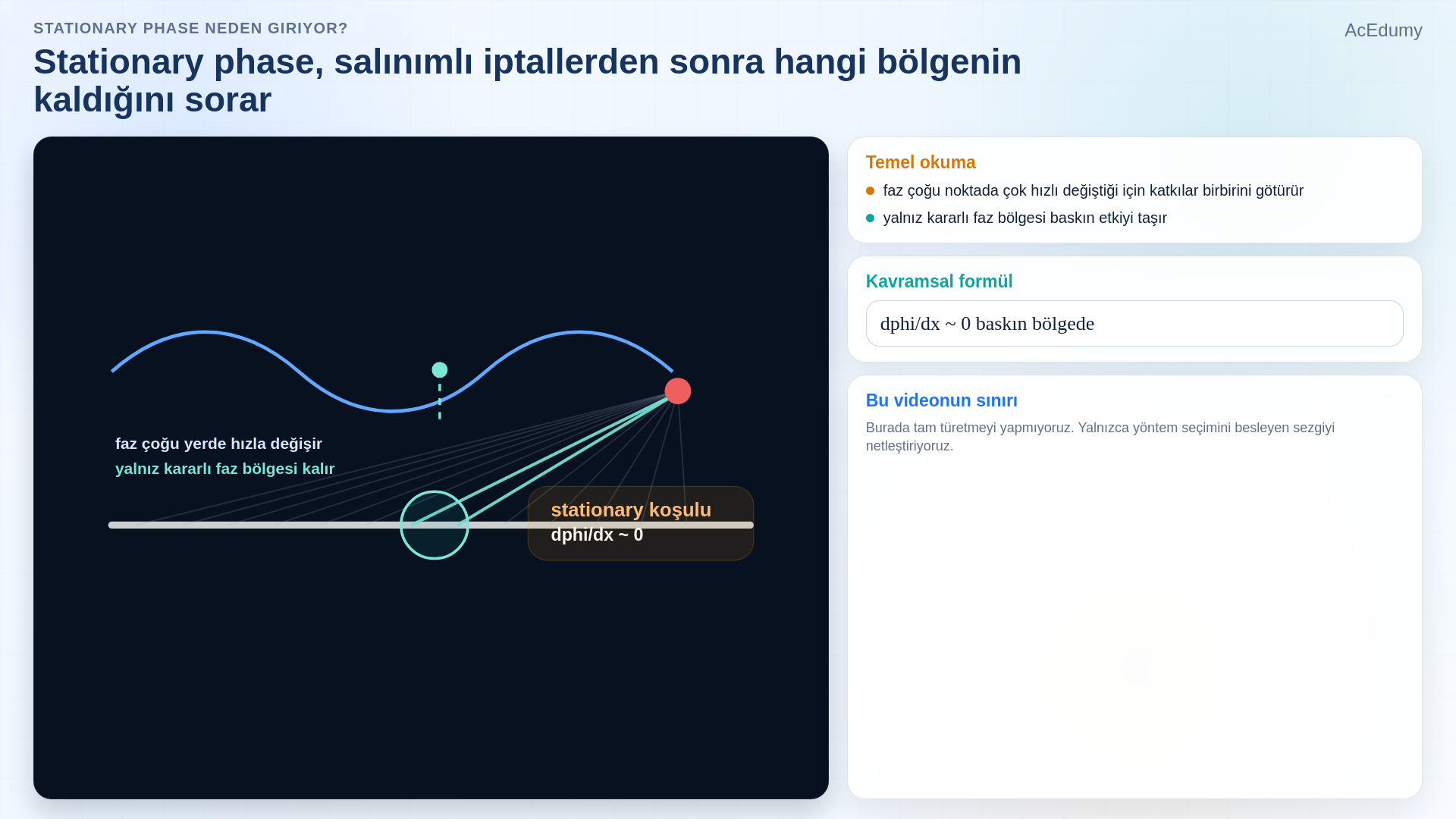

Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. Burada stationary phase (kararlı faz) yöntemi doğal hale gelir.
Önce geometriyi sadeleştirmek yerine, hızlı salınımlı integralin hangi kısmının gerçekten kaldığını sorar.
Kaynağın büyük bölümü, faz çok hızlı değiştiği için birbirini götürür.
Baskın katkı, dφ/dx = 0 ya da sıfıra yakın olduğu sınırlı bir kararlı bölgeden gelir.
Sesli anlatım metni
Burada stationary phase yöntemi doğal hale gelir. Önce geometriyi sadeleştirmek yerine, hızlı salınımlı integralin hangi kısmının gerçekten kaldığını sorar. Kaynağın büyük bölümü, faz çok hızlı değiştiği için birbirini götürür. Baskın katkı, faz eğiminin sıfır ya da sıfıra yakın olduğu sınırlı bir kararlı bölgeden gelir.
7. Kaynak geometrisine göre yöntemi seç

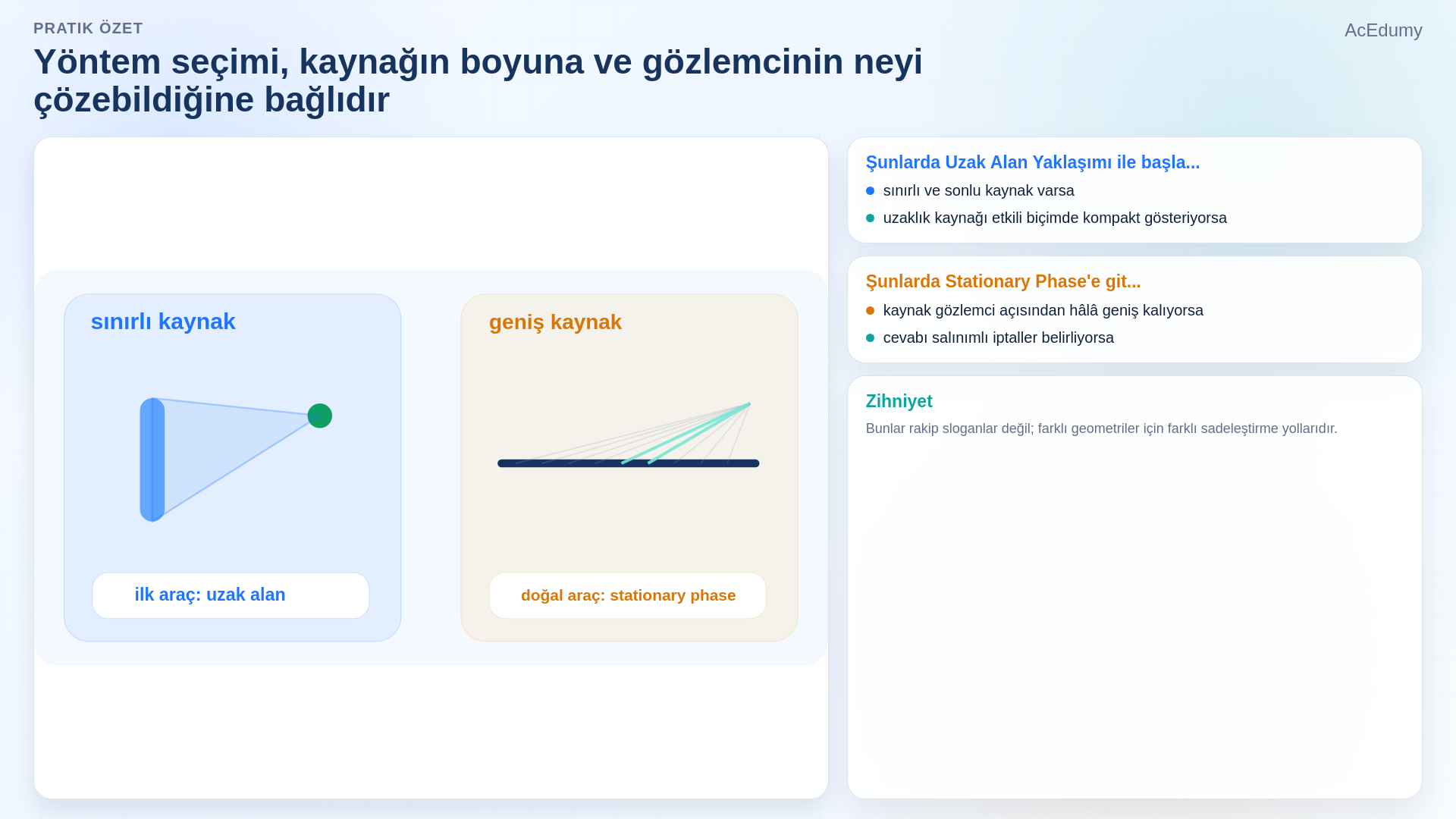

Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. O halde pratik kural şudur.
Kaynak sınırlıysa ve yeterince uzaktan etkili biçimde kompakt görünüyorsa, önce uzak alan yaklaşımıyla başla.
Kaynak gözlemci açısından hâlâ geniş kalıyorsa ve cevabı kaynak boyunca oluşan iptaller belirliyorsa, stationary phase (kararlı faz) yöntemi daha doğal araç olur.
Bunlar rakip sloganlar değildir.
Farklı geometrik durumlar için farklı sadeleştirme yollarıdır.
Sesli anlatım metni
O halde pratik kural şudur. Kaynak sınırlıysa ve yeterince uzaktan etkili biçimde kompakt görünüyorsa, önce uzak alan yaklaşımıyla başla. Kaynak gözlemci açısından hâlâ geniş kalıyorsa ve cevabı kaynak boyunca oluşan iptaller belirliyorsa, stationary phase yöntemi daha doğal araç olur. Bunlar rakip sloganlar değildir. Farklı geometrik durumlar için farklı sadeleştirme yollarıdır.
8. Gerçek dipol uzak alan hesabına hazırlan

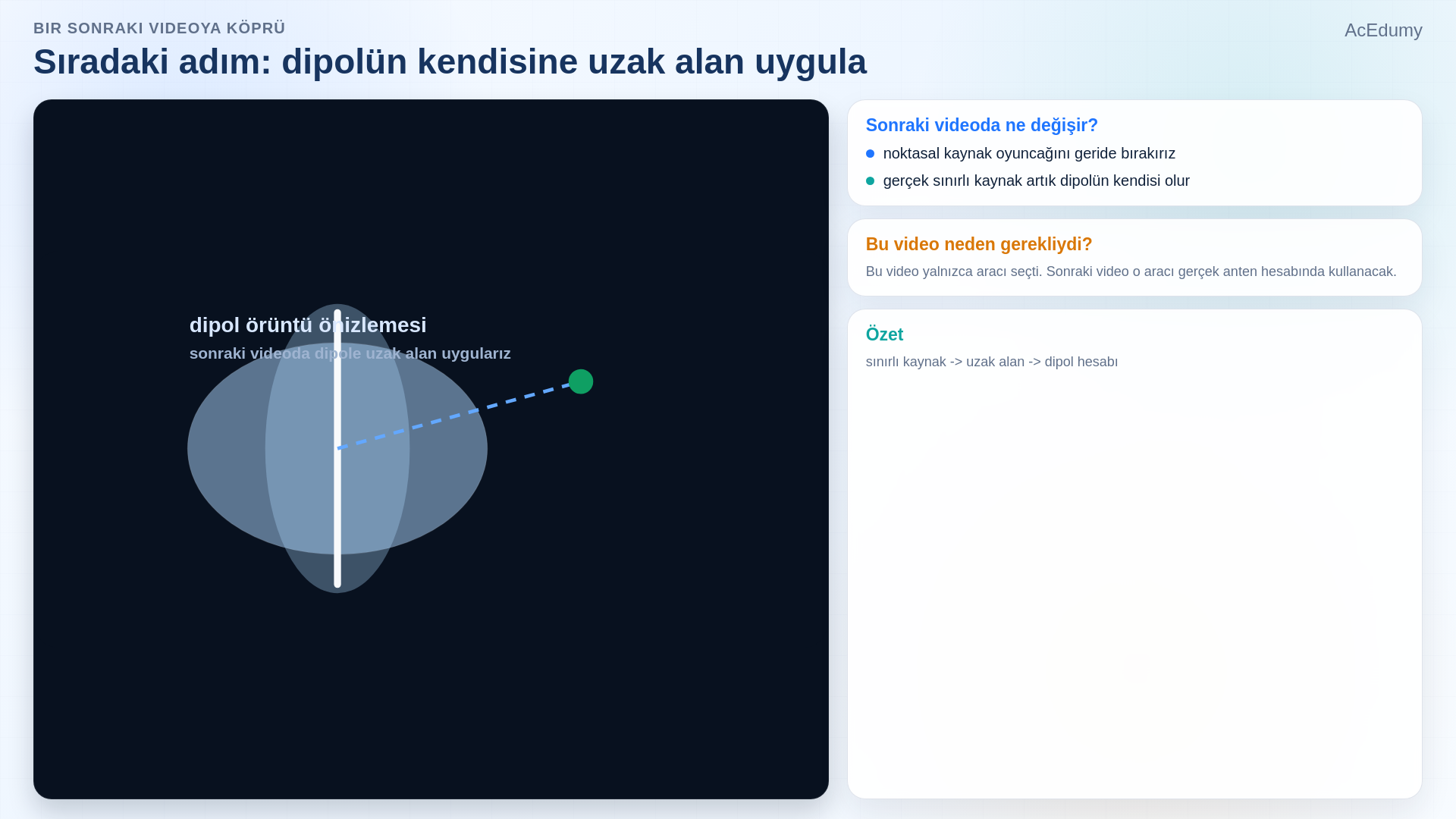

Sonlu ve uzaktan kompakt görünen kaynakta uzak alan; geniş ve salınımlı integralde stationary phase doğal sadeleştirmedir. Bir sonraki videoda dipolün kendisine uzak alan yolunu uygularız.
Böylece noktasal kaynak oyuncağından gerçek anten örüntü hesabına geçeriz.
Sesli anlatım metni
Bir sonraki videoda dipolün kendisine uzak alan yolunu uygularız. Böylece noktasal kaynak oyuncağından gerçek anten örüntü hesabına geçeriz.
